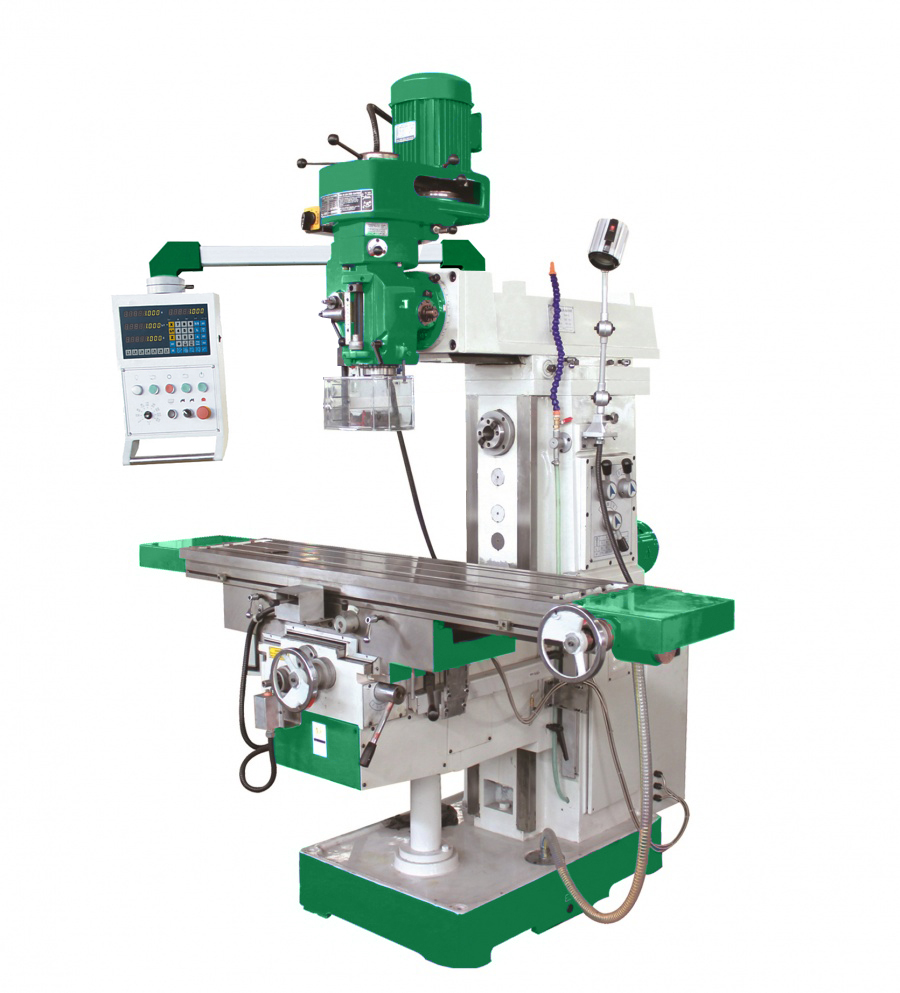

Универсальный фрезерный станок с УЦИ УФС-1370Ф1 исп. №2
Характеристики
Мощность шпинделя В/Г:
3,7 / 3 кВт
Конус шпинделя:
IS040
Рабочий стол:
1370х320 мм
Ход по осям X,Y,Z:
1000/360/400 мм
Преимущества
🢒 Высокоскоростной шпинделя – до 3750 об/мин
🢒 Цифровая индикация по 3-м осям
🢒 Централизованная система смазки
🢒 Электрокомпоненты CE Schneider electric
Подберем удобный способ оплаты:
Доставка по РФ и СНГ
ПНР и Инструктаж персонала

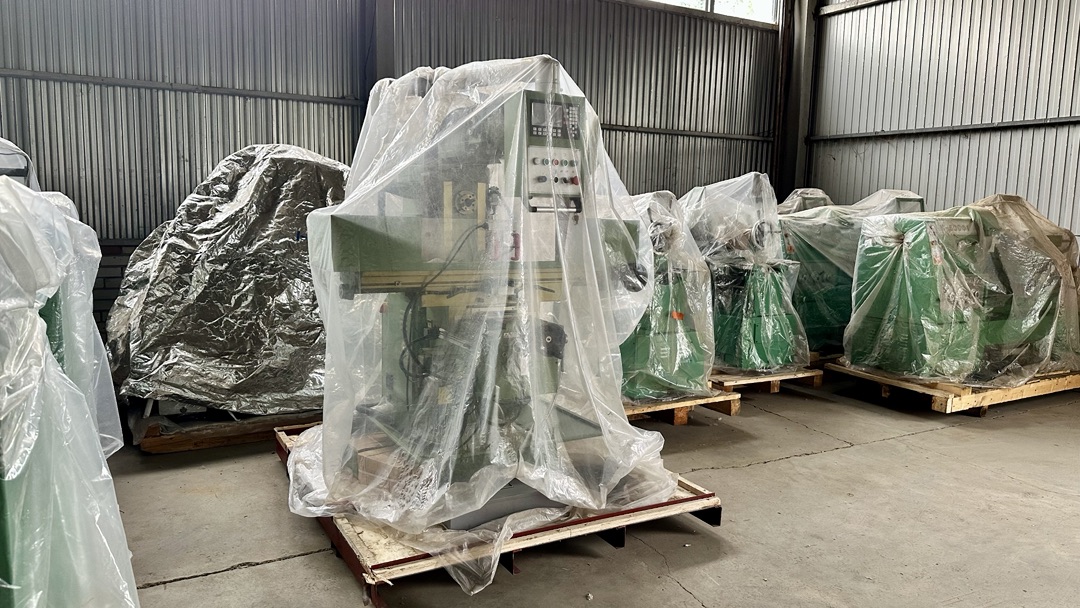

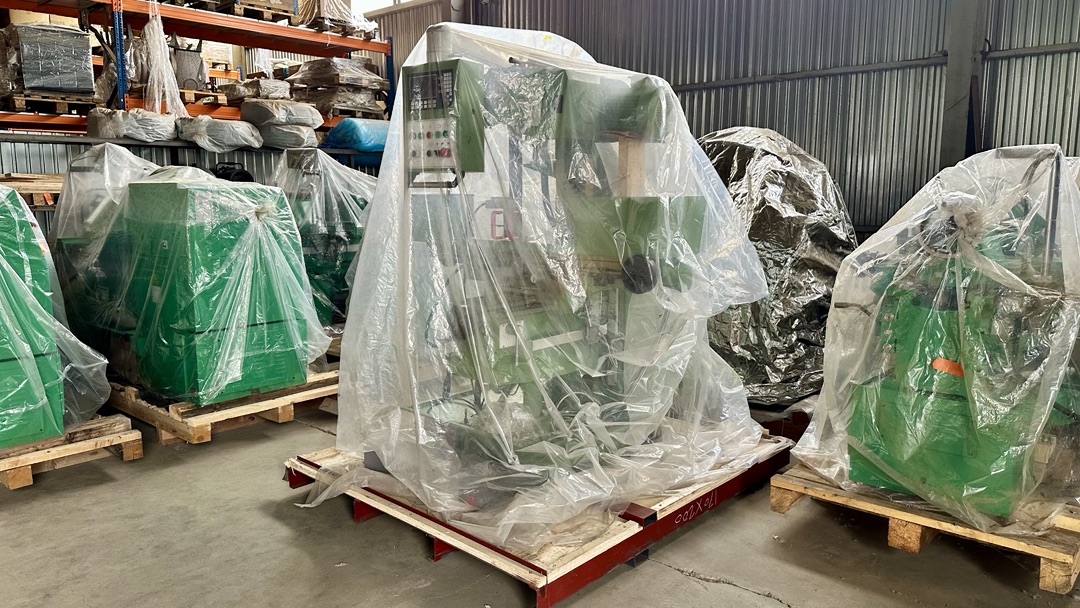

Склад запчастей в РФ
Гарантия до 24-х месяцев
Преимущества станка УФС-1370Ф1 исп. №2:
- Универсальный фрезерный станок с УЦИ УФС-1370Ф1 исп. №2 для горизонтального и вертикального фрезерования, предназначен для широкого использования в условиях промышленного производства.
- Тяжелая станина позволяет добиться точной и стабильной обработки детали.
- Станина отлита из чугуна высокого качества.
- Двухрежимный (вариатор) мотор вращения вертикального шпинделя – до 3750 об/мин.
- Массивные маховики с читаемыми шкалами и ценой деления лимба 0,05 мм. Подъём стола за один оборот маховика 2,25 мм.
- Подача охлаждающий жидкости осуществляется из встроенного в основание бака.
- Возможность работы в горизонтальном / вертикальном режиме.
- Координатный стол с габаритными размерами 1370x320 мм и максимальной нагрузкой - 300 кг.
- Комплектуется светодиодным светильником для освещения рабочей зоны.
- Автоматическая подача рабочего стола оп осям X, Y и Z осуществляется с помощью сервомотора мощностью 1,5 кВт.
- Ускоренная подача оп осям X, Y и Z.
- Электрокомпоненты CE Schneider electric.
- Защитный экран рабочего станка.
- Автоматическая система подачи смазки на направляющие.
- Защитный экран шпинделя
- Для работы в горизонтальном положении предусмотрен вал с набором втулок для закрепления дисковых фрез.
- Наклон фрезерной головки - 45°.
- Гарантия на оборудование составляет 18 месяцев, при ПНР гарантия 24 месяца.
- Пожалуй, лучшее предложение на рынке станочного оборудования в России.
Напряжение сети, В
380
Мощность мотора вертикального шпинделя, кВт
3,7
Мощность мотора горизонтального шпинделя, кВт
3
Мощность сервопривода подачи по осям X/Y/Z, кВт
1,5
Макс. крутящий момент серводвигателя, Nm
10
Макс. усилие резания, kN
9800
Мощность насоса подачи СОЖ, Вт
90
Макс. диаметр торцевой фрезы, мм
125
Макс. диаметр концевой фрезы, мм
40
Конус вертикального шпинделя
7:24 IS040
Частота вращения вертикального шпинделя, об/мин
50 – 420 / 420 – 3750
Кол-во ступеней вращения вертикального шпинделя, шт
2
Ход пиноли, мм
127
Автоматическая подача пиноли, мм/об
0.038 / 0.076 / 0.152
Перемещение хобота, мм
460
Расстояние вертикальный шпиндель – стол, мм
250 - 650
Наклон фрезерной головки, град
±45˚
Конус горизонтального шпинделя
7:24 IS040
Частота вращения горизонтального шпинделя, об/мин
35-1500
Кол-во ступеней вращения горизонтального шпинделя, шт
12
Расстояние горизонтальный шпиндель – стол, мм
75-475
Размер стола, мм
1370х320
Поворот стола
±45˚
Максимальная нагрузка на стол, кг
300
Размер Т-образных пазов, мм
14
Расстояние между пазами, мм
80
Количество пазов, шт
3
Авто. перемещение по оси-X, мм
1000
Ручное перемещение по оси- X, мм
1000
Цена деления лимба моховика подачи по оси-X, мм
0,05
Рабочая подача по оси- X, мм/мин
30-830
Быстрый ход по оси- X, мм/мин
1335
Мощность привода оси- X, кВт
1,5 - сервомотор
Авто. перемещение по оси-Y, мм
360
Ручное перемещение по оси- Y, мм
360
Цена деления лимба моховика подачи по оси-Y, мм
0,05
Рабочая подача по оси- Y, мм/мин
30-830
Быстрый ход по оси- Y, мм/мин
1335
Мощность привода оси- Y, кВт
1,5 - сервомотор
Авто. перемещение по оси-Z, мм
400
Ручное перемещение по оси- Z, мм
400
Цена деления лимба моховика подачи по оси-Z, мм
0,05
Подъем стола за один оборот маховика, мм
2,25
Рабочая подача по оси- Z, мм/мин
23-625
Быстрый ход по оси- Z, мм/мин
1000
Мощность привода оси- Z, кВт
1,5 - сервомотор
Класс точности
Н
Габариты станка (ДxШxВ), мм
1980×1700×2000
Масса станка, кг
1950
Комплект поставки:
- Поддон для сбора стружки.
- Сервопривод подачи по осям.
- Система УЦИ по 3-м осям.
- Система подачи СОЖ.
- Светодиодное освещение рабочий зоны.
- Поворотные станочные тиски.
- Поворотный стол.
- Цанговый патрон ISO 40 с комплектом цанг 15 шт.
- Автоматическая система смазки.
- Набор зажимных приспособлений.
- Электрокомпоненты CE Schneider electric.
- Защитный экран рабочего станка.
- Защитный экран шпинделя.
- Комплект инструмента для обслуживания.
- Руководство по эксплуатации на русском языке.
- Декларация соответствия ТР ТС.
Опции:
- Горизонтальный поворотный стол (диаметр 200 мм).
- Пневматический зажим инструмента.
- Делительная головка (высота центров 100 мм).
