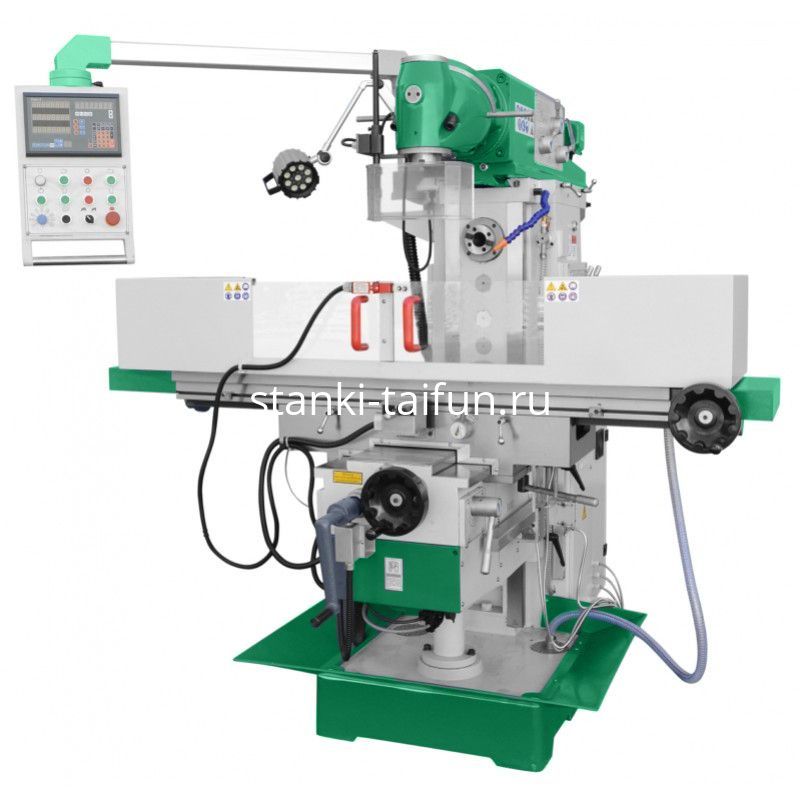

Универсальный фрезерный станок с УЦИ УФС-1370Ф1 исп. №1
Характеристики
Мощность шпинделя В/Г:
3 / 3 кВт
Конус шпинделя:
IS040
Рабочий стол:
1370х320 мм
Ход по осям X,Y,Z:
1000/360/400 мм
В наличии
Подберем удобный способ оплаты:
Доставка по РФ и СНГ
ПНР и Инструктаж персонала
Склад запчастей в РФ
Гарантия до 24-х месяцев
Мощность - 3/3 кВт, рабочий стол: 1370х320 мм, перемещение по осям X, Y, Z: 1000/360/400 мм, обороты верт. шпинделя: 45 – 1660 об/мин, обороты гор. шпинделя: 35 – 1500 об/мин, конус шпинделя В/Г: - ISO40, система УЦИ по осям X, Y и Z, Ускоренная подача по осям X, Y и Z, привод подачи стола - сервомотор.
Преимущества станка «Тайфун» УФС-1370Ф1 исп. №1:
- Универсальный фрезерный станок для горизонтального и вертикального фрезерования с цифровым дисплеем, предназначен для широкого использования в условиях промышленного производства.
- Тяжелая станина позволяет добиться точной и стабильной обработки детали.
- Станина отлита из чугуна высокого качества.
- Массивные маховики с читаемыми шкалами и ценой деления лимба 0,05 мм. Подъём стола за один оборот маховика 2,25 мм.
- Подача охлаждающий жидкости осуществляется из встроенного в основание бака.
- Возможность работы в горизонтальном / вертикальном режиме.
- Координатный стол с габаритными размерами 1370x320 мм и максимальной нагрузкой 300 кг.
- Комплектуется светодиодным светильником для освещения рабочей зоны.
- Автоматическая подача рабочего стола оп осям X, Y и Z осуществляется с помощью сервомотора мощностью 1,5 кВт.
- Ускоренная подача оп осям X, Y и Z.
- Электрокомпоненты CE Schneider electric.
- Защитный экран рабочего станка.

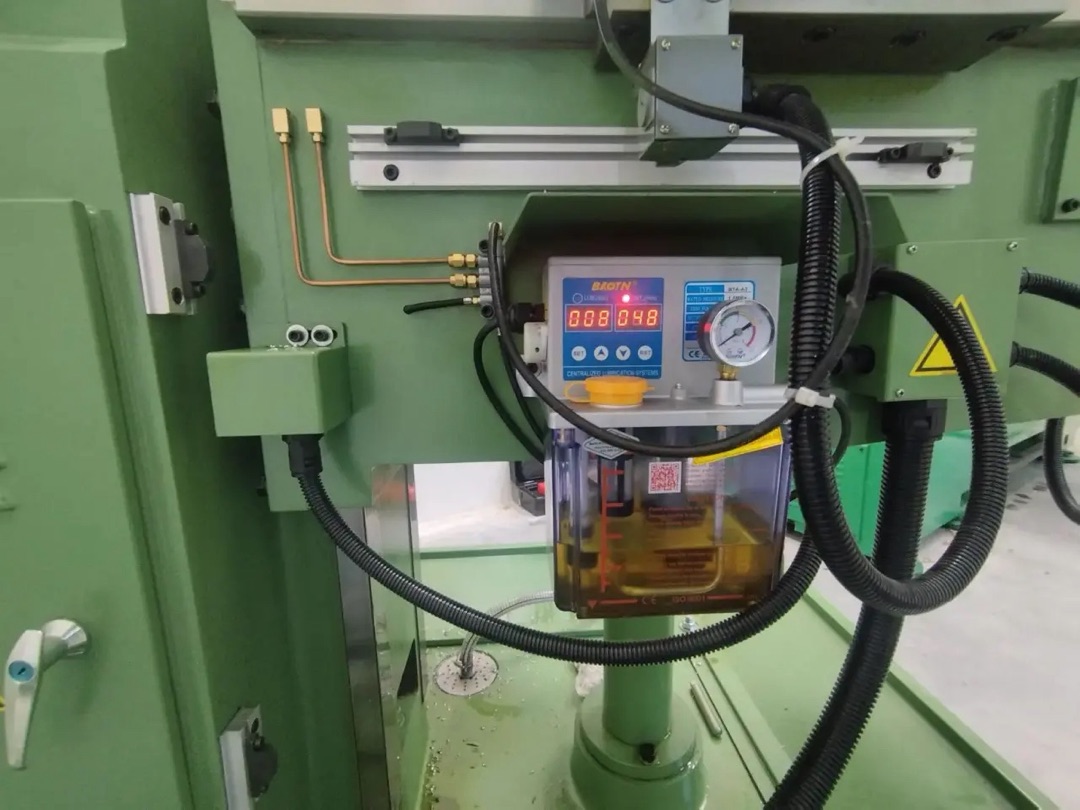

- Автоматическая система подачи смазки на направляющие.
- Защитный экран шпинделя
- Для работы в горизонтальном положении предусмотрен вал с набором втулок для закрепления дисковых фрез.
- Поворот фрезерной головки 360°.
- Возможно оснастить системой ЧПУ - Siemens 808D Advance.
- Гарантия на оборудование составляет 18 месяцев.
- Пожалуй, лучшее предложение на рынке станочного оборудования в России.
Комплект поставки:
- Поддон для сбора стружки.
- Сервопривод подачи по осям.
- Система УЦИ по 3 осям.
- Система подачи СОЖ.
- Светодиодное освещение рабочей зоны.
- Поворотные станочные тиски 160 мм.
- Поворотный стол 160 мм.
- Цанговый патрон ISO 40 с комплектом цанг 15 шт.
- Набор зажимных приспособлений.
- Автоматическая система смазки.
- Электрокомпоненты CE Schneider electric.
- Защитный экран рабочего стола..
- Защитный экран шпинделя.
- Комплект инструмента для обслуживания.
- Руководство по эксплуатации на русском языке.
- Декларация соответствия ТР ТС.
- Горизонтальный поворотный стол (диаметр 200 мм).
- Пневматический зажим инструмента.
- Делительная головка (высота центров 100 мм)
Напряжение сети, В
380
Мощность мотора вертикального шпинделя, кВт
3
Мощность мотора горизонтального шпинделя, кВт
3
Мощность сервопривода подачи по осям X/Y/Z, кВт
1,5
Макс. крутящий момент серводвигателя, Nm
10
Макс. усилие резания, kN
9800
Мощность насоса подачи СОЖ, Вт
90
Макс. диаметр торцевой фрезы, мм
125
Макс. диаметр концевой фрезы, мм
40
Конус вертикального шпинделя
7:24 IS040
Частота вращения вертикального шпинделя, об/мин
45 - 1660
Перемещение хобота, мм
460
Кол-во ступеней вращения вертикального шпинделя, шт
11
Расстояние вертикальный шпиндель – стол, мм
250 - 650
Поворот / наклон фрезерной головки, град
360°
Конус горизонтального шпинделя
7:24 IS040
Частота вращения горизонтального шпинделя, об/мин
35-1500
Кол-во ступеней вращения горизонтального шпинделя, шт
12
Расстояние горизонтальный шпиндель – стол, мм
65-465
Размер стола, мм
1370х320
Поворот стола
±45˚
Максимальная нагрузка на стол, кг
300
Размер Т-образных пазов, мм
14
Расстояние между пазами, мм
80
Количество пазов, шт
3
Авто. перемещение по оси-X, мм
1000
Ручное перемещение по оси- X, мм
1000
Цена деления лимба моховика подачи по оси-X, мм
0,05
Рабочая подача по оси- X, мм/мин
30-830
Быстрый ход по оси- X, мм/мин
1335
Мощность привода оси- X, кВт
1,5 - сервомотор
Авто. перемещение по оси-Y, мм
360
Ручное перемещение по оси- Y, мм
360
Цена деления лимба моховика подачи по оси-Y, мм
0,05
Рабочая подача по оси- Y, мм/мин
30-830
Быстрый ход по оси- Y, мм/мин
1335
Мощность привода оси- Y, кВт
1,5 - сервомотор
Авто. перемещение по оси-Z, мм
400
Ручное перемещение по оси- Z, мм
400
Цена деления лимба моховика подачи по оси-Z, мм
0,05
Подъем стола за один оборот маховика, мм
2,25
Рабочая подача по оси- Z, мм/мин
23-625
Мощность привода оси- Z, кВт
1,5 - сервомотор
Класс точности
Н
Габариты станка (ДxШxВ), мм
1830×1680×1860
Масса станка, кг
1950
