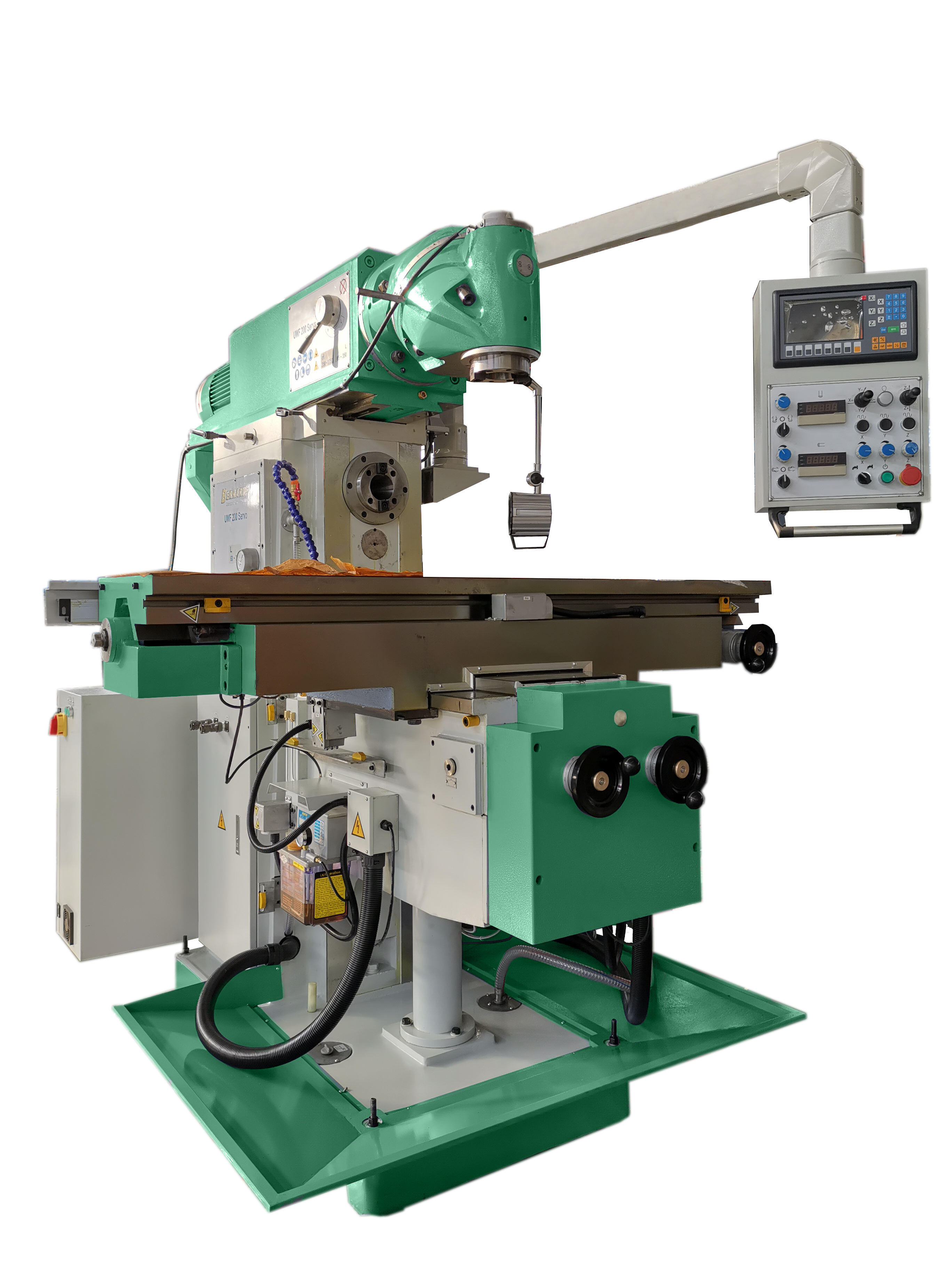

Универсальный фрезерный станок с УЦИ УФС-1600СФ1 исп. №1
Характеристики
Мощность шпинделя В/Г:
5,5 / 7,5 кВт
Конус шпинделя:
IS050
Рабочий стол:
1600х360 мм
Ход по осям X,Y,Z:
1300/300/400 мм
Серводвигатели подачи:
На каждую ось
Доставка по РФ и СНГ
ПНР и Инструктаж персонала
Склад запчастей в РФ
Гарантия до 24-х месяцев
Напряжение сети, В
380
Суммарная мощность, кВт
13
Двигатель вертикального шпинделя, кВт
5,5
Двигатель горизонтального шпинделя, кВт
7,5
Мощности сервомотора по оси-Х, кВт
2,3
Мощности сервомотора по оси-Y, кВт
2,3
Мощности сервомотора по оси-Z, кВт
2,3
Крутящий момент оси-Х, Nm
15
Крутящий момент оси-Y, Nm
15
Крутящий момент оси-Z, Nm
15
Мощность насоса подачи СОЖ, Вт
90
Макс. диаметр рассверливания (сталь), мм
30
Макс. диаметр сверления (сталь), мм
28
Макс. диаметр торцевой фрезы, мм
160
Макс. диаметр концевой фрезы, мм
20
Конец шпинделя
7:24 IS050
Частота вращения вертикального шпинделя, об/мин
65~350 / 350~1750
Кол-во ступеней вращения вертикального шпинделя, шт
2
Способ увеличения скорости вращения вертикального шпинделя
потенциометр
Расстояние вертикальный шпиндель – стол, мм
190-590
Поворот / наклон фрезерной головки, град
360°
Частота вращения горизонтального шпинделя, об/мин
60~360 / 360~1800
Кол-во ступеней вращения горизонтального шпинделя, шт
2
Способ увеличения скорости вращения горизонтального шпинделя
потенциометр
Расстояние горизонтальный шпиндель – стол, мм
20-420
Размер стола, мм
1600 х 360
Максимальная нагрузка на стол, кг
500
Размер Т-образных пазов, мм
18
Расстояние между пазами, мм
80
Количество пазов, шт
3
Поворот стола, град
± 45
Авто. перемещение по оси-X, мм
1300
Ручное перемещение по оси- X, мм
1300
Цена деления лимба моховика подачи по оси-X, мм
0,05
Рабочая подача по оси- X, мм/мин
30-750
Быстрый ход по оси- X, мм/мин
1200
Параметры ШВП по оси- X
4006
Авто. перемещение по оси-Y, мм
320
Ручное перемещение по оси- Y, мм
320
Цена деления лимба моховика подачи по оси-Y, мм
0,05
Рабочая подача по оси- Y, мм/мин
20-500
Быстрый ход по оси- Y, мм/мин
800
Параметры ШВП по оси- Y
3206
Авто. перемещение по оси-Z, мм
400
Ручное перемещение по оси- Z, мм
400
Цена деления лимба моховика подачи по оси-Z, мм
0,05
Подъем стола за один оборот маховика, мм
2,25
Рабочая подача по оси- Z, мм/мин
15-375
Быстрый ход по оси- Z, мм/мин
600
Параметры ШВП по оси- Z
5006
Класс точности
Н
Габариты станка (ДxШxВ), мм
2520x2100x2000
Масса станка, кг
2800
Мощность - 13 кВт, рабочий стол 1600х360 мм, перемещение по осям - 1300х320х450 мм, обороты шпинделя: 60~360 / 360~1800 об/мин (Г) 65~350 / 350~1750 об/мин (В), конус шпинделя - ISO50, УЦИ, ШВП, серво привод подачи на каждую ось, пневмозажим инструмента на вертикальном шпинделе, электро-моховики подачи.
Преимущества станка «Тайфун» УФС-1600СФ1 исп. №1:
- Универсальный фрезерный станок с УЦИ УФС-1600СФ1 исп. №1 оснащается сервомоторами подачи на каждую ось, ШВП по оси X,Y и Z обеспечит точность обработки и плавность подачи, а электронные маховики с ценой деления лимба 0.025 мм обеспечат точность подачи.
- Тяжелая станина позволяет добиться точной и стабильной обработки детали.
- Мощностью вертикального шпинделя 5,5 кВт / горизонтального шпинделя 7,5 кВт.
- Станина отлита из чугуна высокой прочности HT-200.
- Прецизионно отшлифованные направляющие, с повышенной точностью и износостойкостью.
- Централизованная система смазки направляющих рабочего стола.
- Три мощных сервомотора подачи рабочего стола по осям X, Y и Z
- Возможность работы в горизонтальном / вертикальном режиме.
- Большая площадь рабочего стола 1600х360 мм и грузоподъёмностью до 500 кг.
- По оси-Y установлена телескопическая защита.
- Универсальный фрезерная головка поворачивается на 360°.
- Для удобства смены инструмента, вертикальный шпиндель оснащен системой пневматического зажима инструмента
- Опционально, возможно установить систему пневматического зажима инструмента для горизонтального шпинделя.
- Комбинируя наклон и поворот фрезерной головки, можно установить практически любой угол обработки детали.
- В стандартную комплектацию входит долбежная головка с ходом ползуна 160 мм.
- Современная контрольная панель, информативная и функциональная.
- Подача охлаждающий жидкости осуществляется из встроенного в основание бака.
- Комплектуется LED светильником, что позволяет снизить нагрузку на зрение.
- Станок укомплектован всем необходимым для работы.
- Гарантия на оборудование составляет 18 месяцев.
- Пожалуй, лучшее предложение на рынке станочного оборудования в России.
Комплект поставки:
- Поддон для сбора стружки.
- Система УЦИ по 3 осям.
- Сервоприводы по оси X, Y и Z.
- ШВП по оси X, Y и Z.
- Система подачи СОЖ.
- LED лампа.
- Поворотные тиски с шириной губок 160 мм.
- Поворотный стол 160 мм.
- Делительная головка высота центров 125 мм.
- Набор зажимных приспособлений.
- Долбежная головка.
- Система пневмозажима инструмента.
- Цанговый патрон ISO50 с набором цанг 8 шт. от 4 до 16 мм.
- Зажимные приспособления 58 шт.
- Горизонтальная оправка Ø27, Ø32 мм.
- Регулировочные башмаки - 4 шт.
- Комплект инструмента для обслуживания.
- Руководство по эксплуатации на русском языке.
- Декларация соответствия ТР ТС.
