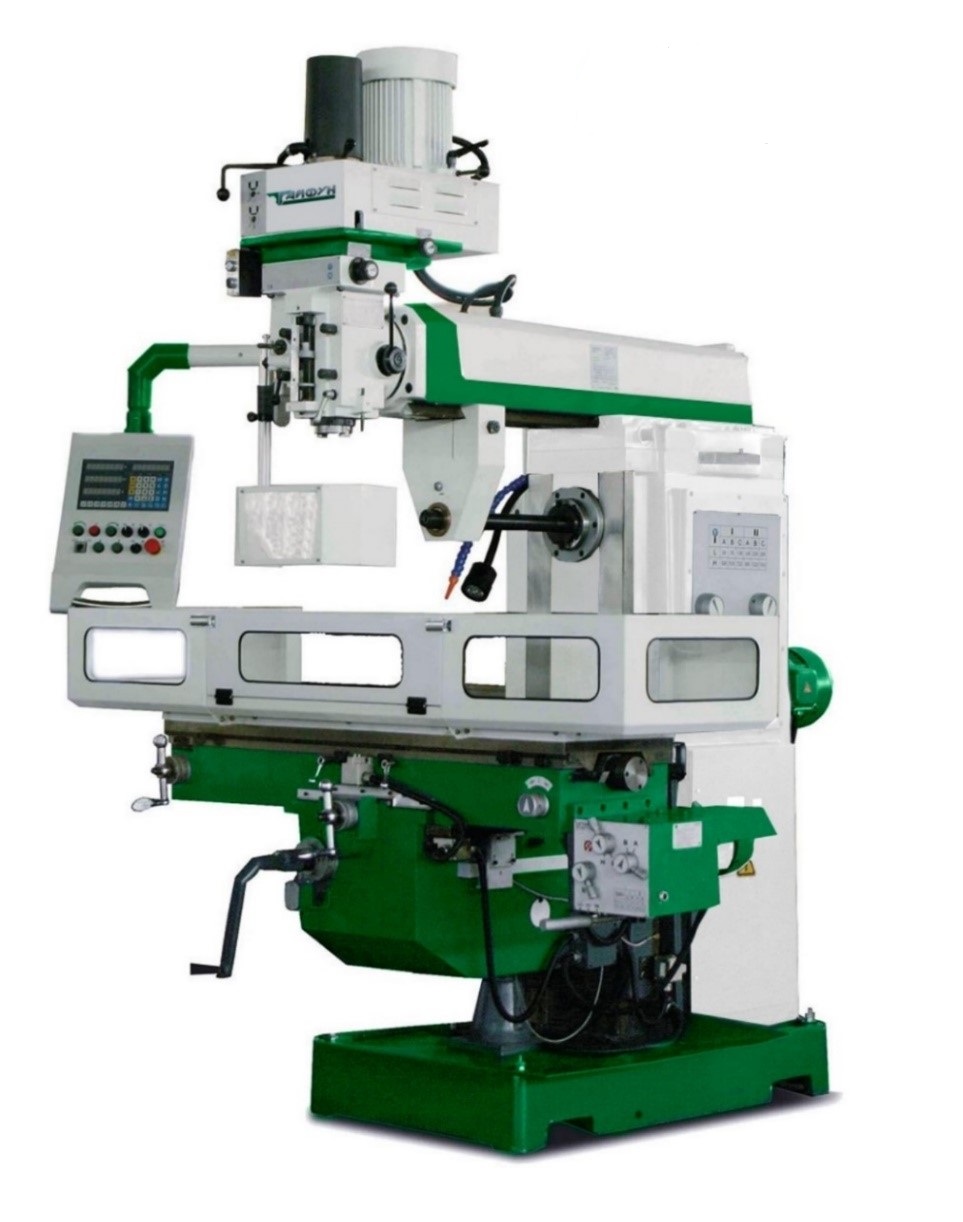

Универсальный фрезерный станок с УЦИ УФС-1600СФ1 исп. №2
Характеристики
Мощность шпинделя В/Г:
3,7 / 5,5 кВт
Конус шпинделя:
IS040 / IS050
Рабочий стол:
1600х360 мм
Ход по осям X,Y,Z:
1300/300/400 мм
Серводвигатели подачи:
На каждую ось
Доставка по РФ и СНГ
ПНР и Инструктаж персонала
Склад запчастей в РФ
Гарантия до 24-х месяцев
Напряжение сети, В
380
Общая мощность, кВт
11
Двигатель вертикального шпинделя, кВт
3,7
Двигатель горизонтального шпинделя, кВт
7,5
Мощность насоса СОЖ, Вт
90
Мощности сервомотора по оси-Х, кВт
2,3
Мощности сервомотора по оси-Y, кВт
2,3
Мощности сервомотора по оси-Z, кВт
2,3
Крутящий момент оси-Х, Nm
15
Крутящий момент оси-Y, Nm
15
Крутящий момент оси-Z, Nm
15
Макс. диаметр рассверливания, мм
30
Макс. диаметр сверления, мм
21
Макс. диаметр торцевой фрезы, мм
125
Макс. диаметр концевой фрезы, мм
25
Конус вертикального шпинделя
7:24 IS040
Частота вращения вертикального шпинделя, об/мин
50~420 / 420~3750
Кол-во ступеней вращения вертикального шпинделя, шт
2
Способ увеличения скорости вращения вертикального шпинделя
потенциометр
Расстояние вертикальный шпиндель – стол, мм
200 - 650
Ход пиноли, мм
127
Автоматическая подача пиноли, мм/об
0.038 / 0.076 / 0.152
Вылет хобота, мм
550
Наклон фрезерной головки, град
± 45°
Конус горизонтального шпинделя
7:24 ISO50
Частота вращения горизонтального шпинделя, об/мин
60~360 / 360~1800
Кол-во ступеней вращения горизонтального шпинделя, шт
2
Способ увеличения скорости вращения горизонтального шпинделя
потенциометр
Расстояние ось горизонтального шпинделя – стол, мм
20 - 470
Расстояние ось горизонтального шпинделя – хобот, мм
245
Размер стола, мм
1600х360
Макс. нагрузка на стол, кг
400
Размер Т-образных пазов, мм
18
Расстояние между Т-пазами, мм
80
Количество Т-пазов, шт
3
Поворот хобота в горизонтальной плоскости, град
±30
Перемещение по оси X, мм
1300
Рабочая подача по оси X, мм/мин
30 - 750
Ускоренная подача по оси X, мм/мин
1200
Параметры ШВП по оси- X
4006
Перемещение по оси Y, мм
320
Рабочая подача по оси Y, мм/мин
20 - 500
Ускоренная подача по оси Y, мм/мин
800
Параметры ШВП по оси- Y
3206
Перемещение по оси Z, мм
400
Рабочая подача по оси Z, мм/мин
15 - 375
Ускоренная подача по оси Z, мм/мин
600
Параметры ШВП по оси- Z
5006
Крутящий момент мотора подачи по осям X, Y, Z, N.m
10
Класс точности
Н
Габариты станка (ДxШxВ), мм
2245x2100x2500
Масса станка, кг
2700
Габариты упаковки (ДxШxВ), мм
1900х2100х2250
Масса упаковки, кг
2800
Мощность - 11 кВт, рабочий стол 1600х360 мм, перемещение по осям - 1300х320х400 мм, обороты шпинделя: 60~360 / 360~1800 об/мин (Г) 50~420 / 420~3750 об/мин (В), конус шпинделя - ISO40 (В) / ISO50 (Г), УЦИ, ШВП, серво привод подачи на каждую ось, пневмозажим инструмента на вертикальном шпинделе, электро-моховики подачи.
Преимущества станка «Тайфун» УФС-1600СФ1 исп. №2:
- Универсальный фрезерный станок с УЦИ УФС-1600СФ1 исп. №2 оснащается сервомоторами подачи на каждую ось, ШВП по оси X,Y и Z обеспечит точность обработки и плавность подачи, а электронные маховики с ценой деления лимба 0.025 мм обеспечат точность подачи.
- Тяжелая станина позволяет добиться точной и стабильной обработки детали.
- В производстве станины был использован чугун высокого качества HT-200.
- Мощностью вертикального шпинделя 3,7 кВт / горизонтального шпинделя 7,5 кВт.
- Направляющие прошли термическую обработку.
- Централизованная система смазки станка.
- Фрезерный станок УФС-1600СФ1 исп. №2 оснащён цифровой индикацией перемещений по осям X,Y,Z.
- Три мощных сервомотора подачи рабочего стола по осям X, Y и Z
- Автоматическая подача пиноли.
- Ускоренная подача по осям X,Y,Z.
- Для удобной смены инструмента, вертикальный шпиндель станка УФС-1600СФ1 исп. №2 оснащен системой пневматического зажима инструмента.
- Подача охлаждающий жидкости осуществляется из встроенного в основание бака.
- Электрические компоненты CE Schneider electric.
- Возможность работы в горизонтальном / вертикальном режиме.
- Тяжелый, надежный, координатный стол с габаритными размерами 1600x360 мм.
- Наклон фрезерной головки ± 45°.
- Хобот с возможностью поворота ± 30°.
- Двухрежимный (вариатор) мотор вращения вертикального шпинделя – до 3750 об/мин.
- Комплектуется LED светильником, что позволяет снизить нагрузку на зрение.
- Гарантия на оборудование составляет 18 месяцев.
- Пожалуй, лучшее предложение на рынке станочного оборудования в России.
Комплект поставки:
- УЦИ по 3-осям.
- Сервоприводы по оси X, Y и Z.
- ШВП по оси X, Y и Z.
- Электрика CE Schneider electric.
- Горизонтальная оправка Ф27.
- Цанговый патрон ISO40 с набором цанг 8 шт.
- Цанговый патрон ISO50 с набором цанг 8 шт.
- Набор зажимных приспособлений.
- Станочные тиски 160 мм.
- Поворотный стол 160 мм.
- Зажимные приспособления 58 шт.
- Система пневматического зажима инструмента.
- Система подачи СОЖ.
- Защита рабочей зоны.
- Защита шпинделя.
- Комплект инструмента для обслуживания.
- Руководство по эксплуатации на русском языке.
- Декларация соответствия ТР ТС.
