Универсальный фрезерный станок с УЦИ УФС-1246Ф1
Характеристики
Мощность шпинделя:
7,5 кВт
Конус шпинделя:
IS050
Рабочий стол:
1235х460 мм
Ход по осям X,Y,Z:
900/650/450 мм
Доставка по РФ и СНГ
ПНР и Инструктаж персонала
Склад запчастей в РФ
Гарантия до 24-х месяцев
Напряжение сети, В
380
Мощность шпинделя, кВт
7,5
Крутящий момент мотора подачи по оси-X, N/m
18
Крутящий момент мотора подачи по оси-Y, N/m
18
Крутящий момент мотора подачи по оси-Z, N/m
27
Рабочий стол, мм
1235х460
Макс. нагрузка на рабочий стол, кг
800
Т-образный паз стола, шт
5
Ширина Т-образного паза стола, мм
18
Расстояние между Т-пазами, мм
80
Перемещение стола по оси X, мм
900
Перемещение стола по оси Y, мм
650
Перемещение стола по оси Z, мм
450
Конус шпинделя
ISO40
Поворот / наклон шпинделя
360°
Расстояние шпиндель-стол, мм
50-550
Расстояние ось шпинделя-колонна, мм
36-686
Скорости шпинделя, об/мин
1 ступень: 30-390 / 2 ступень: 390 - 2050
Кол-во скоростей шпинделя, шт
2
Скорость подачи стола по оси X, мм/мин
10-1000
Скорость подачи стола по оси Y, мм/мин
10-1000
Скорость подачи стола по оси Z, мм/мин
6-640
Ускоренная подача стола по оси X, мм/мин
2200
Ускоренная подача стола по оси Y, мм/мин
2200
Ускоренная подача стола по оси Z, мм/мин
1100
Класс точности
Н
Габариты станка (ДхШхВ), мм
1835х2362х2090
Масса станка, кг
4000
Мощность - 12 кВт, рабочий стол 1235х460 мм, перемещение по осям - 900/650/450 мм, обороты шпинделя: 30-2050 об/мин, конус шпинделя - ISO40, УЦИ, ШВП по осям X,Y,Z, авто.подача X,Y,Z, ускоренная подача X,Y,Z.
Преимущества станка УФС-1246Ф1:
- Универсальный фрезерный станок промышленного класса с максимальной грузоподъёмностью рабочего стола 800 кг.
- Рабочий стол с шариковыми винтами высокой точности.
- Подача рабочего стола по осям осуществляется 3-мя отдельными серводвигателями, обеспечивающими переменную скорость по каждой из них (независимо друг от друга), характеризующиеся высокой надежностью и простотой эксплуатации.
- Бесступенчато регулируемые автоматические подачи по всем осям.
- Управление перемещениями по осям происходит с помощью электронных маховичков, расположенных на контрольной панели, способствуя высокой степени точности перемещения.
- Механическая перемена скоростей в шпиндельной бабке, высокая мощность фрезерования.

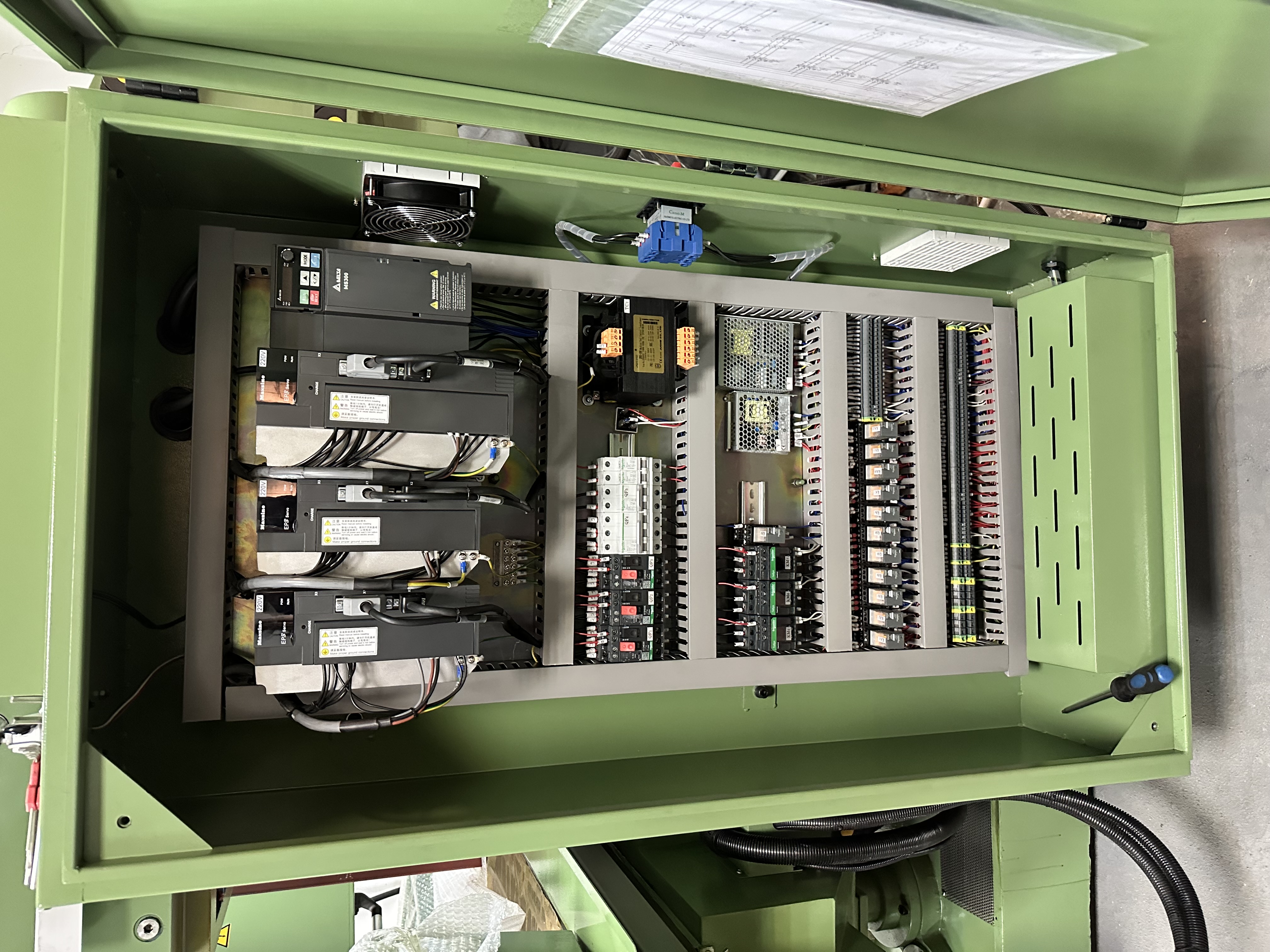

- Сервоприводы, механизмы подачи и контрольные системы (оптические линейки УЦИ) защищены от внешнего воздействия и не требуют частого техобслуживания.
- Электронные компоненты - от известного мирового производителя - фирмы CE Schneider electric.
- Высококачественные приводы рассчитаны на работу в условиях беспрерывного 3-х сменного производства. Не требуют регулярного обслуживания.
- Рабочий стол с дополнительной опорной колонной, что обеспечивает ему высокую грузоподъемность и точность позиционирования.
- Функция ускоренной подачи по 3-м осям заметно повышает производительность.

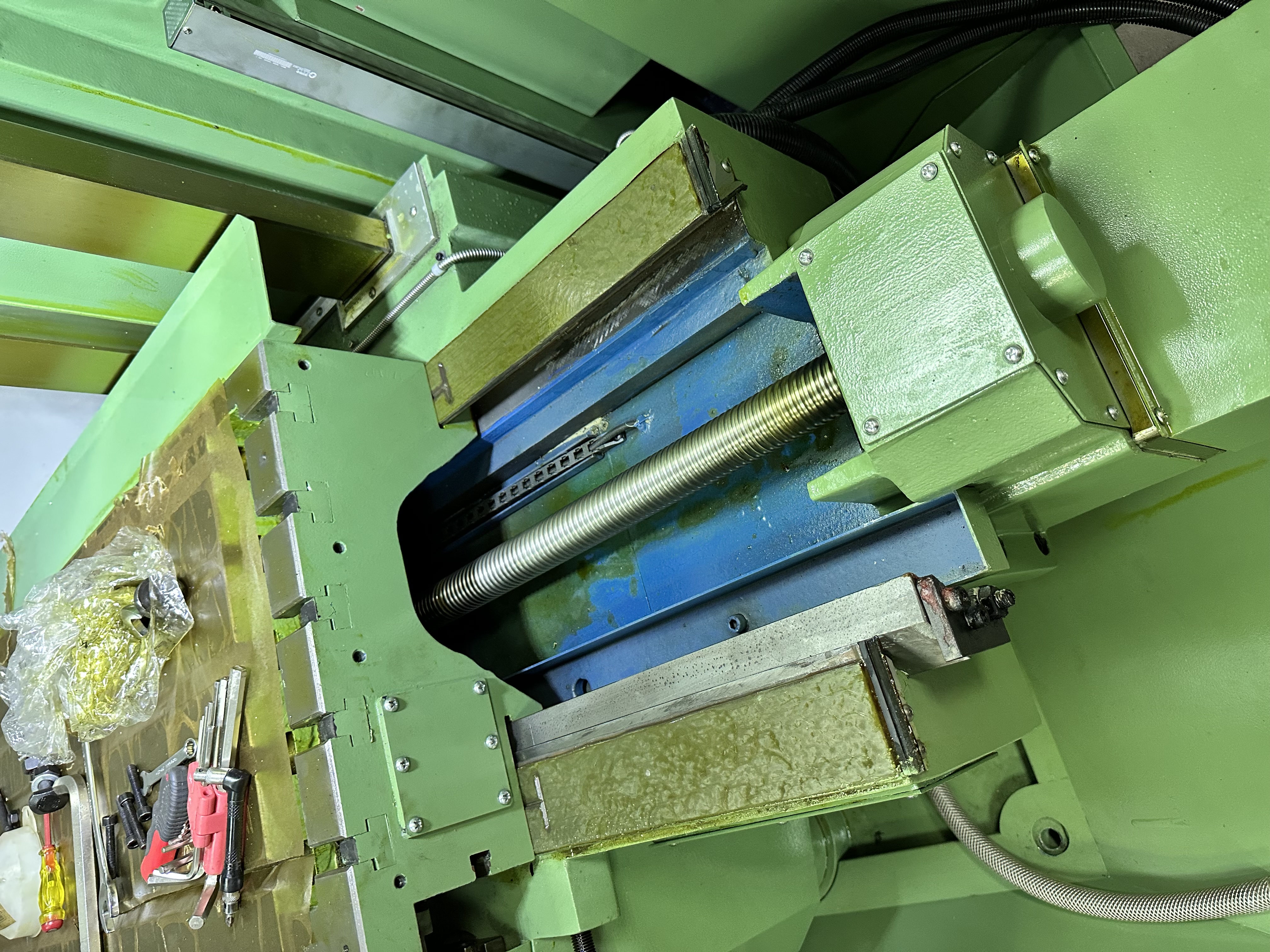

- Приводы по осям оснащены шариковыми винтами (ШВП).
- Возможно оснастить системой ЧПУ - Siemens 808D Advance.
- Гарантия на оборудование составляет 18 месяцев.
- Пожалуй, лучшее предложение на рынке станочного оборудования в России.
Комплект поставки:
- Система УЦИ по 3 осям.
- ШВП по осям X,Y,Z
- Сервопривод по осям X,Y,Z
- Система подачи СОЖ.
- Поворотные тиски с шириной губок 200 мм.
- Универсальная делительная головка (Центра 160 мм)
- Фрезерный патрон 7:24 ISO 40 (4,6,8,12,16,18,22,26)
- Фрезерная оправка IS050 φ40
- Комплект инструмента для обслуживания.
- Руководство по эксплуатации на русском языке.
- Декларация соответствия ТР ТС.
Возможные опции:
- Пневматический зажим инструмента.
