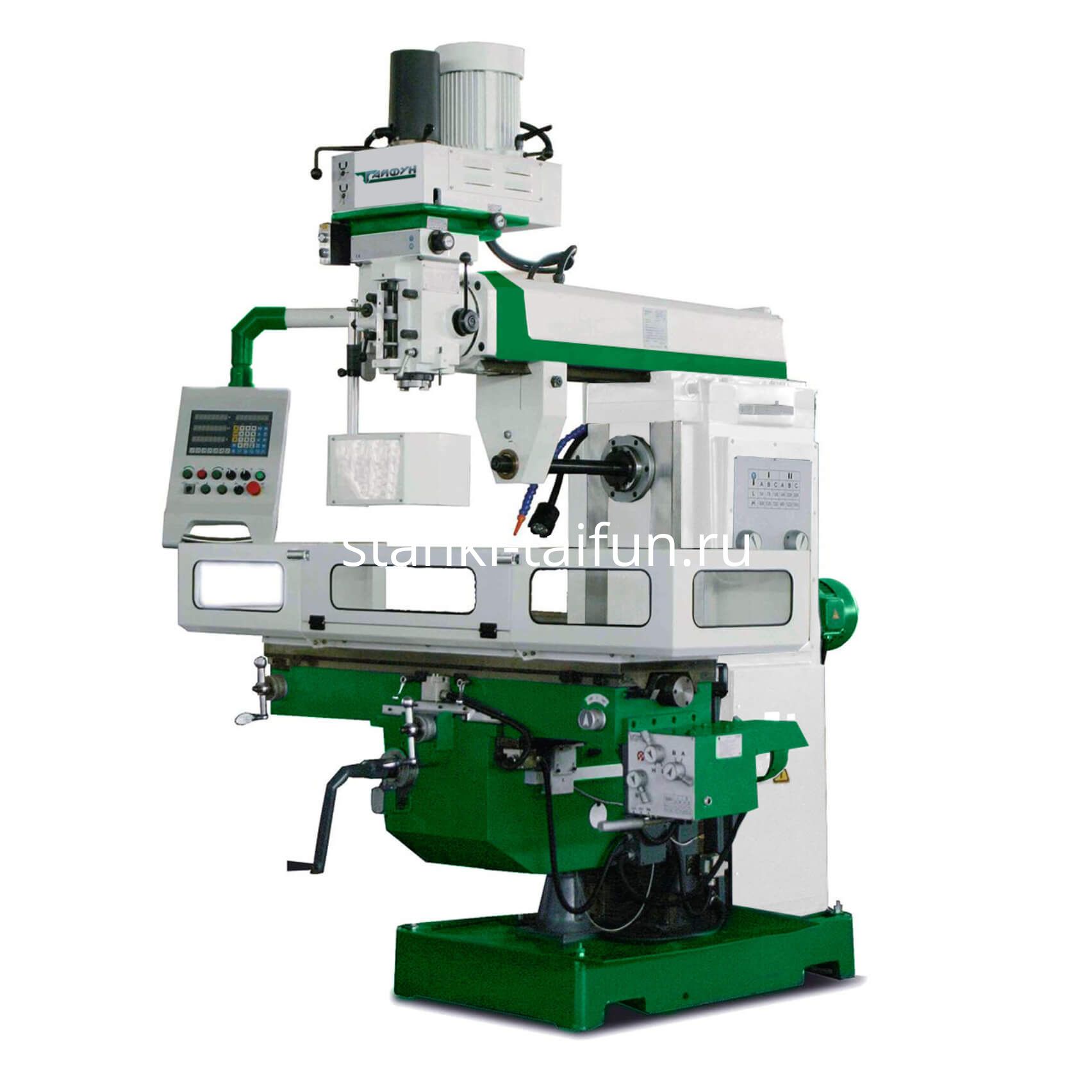

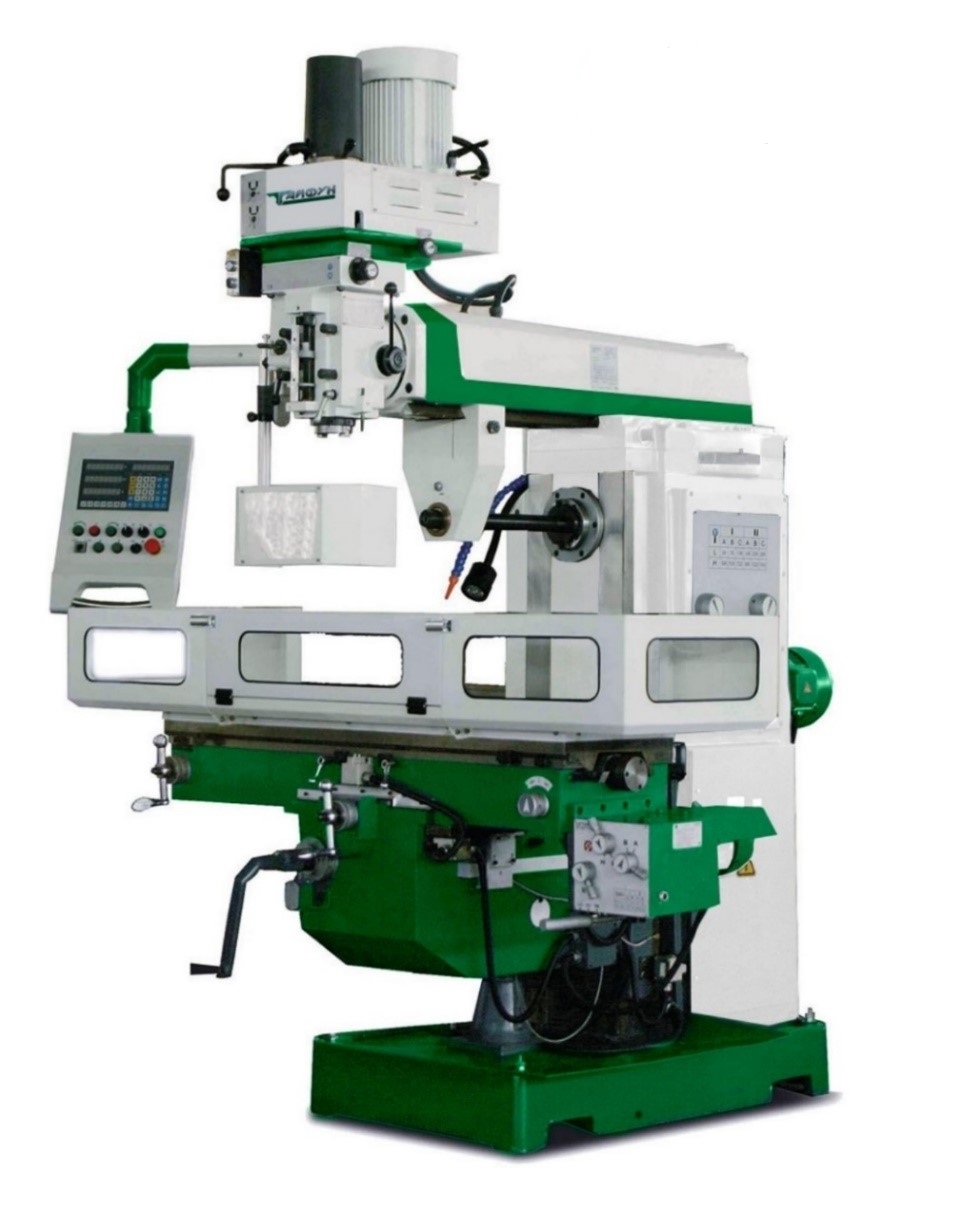

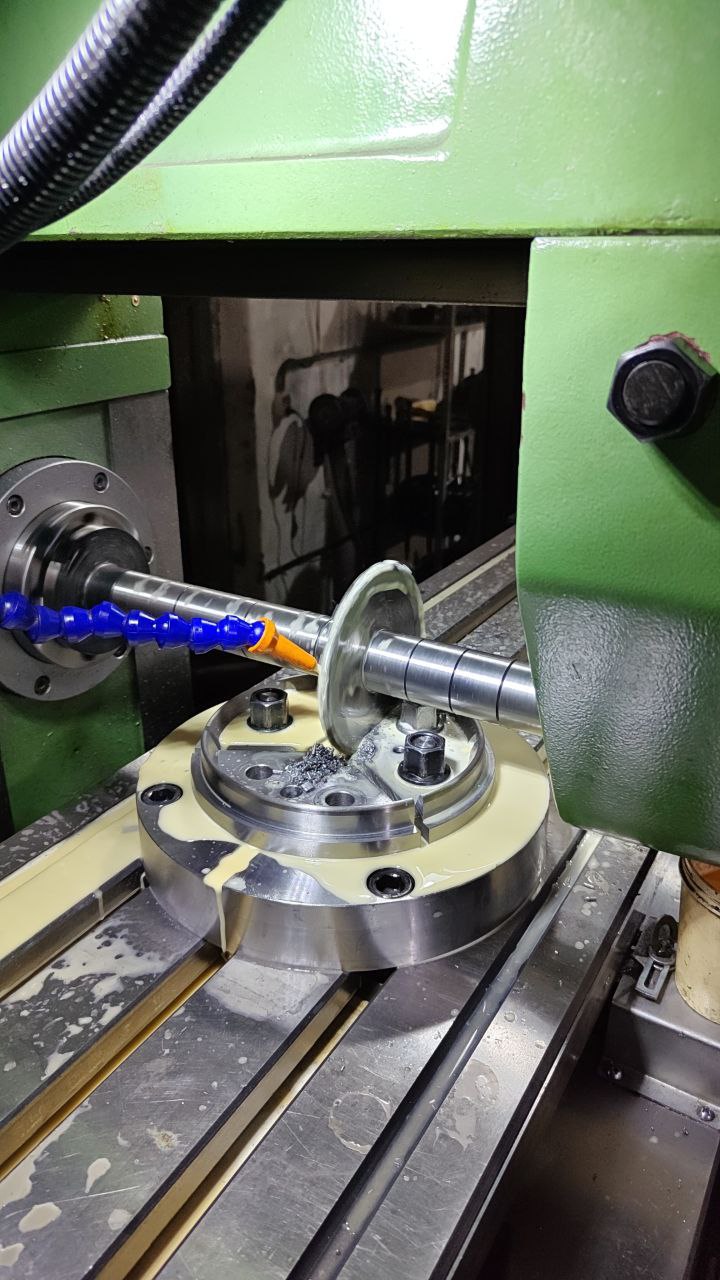

Универсальный фрезерный станок с УЦИ УФС-1600Ф1 исп. №2
Характеристики
Мощность шпинделя В/Г:
3,7 / 5,5 кВт
Конус шпинделя В/Г:
IS040 / IS050
Рабочий стол:
1600х360
Ход по осям X,Y,Z:
1300/300/400 мм
Преимущества
🢒 Высокоскоростной шпинделя – до 3750 об/мин
🢒 Цифровая индикация по 3-м осям
🢒 Пневматический зажим инструмента
🢒 Электрокомпоненты CE Schneider electric
Подберем удобный способ оплаты:
Доставка по РФ и СНГ
ПНР и Инструктаж персонала
Склад запчастей в РФ
Гарантия до 24-х месяцев
Преимущества станка УФС-1600Ф1 исп. №2:
- Универсальный фрезерный станок с УЦИ УФС-1600Ф1 исп. №2 предназначен для широкого использования в условиях промышленного производства.
- Тяжелая станина позволяет добиться точной и стабильной обработки детали.
- Двухрежимный (вариатор) мотор вращения вертикального шпинделя – до 3750 об/мин.
- В производстве станины был использован чугун высокого качества.
- Направляющие прошли термическую обработку.
- Централизованная система смазки станка.
- Станок оснащён цифровой индикацией перемещений по осям X,Y,Z.
- Автоматическая подача по осям X,Y,Z.
- Автоматическая подача пиноли.
- Ускоренная подача по осям X,Y,Z.
- Для удобной смены инструмента, вертикальный шпиндель станка УФС-1600Ф1 исп. №2 оснащен системой пневматического зажима инструмента.
- Подача охлаждающий жидкости осуществляется из встроенного в основание бака.
- Электрические компоненты CE Schneider electric.
- Возможность работы в горизонтальном / вертикальном режиме.
- Тяжелый, надежный, координатный стол с габаритными размерами 1600x360 мм.
- Наклон фрезерной головки ± 45°.
- Хобот с возможностью поворота ± 30° в горизонтальной плоскости.
- Комплектуется LED светильником, что позволяет снизить нагрузку на зрение.
- Гарантия на оборудование составляет 18 месяцев, при ПНР гарантия 24 месяца.
- Пожалуй, лучшее предложение на рынке станочного оборудования в России.
Напряжение сети, В
380
Общая мощность, кВт
11
Мотор вертикального шпинделя, кВт
3,7
Мотор горизонтального шпинделя, кВт
5,5
Мощность насоса СОЖ, Вт
90
Макс. диаметр рассверливания, мм
30
Макс. диаметр сверления, мм
21
Макс. диаметр торцевой фрезы, мм
125
Макс. диаметр концевой фрезы, мм
25
Конус вертикального шпинделя
7:24 IS040
Частота вращения вертикального шпинделя, об/мин
65 – 4660
Кол-во передач вертикального шпинделя, шт
16
Расстояние вертикальный шпиндель – стол, мм
200 - 650
Расстояние ось горизонтального шпинделя – хобот, мм
245
Ход пиноли, мм
127
Автоматическая подача пиноли, мм/об
0.076 / 0.038 / 0.152
Вылет хобота, мм
550
Наклон фрезерной головки, град
± 45°
Конус горизонтального шпинделя
7:24 ISO50
Частота вращения горизонтального шпинделя, об/мин
60 - 1800
Кол-во передач Горизонтального шпинделя, шт
12
Расстояние ось горизонтального шпинделя – стол, мм
20 - 470
Размер стола, мм
1600х360
Макс. нагрузка на стол, кг
400
Размер Т-образных пазов, мм
18
Расстояние между Т-пазами, мм
80
Количество Т-пазов, шт
3
Поворот хобота в горизонтальной плоскости, град
±30
Перемещение по оси X, мм
1300
Рабочая подача по оси X, мм/мин
30 - 750
Ускоренная подача по оси X, мм/мин
1200
Перемещение по оси Y, мм
320
Рабочая подача по оси Y, мм/мин
20 - 500
Ускоренная подача по оси Y, мм/мин
800
Перемещение по оси Z, мм
450
Рабочая подача по оси Z, мм/мин
15 - 375
Ускоренная подача по оси Z, мм/мин
600
Крутящий момент мотора подачи по осям X, Y, Z, N.m
10
Класс точности
Н
Габариты станка (ДxШxВ), мм
2245x2100x2500
Масса станка, кг
2600
Габариты упаковки (ДxШxВ), мм
1920х2120х2250
Масса упаковки, кг
2800
Комплект поставки:
- Устройство цифровой индикации по 3-м осям.
- Система пневматического зажима инструмента.
- Электрокомпоненты CE Schneider electric.
- Станочные поворотные тиски.
- Горизонтальный поворотный стол.
- Набор зажимных приспособлений.
- Цанговый патрон ISO40 с набором цанг 8 шт.
- Цанговый патрон ISO50 с набором цанг 8 шт.
- Горизонтальная оправка Ф27.
- Система подачи СОЖ.
- Защита рабочей зоны.
- Защита шпинделя.
- Комплект инструмента для обслуживания.
- Руководство по эксплуатации на русском языке.
- Декларация соответствия ТР ТС.
