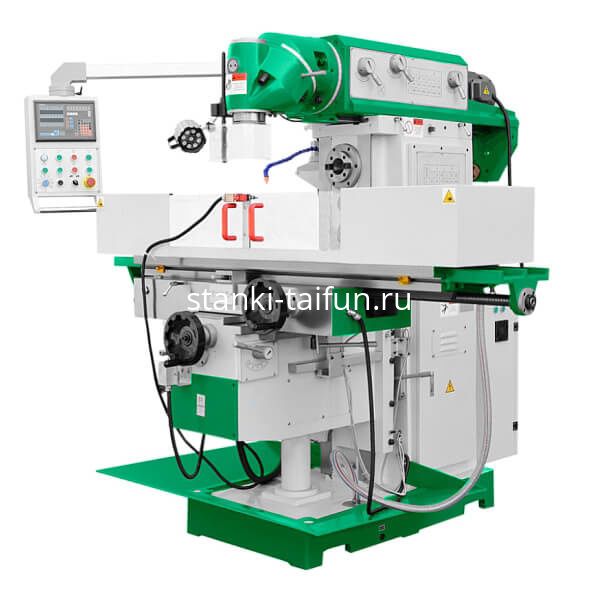

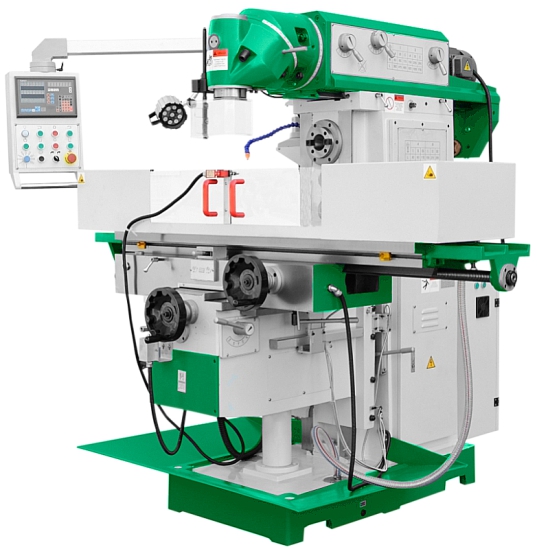

Универсальный фрезерный станок с УЦИ УФС-1600Ф1 исп. №1
Характеристики
Мощность шпинделя В/Г:
4 / 5,5 кВт
Конус шпинделя:
IS050
Рабочий стол:
1600х360 мм
Ход по осям X,Y,Z:
1300/300/400 мм
Преимущества
🢒 Для применения в промышленных условиях
🢒 Цифровая индикация по 3-м осям
🢒 Централизованная система смазки
🢒 Электрокомпоненты CE Schneider electric
В наличии
Подберем удобный способ оплаты:
Доставка по РФ и СНГ
ПНР и Инструктаж персонала
Склад запчастей в РФ
Гарантия до 24-х месяцев
Преимущества станка УФС-1600Ф1 исп. №1:
- Широкоуниверсальный фрезерный станок с УЦИ УФС-1600Ф1 исп. №1 предназначен для широкого использования в условиях промышленного производства.
- Тяжелая станина позволяет добиться точной и стабильной обработки детали.
- Современный аналог советского станка 6М83Ш.
- Мотор универсального фрезерного шпинделя - 4 кВт, горизонтального шпинделя - 5,5 кВт, гарантирует стабильно высокий крутящий момент.
- Станина отлита из чугуна высокой прочности HT-200.
- Прецизионно отшлифованные направляющие, с повышенной точностью и износостойкостью.
- Централизованная система смазки направляющих рабочего стола.
- Массивные маховики с читаемыми шкалами и ценой деления лимба 0,05 мм. Подъём стола за один оборот маховика 2,25 мм.
- Мощные приводы с крутящим моментом 10 Nm, обеспечивает подачу рабочего стола по осям X, Y и Z.
- Возможность работы в горизонтальном / вертикальном режиме.
- Большая площадь рабочего стола 1600х360 мм и грузоподъёмностью до 500 кг.
- По оси-Y установлена телескопическая защита.
- Универсальный фрезерная головка поворачивается на 360°.
- Комбинируя наклон и поворот фрезерной головки, можно установить практически любой угол обработки детали.
- Современная контрольная панель, информативная и функциональная.
- Подача охлаждающий жидкости осуществляется из встроенного в основание бака.
- Комплектуется LED светильником, что позволяет снизить нагрузку на зрение.
- Станок укомплектован всем необходимым для работы, включая долбежную головку и делительную головку.
- Возможно оснастить системой ЧПУ - Siemens 808D Advance.
- Гарантия на оборудование составляет 18 месяцев, при ПНР гарантия 24 месяца.
- Пожалуй, лучшее предложение на рынке станочного оборудования в России.
Напряжение сети, В
380
Суммарная мощность, кВт
11
Двигатель вертикального шпинделя, кВт
4
Двигатель горизонтального шпинделя, кВт
5,5
Мощность насоса подачи СОЖ, Вт
90
Макс. диаметр рассверливания (сталь), мм
30
Макс. диаметр сверления (сталь), мм
28
Макс. диаметр торцевой фрезы, мм
160
Макс. диаметр концевой фрезы, мм
20
Конец шпинделя
7:24 IS050
Частота вращения вертикального шпинделя, об/мин
60 – 1750
Количество ступеней, шт
12
Расстояние вертикальный шпиндель – стол, мм
190-590
Поворот / наклон фрезерной головки, град
360°
Частота вращения горизонтального шпинделя, об/мин
60 - 1800
Количество ступеней, шт
12
Расстояние горизонтальный шпиндель – стол, мм
20-420
Размер стола, мм
1600 х 360
Максимальная нагрузка на стол, кг
500
Размер Т-образных пазов, мм
18
Расстояние между пазами, мм
80
Количество пазов, шт
3
Поворот стола, град
± 45
Авто. перемещение по оси-X, мм
1300
Ручное перемещение по оси- X, мм
1300
Рабочая подача по оси- X, мм/мин
30-750
Быстрый ход по оси- X, мм/мин
1200
Авто. перемещение по оси-Y, мм
300
Ручное перемещение по оси- Y, мм
300
Рабочая подача по оси- Y, мм/мин
20-500
Быстрый ход по оси- Y, мм/мин
800
Авто. перемещение по оси-Z, мм
400
Ручное перемещение по оси- Z, мм
400
Рабочая подача по оси- Z, мм/мин
15-375
Быстрый ход по оси- Z, мм/мин
600
Крутящий момент серво-привода оси- X,Y,Z, Nm
10
Класс точности
Н
Транспортировочные габариты (ДxШxВ), мм
2450x2100x2150
Масса станка, кг
2750
Комплект поставки:
- Поддон для сбора стружки.
- Устройство цифровой индикации по 3-м осям.
- Долбежная головка.
- Делительная головка высота центров 125 мм.
- Система подачи СОЖ.
- LED лампа освещения.
- Поворотные тиски станочные тиски.
- Горизонтальный поворотный стол.
- Набор зажимных приспособлений.
- Цанговый патрон ISO50 с набором цанг 8 шт. от 4 до 16 мм.
- Горизонтальная оправка Ø27 мм.
- Горизонтальная оправка Ø32 мм.
- Комплект инструмента для обслуживания.
- Руководство по эксплуатации на русском языке.
- Декларация соответствия ТР ТС.
Опции:
- Пневматический зажим инструмента.
