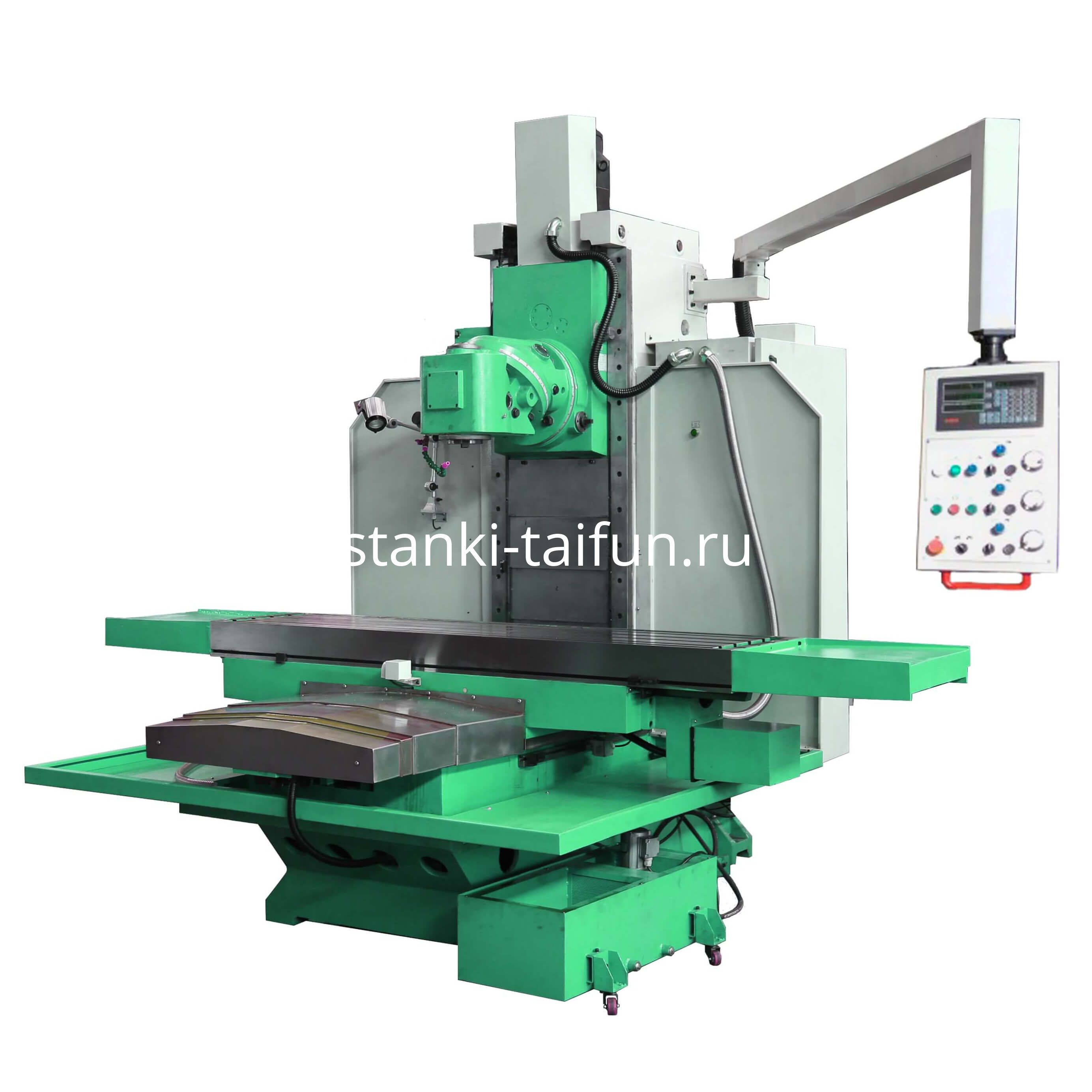

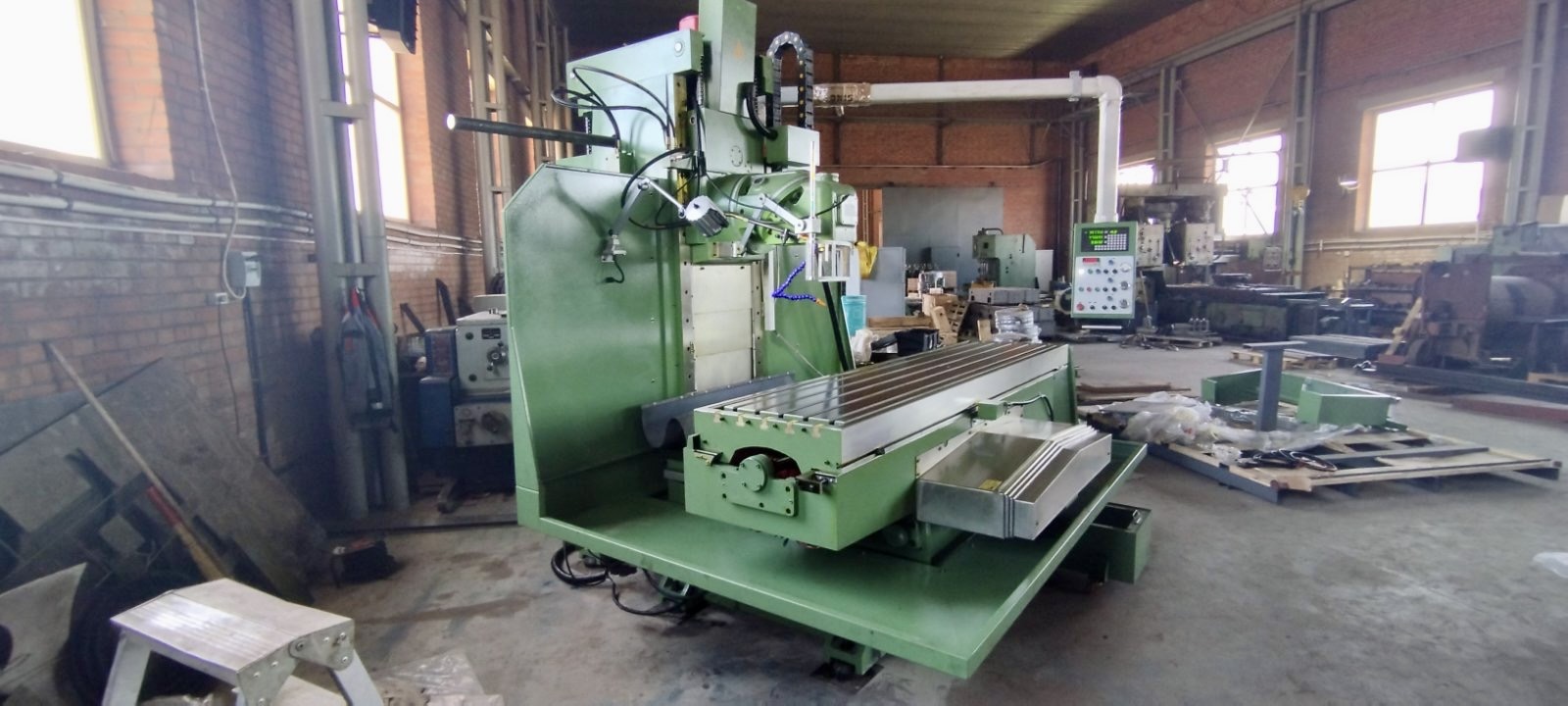

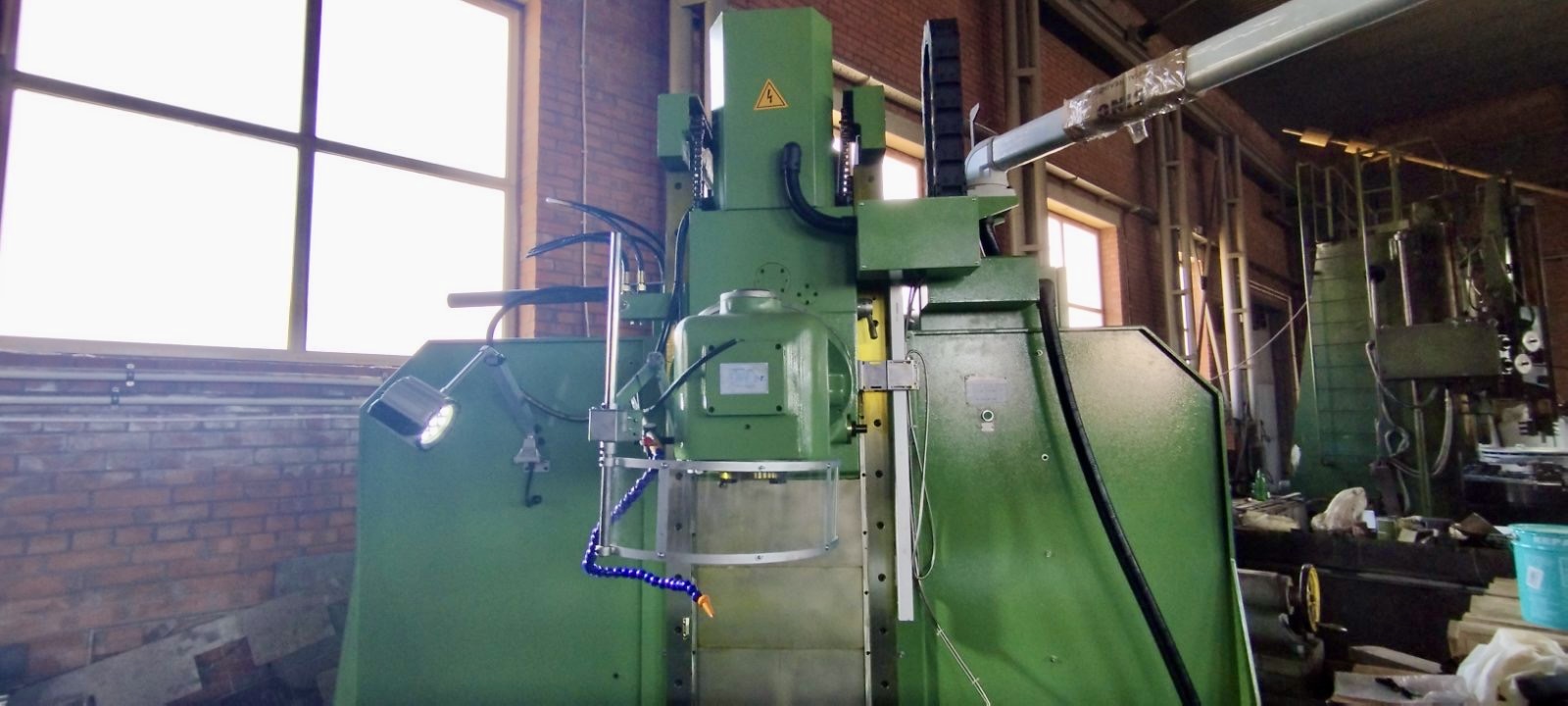

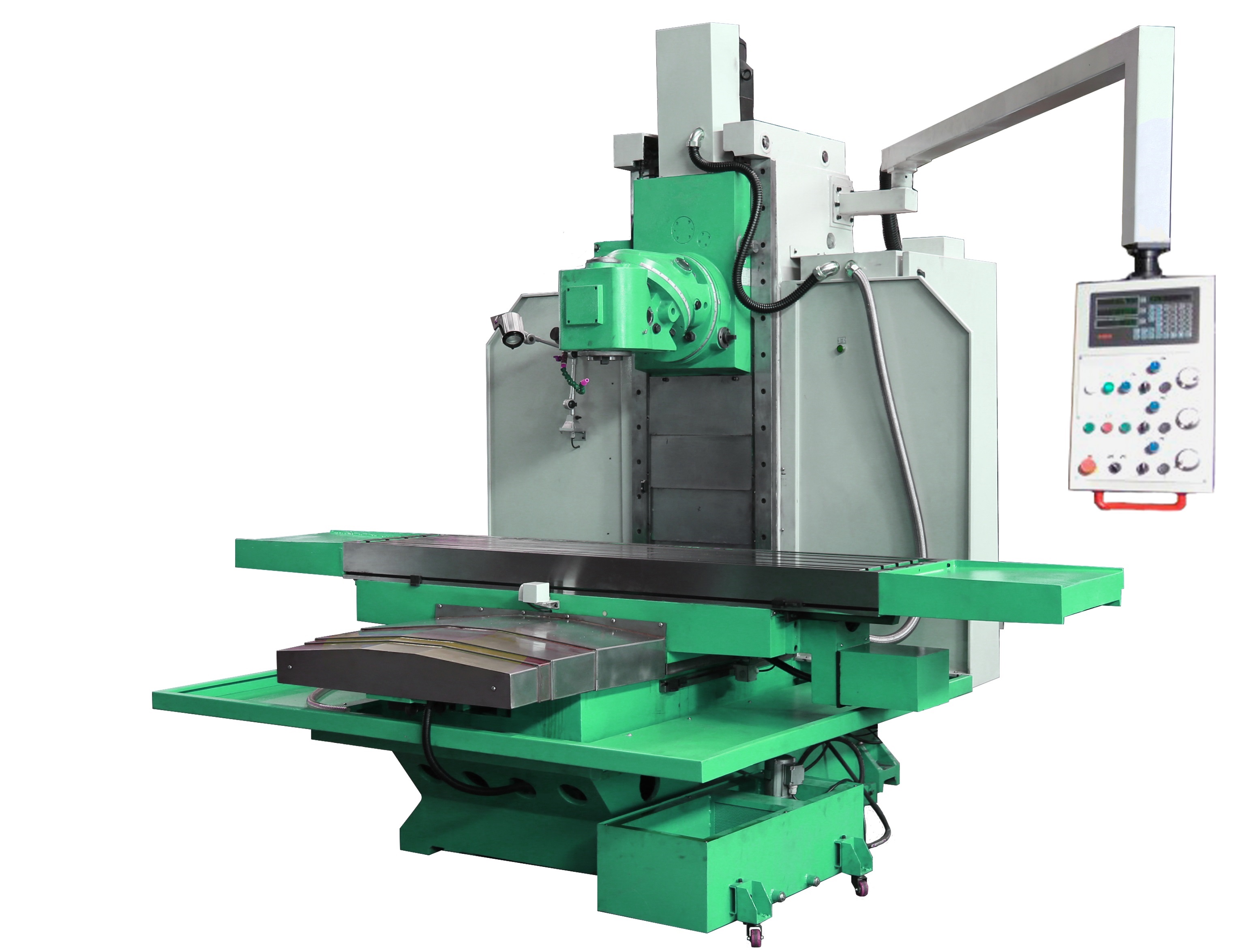

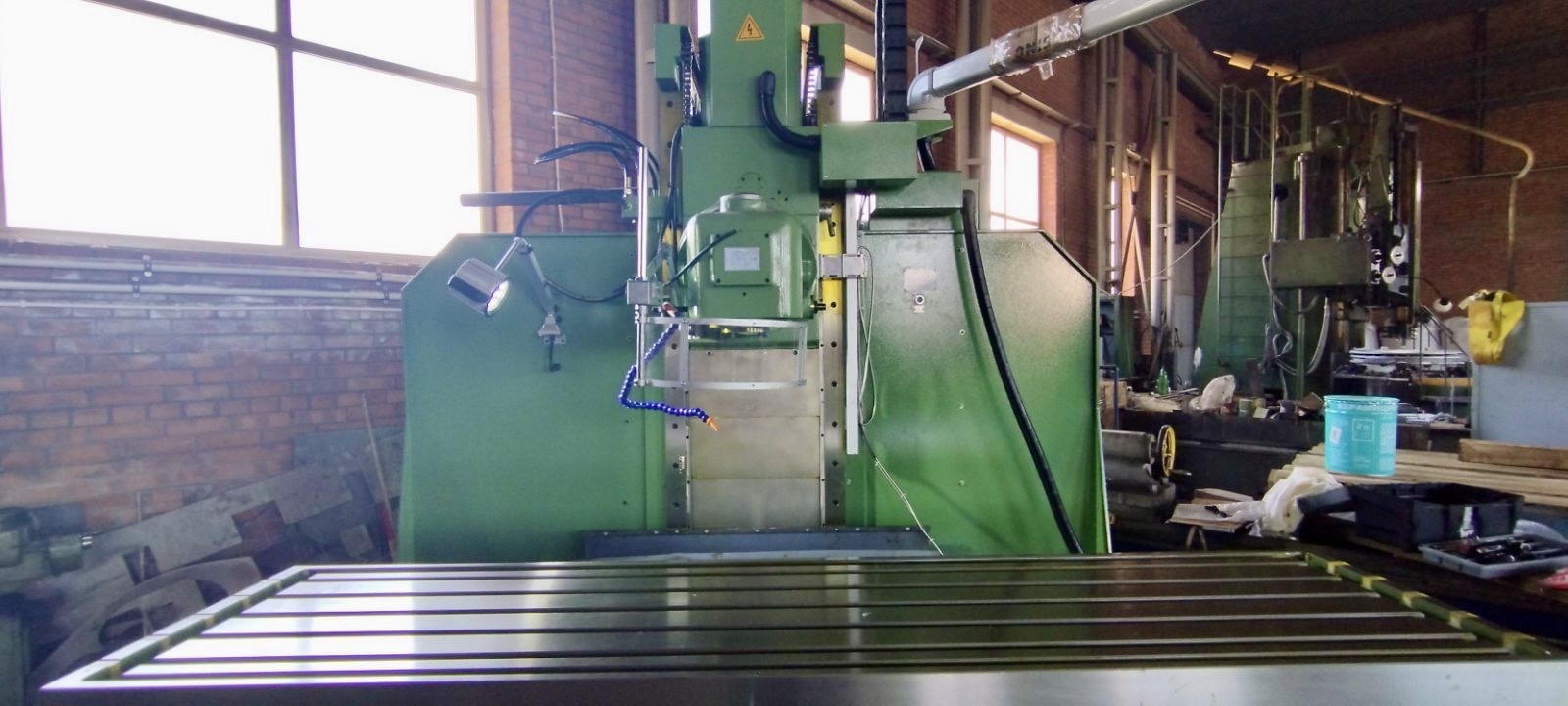

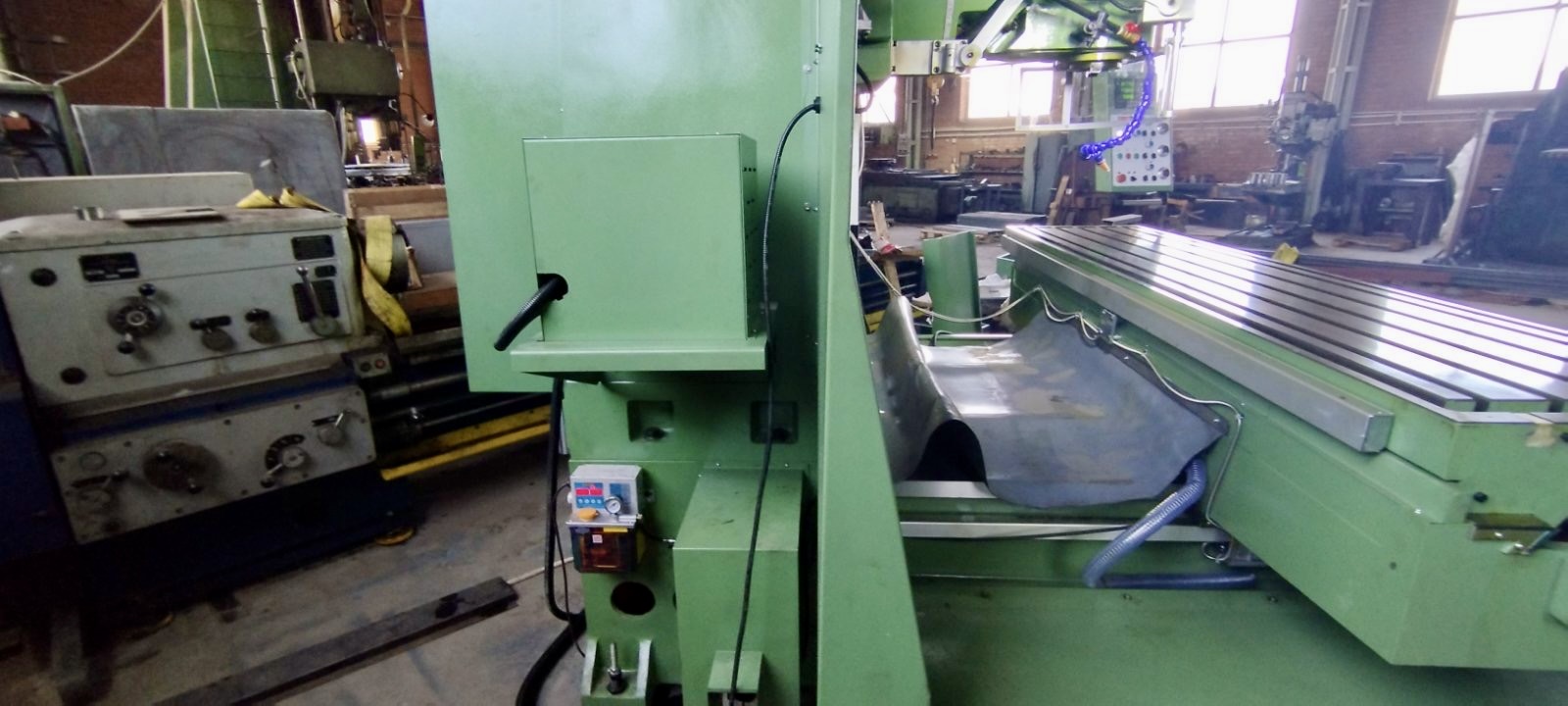

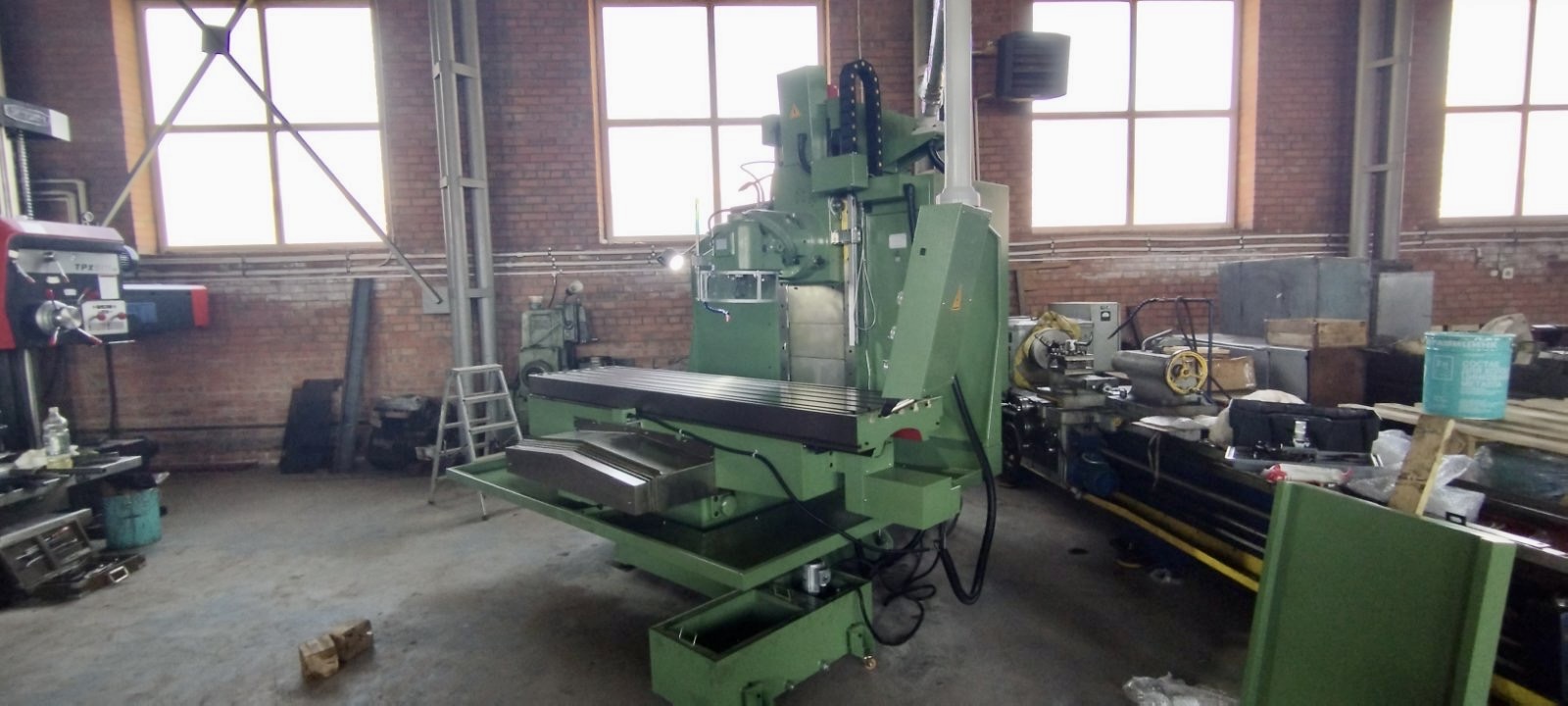

Универсальный фрезерный станок с УЦИ УФС-2500Ф1 исп. №1
Характеристики
Мощность шпинделя:
23,6 кВт
Конус шпинделя:
ISO50
Рабочий стол:
2500х600 мм
Ход по осям X,Y,Z:
1800/700/700 мм
Преимущества
🢒 Нагрузка на рабочий стол - 3000 кг
🢒 Бесступенчато регулируемые подачи
🢒 ШВП винты подачи по осям

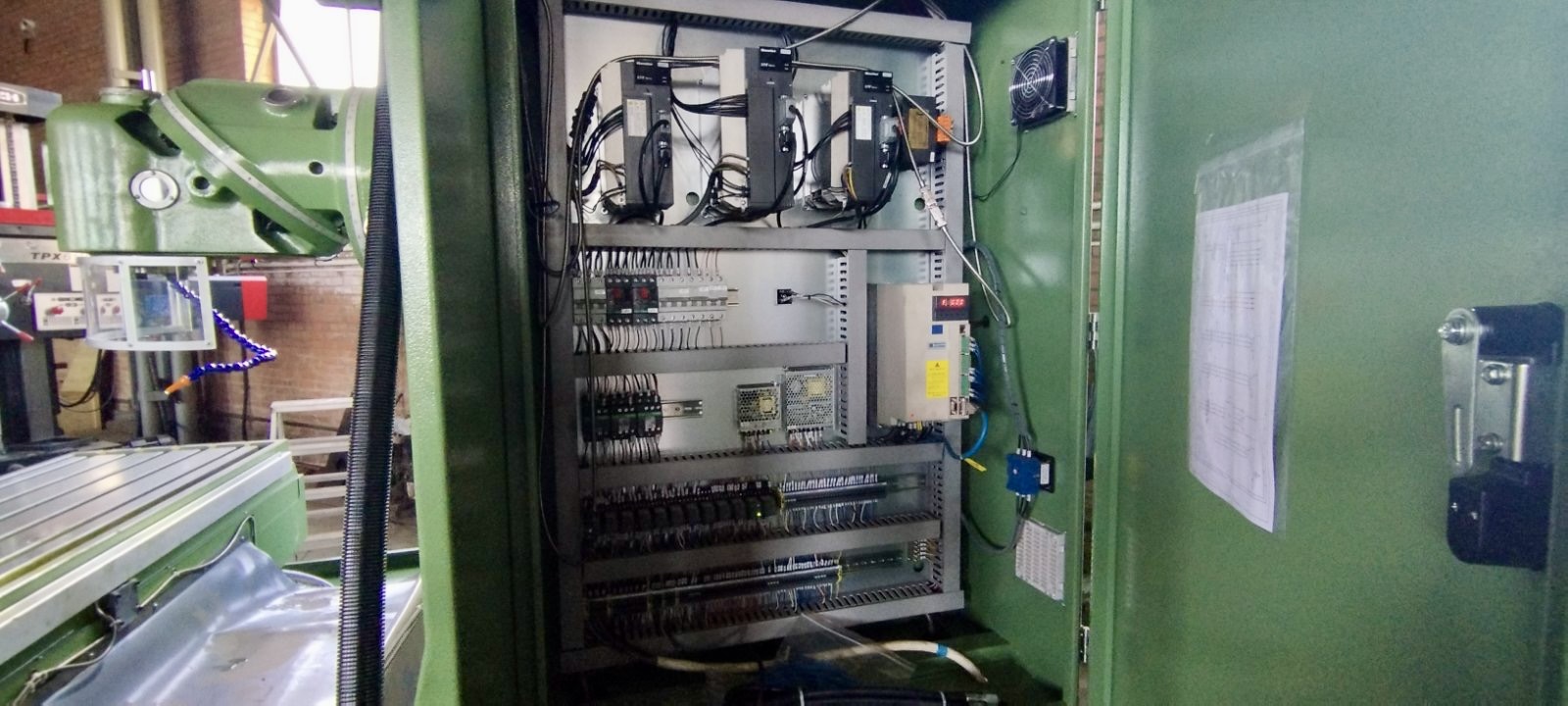

🢒 Электронные компоненты Schneider Electric
Подберем удобный способ оплаты:
Доставка по РФ и СНГ
ПНР и Инструктаж персонала
Склад запчастей в РФ
Гарантия до 24-х месяцев
Преимущества станка УФС-2500Ф1 исп. №1:
- Тяжелый универсальный фрезерный станок с УЦИ УФС-2500Ф1 исп. №1 предназначен для работы на промышленных предприятиях. Большая мощность станка позволяет выполнить работы любой сложности.
- Тяжелая станина позволяет добиться точной и стабильной обработки детали.
- При отливке станины используется высококачественный чугун.
- Все направляющие на станке УФС-2500Ф1 исп. №1 прошли термическую обработку и шлифовку.
- Тяжелый, надежный, координатный стол с габаритными размерами 2500x600 мм с максимальной нагрузкой 3000 кг.
- Угол поворота фрезерной головки 360 градусов и 45 градусов. Поворот осуществляется в обе стороны.

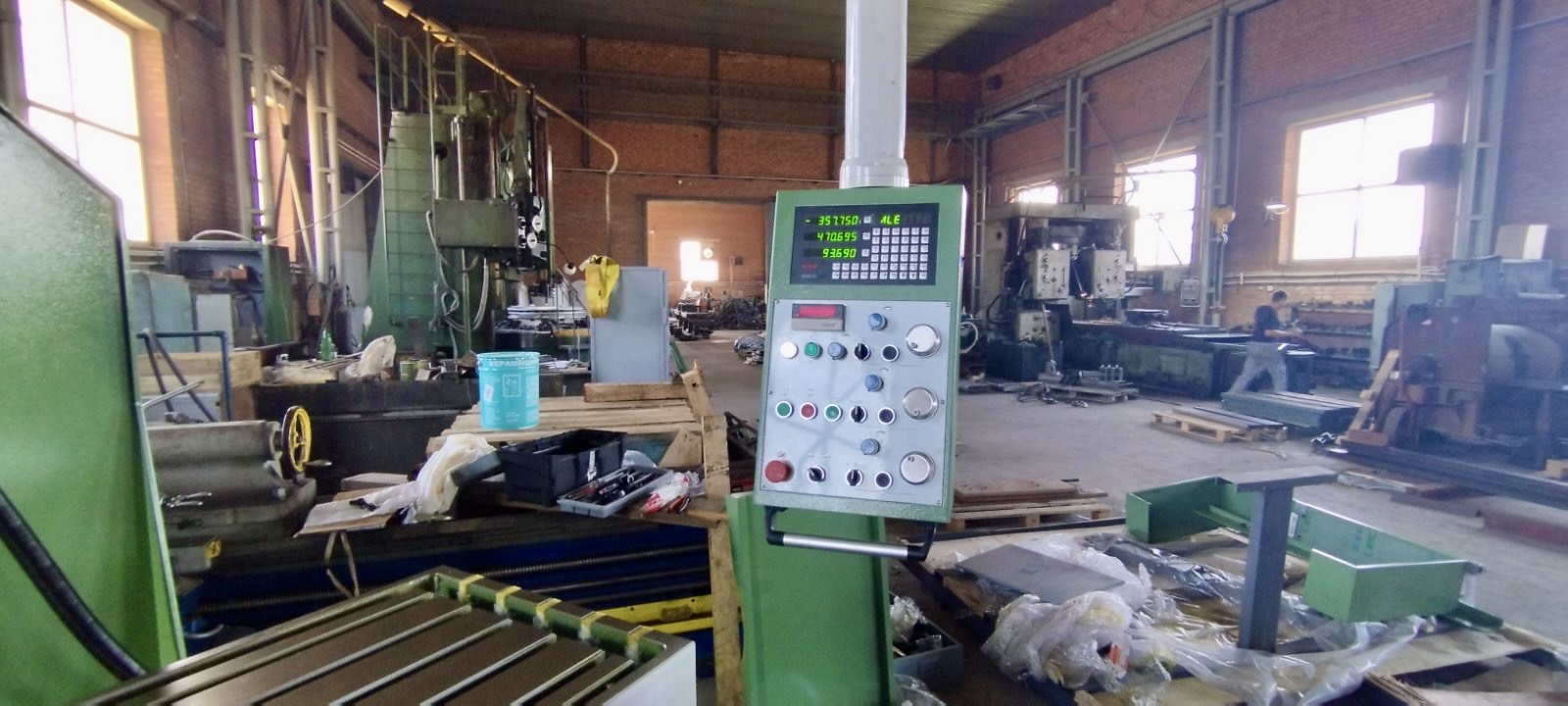

- Все управление рабочим процессом происходит на контрольной панели.
- Станок оснащен ШВП, что позволяет повысить точность обработки.
- Мощные сервомоторы подачи по всем осям.
- Станок оснащен режимом быстрой подачи по всем осям.
- Подача охлаждающий жидкости осуществляется из встроенного в основание бака.
- Электромаховики управления подачами (управление с контрольной панели).
- Возможность работы в горизонтальном / вертикальном режиме.
- Комплектуется LED светильником.
- Для безопасной работы станок оснащен защитным экраном.
- Универсальный фрезерный станок УФС-2500Ф1 исп. №1 произведен в соответствии с нормами СЕ и ЕАС.
- В базовой комплектации оснащен поворотными на 360 градусов станочными тисками.
- Комплектуется универсальной делительной головкой.
- Поворотный стол диаметром 400 мм входит в стандартную комплектацию.
- Возможно оснастить системой ЧПУ Siemens или FANUC.
- Гарантия на оборудование составляет 18 месяцев, при ПНР гарантия 24 месяца.
- Пожалуй, лучшее предложение на рынке станочного оборудования в России.
Напряжение сети, В
380
Общая мощность, кВт
23,6 (макс 380 Nm)
Мощность шпинделя, кВт
11
Мощность сервомотора подачи по оси-X, кВт
3,6
Мощность сервомотора подачи по оси-Y, кВт
4,6
Мощность сервомотора подачи по оси-Z, кВт
3,6
Крутящий момент сервомотора подачи по оси-X, Nm
18
Крутящий момент сервомотора подачи по оси-Y, Nm
23
Крутящий момент сервомотора подачи по оси-Z, Nm
18
Мощность насоса СОЖ, Вт
90
Макс. диаметр фрезы, мм
200
Макс. диаметр сверления, мм
50
Макс диаметр рассверливания, мм
100
Габариты рабочего стола, мм
2500х600
Макс. нагрузка на рабочий стол, кг
3000
Продольный ход стола, мм
1800
Поперечный ход стола, мм
700
Расстояние между торцом вертикального шпинделя и поверхностью стола, мм
0 - 700
Расстояние между осью горизонтального шпинделя и поверхностью стола, мм
8 - 660
Количество Т-пазов, шт
5
Ширина Т-пазов, мм
20
Расстояние между Т-пазами, мм
100
Скорость продольной подачи, мм/мин
2,5 - 3000
Скорость поперечной подачи, мм/мин
2,5 - 3000
Скорость вертикальной подачи, мм/мин
2,5 - 3000
Быстрая продольная подача, мм/мин
6000
Быстрая поперечная подача, мм/мин
6000
Быстрая вертикальная подача, мм/мин
3000
Конусность шпинделя
7:24 ISO 50
Диапазон скоростей шпинделя, об/мин
6-300 / 30-1500
Количество скоростей шпинделя, ступеней
2, вариатор
Класс точности
Н
Габариты станка (ДхШхВ), мм
4380х2520х2800
Масса станка, кг
9000
Комплект поставки:
- Фрезерный патрон ISO50 с набором цанг.
- Фрезерная оправка ISO50 / 40 мм.
- 7:24 Переходная втулка ISO50 / MS4
- Поддон для сбора стружки.
- Система УЦИ по 3 осям.
- ШВП по всем осям.
- Система подачи СОЖ.
- LED лампа.
- Защитный экран.
- Станочные поворотные тиски.
- Поворотный стол Ф 400 мм.
- Универсальная делительная головка.
- Фундаментные болты М16*450.
- Комплект инструмента для обслуживания.
- Руководство по эксплуатации на русском языке.
- Декларация соответствия ТР ТС.
Возможные опции:
- Пневматический зажим инструмента.
