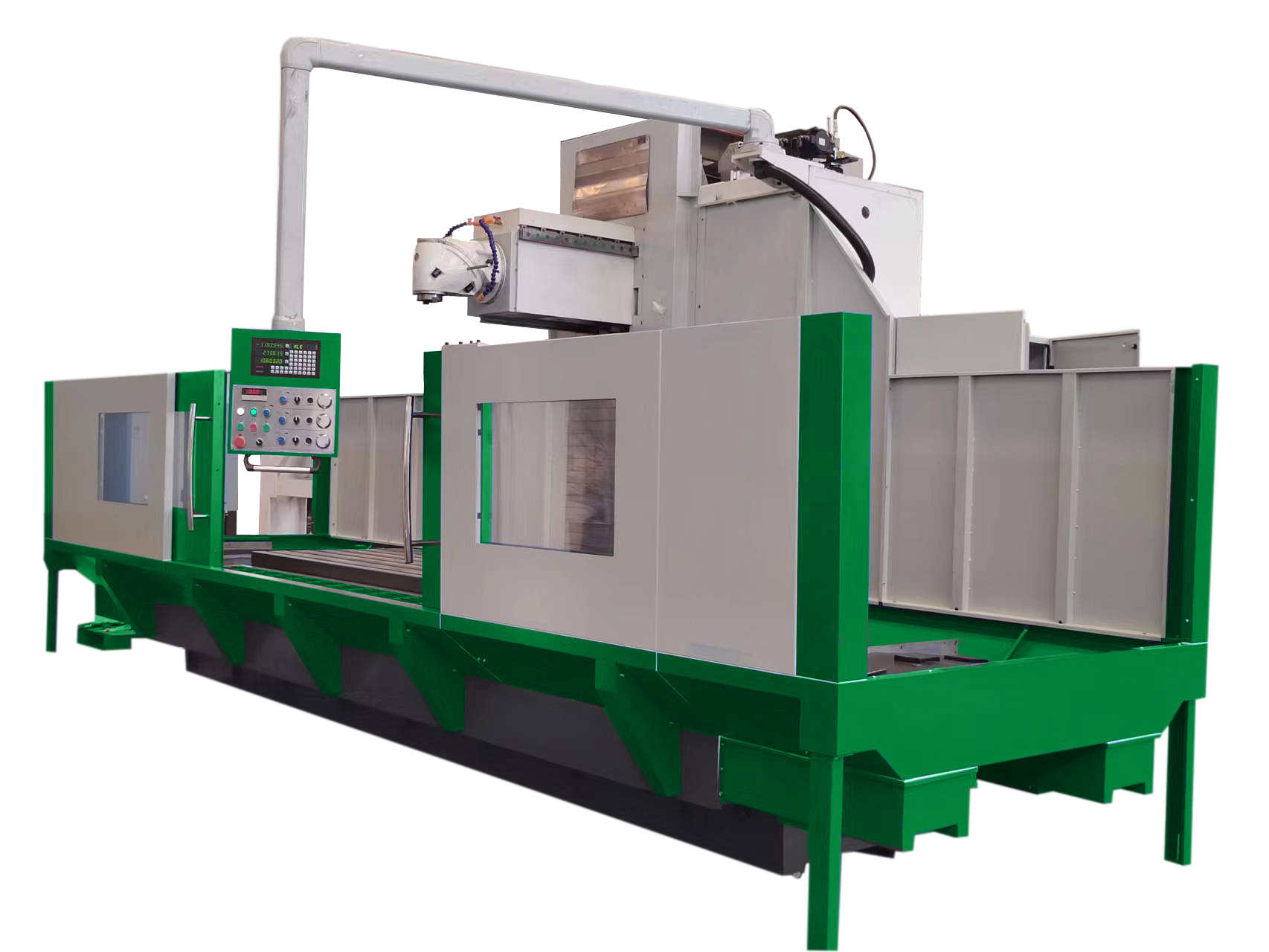

Универсальный фрезерный станок с УЦИ УФС-2500Ф1 исп. №2
Характеристики
Мощность шпинделя:
22 кВт
Конус шпинделя:
ISO50
Рабочий стол:
2500х1000 мм
Ход по осям X,Y,Z:
2600/1000/1400 мм
Преимущества
🢒 Нагрузка на рабочий стол - 5000 кг
🢒 Бесступенчато регулируемые подачи
🢒 ШВП винты подачи по осям
🢒 Электронные компоненты Schneider Electric
Подберем удобный способ оплаты:
Доставка по РФ и СНГ
ПНР и Инструктаж персонала
Склад запчастей в РФ
Гарантия до 24-х месяцев
Преимущества станка УФС-2500Ф1 исп. №2:
- Тяжелый универсальный фрезерный станок с УЦИ УФС-2500Ф1 исп. №2 предназначен для работы на промышленных предприятиях. Большая мощность станка позволяет выполнить работы любой сложности.
- Тяжелая станина позволяет добиться точной и стабильной обработки детали.
- При отливке станины используется высококачественный чугун.
- Все направляющие на станке УФС-2500Ф1 исп. №2 прошли термическую обработку и шлифовку.
- Тяжелый, надежный, координатный стол с габаритными размерами 2500x1000 мм с нагрузкой на стол до 5000 кг.
- Угол поворота фрезерной головки 360 градусов и 45 градусов. Поворот осуществляется в обе стороны.
- Все управление рабочим процессом происходит на контрольной панели.
- Станок оснащен ШВП, что позволяет повысить точность обработки.
- Мощные сервомоторы подачи по всем осям.
- Станок оснащен режимом быстрой подачи по всем осям.
- Подача охлаждающий жидкости осуществляется из встроенного в основание бака.
- Электромаховики управления подачами (управление с контрольной панели).
- Возможность работы в горизонтальном / вертикальном режиме.
- Комплектуется LED светильником.
- Для безопасной работы станок оснащен защитным экраном.
- Универсальный фрезерный станок с УЦИ УФС-2500Ф1 исп. №2 произведен в соответствии с нормами СЕ и ЕАС.
- В базовой комплектации оснащен поворотными на 360 градусов станочными тисками.
- Комплектуется универсальной делительной головкой.
- Поворотный стол диаметром 400 мм входит в стандартную комплектацию.
- Возможно оснастить системой ЧПУ Siemens или FANUC.
- Гарантия на оборудование составляет 18 месяцев, при ПНР гарантия 24 месяца.
- Пожалуй, лучшее предложение на рынке станочного оборудования в России.
Напряжение сети, В
380
Мощность шпинделя, кВт
22 / 26
Макс. крутящий момент шпинделя, Nm
475
Мощность сервомотора подачи по оси-X, кВт
3
Мощность сервомотора подачи по оси-Y, кВт
3
Мощность сервомотора подачи по оси-Z, кВт
3
Крутящий момент сервомотора подачи по оси-X, Nm
36
Крутящий момент сервомотора подачи по оси-Y, Nm
36
Крутящий момент сервомотора подачи по оси-Z, Nm
36
Мощность насоса СОЖ, Вт
120
Макс. диаметр фрезы, мм
200
Макс. диаметр сверления, мм
50
Макс диаметр рассверливания, мм
100
Габариты рабочего стола, мм
2500х1000
Макс. нагрузка на рабочий стол, кг
5000
Продольный ход стола (ось-X), мм
2600
Поперечный ход стола (ось-Y), мм
1000
Вертикальное перемещение шпинделя (ось-Z), мм
1400
Расстояние между торцом вертикального шпинделя и поверхностью стола, мм
100 - 1500
Количество Т-пазов, шт
7
Ширина Т-пазов, мм
22
Расстояние между Т-пазами, мм
140
Скорость продольной подачи, мм/мин
1 - 8000
Скорость поперечной подачи, мм/мин
1 - 8000
Скорость вертикальной подачи, мм/мин
12 000
Быстрая продольная подача, мм/мин
12 000
Быстрая поперечная подача, мм/мин
12 000
Быстрая вертикальная подача, мм/мин
7:24 ISO 50
Конусность шпинделя
0 - 2000
Диапазон скоростей шпинделя, об/мин
бесступенчатое
Количество скоростей шпинделя, ступеней
Н
Класс точности
5200x2500x2500
Габариты станка (ДхШхВ), мм
15 000
Масса станка, кг
Комплект поставки:
- Фрезерный патрон ISO50 с набором цанг.
- Фрезерная оправка ISO50 / 40 мм.
- Поддон для сбора стружки.
- Система УЦИ по 3 осям.
- ШВП по всем осям.
- Система подачи СОЖ.
- LED лампа освещения.
- Линейные направляющие.
- Станочные поворотные тиски.
- Поворотный стол Ф 400 мм.
- Универсальная делительная головка.
- Фундаментные болты М16*450.
- Комплект инструмента для обслуживания.
- Руководство по эксплуатации на русском языке.
- Декларация соответствия ТС.
Возможные опции:
- Пневматический зажим инструмента.
