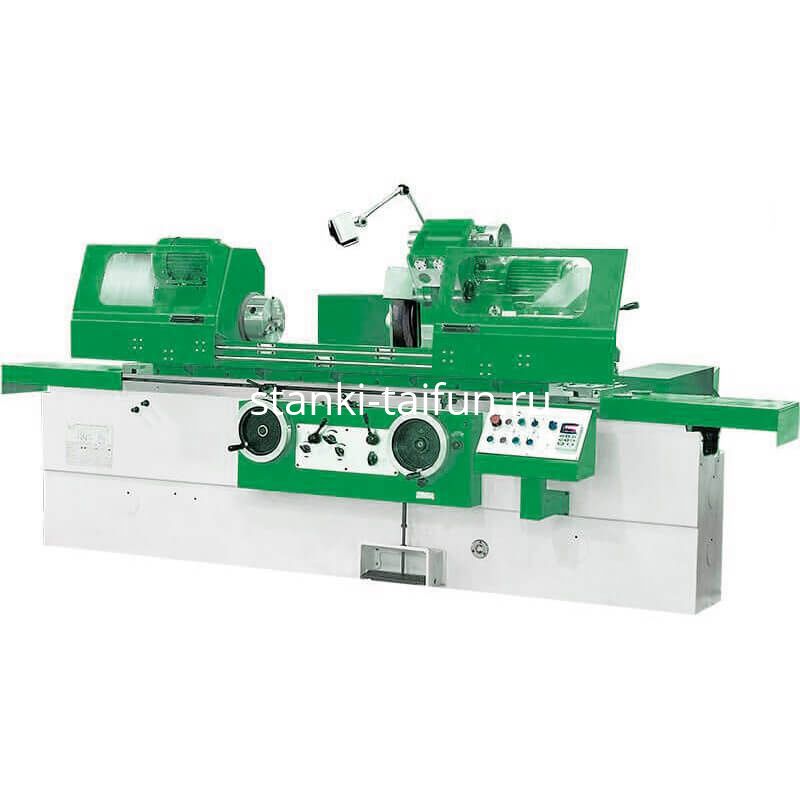

Круглошлифовальный станок с УЦИ КС-180Ф1 исп. №2
Круглошлифовальный станок с УЦИ КС-180Ф1 исп. №2
Наружное и внутреннее шлифование валов длиной до 1500 мм
Круглошлифовальный станок с УЦИ КС-180Ф1 исп. №2 предназначен для высокоточного шлифования наружных и внутренних цилиндрических поверхностей.
Диапазон наружного шлифования составляет 8–320 мм, внутреннего — 30–100 мм. Расстояние между центрами (РМЦ) — 1500 мм. Максимальная длина наружного шлифования — 1500 мм.
Станок оснащён устройством цифровой индикации, высокоточными подшипниками шлифовального шпинделя и системой подачи СОЖ с магнитным сепаратором. Стабильная станина из высококачественного чугуна обеспечивает жёсткость и качество обработки.
Отрасли применения и принцип работы
Оборудование применяется в тяжёлом и общем машиностроении, судостроении, энергетике, нефтегазовой отрасли, трубопроводном производстве и ремонтных цехах.
Принцип работы основан на вращении шлифовального круга размером 400×50×203 мм (1670 об/мин) и продольном перемещении стола. Передняя бабка поворачивается на +90°, шлифовальный шпиндель — в диапазоне −30°…+30°. Стол поворачивается до 3° по часовой стрелке и до 6° против часовой. Продольная подача стола регулируется в пределах 0,1–4 м/мин. Устройство внутреннего шлифования быстро переориентируется. Точность округлости — 2,5 мкм, цилиндричности — 8 мкм, шероховатость — Ra 0,2 мкм. Класс точности — Н.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Диаметр наружного шлифования | 8–320 мм |
| Диаметр внутреннего шлифования | 30–100 мм |
| Расстояние между центрами (РМЦ) | 1500 мм |
| Мощность двигателя шлифовальной головки | 5,5 кВт |
| Макс. вес заготовки | 150 кг |
| Размер шлифовального круга | 400×50×203 мм |
Сравнение с аналогами и преимущества
По сравнению с круглошлифовальными станками сходного класса (РМЦ 1500 мм, наружное шлифование 8–320 мм, высота центров 180 мм) модель КС-180Ф1 исп. №2 выделяется:
- наличием устройства цифровой индикации;
- возможностью быстрого перехода на внутреннее шлифование;
- системой СОЖ с магнитным сепаратором;
- высокоточными подшипниками шлифовального шпинделя;
- показателями точности (округлость 2,5 мкм, Ra 0,2 мкм).
Это обеспечивает стабильное качество поверхности и универсальность при обработке длинных цилиндрических деталей.
Примеры работ
На станке выполняют:
- наружное шлифование валов, осей и втулок диаметром до 320 мм и длиной до 1500 мм;
- внутреннее шлифование отверстий диаметром 30–100 мм;
- обработку цилиндрических и пологих конических поверхностей;
- работы по ремонту и изготовлению деталей для нефтегазового, энергетического и судостроительного оборудования.
Выгода для предприятия
Возможность наружного и внутреннего шлифования на одной установке, наличие УЦИ, система СОЖ с магнитным сепаратором и высокая жёсткость станины сокращают время переналадки и повышают качество обработки.
Склад запчастей и сервисная служба находятся в РФ — быстрое обслуживание без длительных ожиданий.
Гарантия 18 месяцев (при ПНР — до 24 месяцев).
Возможна покупка в рассрочку без переплаты от компании-поставщика или в лизинг на выгодных условиях от ведущих компаний РФ.
Комплектация и опции
Базовая комплектация: устройство цифровой индикации, устройство внутреннего шлифования, 3-кулачковый патрон, фланец шлифовального круга, шлифовальный диск, система подачи СОЖ с магнитным сепаратором, балансировочная стойка, твердосплавный центр, освещение рабочей зоны, закрытый люнет, комплект обслуживающего инструмента, руководство по эксплуатации на русском языке, декларация соответствия ТР ТС.
Возможные опции: система подачи СОЖ с бумажным фильтром.
Смотрите также: круглошлифовальный станок с УЦИ КС-180Ф1 исп. №1, круглошлифовальный станок с УЦИ КС-180Ф1 исп. №3, круглошлифовальный станок с УЦИ КС-180Ф1 исп. №4.
Круглошлифовальный станок с УЦИ КС-180Ф1 исп. №2 — практичное решение для тех, кому важны универсальность наружного и внутреннего шлифования длинных деталей, высокая точность и оперативный сервис на территории России.
- Устройство цифровой индикации.
- Устройство внутреннего шлифования.
- 3-кулачковый патрон.
- Фланец шлифовального круга.
- Шлифовальный диск.
- Система подачи СОЖ с магнитным сепаратором.
- Балансировочная стойка.
- Твердосплавный центр.
- Освещение рабочей зоны.
- Закрытый люнет.
- Комплект обслуживающего инструмента.
- Руководство по эксплуатации на русском языке.
- Декларация соответствия ТР ТС.
- Система подачи СОЖ с бумажным фильтром.
