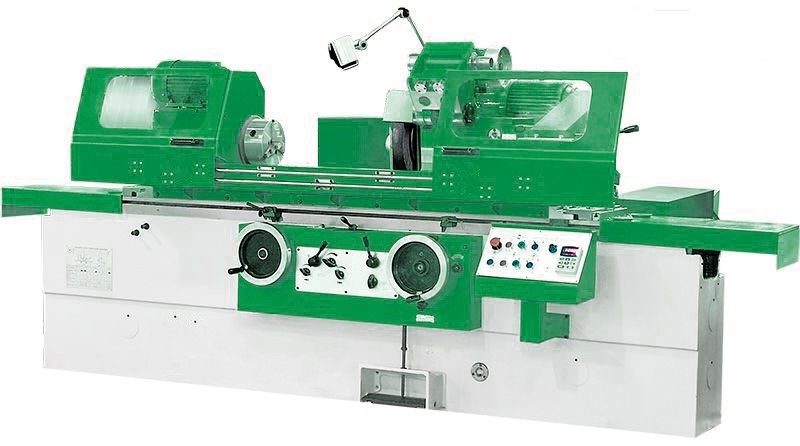

Круглошлифовальный станок с УЦИ КС-180Ф1 исп. №3
Круглошлифовальный станок с УЦИ КС-180Ф1 исп. №3 Наружное и внутреннее шлифование деталей длиной до 2000 мм
Круглошлифовальный станок с УЦИ КС-180Ф1 исп. №3 предназначен для шлифования наружных и внутренних цилиндрических и конических поверхностей.
Высота центров — 180 мм, расстояние между центрами — 2000 мм. Диапазон наружного шлифования — 8–320 мм, внутреннего — 30–100 мм. Максимальная масса заготовки — 500 кг.
Станок подходит для предприятий, которым требуется универсальное оборудование с устройством цифровой индикации, системой СОЖ с магнитным сепаратором и возможностью быстрого перехода на внутреннее шлифование.
Отрасли применения и принцип работы
Оборудование применяется в общем и тяжёлом машиностроении, судостроении, энергетике, нефтегазовой отрасли, трубопроводном производстве и ремонтных цехах.
Принцип работы основан на вращении заготовки в центрах или патроне и перемещении шлифовального круга. Шлифовальный шпиндель мощностью 7,5 кВт вращается со скоростью 1670 об/мин. Передняя бабка поворачивается на +90°, шлифовальная головка — в диапазоне ±30°. Продольная подача стола регулируется в пределах 0,1–3 м/мин. Устройство внутреннего шлифования обеспечивает обработку отверстий длиной до 125 мм.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Высота центров | 180 мм |
| Расстояние между центрами (РМЦ) | 2000 мм |
| Диаметр наружного шлифования | 8–320 мм |
| Диаметр внутреннего шлифования | 30–100 мм |
| Максимальная масса заготовки | 500 кг |
| Мощность шлифовальной головки | 7,5 кВт |
Сравнение с аналогами и преимущества
По сравнению с круглошлифовальными станками сходного класса (высота центров 180 мм, РМЦ 2000 мм, наружное шлифование до 320 мм) модель КС-180Ф1 исп. №3 выделяется:
- повышенной грузоподъёмностью до 500 кг;
- наличием устройства внутреннего шлифования;
- устройством цифровой индикации;
- системой СОЖ с магнитным сепаратором;
- точностью округлости 3 мкм и цилиндричности 8 мкм.
Это обеспечивает стабильное качество обработки и универсальность при работе с деталями значительной массы.
Примеры работ
На станке выполняют:
- наружное шлифование валов, осей и цилиндрических поверхностей;
- внутреннее шлифование отверстий диаметром 30–100 мм;
- обработку конических поверхностей;
- финишную обработку деталей для нефтегазового, энергетического и судостроительного оборудования.
Выгода для предприятия
Универсальность (наружное и внутреннее шлифование), высокая грузоподъёмность, точность класса Н и полная базовая комплектация сокращают время переналадки и повышают производительность.
Склад запчастей и сервисная служба находятся в РФ — быстрое обслуживание без длительных ожиданий. Гарантия 18 месяцев (при ПНР — до 24 месяцев).
Возможна покупка в рассрочку без переплаты от компании-поставщика или в лизинг на выгодных условиях от ведущих компаний РФ.
Комплектация и опции
Базовая комплектация: устройство цифровой индикации, устройство внутреннего шлифования, 3-кулачковый патрон, фланец шлифовального круга, шлифовальный диск, система подачи СОЖ с магнитным сепаратором, балансировочная стойка, твердосплавный центр, освещение рабочей зоны, закрытый люнет, комплект обслуживающего инструмента, руководство на русском языке, декларация соответствия ТР ТС.
Возможные опции: система подачи СОЖ с бумажным фильтром.
Смотрите также: круглошлифовальный станок с УЦИ КС-180Ф1 исп. №1, круглошлифовальный станок с УЦИ КС-180Ф1 исп. №3, круглошлифовальный станок с УЦИ КС-180Ф1 исп. №4.
Круглошлифовальный станок с УЦИ КС-180Ф1 исп. №3 — практичное решение для тех, кому важны универсальность наружного и внутреннего шлифования, высокая грузоподъёмность и оперативный сервис на территории России.
- Устройство цифровой индикации.
- Устройство внутреннего шлифования.
- 3-кулачковый патрон.
- Фланец шлифовального круга.
- Шлифовальный диск.
- Система подачи СОЖ с магнитным сепаратором.
- Балансировочная стойка.
- Твердосплавный центр.
- Освещение рабочей зоны.
- Закрытый люнет.
- Комплект обслуживающего инструмента.
- Руководство по эксплуатации на русском языке.
- Декларация соответствия ТР ТС.
- Система подачи СОЖ с бумажным фильтром.
