Плоскошлифовальный станок с УЦИ ПС-40100Ф1 исп. №2

Плоскошлифовальный станок с УЦИ ПС-40100Ф1 исп. №2 Точная обработка плоских поверхностей с гидравлической подачей

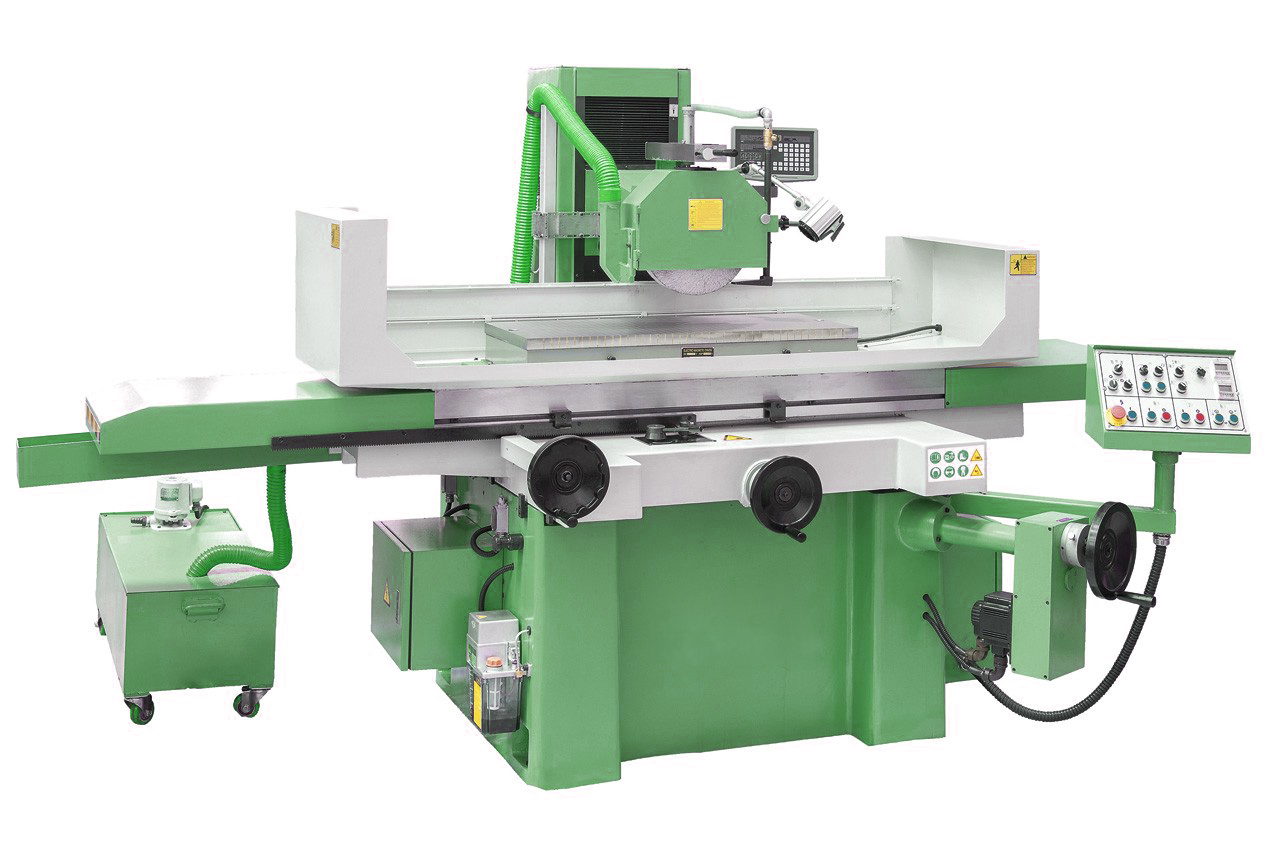

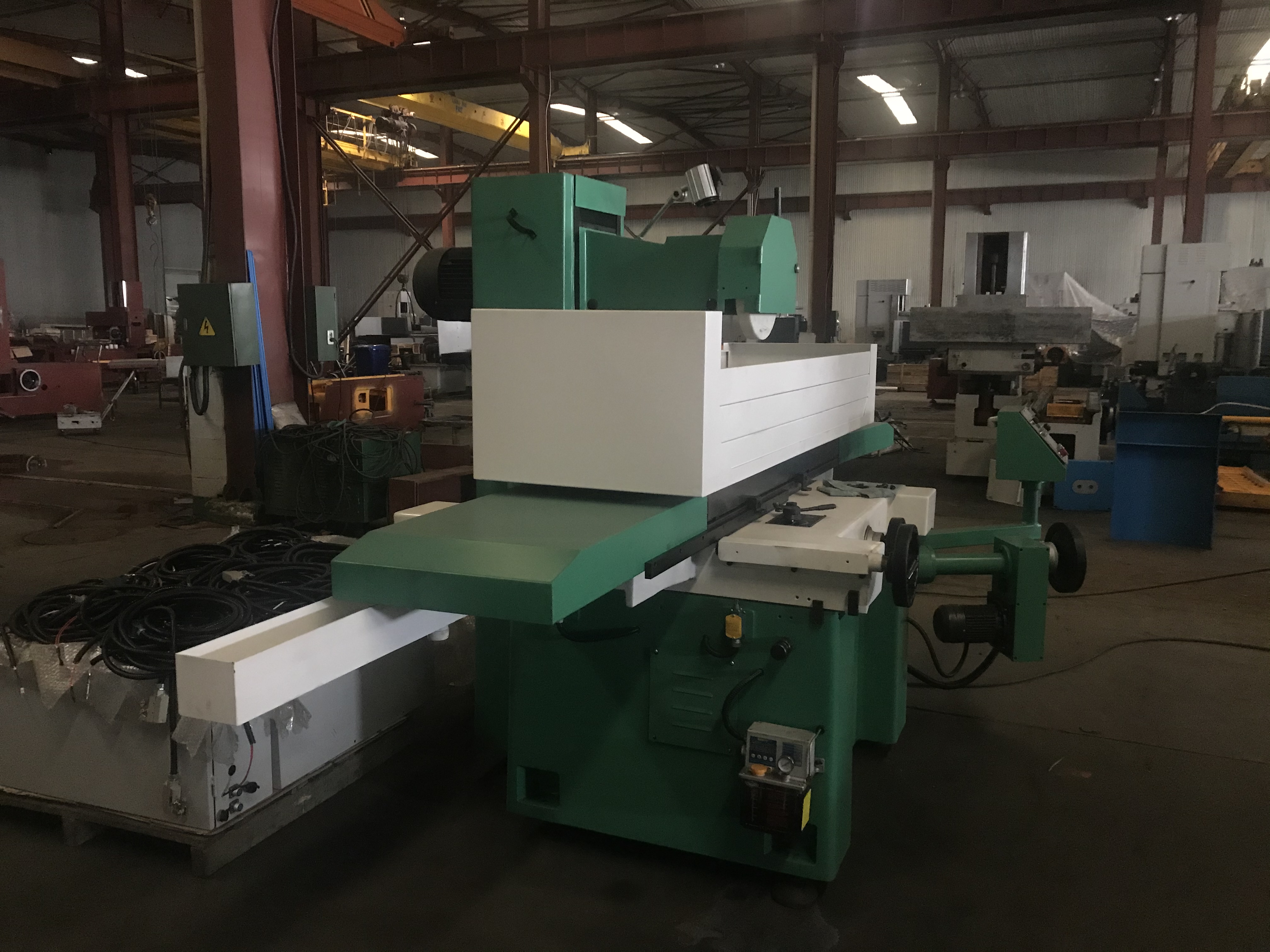

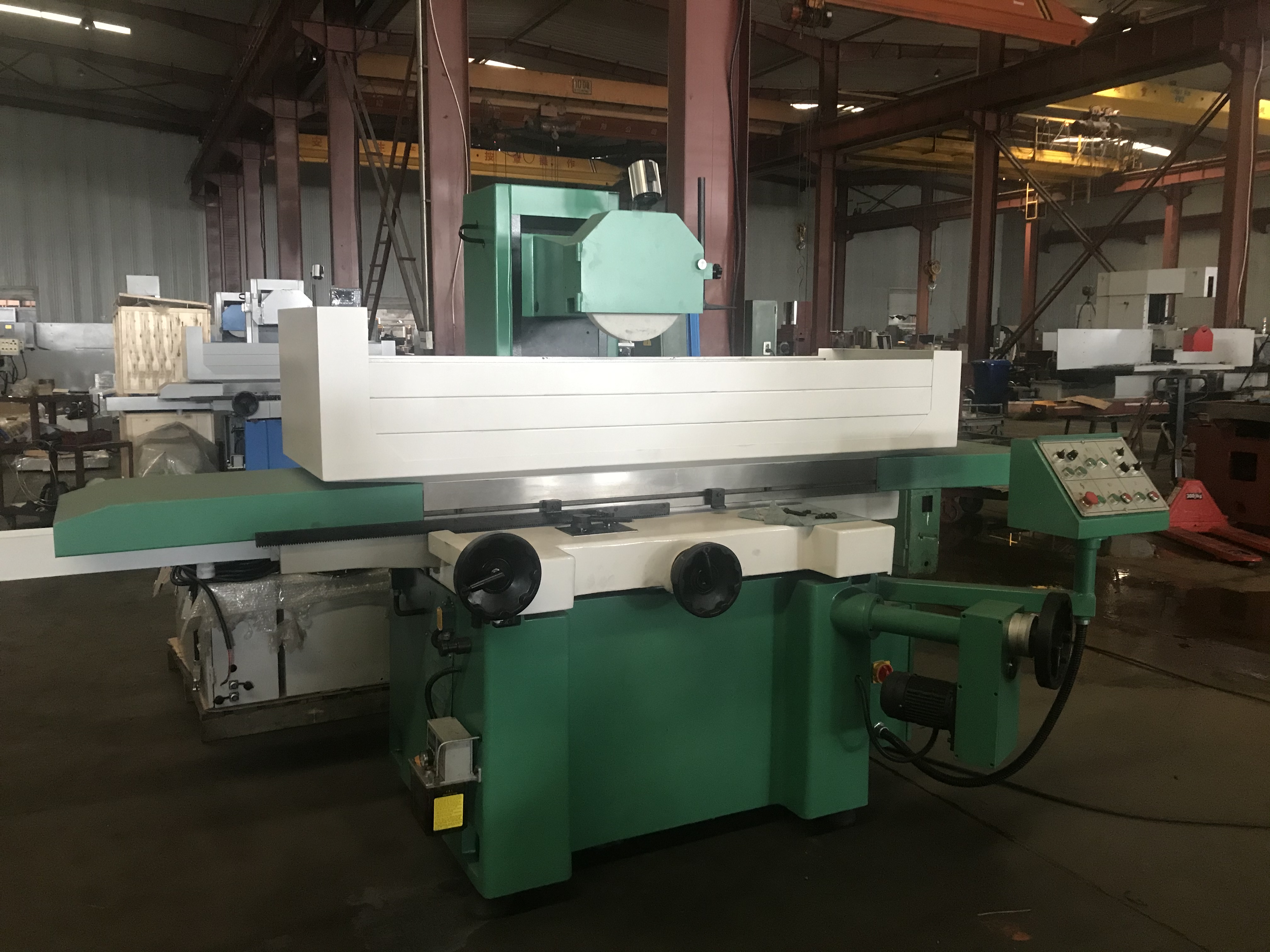

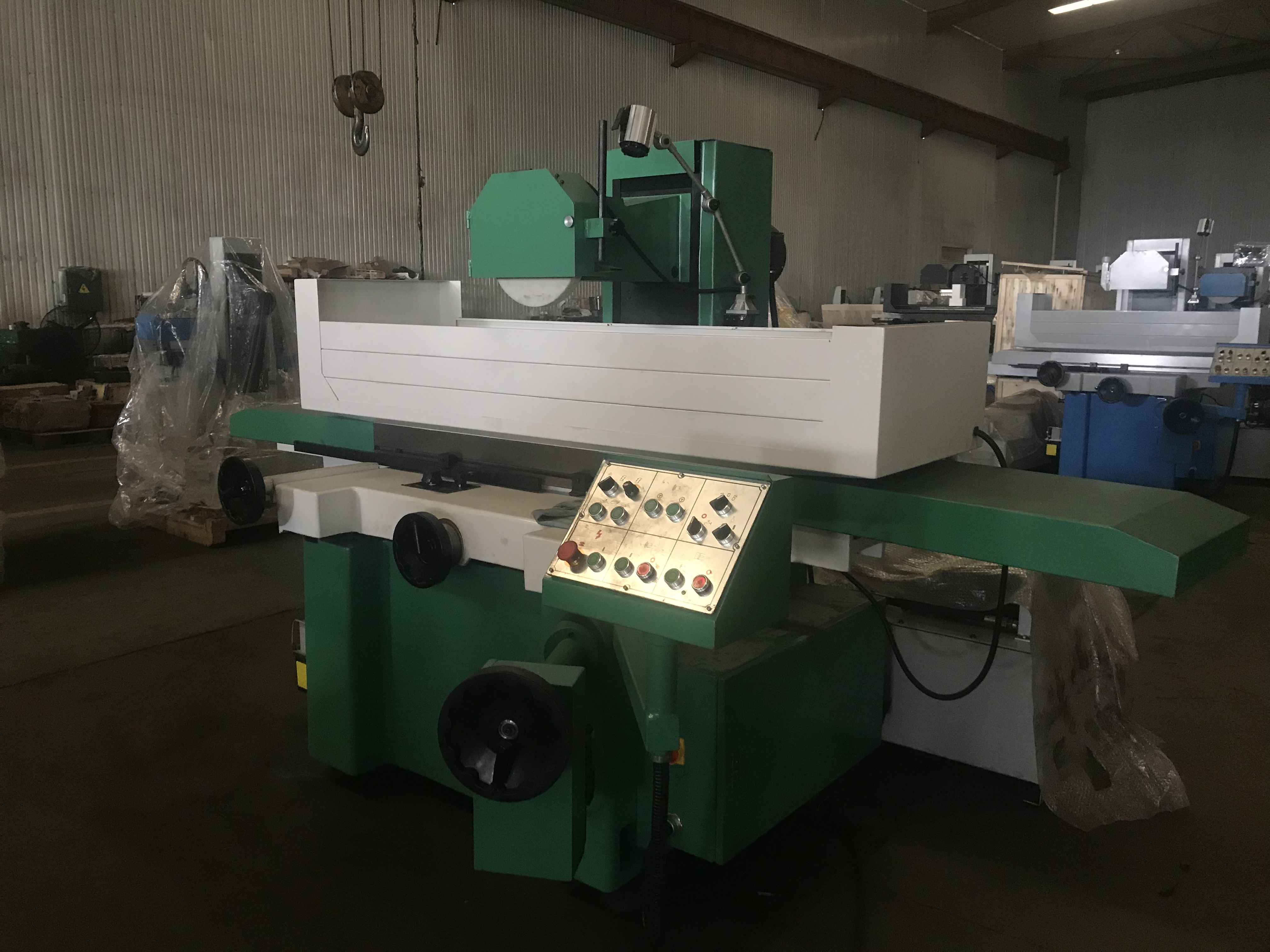

Плоскошлифовальный станок с УЦИ ПС-40100Ф1 исп. №2 предназначен для высокопроизводительной обработки плоских поверхностей деталей с обеспечением высокой точности и гладкости.

Рабочий стол размером 406×1020 мм позволяет установить электромагнитную плиту 400×1000 мм. Максимальная грузоподъёмность стола — 600 кг. Шпиндель оснащён усиленными подшипниками японской фирмы NSK.

Станок подходит для предприятий, которым требуется надёжное оборудование с гидравлической продольной подачей, автоматической поперечной подачей и системой СОЖ с магнитным сепаратором.

Отрасли применения и принцип работы

Оборудование применяется в общем и тяжёлом машиностроении, судостроении, энергетике, нефтегазовой отрасли, трубопроводном производстве и ремонтных цехах.

Принцип работы основан на продольном перемещении стола с помощью гидроцилиндра (скорость 7–23 м/мин), автоматической поперечной подаче (0,1–8 мм/ход) и вертикальном перемещении шлифовального узла. Шлифовальный круг диаметром 350 мм вращается со скоростью 1450 об/мин. Возможны режимы сухого шлифования и шлифования с применением охлаждающей жидкости. Устройство цифровой индикации на две координаты обеспечивает точный контроль перемещений.

Основные технические характеристики

Сравнение с аналогами и преимущества

По сравнению с плоскошлифовальными станками сходного класса (стол около 400×1000 мм, мощность шпинделя 5,5 кВт) модель ПС-40100Ф1 исп. №2 выделяется:

• шпинделем с подшипниками NSK;
• системой СОЖ с магнитным сепаратором;
• гидравлической продольной подачей и автоматической поперечной;
• ускоренной вертикальной подачей (460 мм/мин);
• наличием УЦИ на две координаты в базовой комплектации.

Это обеспечивает стабильную точность класса Н и удобство эксплуатации при обработке деталей массой до 600 кг.

Примеры работ

На станке выполняют:

• шлифование плоских поверхностей;
• обработку оснований, плит, направляющих;
• финишную обработку корпусных деталей, фланцев и заготовок;
• обеспечение высокой гладкости поверхностей для нефтегазового, энергетического и судостроительного оборудования.

Выгода для предприятия

Высокая жёсткость конструкции, японские подшипники NSK, полная базовая комплектация с УЦИ и электромагнитной плитой сокращают время наладки и повышают производительность.

Склад запчастей и сервисная служба находятся в РФ — быстрое обслуживание без длительных ожиданий. Гарантия 18 месяцев (при ПНР — до 24 месяцев).

Возможна покупка в рассрочку без переплаты от компании-поставщика или в лизинг на выгодных условиях от ведущих компаний РФ.

Комплектация и опции

Базовая комплектация: устройство цифровой индикации на 2 координаты, электромагнитная плита 400×1000 мм, ускоренная вертикальная подача, автоматическое устройство размагничивания, автоматическая поперечная подача, стандартный шлифовальный круг, фланец, балансировочный вал и стенд, лампа освещения, центральная система смазки, система СОЖ с магнитным сепаратором, выравнивающие винты и пластины, комплект инструмента, руководство на русском языке, декларация соответствия ТР ТС.

Возможные опции: дополнительная электромагнитная плита, прецизионные и синусные тиски, система СОЖ с магнитным сепаратором и бумажным фильтром, система СОЖ с устройством удаления пыли, дополнительный шлифовальный круг.

Смотрите также: плоскошлифовальный станок с УЦИ ПС-40100Ф1 исп. №1, плоскошлифовальный станок с УЦИ ПС-40100Ф1 исп. №3.

Плоскошлифовальный станок с УЦИ ПС-40100Ф1 исп. №2 — практичное решение для тех, кому важны точность обработки плоских поверхностей, надёжность и оперативный сервис на территории России.
