Плоскошлифовальный станок с УЦИ ПС-40100Ф1 исп. №3

Плоскошлифовальный станок с УЦИ ПС-40100Ф1 исп. №3 Автоматическая вертикальная подача и PLC-управление

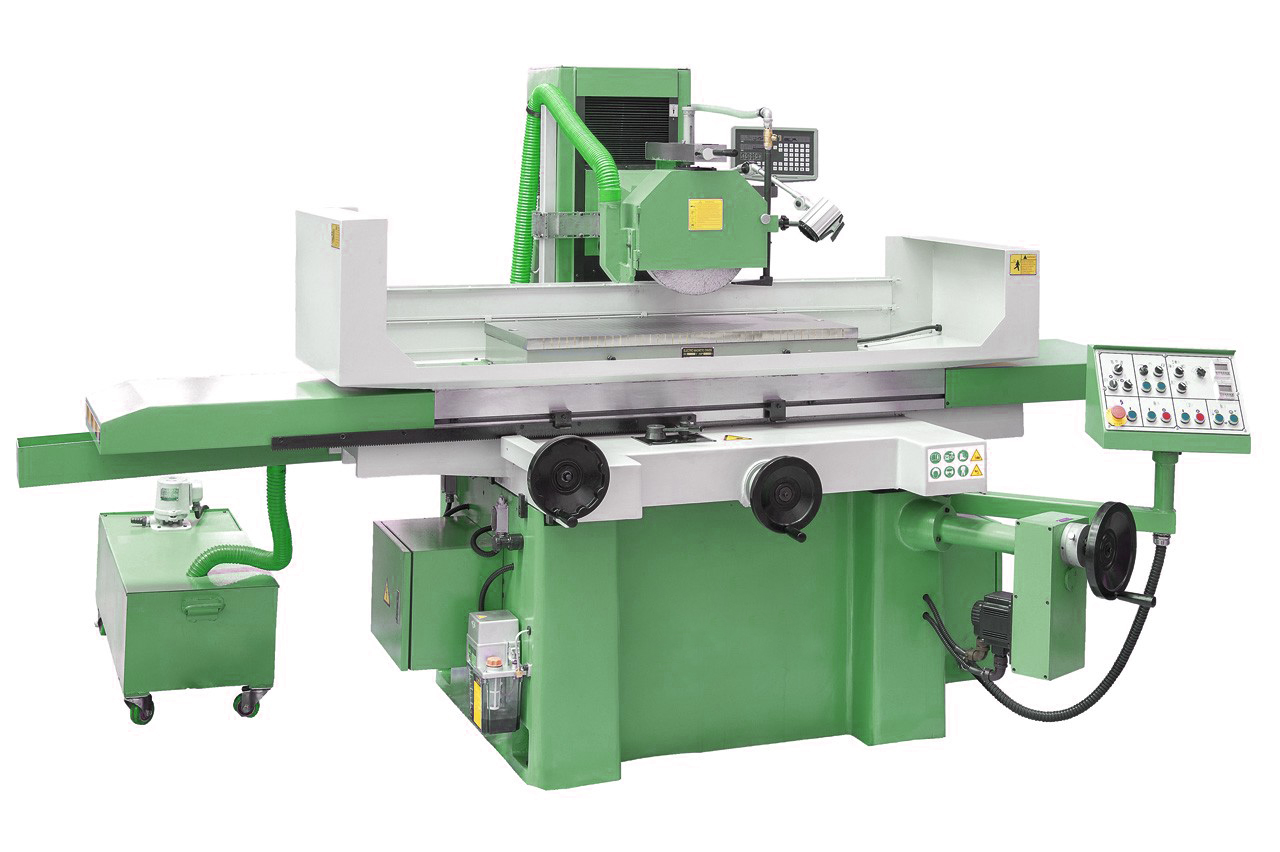

Плоскошлифовальный станок с УЦИ ПС-40100Ф1 исп. №3 предназначен для высокопроизводительной обработки плоских поверхностей с высокой точностью и гладкостью.

Рабочий стол 406×1020 мм позволяет установить электромагнитную плиту 400×1000 мм. Максимальная грузоподъёмность стола — 600 кг. Шпиндель оснащён усиленными подшипниками японской фирмы NSK.

Станок отличается панелью управления с контроллером PLC и сервомотором автоматической вертикальной подачи (шаг от 0,005 мм). Подходит для предприятий, которым требуется надёжное оборудование с полной автоматизацией подач.

Отрасли применения и принцип работы

Оборудование применяется в общем и тяжёлом машиностроении, судостроении, энергетике, нефтегазовой отрасли, трубопроводном производстве и ремонтных цехах.

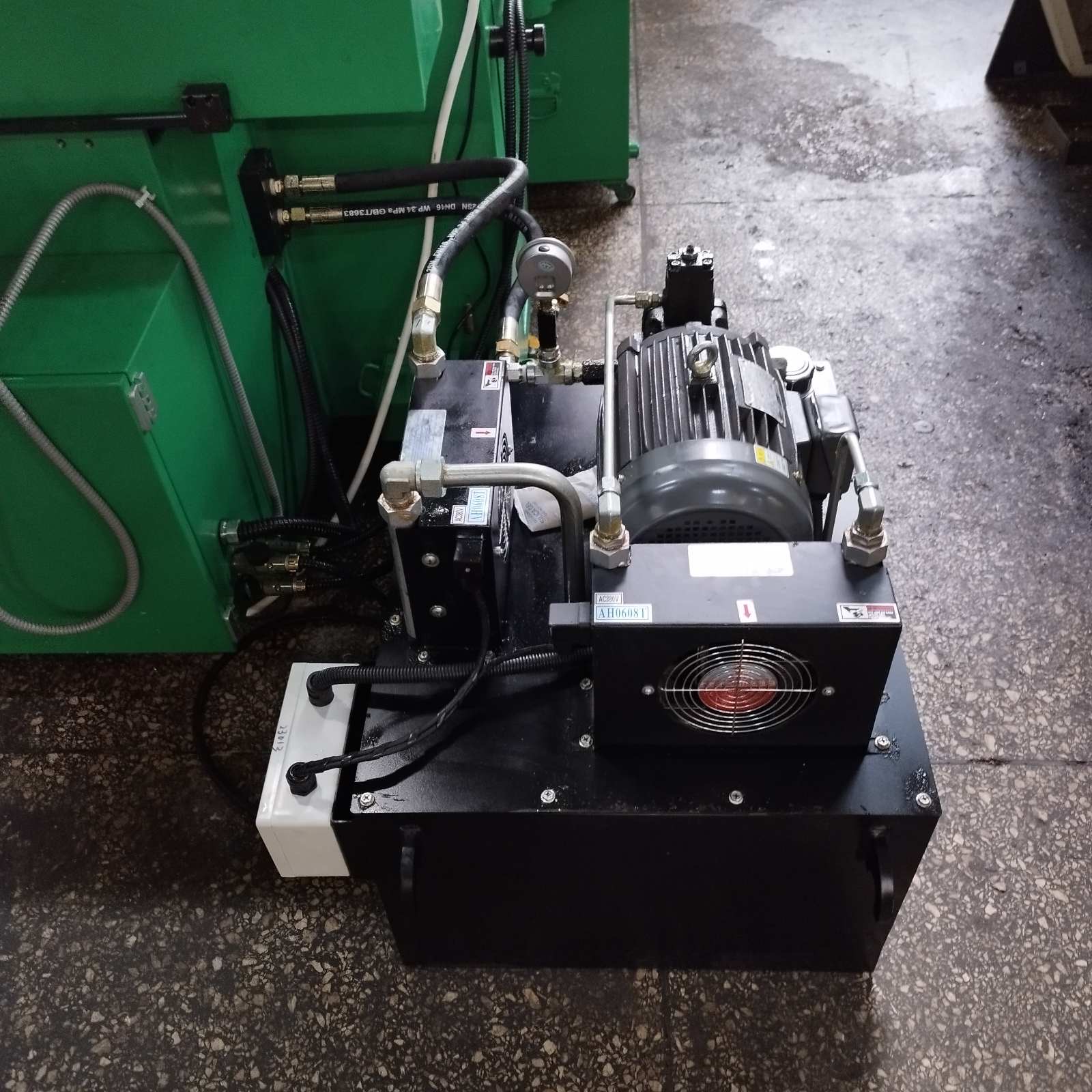

Принцип работы основан на продольном перемещении стола гидроцилиндром (скорость 7–23 м/мин), автоматической поперечной подаче (0,1–8 мм/ход) и автоматической вертикальной подаче шлифовального узла (0,005–0,05 мм). Шлифовальный круг диаметром 350 мм вращается со скоростью 1450 об/мин. Возможны режимы сухого шлифования и шлифования с СОЖ. Устройство цифровой индикации на две координаты и PLC-контроллер обеспечивают точный контроль и автоматизацию цикла.

Основные технические характеристики

Сравнение с аналогами и преимущества

По сравнению с плоскошлифовальными станками сходного класса (стол около 400×1000 мм, мощность шпинделя 5,5 кВт) модель ПС-40100Ф1 исп. №3 выделяется:

• шпинделем с подшипниками NSK;
• панелью с контроллером PLC и сервомотором автоматической вертикальной подачи;

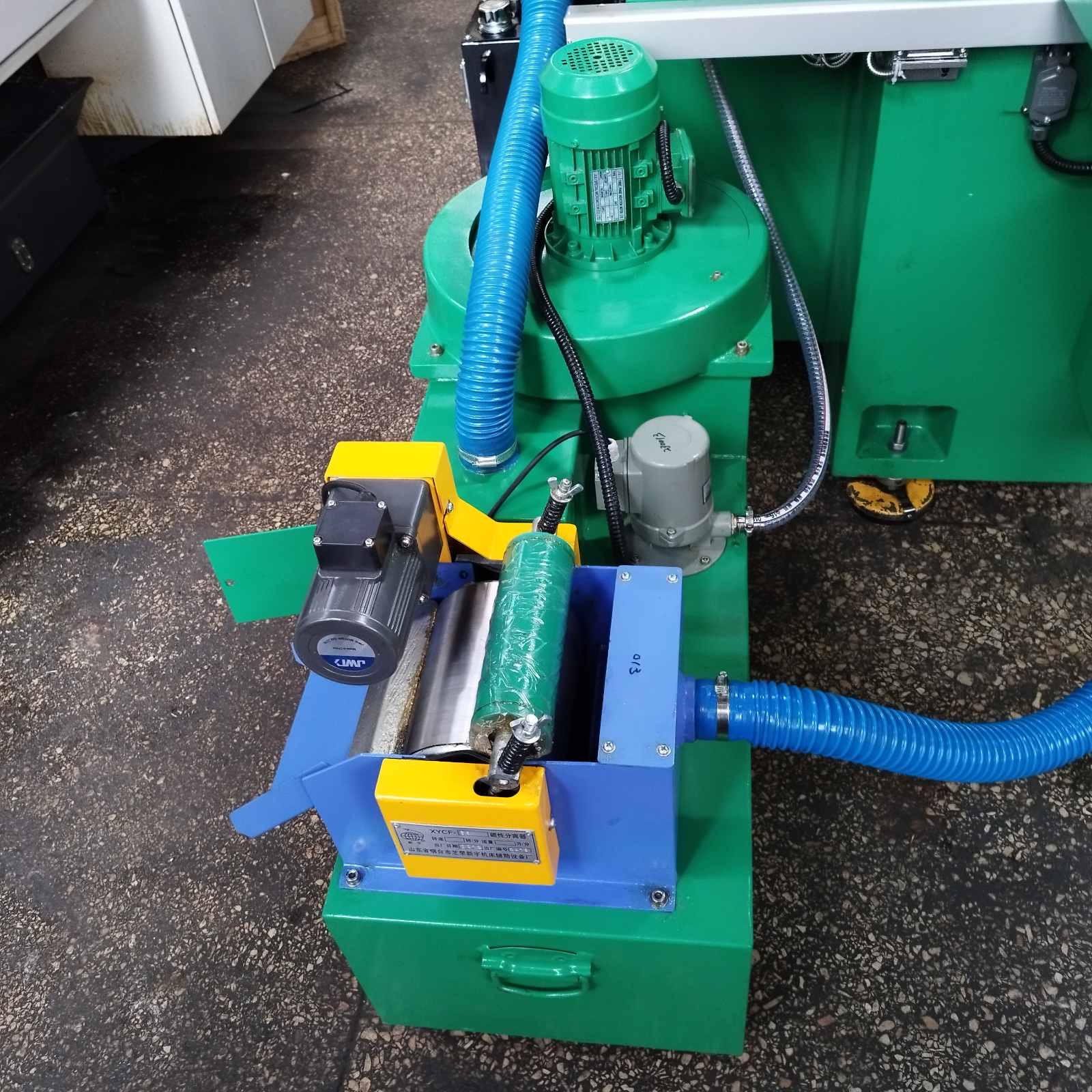

• системой СОЖ с магнитным сепаратором;
• гидравлической продольной и автоматической поперечной подачей;
• наличием УЦИ на две координаты в базовой комплектации.

Это обеспечивает более высокую степень автоматизации и стабильную точность класса Н при обработке деталей массой до 600 кг.

Примеры работ

На станке выполняют:

• шлифование плоских поверхностей;
• обработку оснований, плит, направляющих;
• финишную обработку корпусных деталей, фланцев и заготовок;
• обеспечение высокой гладкости поверхностей для нефтегазового, энергетического и судостроительного оборудования.

Выгода для предприятия

Автоматическая вертикальная подача, японские подшипники NSK, PLC-управление и полная базовая комплектация сокращают время наладки и повышают производительность.

Склад запчастей и сервисная служба находятся в РФ — быстрое обслуживание без длительных ожиданий. Гарантия 18 месяцев (при ПНР — до 24 месяцев).

Возможна покупка в рассрочку без переплаты от компании-поставщика или в лизинг на выгодных условиях от ведущих компаний РФ.

Комплектация и опции

Базовая комплектация: устройство цифровой индикации на 2 координаты, электромагнитная плита 400×1000 мм, ускоренная вертикальная подача, контроллер автоматического шлифования PLC, автоматическое устройство размагничивания, автоматическая поперечная подача, стандартный шлифовальный круг, фланец, балансировочный вал и стенд, лампа освещения, центральная система смазки, система СОЖ с магнитным сепаратором, выравнивающие винты и пластины, комплект инструмента, руководство на русском языке, декларация соответствия ТР ТС.

Возможные опции: дополнительная электромагнитная плита, прецизионные и синусные тиски, система СОЖ с магнитным сепаратором и бумажным фильтром, система СОЖ с устройством удаления пыли, дополнительный шлифовальный круг.

Смотрите также: плоскошлифовальный станок с УЦИ ПС-40100Ф1 исп. №1, плоскошлифовальный станок с УЦИ ПС-40100Ф1 исп. №2.

Плоскошлифовальный станок с УЦИ ПС-40100Ф1 исп. №3 — практичное решение для тех, кому важны автоматизация вертикальной подачи, точность обработки плоских поверхностей и оперативный сервис на территории России.
