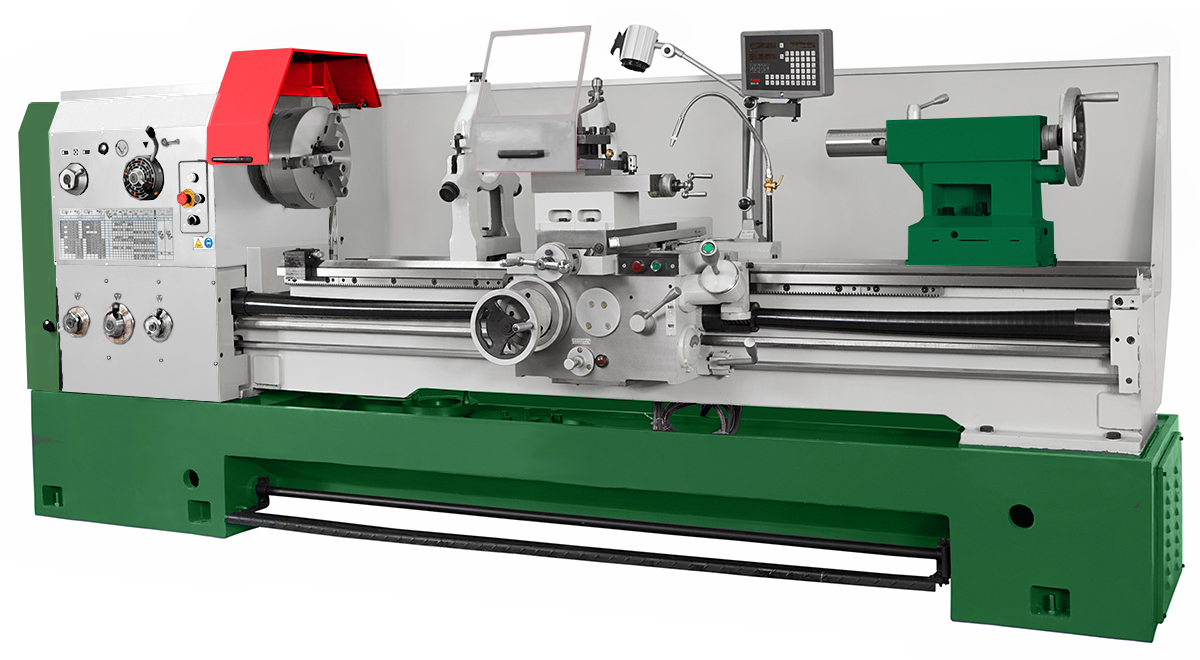

Токарный винторезный станок с УЦИ ТС-500Ф1 исп. №4
Характеристики
Мощность мотора:
9 кВт
Ø над станиной:
500 мм
РМЦ :
3000 мм
Отверстие шпинделя:
105 мм
Преимущества
🢒 Мощный главный мотор шпинделя
🢒 Максимальная комплектация поставки
🢒 Электрокомпоненты - Siemens
🢒 Фрикционная муфта главного привода
В наличии
Подберем удобный способ оплаты:
Доставка по РФ и СНГ
ПНР и Инструктаж персонала
Склад запчастей в РФ
Гарантия до 24-х месяцев
Преимущества станка ТС-500Ф1 исп. №4:
- Надежный станок промышленного класса, предназначен для работы на предприятиях и заводах с максимально загруженными производствами.
- Современный аналог станка токарного 1В625М, 16К25.
-
На станке токарном ТС-500Ф1 исп. №4 можно выполнять обтачивание цилиндрических поверхностей, подрезание торцов, вытачивание наружных канавок, отрезание металла, сверление, рассверливание, зенкерование, развертывание, растачивание отверстий, нарезание внутренних канавок, центрование, обработку, поверхностей фасонными резцами, нарезание резьбы плашками, метчиками, резцами, обработку конических поверхностей.
-
Направляющие прошли индуктивную закалку и отшлифованы.
-
Шпиндель из высокопрочной легированной стали.
-
Фрикционная муфта главного привода токарного станка ТС-500Ф1 исп. №4 плавно переключает вращение шпинделя на прямое или обратное без остановки электродвигателя.
-
Для нарезания различных типов резьб нет необходимости менять шестерни гитары подач. Режимы нарезания всех доступных резьб выбираются на панели управления простым переключением рычагов.
-
На станке установлен 4-х позиционный резцедержатель.
-
Устройство цифровой индикации по 2-м осям.
-
Станок оснащен системой подачи охлаждающей жидкости в зону резания.
-
Станок оснащен функцией быстрой подачи суппорта по двум осям.
-
Ножной механический тормоз шпинделя.
-
Продольная и поперечная ускоренные подачи суппорта.
-
Защитный экран резцедержателя с большим окном.
-
Шестерни в шпиндельной бабке прошли термообработку и отшлифованы.
-
Шестерни в коробке подач прошли термообработку и притирку электрокорундом.
-
Шкаф управления: электрокомпоненты станка марки Siemens.
-
Станок оборудован штатным освещением.
-
В базовой комплектации оснащен конусной линейкой.
-
Кожух ходового винта.
-
Цельнолитое основание станины из высококачественного чугуна.
-
Исполнение станка - стандарт CE и ЕАС.
-
Заводская гарантия на станок ТС-500Ф1 исп. №4 составляет 18 месяцев, гарантия при ПНР 24 месяца.
-
Пожалуй, лучшее предложение на рынке станочного оборудования в России!
Напряжение сети, В
380
Потребляемая мощность, кВт
15
Мощность главного двигателя, кВт
9
Высота центров, мм
250
Расстояние между центрами, мм
3000
Полезная длина обработки, мм
2820
Макс. вес детали в центрах (с люнетами), кг
2000
Макс. диаметр обработки над станиной, мм
500
Макс. диаметр обработки над суппортом, мм
300
Макс. диаметр обработки в ГАП, мм
710
Эффективная длина ГАП, мм
230
Ширина станины, мм
405
Диаметр сквозного отверстия в шпинделе, мм
Ø105
Присоединительная поверхность шпинделя
D8
Конус шпинделя
МК6 1:20 Φ113
Частота вращения шпинделя, об/мин
36 - 1600
Количество ступеней вращения шпинделя
24
Продольная подача, мм/об
0,063 – 2,52
Поперечная подача, мм/об
0,027 – 1,07
Продольное ускоренное перемещение
есть
Поперечное ускоренное перемещение
есть
Пределы шага нарезаемых метрических резьб (22 шага), мм
1 – 14
Пределы шага нарезаемых дюймовых резьб (26 шагов)
28 – 2 T.P. I
Пределы шага нарезаемых трапецеидальных резьб (24 шага)
56 – 4 D.P
Пределы шага нарезаемых модульных резьб (18 шагов)
0.5 - 7
Диаметр ходового винта, мм
Ø40
Шаг резьбы ходового винта, мм
12
Ход верхней каретки суппорта, мм
145
Ход поперечной каретки суппорта, мм
360
Макс. размер державки, мм
25х25
Внутренний конус пиноли задней бабки
МК5
Диаметр пиноли задней бабки, мм
75
Ход пиноли задней бабки, мм
150
Поперечное смещение задней бабки, мм
±15
Уровень шума, Дб
85
Класс точности
Н
ДхШхВ модели, мм
4700х1150х2200
Масса станка, кг
3450
- 3-кулачковый патрон Ø 320 мм.
- 4-кулачковый патрон Ø 400 мм.
- Планшайба Ø 430 мм.
- Неподвижный люнет Ø 6 - 125 мм.
- Неподвижный люнет Ø 100 - 200 мм.
- Подвижный люнет Ø 6 – 100 мм.
- 2-оси УЦИ.
- 4-х позиционный резцедержатель.
- Галогеновый светильник.
- Система подачи СОЖ.
- Защитное ограждение патрона.
- Резцедержатель с защитным экраном.
- Вращающийся центр.
- Не вращающийся центр.
- Поддон для стружки
- Конусная линейка.
- Комплект сменных шестерен.
- Комплект обслуживающего инструмента.
- Руководство по эксплуатации на русском языке.
- Декларация соответствия ТР ТС.
- Кулачки обратные к 3-кулачковому токарному патрону К11-320 мм (к-т из 3 шт.)
- Кулачки прямые к 3-кулачковому токарному патрону К11-320 мм (к-т из 3 шт.)
- Комплект приводных ремней (4 шт.)
- NSK подшипники шпинделя (производство Япония)
