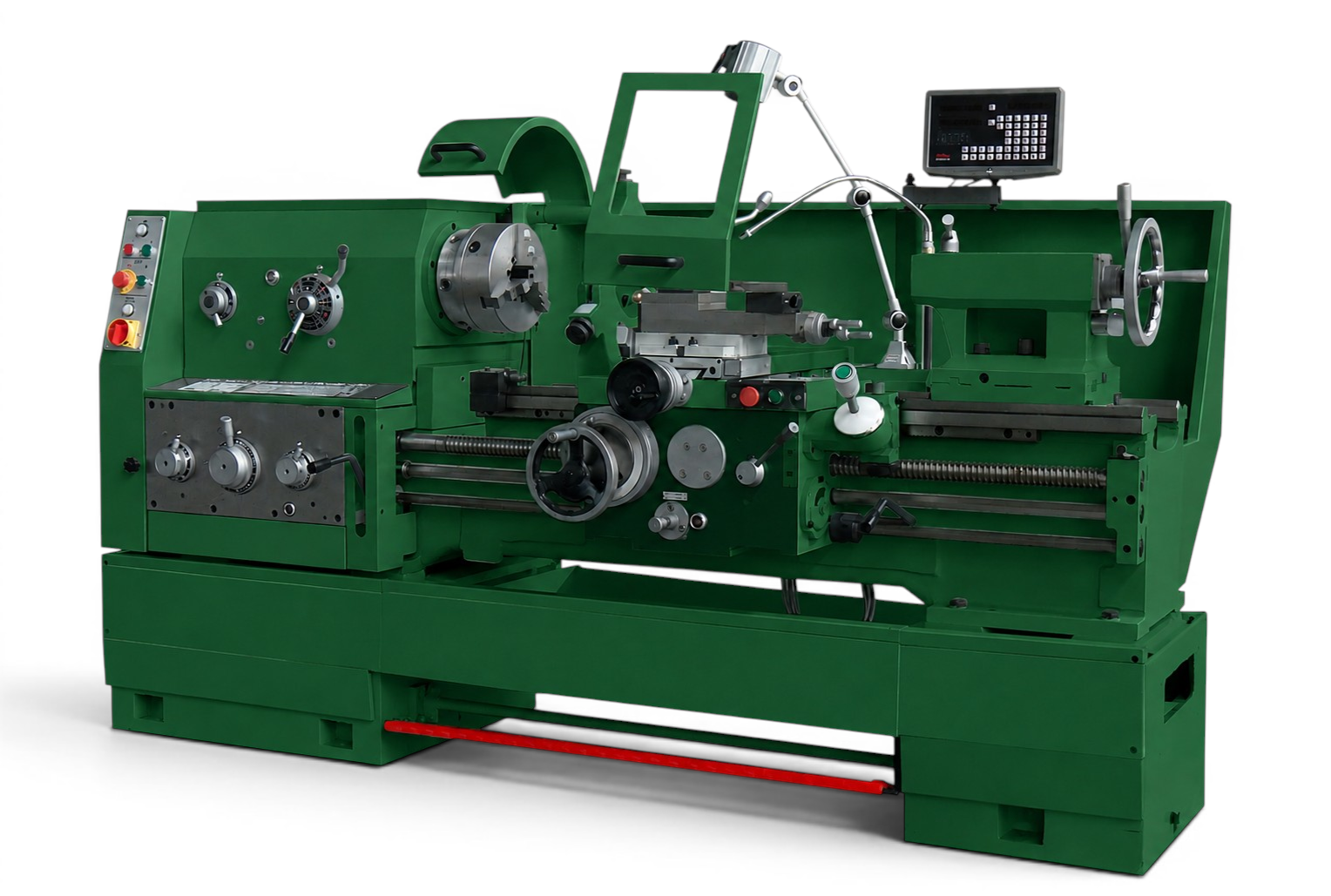

Токарный винторезный станок с УЦИ ТС-500Ф1 исп. №2
Преимущества станка ТС-500Ф1 исп. №2:
ТС-500Ф1 исп. №2 — мощный токарно-винторезный станок с УЦИ промышленного класса
Надёжный станок для предприятий и заводов с высокой загрузкой. Современный аналог классических моделей 1В625М и 16К25, но с улучшенной комплектацией, цифровой индикацией и более удобным управлением прямо в базовой поставке.
Почему выбирают ТС-500Ф1 исп. №2
- Промышленный класс — рассчитан на интенсивную работу в условиях максимально загруженного производства.
- Цельнолитое основание станины из высококачественного чугуна. Направляющие прошли индуктивную закалку и отшлифованы.
- Шпиндель из высокопрочной легированной стали. Шестерни шпиндельной бабки термообработаны и отшлифованы, шестерни коробки подач — термообработаны и притёрты электрокорундом.
- Фрикционная муфта главного привода — плавное переключение направления вращения шпинделя без остановки электродвигателя.
- Нарезание резьб без смены шестерён гитары — все режимы (метрические, дюймовые, модульные, трапецеидальные) выбираются простым переключением рычагов.
- Устройство цифровой индикации (УЦИ) по 2 осям — точный контроль перемещений.
- 4-позиционный резцедержатель, защитный экран с большим окном, система подачи СОЖ, ножной механический тормоз, ускоренные подачи суппорта по двум осям.
- Электрокомпоненты Siemens, штатное освещение, кожух ходового винта, конусная линейка в базовой комплектации.
- Исполнение соответствует стандартам CE и ЕАС.
Основные характеристики:
- Максимальный диаметр над станиной — 500 мм
- Над суппортом — 300 мм
- В выемке (ГАП) — 710 мм
- Расстояние между центрами — 1500 мм (полезная длина обработки 1320 мм)
- Отверстие шпинделя — Ø82 мм (опция Ø105 мм)
- Мощность главного двигателя — 9 кВт
- Частота вращения шпинделя — 9–1600 об/мин (24 ступени)
- Максимальный вес детали в центрах (с люнетами) — 1300 кг
Примеры деталей и операций, которые можно выполнять
Станок позволяет производить широкий спектр токарных работ:
- обтачивание цилиндрических поверхностей;
- подрезание торцов;
- вытачивание наружных и внутренних канавок;
- отрезание;
- сверление, рассверливание, зенкерование, развёртывание;
- растачивание отверстий;
- центрование;
- обработка фасонными резцами;
- нарезание резьбы плашками, метчиками и резцами (метрической, дюймовой, модульной, трапецеидальной);
- обработка конических поверхностей.
Типичные детали: валы и оси (включая более крупные), втулки, фланцы, кольца, диски, переходные втулки, детали с резьбой и конусами, заготовки для дальнейшего использования в машиностроении.
Стандартная комплектация включает: 3-кулачковый патрон Ø320 мм, 4-кулачковый патрон Ø400 мм, планшайбу Ø430 мм, неподвижные и подвижный люнеты, 2-осевое УЦИ, 4-позиционный резцедержатель, галогеновый светильник, систему СОЖ, защитное ограждение патрона, вращающийся и невращающийся центры, поддон для стружки, конусную линейку, комплект сменных шестерён, комплект инструмента, руководство на русском языке и декларацию ТР ТС.
Гарантия: 18 месяцев, при проведении пусконаладочных работ — 24 месяца.
Преимущества относительно типичных аналогов
В отличие от многих устаревших станков класса 16К25 и 1В625М, ТС-500Ф1 исп. №2 уже в базовой комплектации оснащён УЦИ по двум осям, фрикционной муфтой, электроникой Siemens, полной защитой и расширенным набором оснастки (более крупные патроны и люнеты). Нарезание резьб выполняется без замены шестерён гитары — это экономит время. Индуктивно закалённые направляющие, термообработанные шестерни и мощный шпиндель обеспечивают надёжность при интенсивной эксплуатации. Опция отверстия шпинделя 105 мм дополнительно расширяет возможности. По соотношению комплектации, удобства и цены это одно из самых выгодных предложений в своём классе.
ТС-500Ф1 исп. №2 — практичный и мощный выбор для предприятий, которым нужен современный аналог проверенных токарных станков с увеличенными возможностями прямо «из коробки».
Готовы оснастить производство надёжным и производительным токарным станком? Оставьте заявку — мы оперативно подготовим коммерческое предложение и ответим на все вопросы. Свяжитесь с нами сегодня!
Опция сквозное отверстие шпинделя 105 мм:
| Изменения технических характеристик при заказе ТС-500Ф1 с отверстием шпинделя 105 мм | |
| Диаметр сквозного отверстия в шпинделе, мм | 105 |
| Ширина станины, мм | 405 |
| Частота вращения шпинделя, об/мин |
36 - 1600 |
| Продольная подача, мм/об | 0,063 – 2,52 |
| Поперечная подача, мм/об |
0,027 – 1,07 |
| Пределы шага нарезаемых метрических резьб (22 шага), мм | 1 – 14 |
| Пределы шага нарезаемых дюймовых резьб (26 шагов) | 28 – 2 T.P. I |
| Пределы шага нарезаемых трапецеидальных резьб (24 шага) | 56 – 4 D.P |
| Пределы шага нарезаемых модульных резьб (18 шагов) | 0.5 - 7 |
| Ход поперечной каретки суппорта, мм |
360 |
Комплектация поставки:
- 3-кулачковый патрон Ø 320 мм.
- 4-кулачковый патрон Ø 400 мм.
- Планшайба Ø 430 мм.
- Неподвижный люнет Ø 6 - 125 мм.
- Неподвижный люнет Ø 100 - 200 мм.
- Подвижный люнет Ø 6 – 100 мм.
- 2-оси УЦИ.
- 4-х позиционный резцедержатель.
- Галогеновый светильник.
- Система подачи СОЖ.
- Защитное ограждение патрона.
- Резцедержатель с защитным экраном.
- Вращающийся центр.
- Не вращающийся центр.
- Поддон для стружки
- Конусная линейка.
- Комплект сменных шестерен.
- Комплект обслуживающего инструмента.
- Руководство по эксплуатации на русском языке.
- Декларация соответствия ТР ТС.
Возможные опции:
- Кулачки обратные к 3-кулачковому токарному патрону К11-320 мм (к-т из 3 шт.)
- Кулачки прямые к 3-кулачковому токарному патрону К11-320 мм (к-т из 3 шт.)
- Комплект приводных ремней (4 шт.)
- NSK подшипники шпинделя (производство Япония)

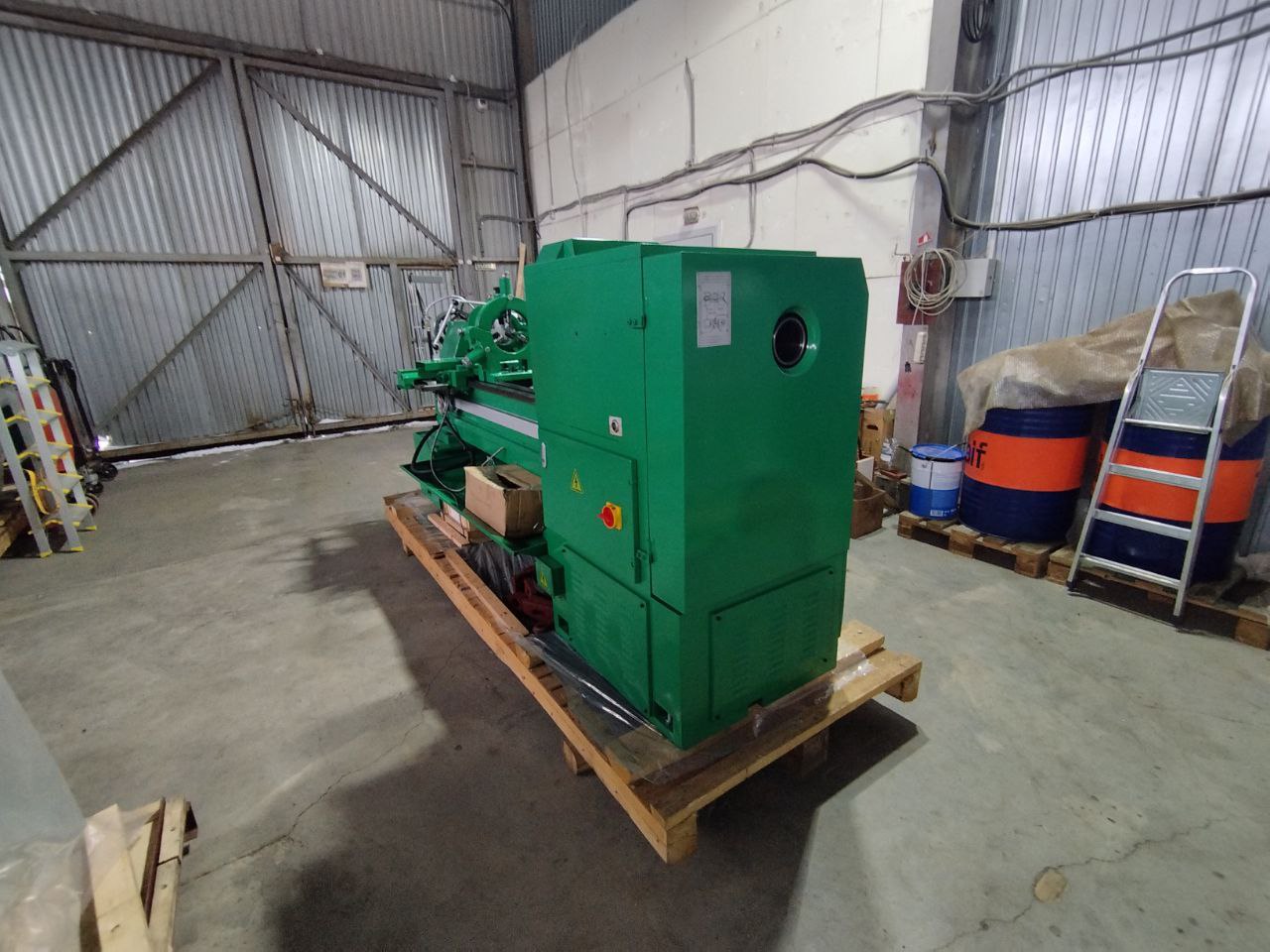

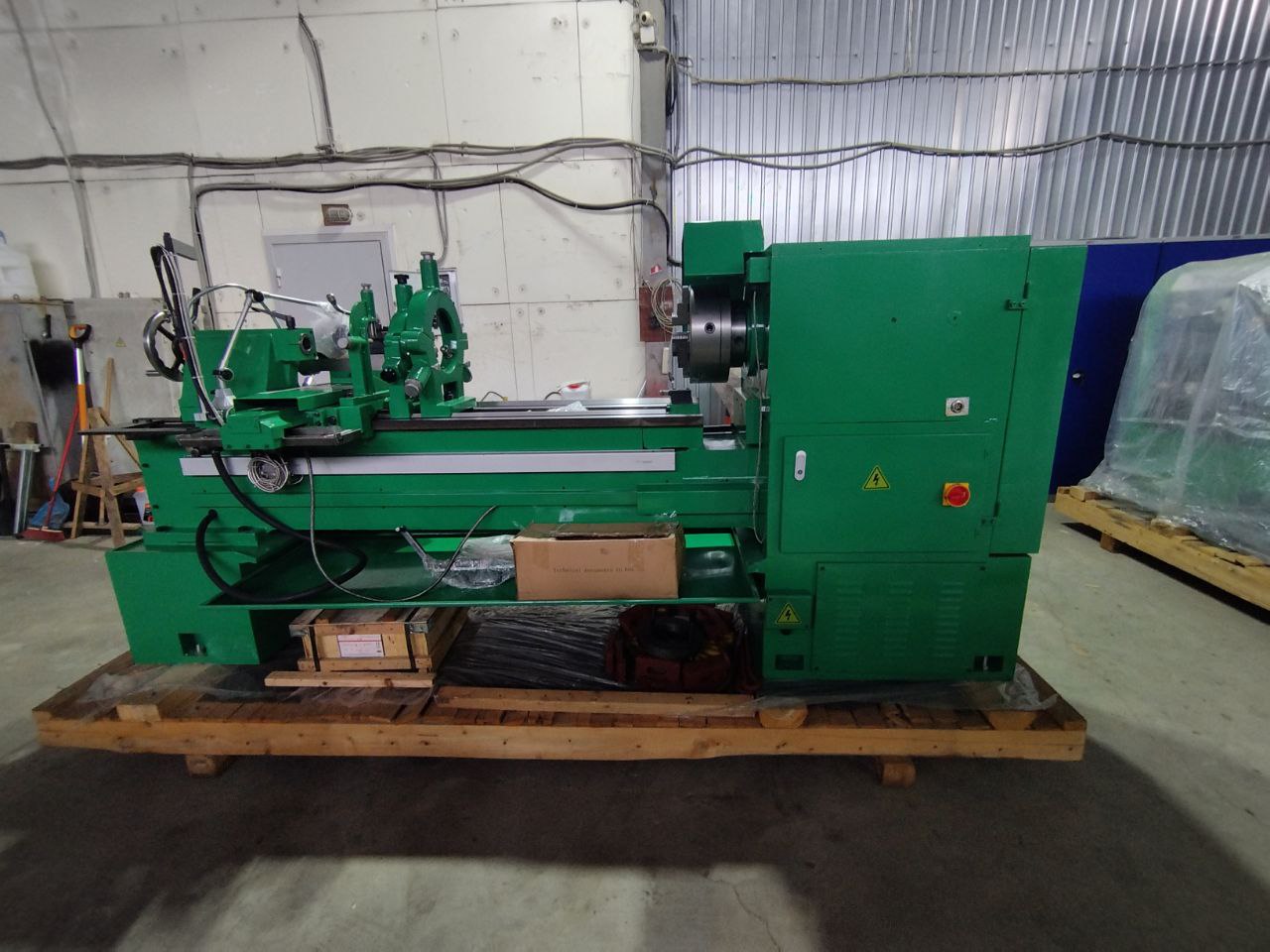

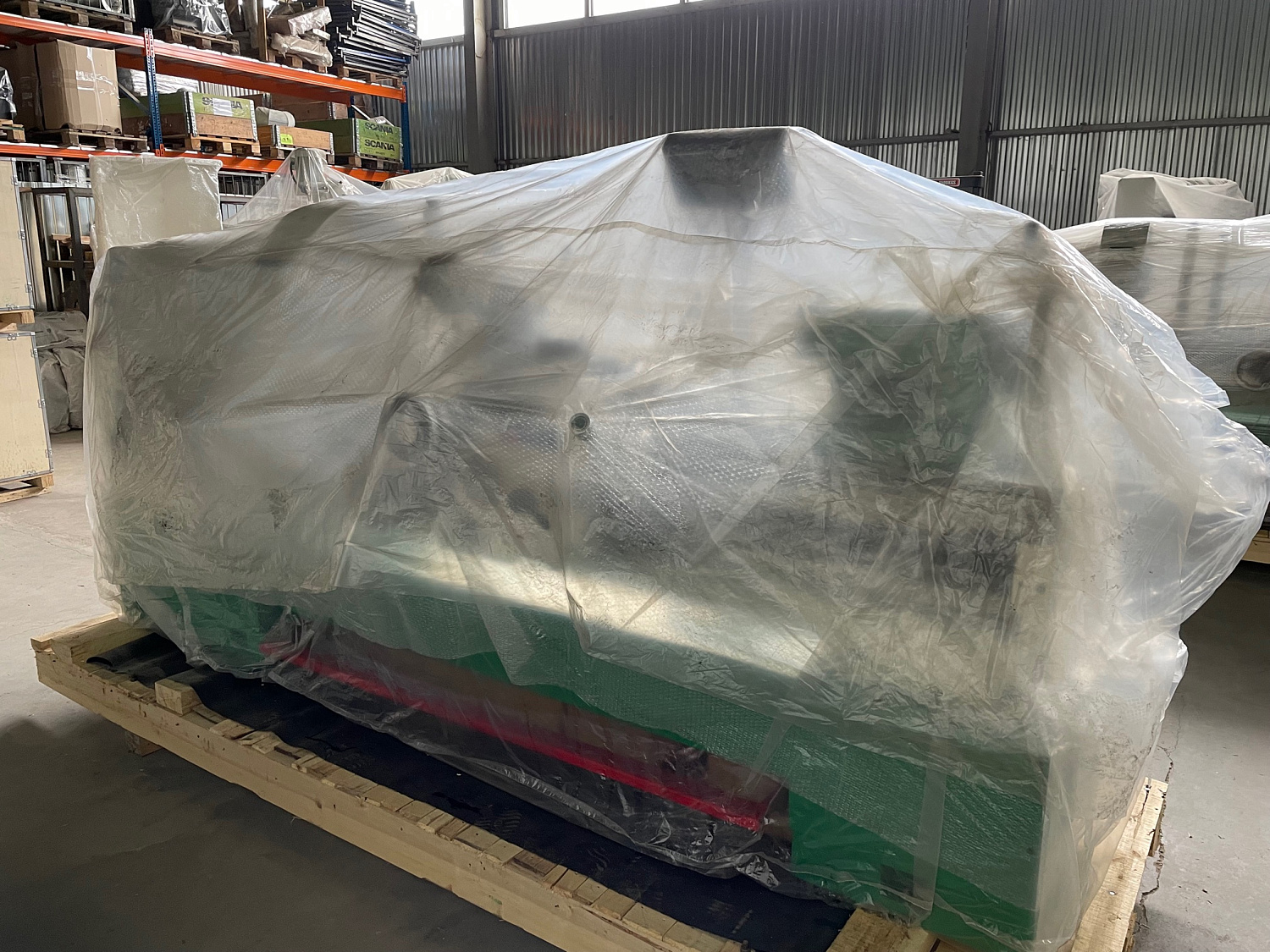

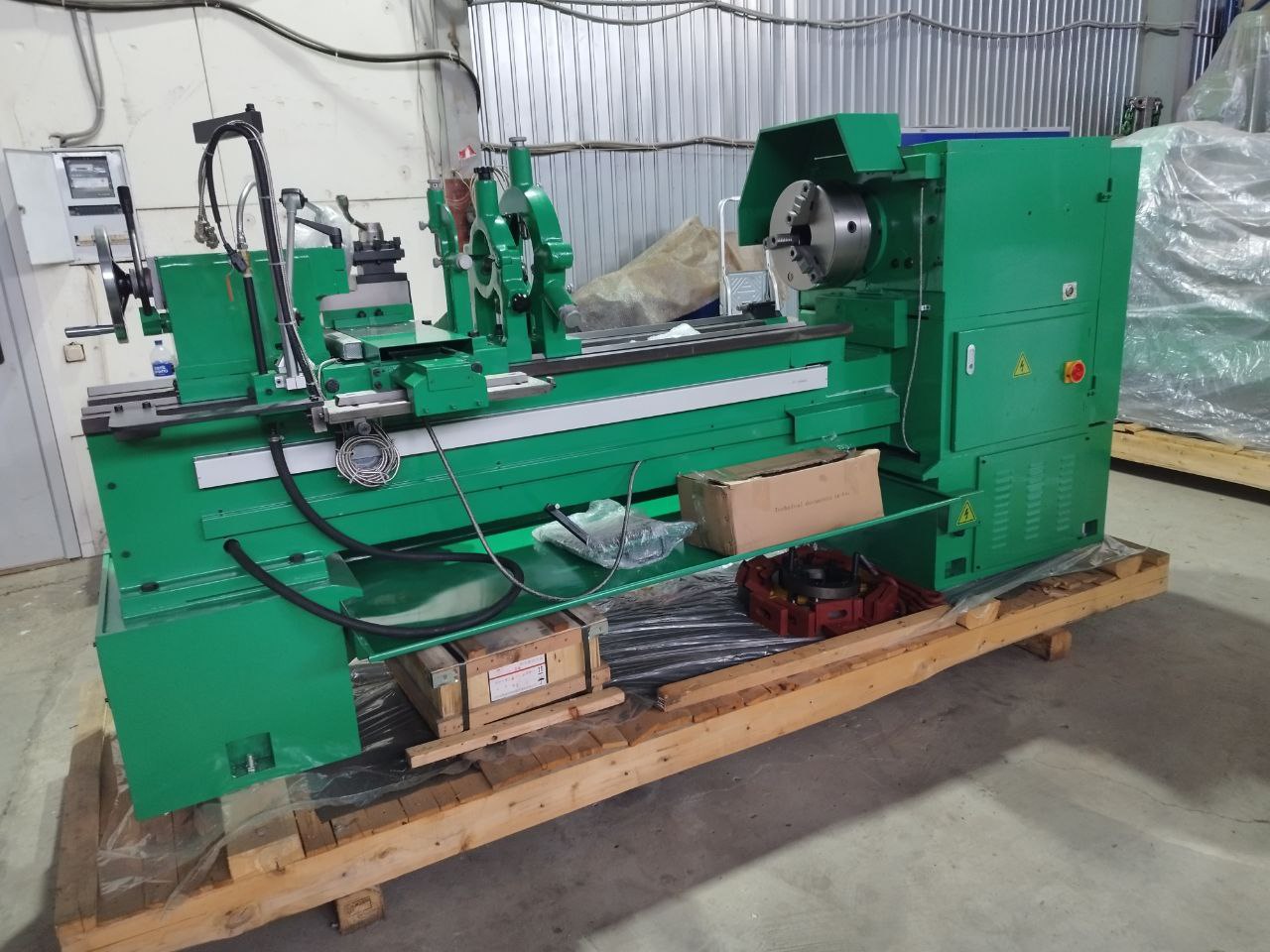

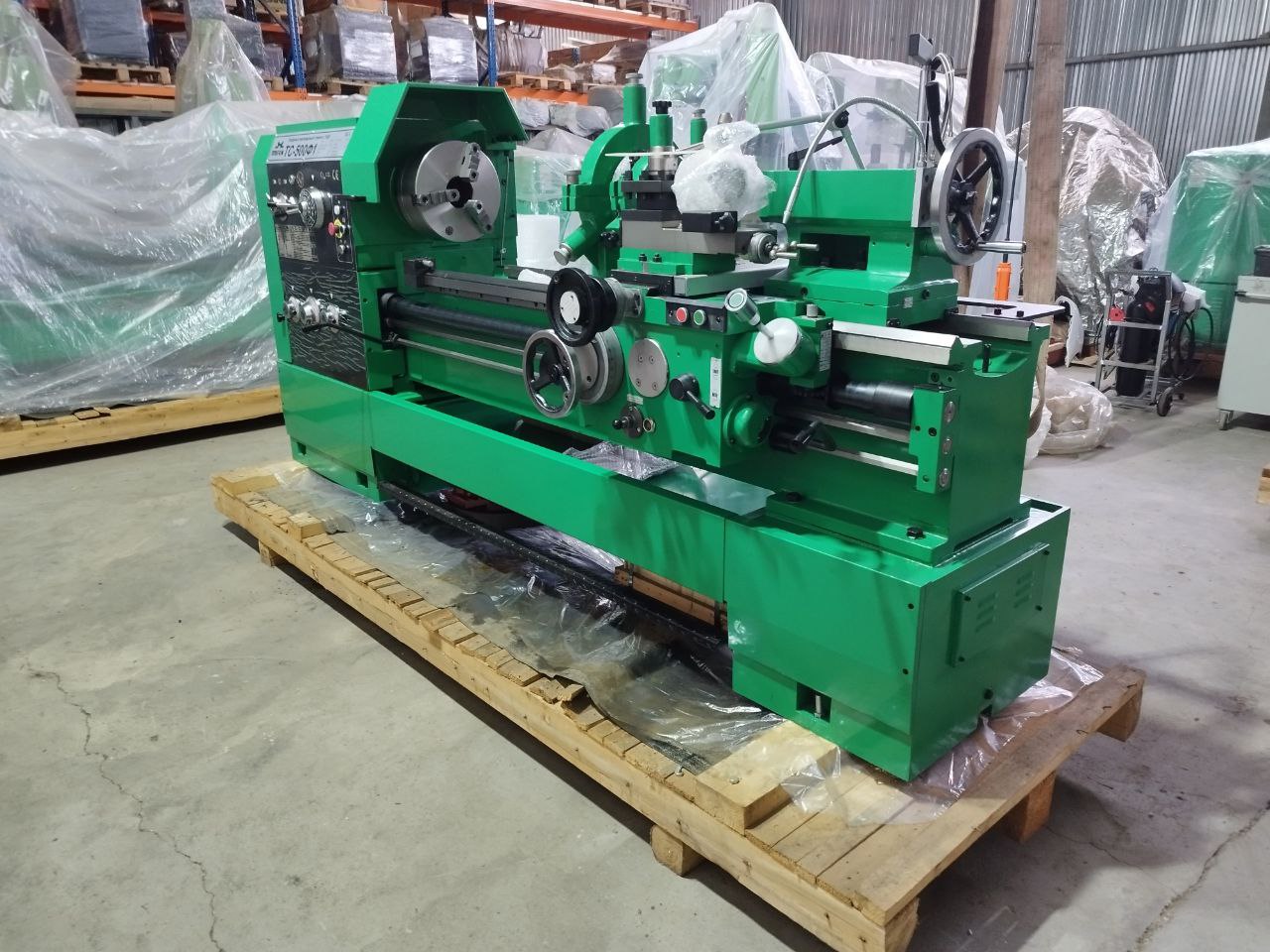

Фотогалерея
