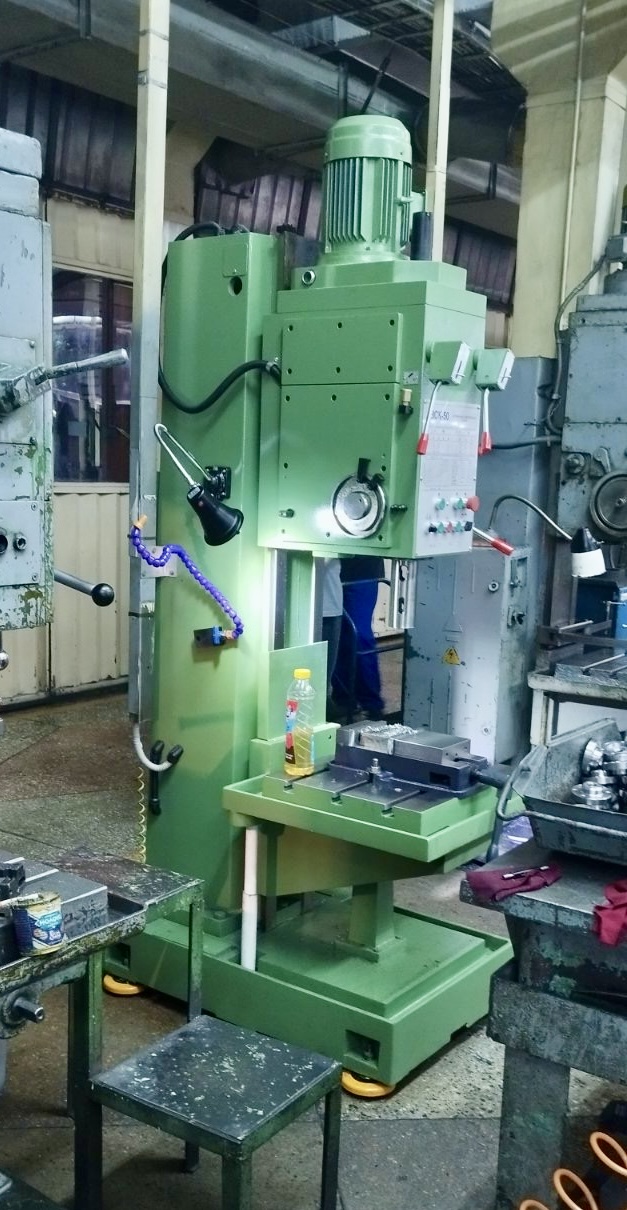

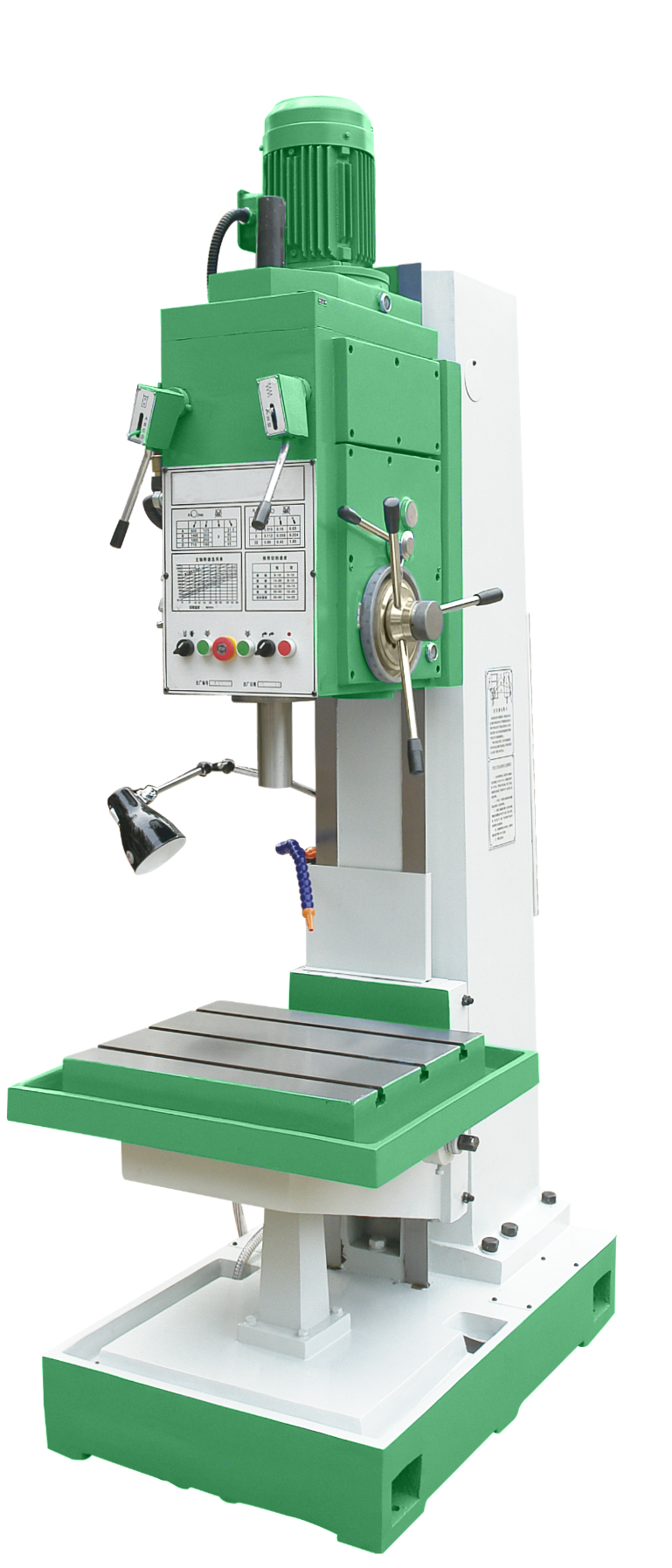

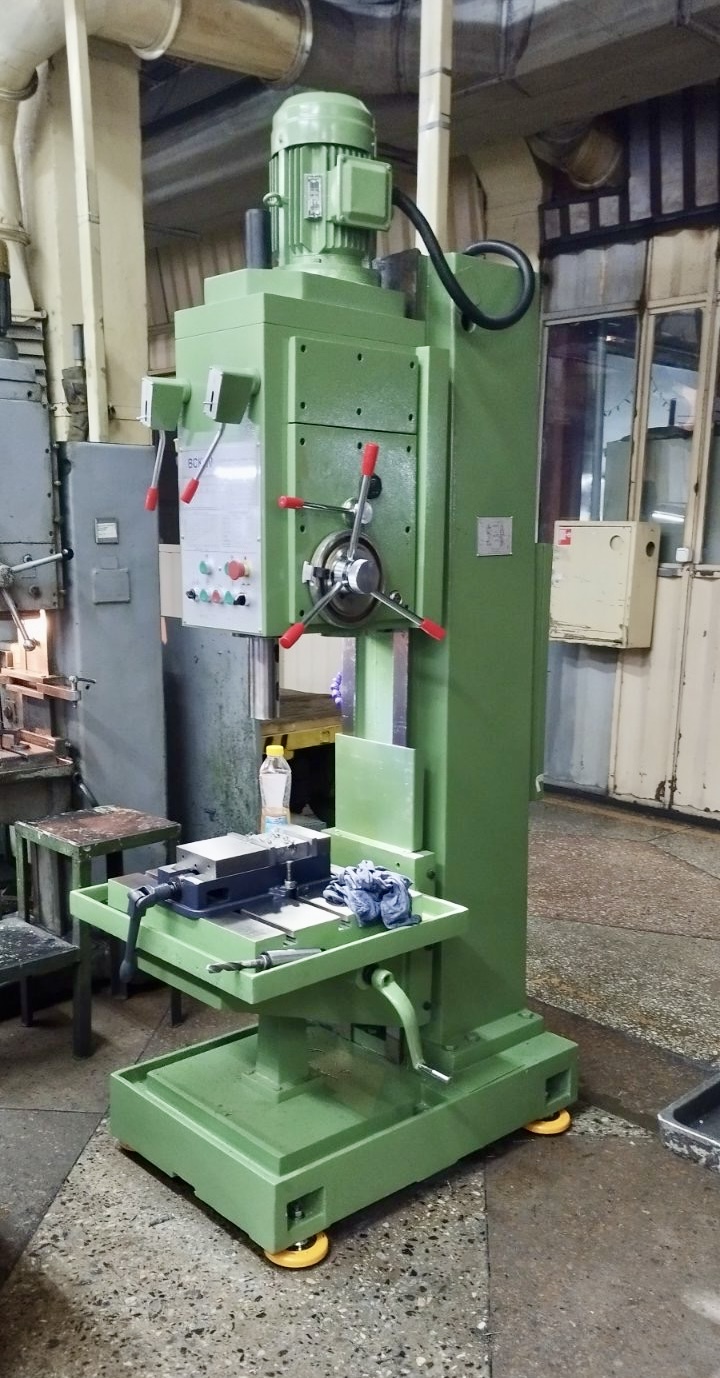

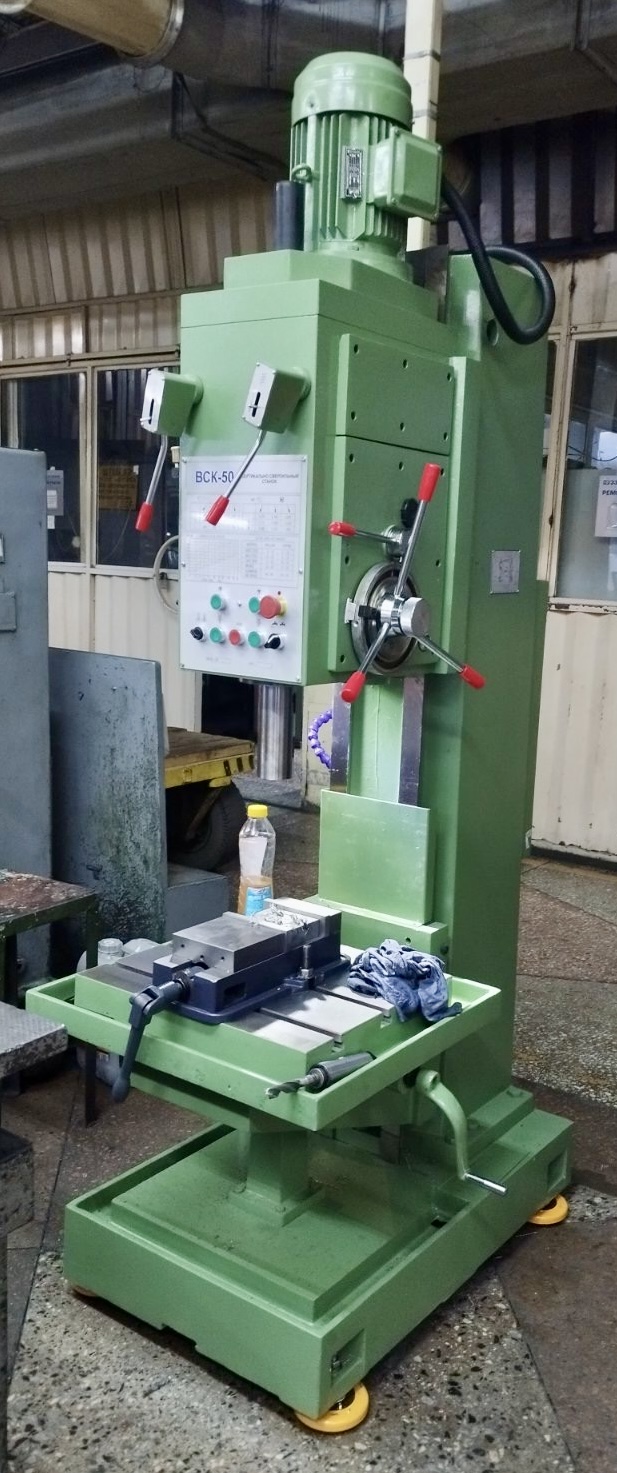

Сверлильный станок с коробчатой колонной ВСК-50

Сверлильный станок с коробчатой колонной ВСК-50 Жёсткая конструкция для точного сверления до 50 мм

Сверлильный станок с коробчатой колонной ВСК-50 — тяжёлое оборудование для сверления, рассверливания, зенкерования, развёртывания и нарезания резьбы в заготовках из конструкционных материалов.

Коробчатая колонна обеспечивает высокую жёсткость и стабильную точность. Максимальный диаметр сверления — 50 мм, нарезание резьбы — до М46, максимальная масса заготовки — 200 кг.

Станок является современным аналогом советских вертикально-сверлильных станков 2А150, 2Н150 и 2С50 и подходит для мелкосерийного и ремонтного производства, где требуется надёжная конструкция с электрокомпонентами Schneider Electric.

Отрасли применения и принцип работы

Оборудование применяется в общем и тяжёлом машиностроении, судостроении, энергетике, нефтегазовой отрасли, трубопроводном производстве и ремонтных цехах.

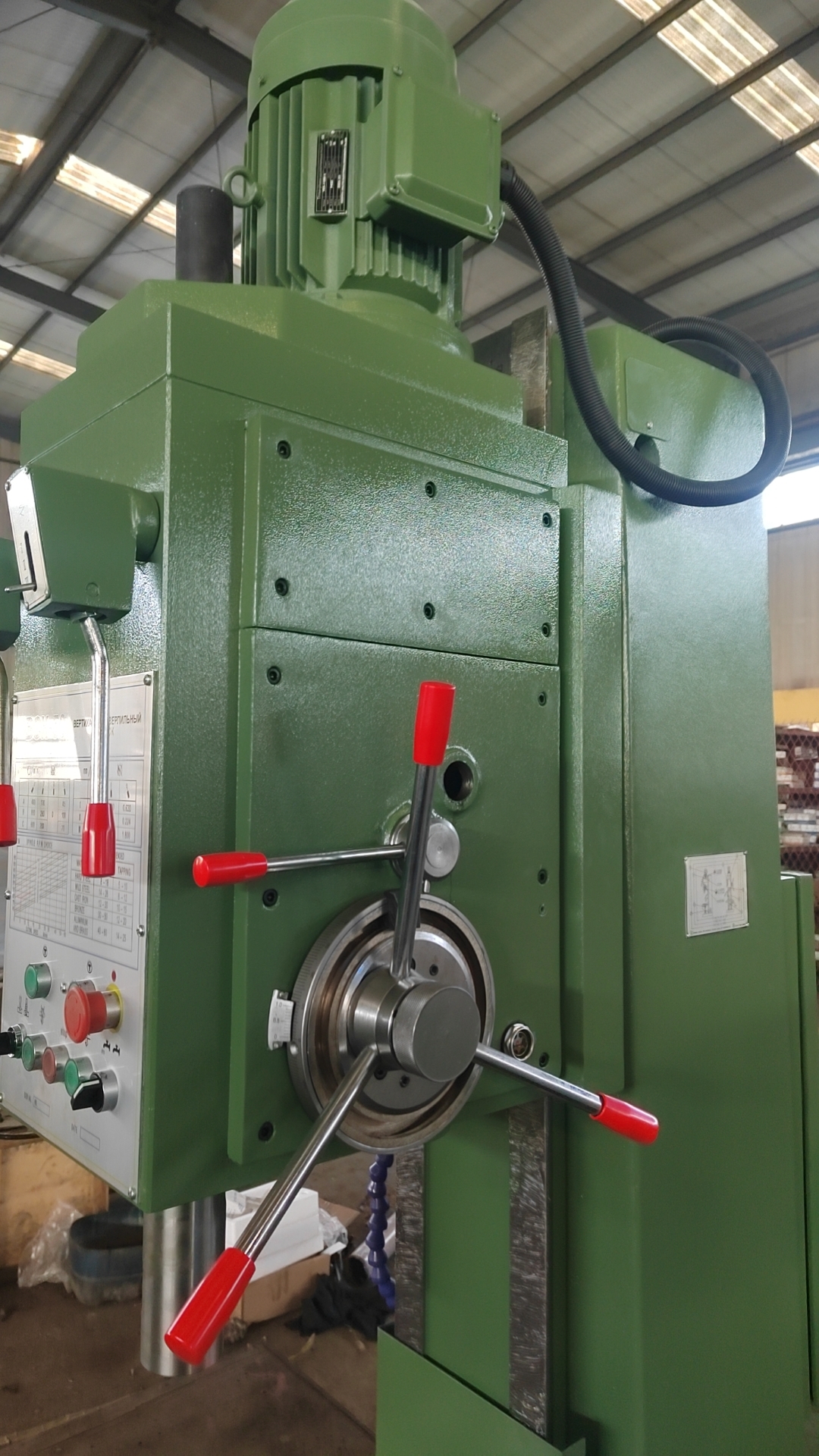

Принцип работы основан на вертикальном перемещении шпинделя относительно неподвижной заготовки, закреплённой на подъёмном столе. Коробка скоростей обеспечивает 12 ступеней вращения шпинделя (45–850 об/мин), коробка подач — 9 автоматических подач пиноли (0,056–1,80 мм/об). При нарезании резьбы шпиндель реверсируется. Система СОЖ со встроенным баком и фильтрацией поддерживает стабильный режим обработки.

Основные технические характеристики

Сравнение с аналогами и преимущества

По сравнению с классическими аналогами 2А150, 2Н150, 2С50 и современными вертикально-сверлильными станками с диаметром сверления 50 мм модель ВСК-50 выделяется:

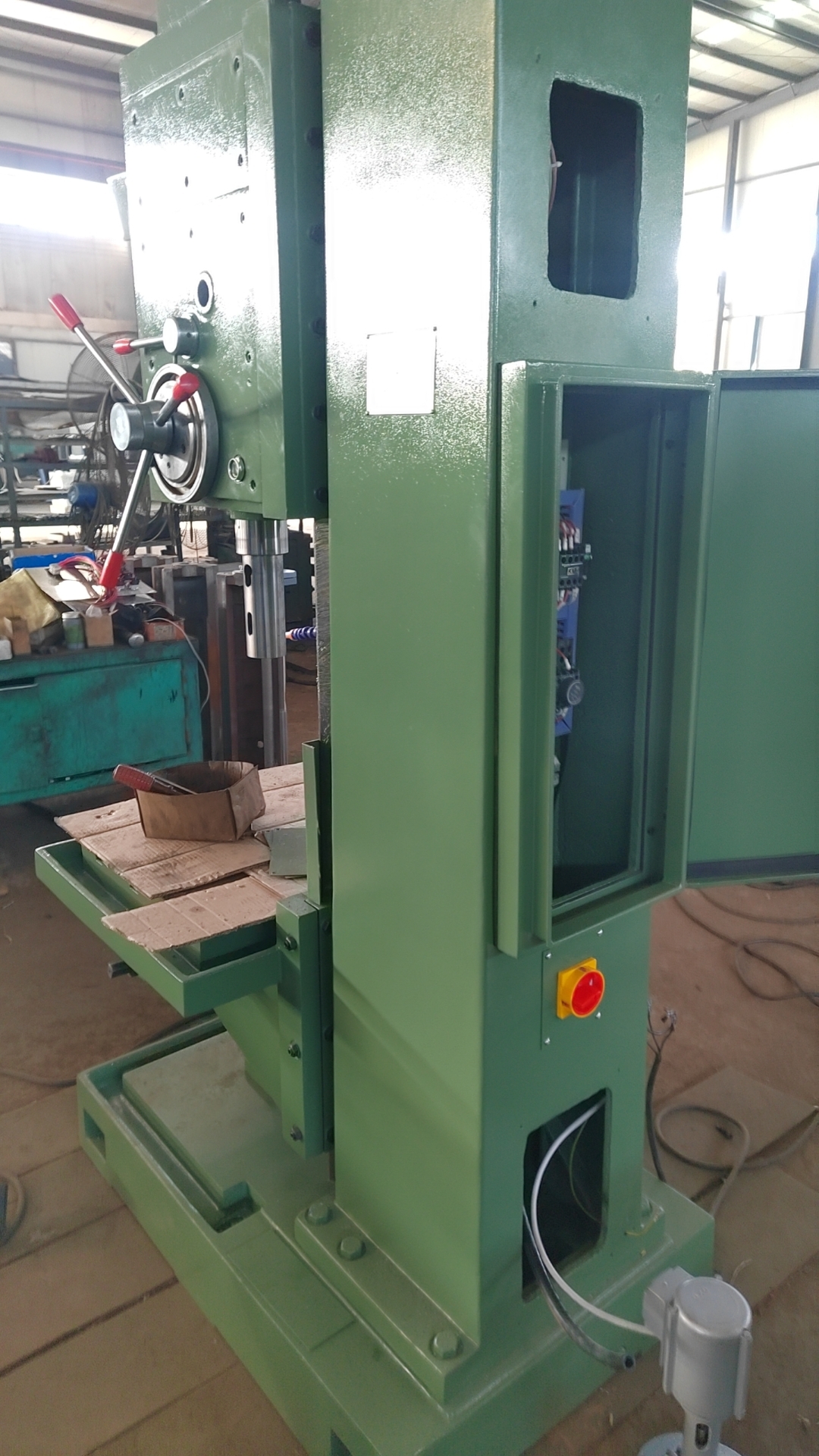

• коробчатой колонной, повышающей жёсткость;

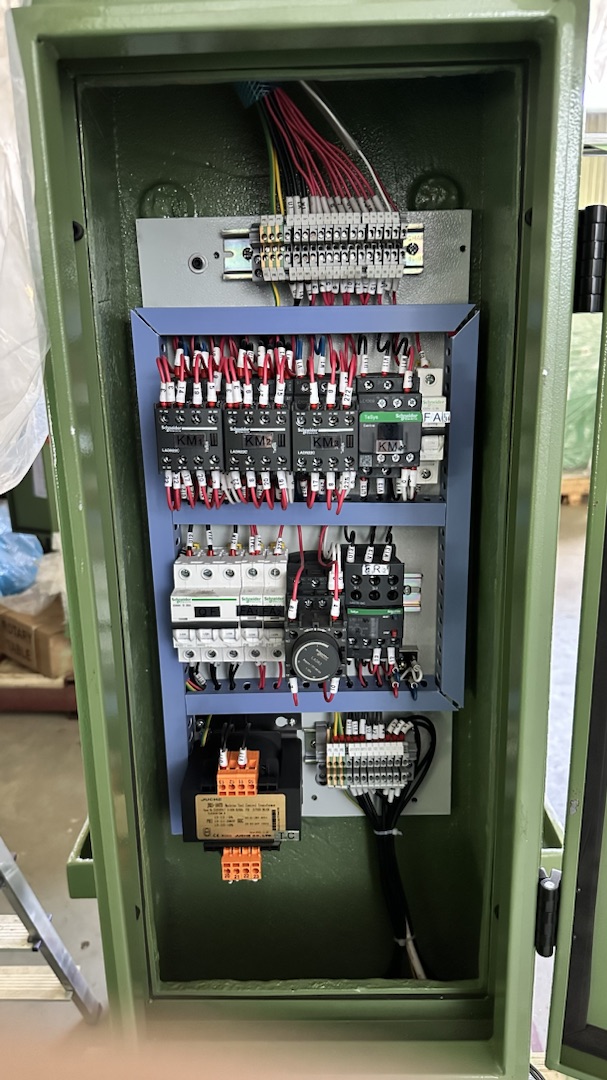

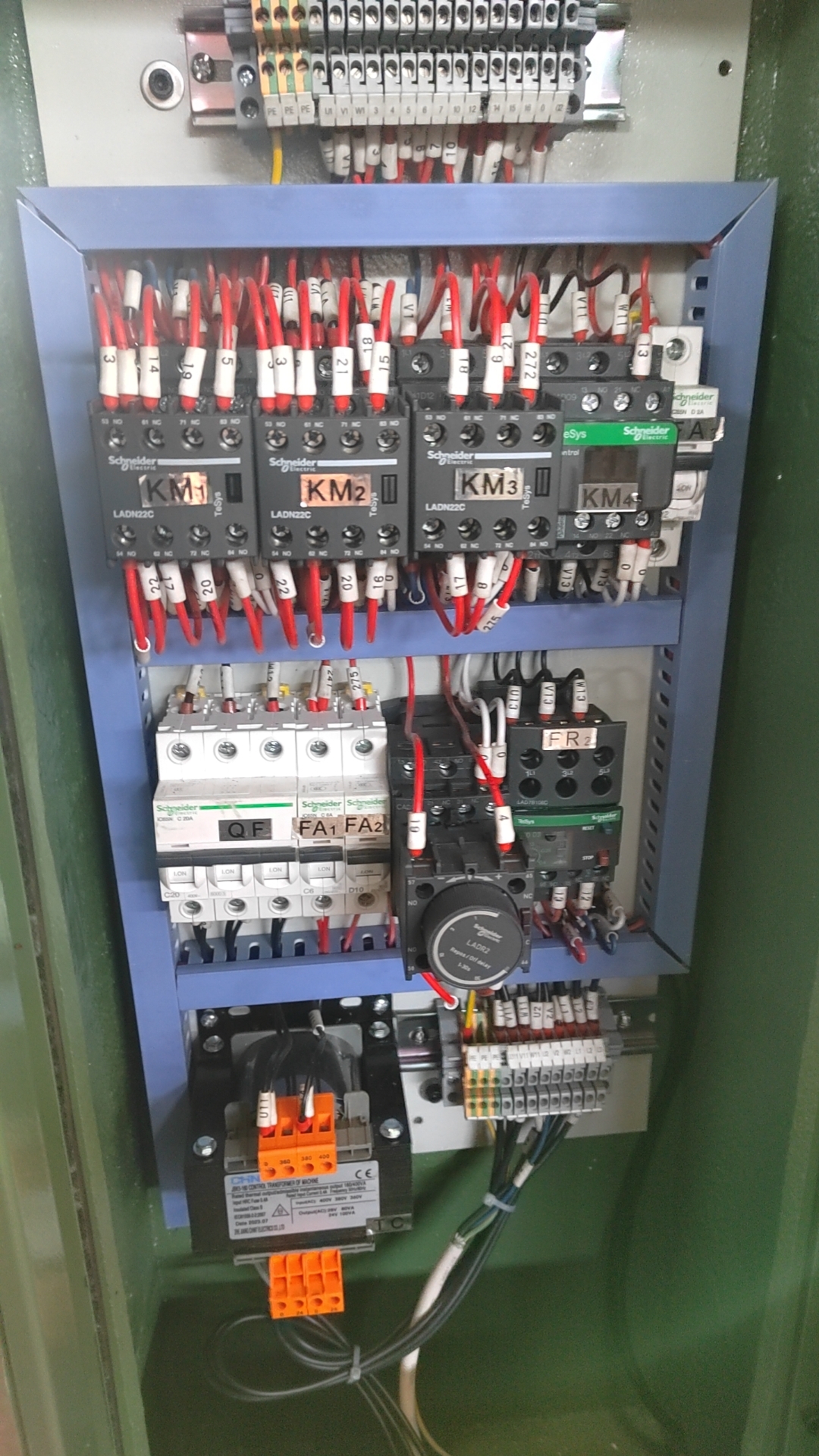

• электрокомпонентами Schneider Electric;
• возможностью установки УЦИ по двум осям и системы ЧПУ Siemens Sinumerik 808D;
• LED-освещением рабочей зоны и системой СОЖ со встроенной фильтрацией.

Это обеспечивает стабильную точность и удобство эксплуатации при обработке деталей массой до 200 кг.

Примеры работ

На станке выполняют:

• сверление сквозных и глухих отверстий диаметром до 50 мм;
• рассверливание, зенкерование и развёртывание;
• нарезание резьбы до М46;
• обработку отверстий в корпусных деталях, фланцах, плитах и заготовках для нефтегазового, энергетического и судостроительного оборудования.

Выгода для предприятия

Высокая жёсткость коробчатой колонны, надёжные электрокомпоненты и полная базовая комплектация сокращают время наладки и повышают производительность.

Склад запчастей и сервисная служба находятся в РФ — быстрое обслуживание без длительных ожиданий. Гарантия 18 месяцев (при ПНР — до 24 месяцев).

Возможна покупка в рассрочку без переплаты от компании-поставщика или в лизинг на выгодных условиях от ведущих компаний РФ.

Комплектация и опции

Базовая комплектация: станочные тиски 160 мм, устройство подачи СОЖ, защита шпинделя, LED-освещение, электрокомпоненты Schneider Electric, инструмент для обслуживания, руководство на русском языке, декларация соответствия ТР ТС.

Возможные опции: система ЧПУ Siemens Sinumerik 808D, УЦИ по двум осям, круговая защита рабочего стола.

Смотрите также: сверлильный станок с коробчатой колонной ВСК-40, сверлильный станок с коробчатой колонной ВСК-63, сверлильный станок с коробчатой колонной ВСК-80.

Сверлильный станок с коробчатой колонной ВСК-50 — практичное решение для тех, кому важны жёсткость конструкции, точность сверления до 50 мм и оперативный сервис на территории России.
