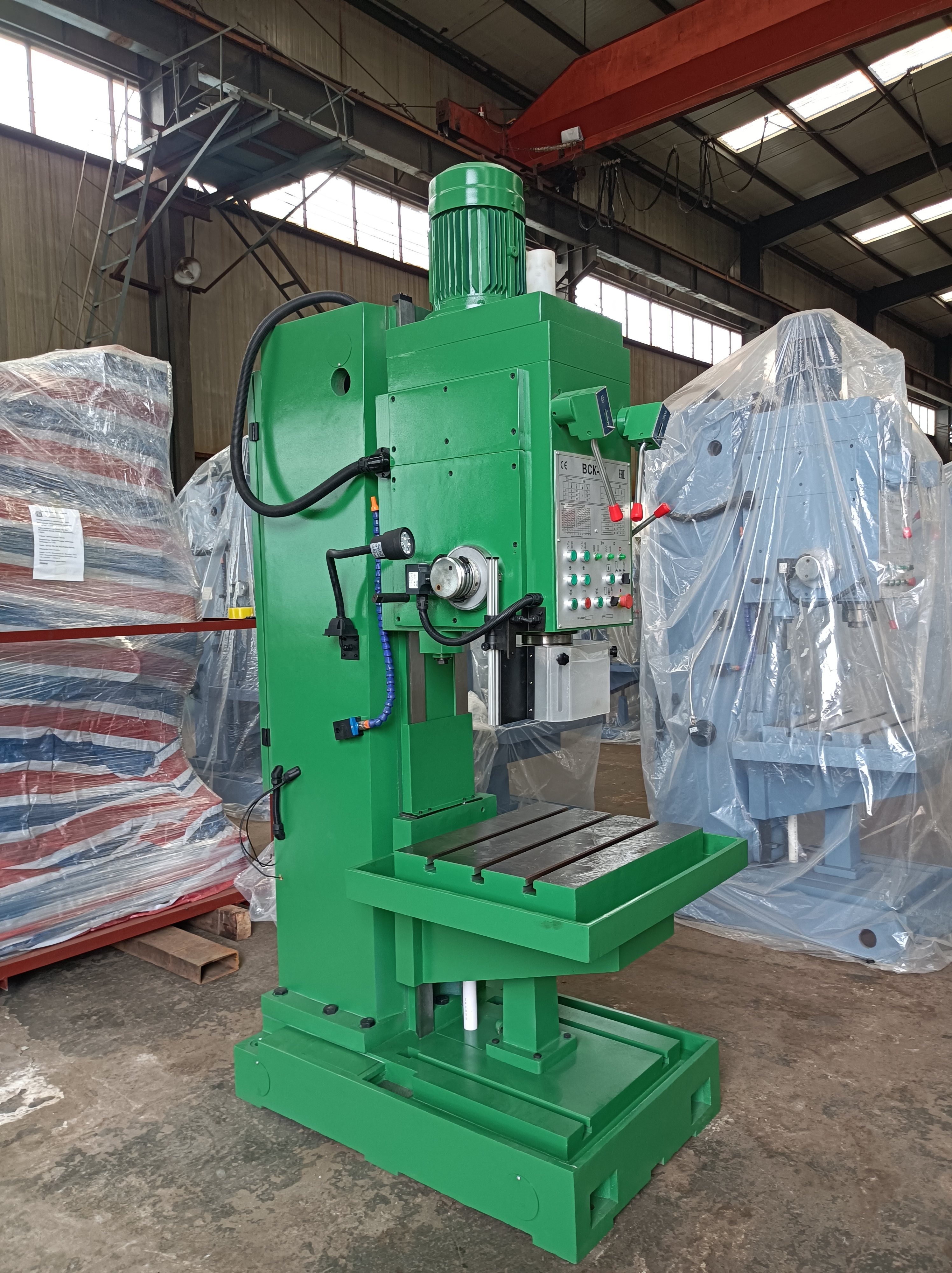

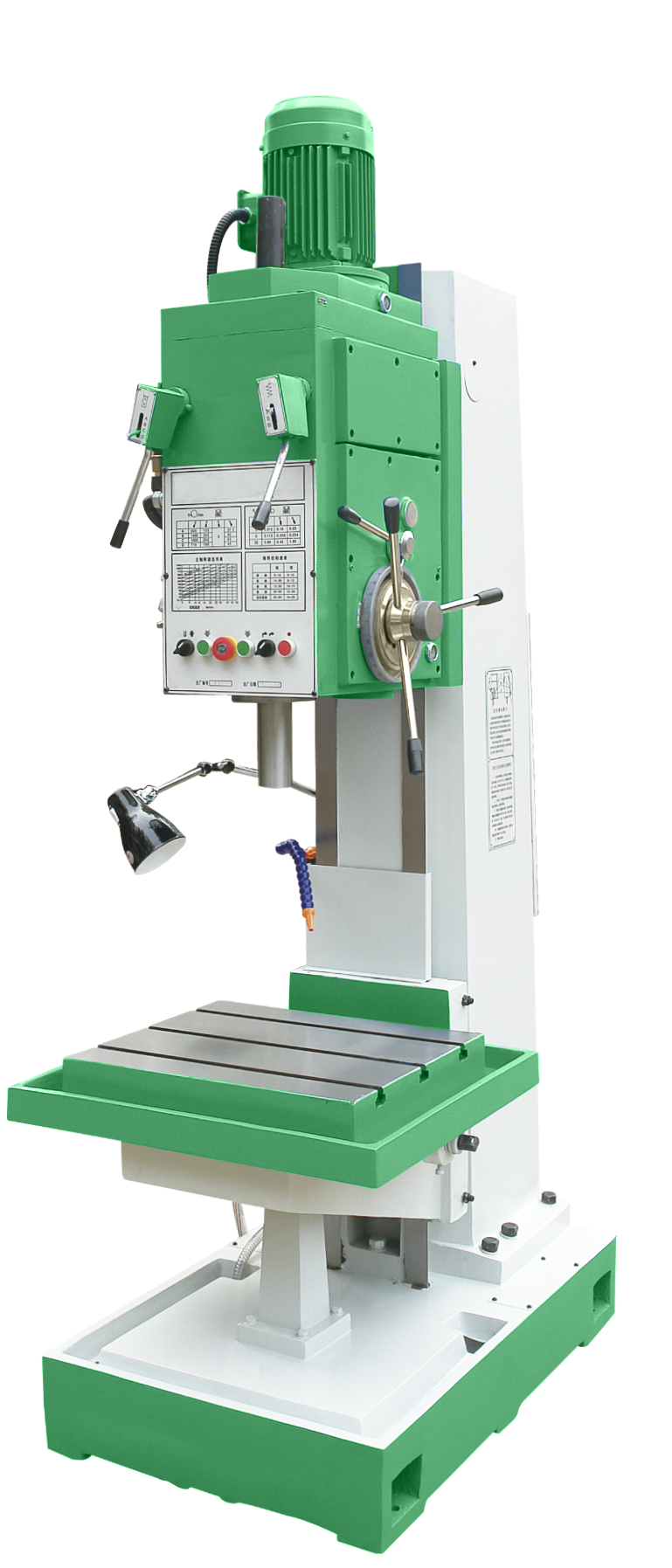

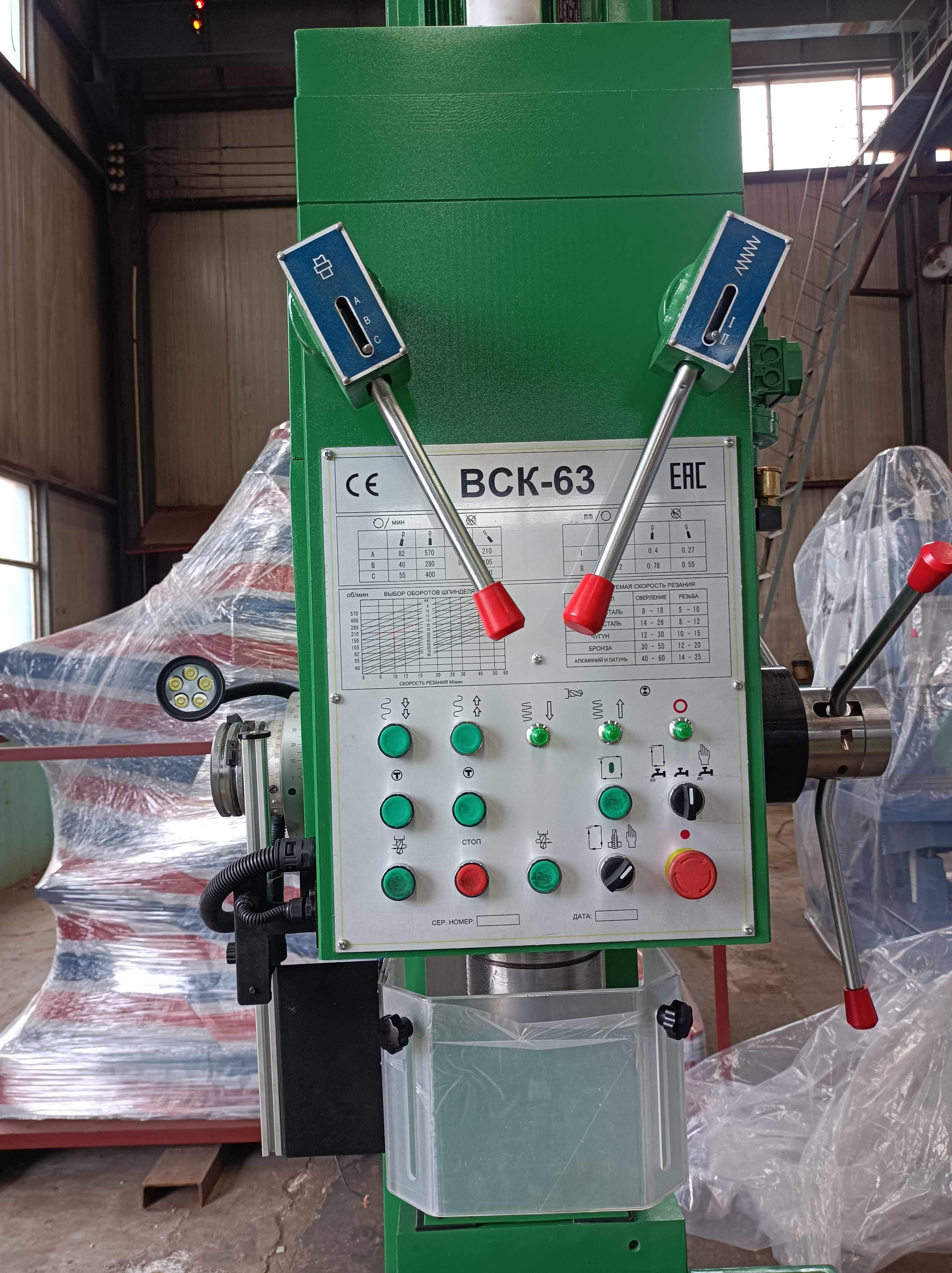

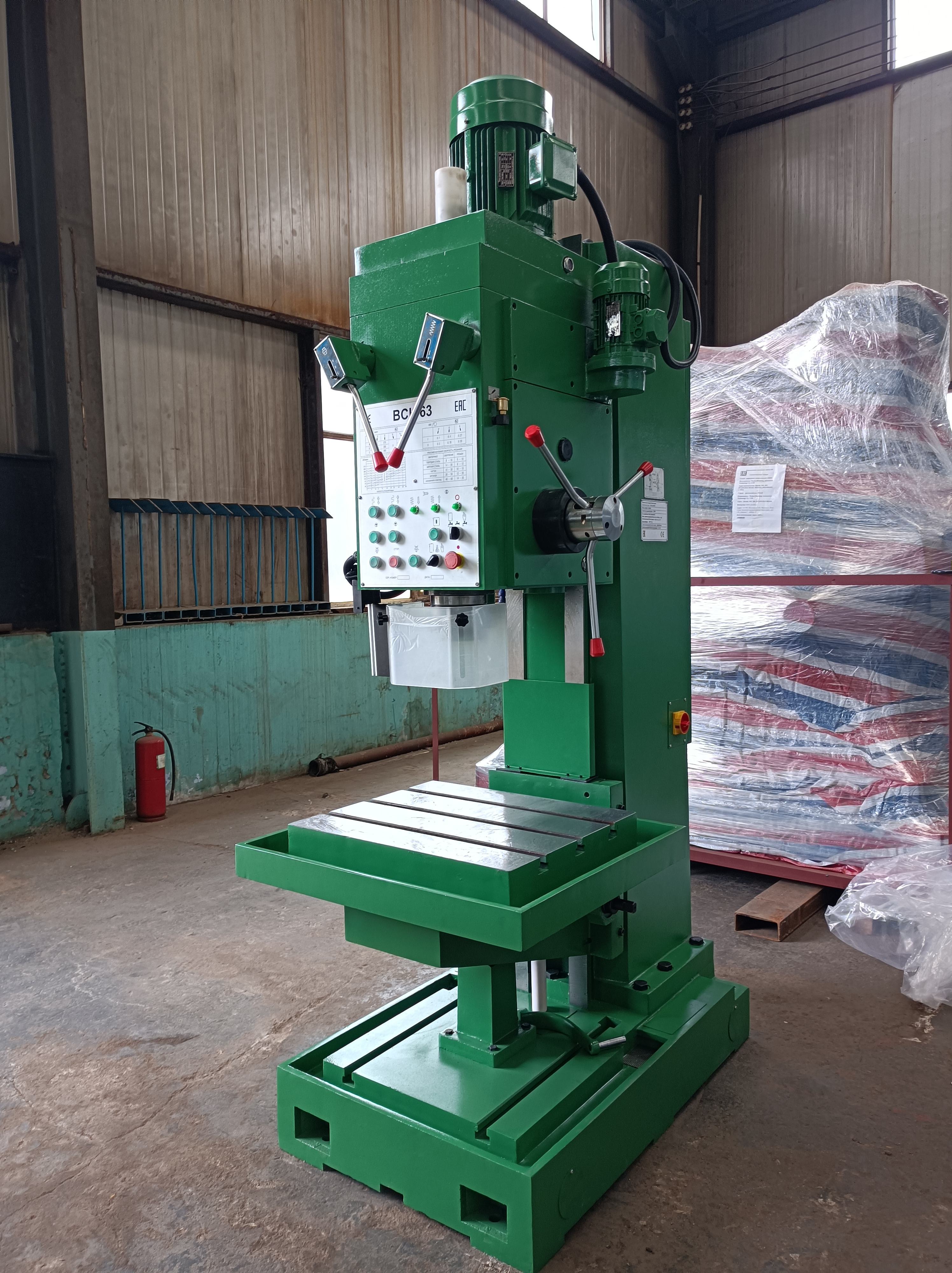

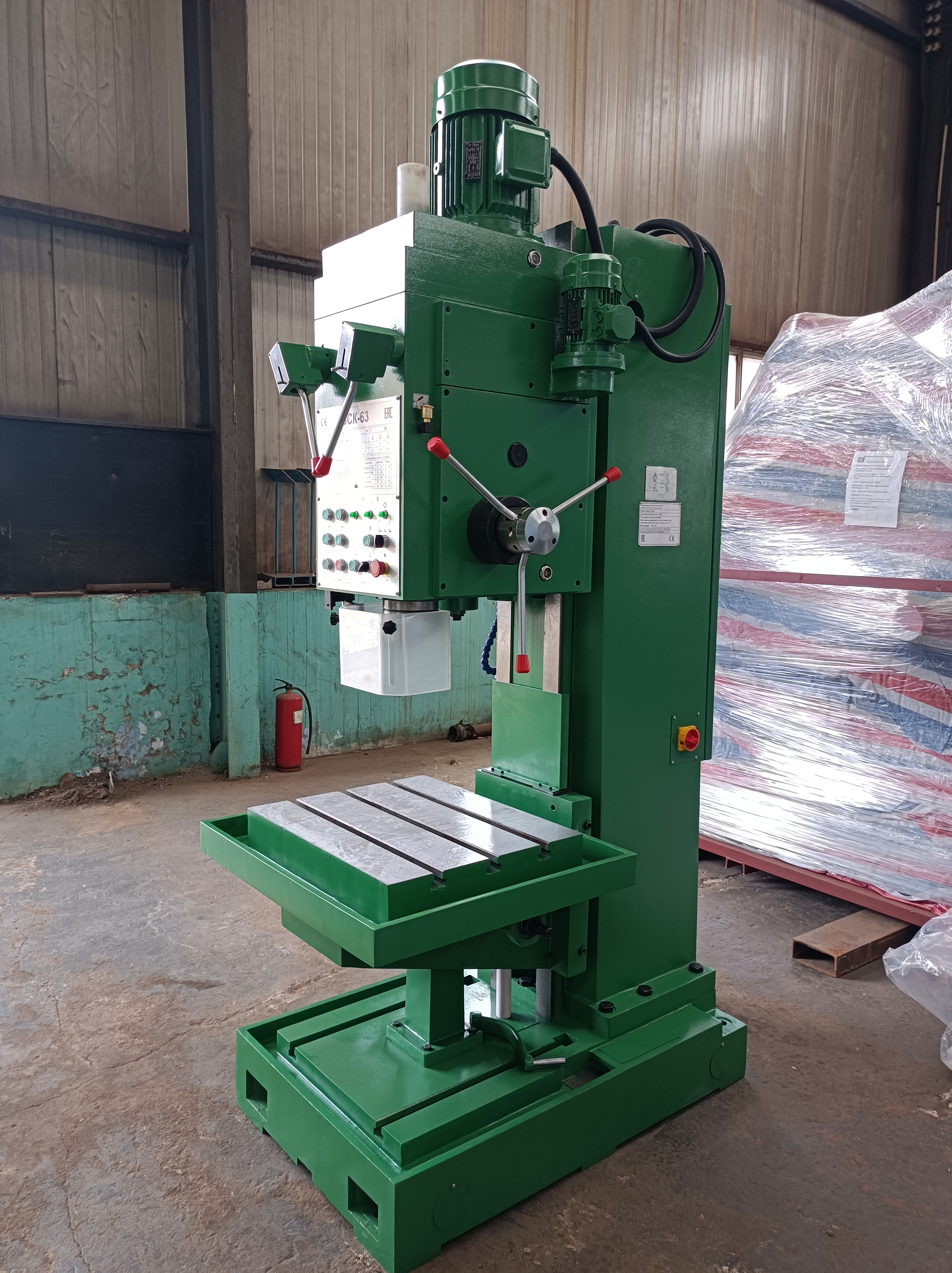

Сверлильный станок с коробчатой колонной ВСК-63

Сверлильный станок с коробчатой колонной ВСК-63
Тяжёлый вертикальный сверлильный станок для сверления до 63 мм и нарезания резьбы до М50

Сверлильный станок с коробчатой колонной ВСК-63 предназначен для сверления, рассверливания и нарезания резьбы в заготовках из стали и других металлов.

Максимальный диаметр сверления составляет 63 мм, максимальный диаметр нарезания резьбы — М50. Мощность двигателя — 5,5 кВт. Конус шпинделя — МК5.

Станок оснащён усиленной коробчатой колонной, которая обеспечивает высокую жёсткость и стабильную точность. Электронные компоненты — Schneider Electric. Подходит для мелкосерийного и ремонтного производства.

Отрасли применения и принцип работы

Оборудование применяется в тяжёлом и общем машиностроении, судостроении, энергетике, нефтегазовой отрасли, трубопроводном производстве и ремонтных цехах.

Принцип работы основан на вертикальном перемещении шпинделя. Шпиндель имеет 9 скоростей в диапазоне 40–570 об/мин и крутящий момент до 800 Нм. Подача пиноли регулируется в 6 ступенях: 0,1 / 0,2 / 0,27 / 0,4 / 0,55 / 0,78 мм/об. Рабочий стол размером 650×550 мм выдерживает нагрузку до 300 кг и перемещается по вертикали на 300 мм. Максимальное расстояние от шпинделя до стола — 800 мм. При нарезании резьбы шпиндель вращается в обе стороны. Система подачи СОЖ со встроенным баком и фильтрацией обеспечивает охлаждение зоны резания.

Основные технические характеристики

Сравнение с аналогами и преимущества

По сравнению с вертикальными сверлильными станками сходного класса (диаметр сверления 63 мм, конус МК5, мощность около 5,5 кВт) модель ВСК-63 выделяется:

• усиленной коробчатой колонной;
• высоким крутящим моментом 800 Нм;
• электронными компонентами Schneider Electric;
• возможностью нарезания резьбы до М50;
• грузоподъёмностью стола до 300 кг.

Это обеспечивает стабильную точность и надёжность при обработке деталей среднего размера.

Примеры работ

На станке выполняют:

• сверление отверстий диаметром до 63 мм;
• нарезание резьбы до М50;
• рассверливание и развёртывание;
• обработку корпусных деталей, фланцев и элементов для нефтегазового, энергетического и судостроительного оборудования массой до 300 кг.

Выгода для предприятия

Усиленная коробчатая конструкция, высокий крутящий момент, компоненты Schneider Electric и встроенная система СОЖ сокращают время наладки и повышают производительность.

Склад запчастей и сервисная служба находятся в РФ — быстрое обслуживание без длительных ожиданий.
Гарантия 18 месяцев (при ПНР — до 24 месяцев).

Возможна покупка в рассрочку без переплаты от компании-поставщика или в лизинг на выгодных условиях от ведущих компаний РФ.

Комплектация и опции

Базовая комплектация:
станочные тиски 160 мм, устройство подачи СОЖ, защита шпинделя, электрокомпоненты Schneider Electric, инструмент для обслуживания станка, руководство по эксплуатации на русском языке, декларация соответствия ТР ТС.

Возможные опции:
защитный экран зоны обработки (в том числе круговая защита стола), устройство цифровой индикации по 2 или 3 осям.

Смотрите также: сверлильный станок с коробчатой колонной ВСК-50, сверлильный станок с коробчатой колонной ВСК-80, сверлильный станок с коробчатой колонной ВСК-100.

Сверлильный станок с коробчатой колонной ВСК-63 — практичное решение для тех, кому важны высокая жёсткость, большой диаметр сверления и оперативный сервис на территории России.
