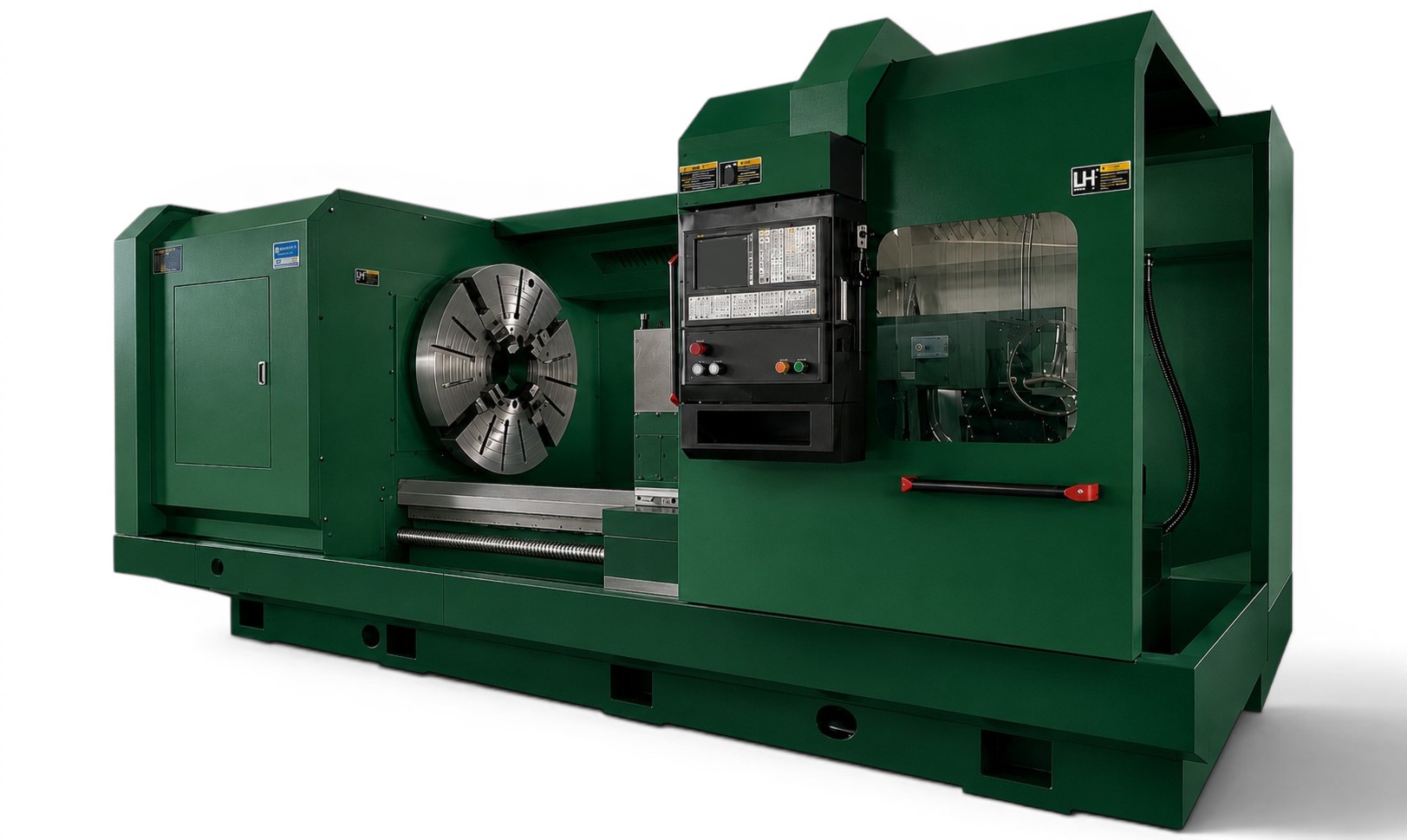

Токарный винторезный станок с ЧПУ ТС-630TФ3 исп. №2
Токарный станок с ЧПУ ТС-630TФ3 исп. №2 Тяжёлая серия: длина обработки 2000 мм, масса детали до 2 тонн
Токарный винторезный станок с ЧПУ тяжёлой серии ТС-630TФ3 исп. №2 с системой управления GSK980TDI предназначен для серийного производства деталей различной сложности.
Литая жёсткая станина шириной 550 мм с рёбрами жёсткости обеспечивает стабильную точность. Максимальный диаметр обработки над станиной — 630 мм, расстояние между центрами — 2000 мм, максимальный вес заготовки в центрах — до 2000 кг.
Станок является современным аналогом советских тяжёлых токарных станков с ЧПУ 16К30Ф3 и 16М30Ф3 и подходит для предприятий, которым требуется надёжное тяжёлое оборудование с увеличенной длиной обработки, высокой грузоподъёмностью, хорошей обзорностью рабочей зоны и защитой двумя массивными дверями.
Отрасли применения и принцип работы
Оборудование применяется в тяжёлом и общем машиностроении, судостроении, энергетике, нефтегазовой отрасли, трубопроводном производстве и ремонтных цехах.
Принцип работы основан на числовом программном управлении GSK980TDI, которое задаёт перемещения по осям X и Z, скорость шпинделя и смену инструмента. Сервопривод главного двигателя мощностью 15 кВт обеспечивает стабильную скорость в диапазоне 25–850 об/мин.
Ускоренный ход по оси X достигает 4000 мм/мин, по оси Z — 5000 мм/мин. 4-позиционный электросменщик инструмента и 3-кулачковый патрон диаметром 320 мм ускоряют переналадку. Система автоматической смазки направляющих и подача СОЖ поддерживают стабильность при длительной работе с тяжёлыми заготовками.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Диаметр обработки над станиной | 630 мм |
| Расстояние между центрами (РМЦ) | 2000 мм |
| Отверстие шпинделя | 105 мм (130 мм — опция) |
| Мощность главного двигателя | 15 кВт |
| Скорость шпинделя | 25–850 об/мин |
| Система ЧПУ | GSK980TDI |
Сравнение с аналогами и преимущества
По сравнению с классическими аналогами 16К30Ф3, 16М30Ф3 и современными токарными станками с ЧПУ сходного класса (диаметр над станиной около 630 мм, РМЦ 2000 мм, грузоподъёмность до 2 тонн) модель ТС-630TФ3 исп. №2 выделяется:
- усиленной станиной с рёбрами жёсткости и шириной направляющих 550 мм;
- точностью позиционирования ±0,02 мм по оси X и ±0,03 мм по оси Z;
- повторяемостью ±0,012 мм по X и ±0,016 мм по Z;
- классом точности обработки IT6–IT7 и шероховатостью Ra 1,6.
Это обеспечивает стабильную работу при обработке длинных тяжёлых деталей массой до 2000 кг.
Примеры работ
На станке выполняют:
- наружное и внутреннее точение;
- нарезание резьбы;
- растачивание и подрезание торцов;
- обработку длинных тяжёлых валов, осей, фланцев и корпусных деталей;
- изготовление крупногабаритных заготовок для нефтегазового, энергетического, судостроительного и трубопроводного оборудования.
Выгода для предприятия
Высокая жёсткость конструкции, мощный привод 15 кВт, полная базовая комплектация (включая люнеты) и минимальные простои.
Склад запчастей и сервисная служба находятся в РФ — быстрое обслуживание без длительных ожиданий. Гарантия 18 месяцев (при ПНР — до 24 месяцев).
Возможна покупка в рассрочку без переплаты от компании-поставщика или в лизинг на выгодных условиях от ведущих компаний РФ.
Комплектация и опции
Базовая комплектация: 3-кулачковый патрон 320 мм, подвижный и неподвижный люнеты, 4-позиционный электрорезцедержатель, система автоматической смазки, система охлаждения, LED-светильник, вращающийся центр, комплект инструмента, руководство на русском языке, декларация ТР ТС.
Возможные опции: система ЧПУ Fanuc 0i TF или Siemens 828, гидравлический патрон, 6- или 8-позиционный резцедержатель, подшипники NSK, гидравлическая задняя бабка, кондиционер электрошкафа, конвейер стружки, отверстие шпинделя 130 мм.
Смотрите также: токарный станок с ЧПУ ТС-630TФ3 исп. №1, токарный станок с ЧПУ ТС-630TФ3 исп. №3.
Токарный станок с ЧПУ ТС-630TФ3 исп. №2 — практичное решение для тех, кому важны длина обработки 2000 мм, высокая грузоподъёмность до 2 тонн, точность и оперативный сервис на территории России.
- 3-х кулачковый патрон 320 мм.
- Подвижный и неподвижный люнет..
- 4-ми позиционный электро-резцедержатель
- Система автоматической смазки.
- Система охлаждения.
- LED светильник.
- Вращающийся центр.
- Комплект обслуживающего инструмента.
- Руководство по эксплуатации на русском языке.
- Декларация соответствия ТР ТС.
- 4-х кулачковый патрон 500 мм (ручной).
- Гидравлический 3-х кулачковый патрон 400 мм (без сквозного отверстия).
- Гидравлический 3-х кулачковый патрон 400 мм (сквозное отверстие).
- 6-и позиционная электро-резцедержатель.
- 8-и позиционный электро-резцедержатель.
- Система ЧПУ Fanuc 0i TF или Siemens 828.
- Подшипник шпинделя NSK (Япония).
- Гидравлическая задняя бабка.
- Электрический шкаф с кондиционером.
- Конвейер для стружки.
- Диаметр отверстия шпинделя - 130 мм.
