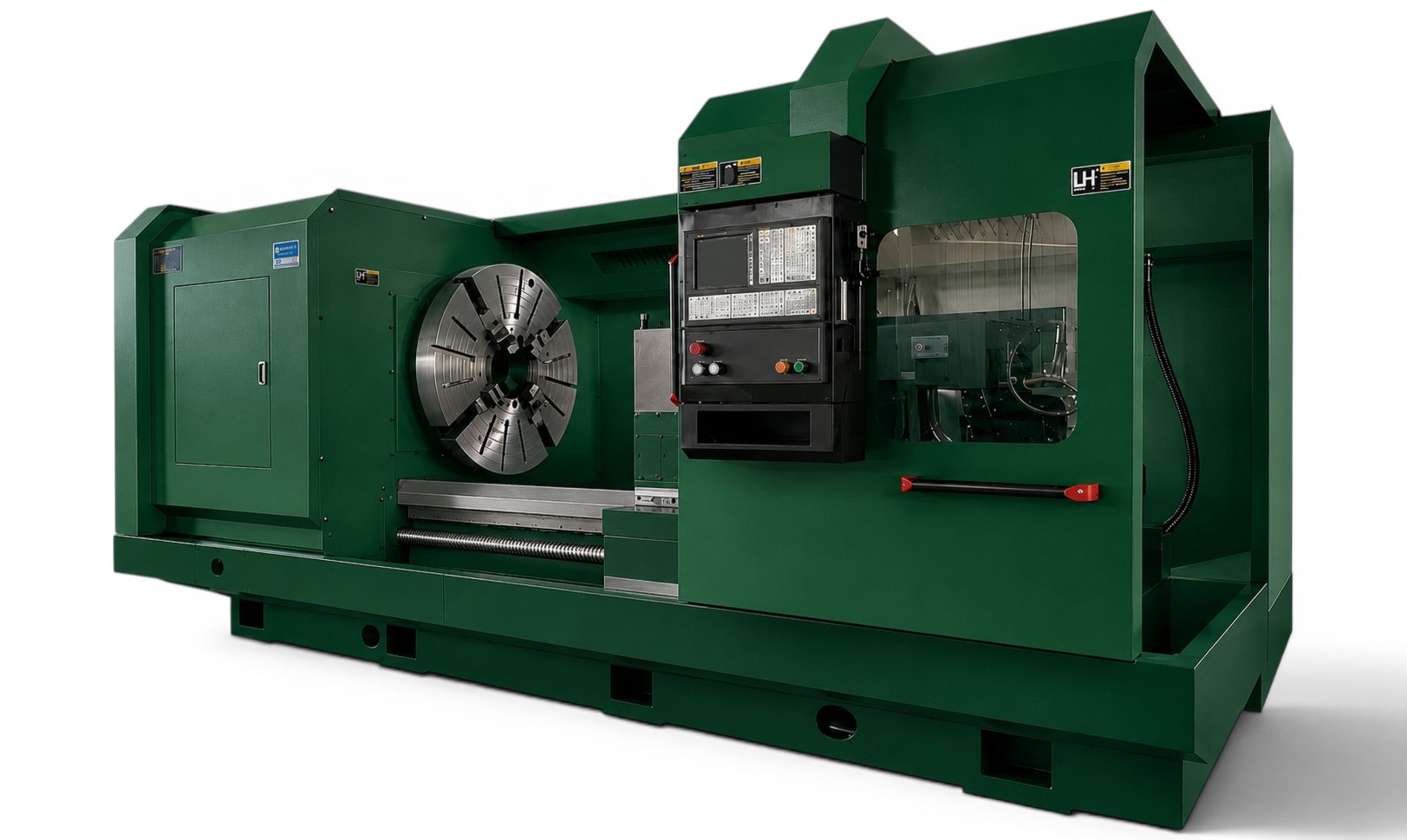

Токарный станок с ЧПУ ТС-630ТФ3 исп. №3
Характеристики
Мощность мотора:
15 кВт
Ø над станиной:
630 мм
РМЦ:
3000 мм
Отверстие шпинделя:
105 мм
Доставка по РФ и СНГ
ПНР и Инструктаж персонала
Склад запчастей в РФ
Гарантия до 24-х месяцев
Система ЧПУ
GSK980TDI
Напряжение сети, В
380
Общая мощность, кВт
20
Мощность главного двигателя, кВт
15
Крутящий момент шпинделя, N.m
2000
Мощность мотора подачи по оси-X, кВт
2,5
Мощность мотора подачи по оси-Z, кВт
2,4
Мощность насоса СОЖ, кВт
0,120
Ширина направляющих станины, мм
550
Расстояние между центрами, мм
3000
Вес детали в центрах, кг
до 2000
Макс. диаметр обработки над станиной, мм
630
Макс. диаметр обработки над суппортом, мм
350
Повторяемость по оси Х, мм
±0.012
Повторяемость по оси Z, мм
±0.016
Позиционирование по оси Х, мм
±0.02
Позиционирование по оси Z, мм
±0.03
Цилиндричность обрабатываемой поверхности, мм
0,01
Шероховатость обрабатываемой поверхности
Ra 1.6 μ
Класс точности обработки
IT6 - IT7
Перемещение по оси-X, мм
530
Перемещение по оси-Z, мм
1350
Продольная подача, мм
0,01
Поперечная подача, мм
0,005
Скорости шпинделя, об/мин
25 - 850
Количество ступеней, шт
3
Регулирование скорости
плавно
Фланец шпинделя
С11
Конус шпинделя
120 (1:20)
Отверстие шпинделя, мм
105 (130 – опция)
Количество инструмента, шт
4
Тип смены инструмента
электро
Время смены инструмента, сек
4,1
Точность повторяемости резцедержателя, мм
0,01
Державка инструмента, мм
32х32
Ускоренный ход по оси-X, мм/мин
4000
Ускоренный ход по оси-Z, мм/мин
5000
Конусность пиноли задней бабки
МК6
Ход пиноли задней бабки, мм
250
Диаметр пиноли задней бабки, мм
100
Объем бака СОЖ, литр
145
Расход СОЖ, л/мин
50
Габариты станка (ДхШхВ), мм
6300х2000х2000
Масса
6200
Мощность - 15 кВт, обороты шпинделя 25-850 об/мин, Ø над станиной - 630 мм, длина обточки - 3000 мм, Ø шпинделя - 105 мм, перемещение по оси - X - 530 мм; перемещение по оси - Z - 2850 мм, GSK980TDI, ускоренный ход.
Мощность - 15 кВт, обороты шпинделя 25-850 об/мин, Ø над станиной - 630 мм, длина обточки - 3000 мм, Ø шпинделя - 105 мм, перемещение по оси - X - 530 мм; перемещение по оси - Z - 2850 мм, GSK980TDI, ускоренный ход.
Преимущества станка «Тайфун» ТС-630ТФ3 исп. №3:
- Токарный станок «Тайфун» ТС-630ТФ3 исп. №3 с системой ЧПУ GSK980TDI идеально подойдет для серийного производства деталей различной сложности. Литая, жесткая станина обеспечивает стабильную точность обработки.
- Мощность серво-мотор главного привода составляет 15 кВт.
- Рабочая зона защищена двумя массивными дверями.
- Надежный привод шпинделя обеспечивает стабильную скорость обработки детали в диапазоне от 25 до 850 об/мин.
- Станок оснащен функцией ускоренного хода по осям X и Z, скорость перемещения:
- ось X - 4000 мм/мин.
- ось Z - 5000 мм/мин.
- 4-позиционный электро сменщик с высокой скоростью сметы инструмента.
- 3-кулачковый токарный патрон диаметром 320 мм.
- Усиленная задняя бабка.
- Тяжелая, прочная станина из высококачественного чугуна.
- Характеристики точности:
- Повторяемости по осям X - ±0.01 мм.
- Повторяемости по осям Z - ±0.016 мм.
- Точность позиционирования по осям X - ±0.02 мм.
- Точность позиционирования по осям Z - ±0.03 мм.
- Класс точности обработки - IT6 - IT7.
- Шероховатость поверхности детали - Ra1.6.
- Хорошую обзорность рабочего процесса обеспечивают две раздвижные двери.
- Система подачи охлаждающий жидкости в зону обработки (СОЖ).
- Гарантия на оборудование составляет 18 месяцев.
- Пожалуй, лучшее предложение на рынке России!
- 3-х кулачковый патрон 320 мм.
- Подвижный и неподвижный люнет..
- 4-ми позиционный электро-резцедержатель
- Система автоматической смазки.
- Система охлаждения.
- LED светильник.
- Вращающийся центр.
- Комплект обслуживающего инструмента.
- Руководство по эксплуатации на русском языке.
- Декларация соответствия ТР ТС.
- 4-х кулачковый патрон 500 мм (ручной).
- Гидравлический 3-х кулачковый патрон 400 мм (без сквозного отверстия).
- Гидравлический 3-х кулачковый патрон 400 мм (сквозное отверстие).
- 6-и позиционная электро-резцедержатель.
- 8-и позиционный электро-резцедержатель.
- Система ЧПУ Fanuc 0i TF или Siemens 828.
- Подшипник шпинделя NSK (Япония).
- Гидравлическая задняя бабка.
- Электрический шкаф с кондиционером.
- Конвейер для стружки.
- Диаметр отверстия шпинделя - 130 мм.
