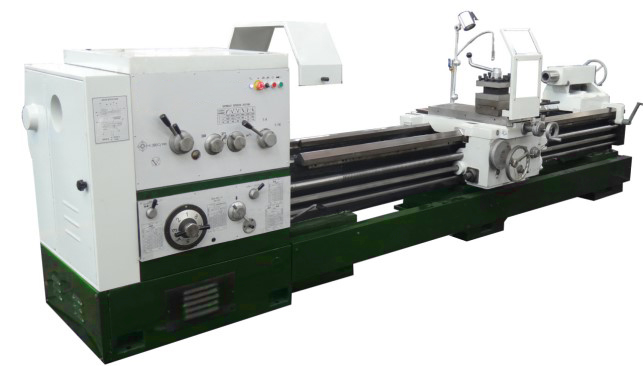

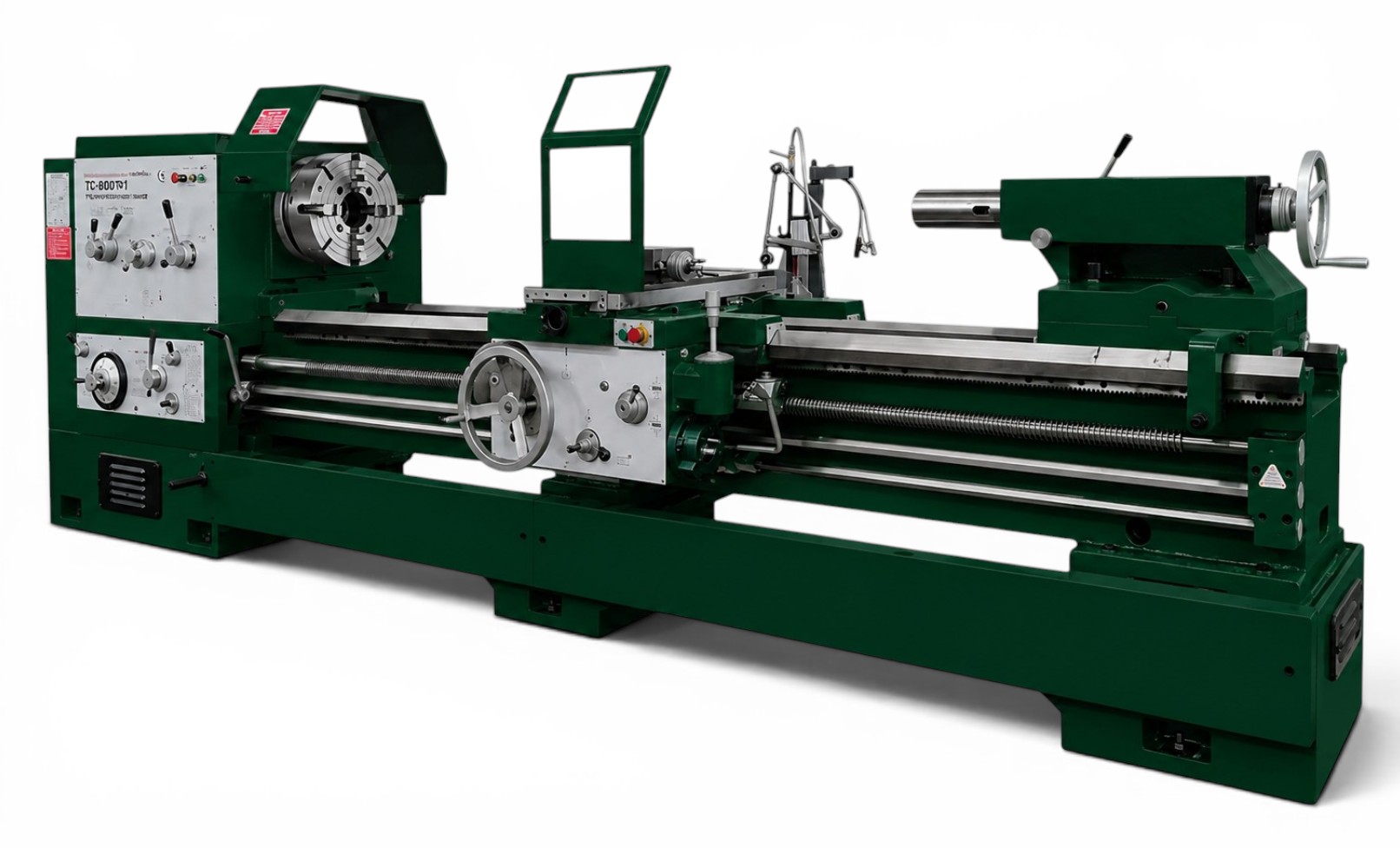

Токарный винторезный станок с УЦИ ТС-630ТФ1 исп. №4
Преимущества станка ТС-630ТФ1 исп. №4:
ТС-630ТФ1 исп. №4 — токарно-винторезный станок тяжёлой серии с УЦИ
Надёжный промышленный станок с повышенным ресурсом прочности. Современный аналог классических моделей 1М63, 1М63Н, 16К30, 163 и ДИП-300. Рассчитан на обработку крупных и тяжёлых деталей в условиях интенсивной эксплуатации.
Ключевые преимущества
- Станок промышленной группы с повышенным ресурсом прочности
- Современный аналог 1М63 / 16К30 / ДИП-300
- Мощный главный двигатель 15 кВт
- Фрикционная муфта — плавное переключение направления вращения без остановки двигателя
- Массивная чугунная станина шириной 550 мм — стабильная точность
- УЦИ по 2 осям
- Ускоренная подача суппорта (мотор 1,1 кВт)
- Ножной тормоз шпинделя
- 4-позиционный резцедержатель
- Массивная задняя бабка (пиноль Ø100 мм, ход 240 мм)
- Электрокомпоненты Siemens
- Конусная линейка и качественные патроны в стандартной комплектации
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Макс. диаметр над станиной | 630 мм |
| Над суппортом | 360 мм |
| В выемке (ГАП) | 830 мм |
| Расстояние между центрами | 4000 мм |
| Макс. вес детали в центрах | до 3500 кг |
| Отверстие шпинделя | 105 мм (опция 130 мм) |
| Мощность главного двигателя | 15 кВт |
| Частота вращения шпинделя | 14 – 750 об/мин (18 ступеней) |
| Ширина станины | 550 мм |
Отрасли применения
Станок подходит для:
- тяжёлого и общего машиностроения;
- судостроения и энергетики;
- производства крупногабаритных валов и осей;
- ремонтных производств и цехов с высокой загрузкой;
- предприятий, которым нужен мощный токарный станок для длинных и тяжёлых деталей.
Примеры деталей и операций
- Длинные валы и оси (в том числе тяжёлые)
- Крупные втулки, фланцы и диски
- Детали с наружной и внутренней резьбой
- Обработка в центрах и в патроне
- Конические поверхности (конусная линейка в комплекте)
- Обтачивание, подрезание, растачивание, нарезание резьб
- Детали из стали, чугуна и других конструкционных материалов
Преимущества перед типичными аналогами
В отличие от многих устаревших станков класса 1М63 и 16К30, ТС-630ТФ1 исп. №4 уже в базе оснащён УЦИ по двум осям, фрикционной муфтой, ускоренной подачей, электроникой Siemens и расширенным набором оснастки. Широкая станина 550 мм и грузоподъёмность до 3500 кг обеспечивают стабильную работу с крупными деталями. Отверстие шпинделя 105 мм (опция 130 мм) и длина 4000 мм расширяют номенклатуру. По соотношению мощности, длины, комплектации и цены — одно из самых выгодных предложений в тяжёлом классе токарных станков.
Гарантия: 18 месяцев (при ПНР — 24 месяца). В комплекте: 3-кулачковый патрон Ø400 мм, 4-кулачковый патрон Ø630 мм, планшайба Ø800 мм, люнеты, УЦИ по 2 осям, система СОЖ, освещение, защита, конусная линейка, инструмент, инструкция и декларация ТР ТС.
ТС-630ТФ1 исп. №4 — мощный и надёжный выбор для предприятий, которым нужен тяжёлый токарный станок с большой длиной обработки и высокой грузоподъёмностью.
Оставьте заявку — подготовим коммерческое предложение и ответим на все вопросы. Свяжитесь с нами сегодня!
- Трех-кулачковый патрон Ø400 мм.
- Четырех-кулачковый патрон Ø630 мм.
- Вращающийся центр.
- Не вращающийся центр.
- 4-х позиционный резцедержатель.
- Неподвижный люнет (если РМЦ меньше 2000 мм, люнет не поставляется, если РМЦ больше 8000 мм, поставляется два люнета).
- Подвижный люнет (если РМЦ меньше 3000 мм, люнет не поставляется, если РМЦ больше 3000 мм, поставляется один люнета).
- Планшайба Ø800 мм.
- Рабочее освещение станка.
- Система подачи СОЖ.
- УЦИ по 2-м осям.
- Конусная линейка.
- Защита экран патрона.
- Резцедержатель с защитным экраном (большой размер, с окном).
- Инструмент для обслуживания станка.
- Инструкция на русском языке.
- Декларация соответствия ТР ТС.
- 3-х кулачковый патрон – Ø500 мм.
- 4-х кулачковый патрон – Ø800 мм.
- Планшайба - Ø1000 мм.
- Скользящая защита токарного патрона.
- Резцедержатель быстросменный.
- Шлифовочный узел.
- Стандарт шпинделя DIN.
- Двойная каретка суппорта.
- Набор виброопор ОВ-31М.
