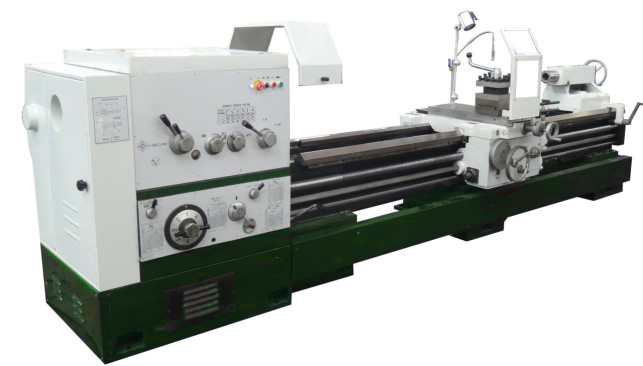

Токарный винторезный станок с УЦИ ТС-630ТФ1 исп. №5
Характеристики
Мощность мотора:
15 кВт
Ø над станиной:
630 мм
РМЦ:
5000 мм
Отверстие шпинделя:
105 мм
Доставка по РФ и СНГ
ПНР и Инструктаж персонала
Склад запчастей в РФ
Гарантия до 24-х месяцев
Напряжение в сети, В
380
Мощность главного двигателя, кВт
15
Мощность насоса СОЖ, Вт
90
Мощность мотора ускоренной подачи, кВт
1,1
Расстояние между центрами, мм
5000
Макс. вес детали в центрах (с люнетом), кг
до 3500
Макс. обработка над станиной, мм
630
Макс. обработка над суппортом, мм
360
Макс. обработка в ГАП, мм
830
Длина выемки ГАП, мм
230
Ширина по станине, мм
550
Обороты шпинделя, об/мин
14 - 750
Количество ступеней
18
Конусность отверстия шпинделя
1:20
Поверхность шпинделя
C-11 или D-11 (опция C-15 или D-15)
Сквозное отверстие в шпинделе, мм
105 (опция 130 мм)
Ход верхней каретки суппорта, мм
200
Ход поперечной каретки суппорта, мм
350
Пределы шага нарезаемых метрических резьб, мм (54 вида)
1 – 240
Пределы шага нарезаемых дюймовых резьб, TPI (36 вида)
28 - 1
Макс. размер режущего инструмента, мм
32х32
Конус пиноли задней бабки
МК6
Диаметр пиноли задней бабки, мм
100
Ход пиноли задней бабки, мм
240
Класс точности
Н
Габариты станка (ДхШхВ), мм
7500x1800x1800
Масса станка, кг
9200
Мощность - 15 кВт, Ø над станиной - 630 мм, РМЦ - 5000 мм, отверстие шпинделя - 105 мм, обороты шпинделя 14-750 об/мин, конус шпинделя - 1:20, УЦИ, ускоренная подача, конусная линейка, фрикционное сцепление.
Преимущества станка «Тайфун» ТС-630ТФ1 исп. №5:
- Токарный станок тяжелой серии «Тайфун» ТС-630ТФ1 исп. №5 обладает повышенным ресурсом прочности, что относит его к станкам промышленной группы.
- Современный аналог 1М63, 1М63Н, 1М63БФ101, 16К30, 163, ДИП-300.
- Станок оснащен двигателем мощностью 15 кВт.
- Фрикционная муфта главного привода токарного станка ТС-630ТФ1 плавно переключает вращение шпинделя на прямое или обратное без остановки электродвигателя.
- Массивная станина выполнена из высококачественного чугуна.
- Широкая 550 мм станина позволяет производить стабильно точную обработку материала.
- Для быстрой остановки рабочего процесса станок оснащен системой ножного тормоза.
- На станке установлен 4-х позиционный резцедержатель.
- Станок оснащен системой цифровой индикации по 2-м осям.
- Станок оснащен функцией быстрой подачи суппорта, мощность мотора быстрой подачи – 1,1 кВт.
- Массивная задняя бабка с отверстием 100 мм.
- Пиноль задней бабки регулируется маховиком для более точного позиционирования.
- В стандартной комплектации станок оснащён высококачественными токарными патронами.
- Конусная линейка входит в стандартную комплектацию станка.
- Заводская гарантия на станок «Тайфун» ТС-630ТФ1 исп. №5 составляет 18 месяцев, гарантия при ПНР 24 месяца.
- Пожалуй, лучшее предложение на рынке станочного оборудования в России.
Комплектация поставки:
- Трех-кулачковый патрон ø 400 мм (комплект сменных кулачков).
- Четырех-кулачковый патрон ø 630 мм.
- Вращающийся центр.
- Не вращающийся центр.
- 4-х позиционный резцедержатель.
- Неподвижный люнет (если РМЦ меньше 2000 мм, люнет не поставляется, если РМЦ больше 8000 мм, поставляется два люнета).
- Подвижный люнет (если РМЦ меньше 3000 мм, люнет не поставляется, если РМЦ больше 3000 мм, поставляется один люнета).
- Планшайба ø 800 мм (планшайба ø 1000 опция).
- Рабочее освещение станка.
- Система подачи СОЖ.
- УЦИ по 2-м осям.
- Конусная линейка.
- Защита экран патрона.
- Резцедержатель с защитным экраном (большой размер, с окном).
- Инструмент для обслуживания станка.
- Инструкция на русском языке.
- Декларация соответствия ТР ТС.
