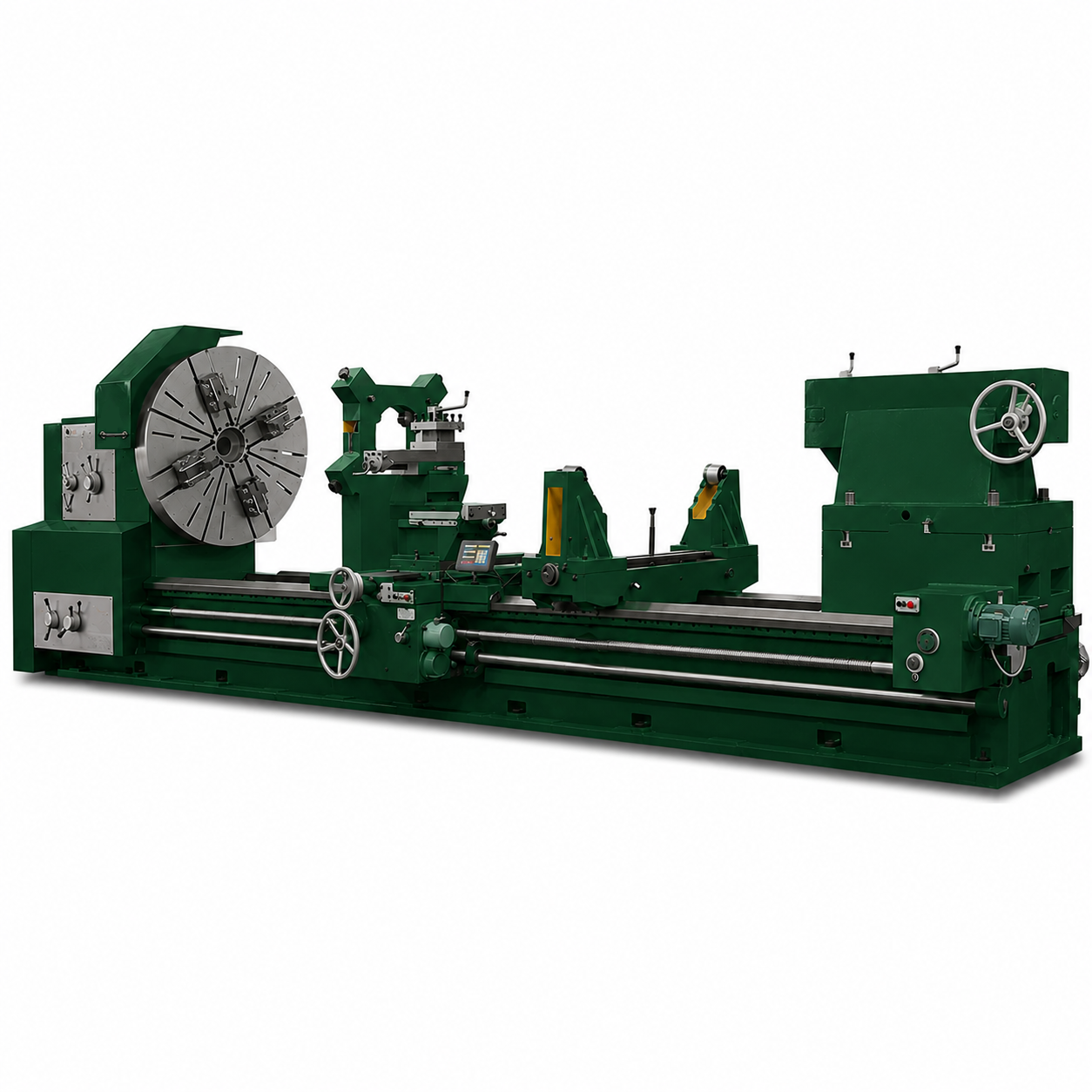

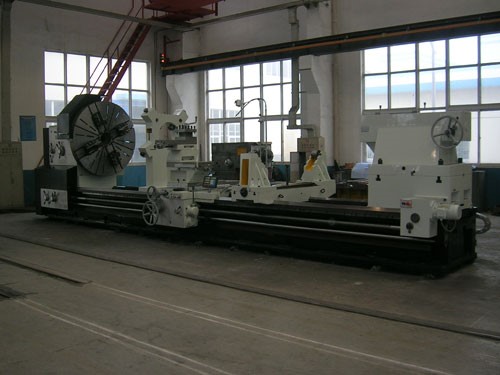

Токарно-винторезный станок ТС-1980ТФ1
Современный аналог 1А670
Мощность - 30 кВт, Ø над станиной - 1980 мм, РМЦ - 2000 - 8 000 мм, отверстие шпинделя - 130 мм, обороты шпинделя - 2,5 - 250 об/мин, Конус шпинделя - 140#, ускоренная подача - Z / X.
Все описание
Мощность - 30 кВт, Ø над станиной - 1980 мм, РМЦ - 2000 - 8 000 мм, отверстие шпинделя - 130 мм, обороты шпинделя - 2,5 - 250 об/мин, Конус шпинделя - 140#, ускоренная подача - Z / X.
Современный аналог 1А670
Мощность - 30 кВт, Ø над станиной - 1980 мм, РМЦ - 2000 - 8 000 мм, отверстие шпинделя - 130 мм, обороты шпинделя - 2,5 - 250 об/мин, Конус шпинделя - 140#, ускоренная подача - Z / X.
Преимущества станка «Тайфун» ТС-1980ТФ1:
- Оборудование с максимальным уровнем производительности предназначено для осуществления обработки с стабильной точностью крупногабаритных изделий, таких как:
- Основным назначением данной модели является осуществление черновых или получистовых операций при обработке заготовок крупных размеров из металлов различного вида – стальных и чугунных, цветных и сплавов, которые применяются при изготовлении деталей в машиностроении, авто- и аэрокосмической промышленности.
- Шпиндель имеет проходное отверстие диаметром в Ø130 мм.
- Допускается обработка изделий с максимальной массой в 12 000 кг.
- При изготовлении установленного на станке шпинделя была применена легированная сталь особой прочности. Его установка осуществлена на роликовые подшипники прецизионного типа, предусматривающие возможность регулировки.
- Прочность основания – станины обеспечена не только характеристиками и высоким качеством материала изготовления, но и сложной формой самой конструкции, в которой предусмотрено большое количество упрочняющих ребер жесткости. Ее ширина равна 1100 мм.
- Направляющие элементы выполнены в форме призмы и прошли упрочняющую закалку при обработке при показатели твердости от HRC 48-56 и выше. Глубина слоя закалки – от 2 мм.
- В конструкции станины предусмотрено наличие выемки, позволяющей осуществлять обработку заготовок больших диаметров, но небольшой длины.
- Предусмотрено наличие независимого насоса, осуществляющего требуемую принудительную циркуляцию смазки, направляемого к передней бабке и к подающей коробке.
- При обработке направляющих, использовано инновационное покрытие Turcite-B, обеспечивающее минимизацию эффекта трения, что влияет на длительность эксплуатации направляющих, сохранение их высокой точности. Это обеспечивает максимальную точность перемещения суппорта.
- Установленный на станке шпиндель прошел наладку на специально подготовленном стенде, с помощью которого была обеспечена требуемая балансировка механизма, его оптимальные динамические показатели.
- Качество обработки и эффективность обеспечивается мощной силовой установкой в 30 кВт.
- Конструкцией предусмотрено применение фрикционной двухходовой муфты гидравлического типа, обеспечивающая вращение шпинделя и реверсную функцию.
- На шпинделе применен высокоэффективный тормоз гидравлического типа.
- Шестеренчатые передачи в коробке подач и на передней бабке станка оснащены шестернями, прошедшими технологический процесс закалки и шлифование соответствующей степени точности и показателе шероховатости Ra, которые гарантируют невозможность деформации элементов при возникновении максимальных рабочих нагрузок и повышениях температуры.
- Станок в стандартной комплектации оснащен конусной линейкой.
- Осуществлено решение задачи по увеличению скорости быстрого хода суппорта. Его привод позволяет обеспечить продольные перемещения со скоростью в 3400 мм/мин, поперечные – 1700 мм/мин.
- Улучшены показатели обработки с помощью серел и разверток, расширены допустимые возможности, благодаря применению задней бабки, имеющей ход в 300 мм и пиноль в 260 мм диаметром.
- Направляющие, по которым совершаются перемещения и, преобразующие вращательное движение в поступательное ходовые винты станка обеспечиваются смазкой в автоматической режиме.
- Станок имеет повышенную степень защиты цепи подач от перегрузок, благодаря применению перегрузочной муфты, которая обеспечивает и эффективную работу по упорам.
- Предусмотрена система подачи смазочно-охлаждающей жидкости непосредственно в зону реза.
- Заводская гарантия на станок «Тайфун» ТС-1980ТФ1 составляет 18 месяцев.
- Пожалуй, лучшее предложение на рынке станочного оборудования в России.
- 4-х кулачковый патрон 1600 мм.

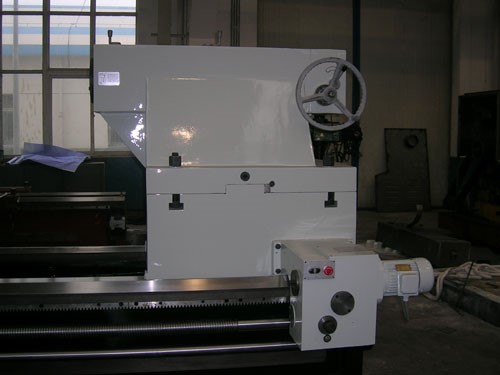

- Моторизированная задняя бабка.
- Электрические компоненты Siemens.
- Не вращающийся центр.
- Вращающийся центр.
- Неподвижный люнет Ø200-500 мм
- Система подачи СОЖ.
- Станочный светильник.
- Комплект для выравнивания станка.
- Инструмент для обслуживания станка.
- Инструкция на русском языке.
- Декларация соответствия ТР ТС.
- 3-х кулачковый патрон 500 мм.

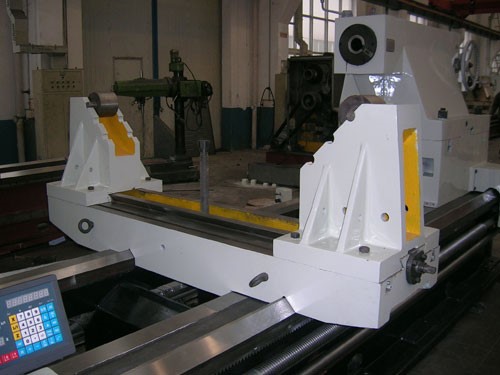

- Люнет открытого типа 450 – 1000 мм.
- Неподвижный люнет 500~800 мм.

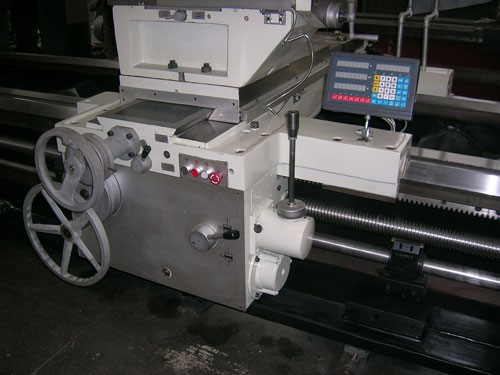

- УЦИ.
- Мотор - 37 кВт.
- Двойной суппорт.
- Отверстие шпинделя 145 мм.
- Шлифовальное устройство.
- Вес детали в центрах 15 тон.
- Резцедержатель 50х50 мм.
Мощность главного двигателя, кВт
30
Мощность мотора подачи, кВт
1,5
Мощность мотора задней бабки, кВт
1,5
Мощность насоса СОЖ, кВт
0,45
Напряжение в сети, В
380
Расстояние между центрами, мм
2 000 - 8 000
Макс. вес детали в центрах, кг
12 000
Макс. обработка над станиной, мм
1980
Макс. обработка над суппортом, мм
1500
Ширина по станине, мм
1100
Обороты шпинделя (вперёд), об/мин
2,5 - 250
Макс. крутящий момент, Nm
7000
Продольная подача, мм/об
0.1~12
Кол-во продольных подач, шт
56
Поперечная подача, мм/об
0.05~6
Кол-во поперечных подач, шт
56
Конус шпинделя
Metric 140#
Сквозное отверстие в шпинделе, мм
130
Ход верхней каретки суппорта, мм
760
Ускоренная продольная подача, мм/мин
3400
Ускоренная поперечная подача, мм/мин
1700
Пределы шага нарезаемых метрических резьб, мм (44 шага)
1 - 120
Пределы шага нарезаемых дюймовых резьб, TPI (31 шагов)
¼ - 24
Пределы шага нарезаемых модульных резьб (45 шагов)
0,5 - 60
Пределы шага нарезаемых диаметральных резьб, DP (25 шагов)
½ - 56
Макс. размер режущего инструмента, мм
45х45
Конус пиноли задней бабки
Metric 80#
Диаметр пиноли задней бабки, мм
260
Ход пиноли задней бабки, мм
300
Класс точности
Н
