АНАЛОГ 16К20

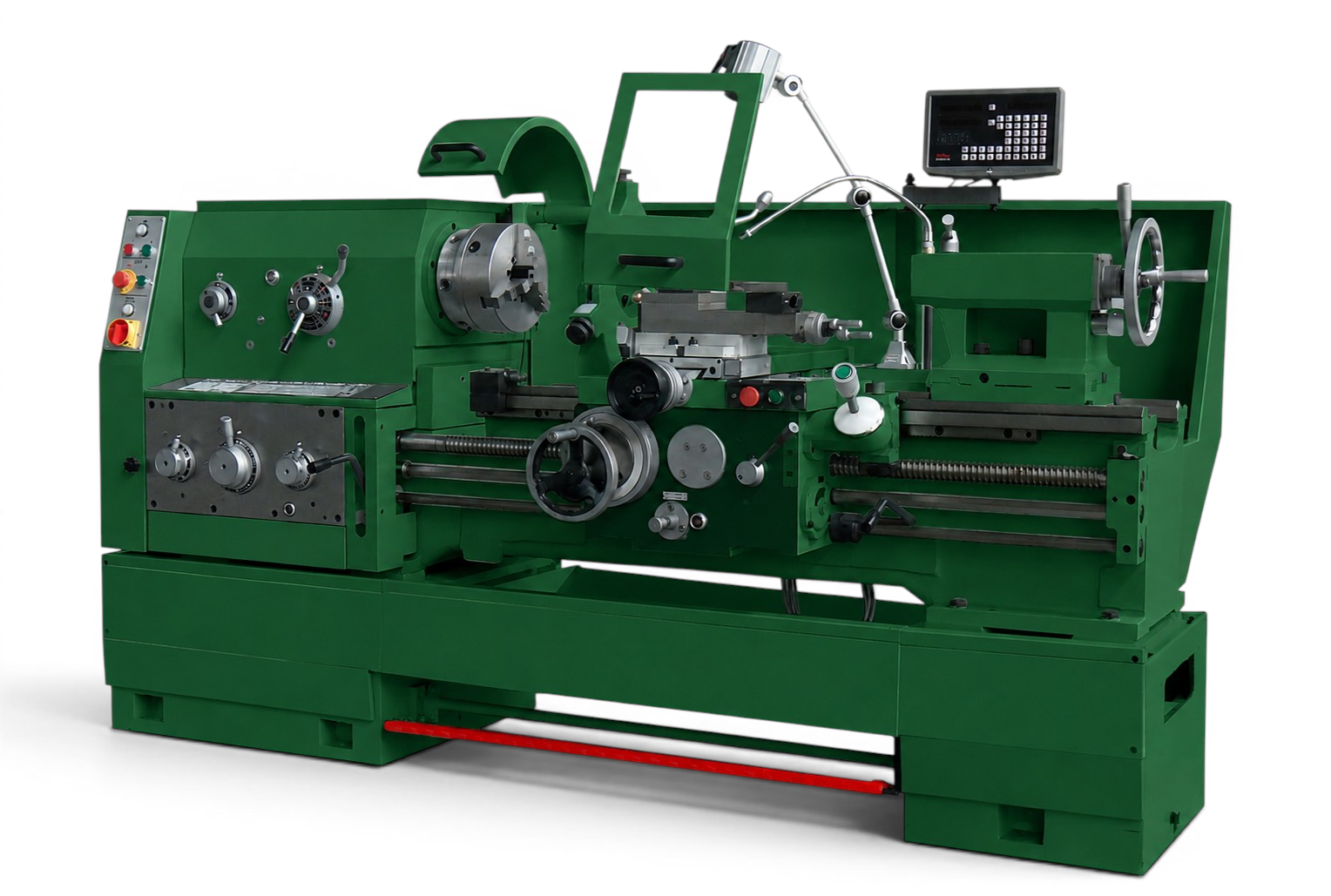

Токарный винторезный станок с УЦИ ТС-400Ф1 исп. №2
Характеристики
Мощность мотора:
9 кВт
Ø над станиной:
400 мм
РМЦ :
1500 мм
Отверстие шпинделя:
82 мм
Доставка по РФ и СНГ
ПНР и Инструктаж персонала
Склад запчастей в РФ
Гарантия до 24-х месяцев
Напряжение сети, В
380
Потребляемая мощность, кВт
15
Мощность главного двигателя, кВт
9
Высота центров, мм
210
Расстояние между центрами, мм
1500
Полезная длина обработки
1450
Макс. вес детали в центрах (с люнетами), кг
1300
Макс. диаметр обработки над станиной, мм
400
Макс. диаметр обработки над суппортом, мм
220
Макс. диаметр обработки в ГАП, мм
630
Эффективная длина ГАП, мм
230
Ширина станины, мм
390
Диаметр сквозного отверстия в шпинделе, мм
Ø82
Присоединительная поверхность шпинделя
D8
Конус шпинделя
МК6 (1:20 Φ90)
Частота вращения шпинделя, об/мин
9 - 1600
Количество ступеней вращения шпинделя
24
Продольная подача, мм/об
0,028 – 6,43
Поперечная подача, мм/об
0,012 – 2,73
Пределы шага нарезаемых метрических резьб (48 шагов), мм
0.5 - 224
Пределы шага нарезаемых дюймовых резьб (48 шагов)
72 - 1/8 ниток на дюйм
Пределы шага нарезаемых трапецеидальных резьб (45 шагов)
56 - 1/4
Пределы шага нарезаемых модульных резьб (42 шага)
0,5 – 112
Диаметр ходового винта, мм
Φ40
Шаг резьбы ходового винта, мм
12
Ход верхней каретки суппорта, мм
145
Ход поперечной каретки суппорта, мм
320
Макс. размер державки, мм
25х25
Внутренний конус пиноли задней бабки
МК5
Диаметр пиноли задней бабки, мм
75
Ход пиноли задней бабки, мм
150
Поперечное смещение задней бабки, мм
±15
Уровень шума, Дб
85
Класс точности
Н
Габариты станка (ДхШхВ), мм
3360х1020х1350
Масса станка, кг
3250
Мощность - 9 кВт, Ø над станиной - 400 мм, РМЦ - 1500 мм, отверстие шпинделя - 82 мм, обороты шпинделя: 9 - 1600 об/мин, конус шпинделя - МК6, УЦИ по осям Z / X, Ускоренная подача по осям Z / X, конусная линейка.
Преимущества станка «Тайфун» ТС-400Ф1 исп. №2:
- Надежный станок промышленного класса, предназначен для работы на предприятиях и заводах с максимально загруженными производствами.
- Современный аналог станка токарного 1К62, 1А616, 16К20, ИТ-1М, ИТ-1МГ.
- Станок ТС-400Ф1 исп. №2 может выполнять обтачивание цилиндрических поверхностей, подрезание торцов, вытачивание наружных канавок, отрезание металла, сверление, рассверливание, зенкерование, развертывание, растачивание отверстий, нарезание внутренних канавок, центрование, обработку, поверхностей фасонными резцами, нарезание резьбы плашками, метчиками, резцами, обработку конических поверхностей.
- На станке «Тайфун» ТС-400Ф1 исп. №2 закалённые и отшлифованные направляющие.
- Шпиндель из высокопрочной легированной стали.
- Фрикционная муфта главного привода токарного станка ТС-400Ф1 исп. №2 плавно переключает вращение шпинделя на прямое или обратное без остановки электродвигателя.
- Для нарезания различных типов резьб нет необходимости менять шестерни гитары подач. Режимы нарезания всех доступных резьб выбираются на панели управления простым переключением рычагов.
- На станке установлен 4-х позиционный резцедержатель.
- Устройство цифровой индикации по 2-м осям.
- Станок оснащен системой подачи охлаждающей жидкости в зону резания.
- Станок оснащен функцией быстрой подачи суппорта по двум осям.
- Ножной механический тормоз шпинделя.
- Продольная и поперечная ускоренные подачи суппорта.
- Защитный экран резцедержателя с большим окном.
- Шестерни в шпиндельной бабке прошли термообработку и отшлифованы.
- Шестерни в коробке подач прошли термообработку и притирку электрокорундом.

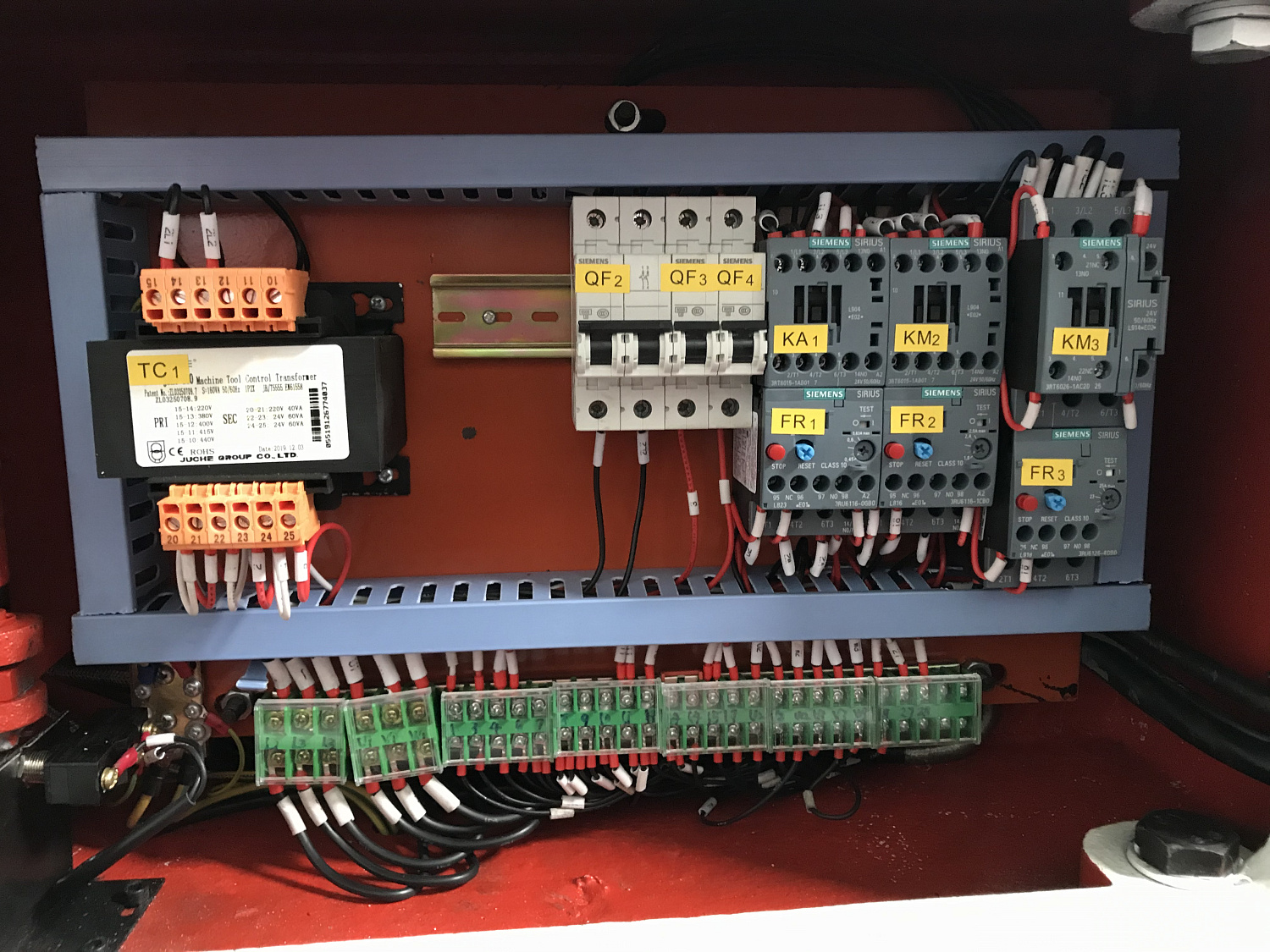

- Шкаф управления: электрокомпоненты станка марки Siemens.
- Станок оборудован штатным освещением.
- Станок поставляется с конусной линейкой.
- Кожух ходового винта.
- Цельнолитое основание станины из высококачественного чугуна.
- Исполнение станка - стандарт CE и ЕАС.
- Заводская гарантия на станок «Тайфун» ТС-400Ф1 исп. №2 составляет 18 месяцев, гарантия при ПНР 24 месяца.
- Пожалуй, лучшее предложение на рынке станочного оборудования в России!
Комплектация поставки:
- 3-кулачковый патрон Ø 250 мм.
- 4-кулачковый патрон Ø 320 мм.
- Планшайба Ø 350 мм.
- Неподвижный люнет Ø 6 - 125 мм.
- Неподвижный люнет Ø 100 - 220 мм.
- Подвижный люнет Ø 6 – 100 мм.
- 2-оси УЦИ.
- 4-х позиционный резцедержатель.
- Галогеновый светильник.
- Система подачи СОЖ.
- Защитное ограждение.
- Резцедержатель с защитным экраном.
- Вращающийся центр.
- Не вращающийся центр.
- Поддон для стружки
- Конусная линейка.
- Комплект сменных шестерен гитары.
- Комплект обслуживающего инструмента.
- Руководство по эксплуатации на русском языке.
- Декларация соответствия ТР ТС.
Возможные опции:
- Кулачки обратные к 3-кулачковому токарному патрону К11-250 мм (к-т из 3 шт.)
- Кулачки прямые к 3-кулачковому токарному патрону К11-250 мм (к-т из 3 шт.)
- Быстросменный резцедержатель
- Комплект приводных ремней (4 шт.)
- NSK подшипники шпинделя (производство Япония)
- Инструмент по согласованию с клиентом.
