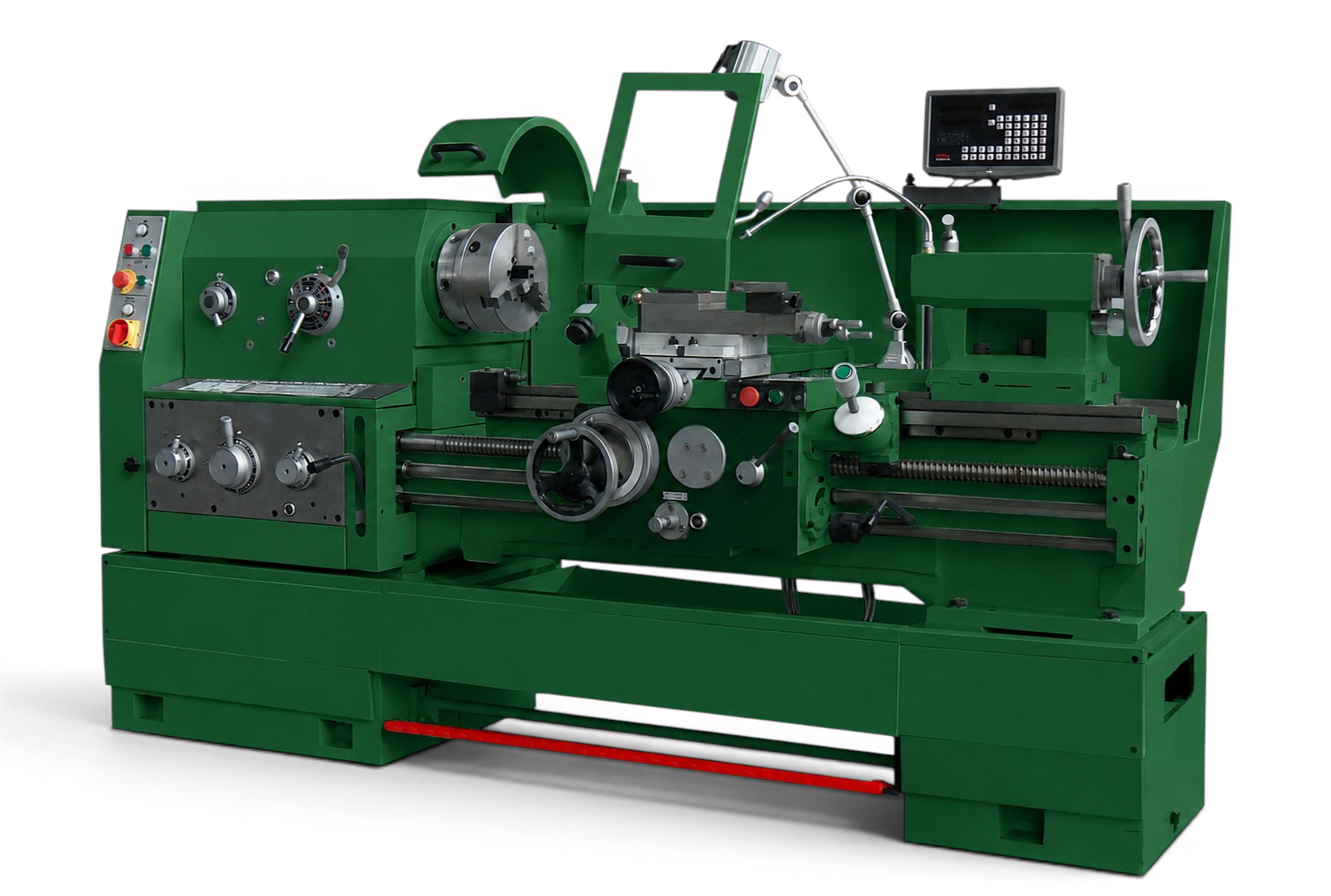

Токарный винторезный станок с УЦИ ТС-400Ф1 исп. №3

Преимущества станка ТС-400Ф1 исп. №3:

ТС-400Ф1 исп. №3 — надёжный токарно-винторезный станок с УЦИ промышленного класса

Современный и прочный станок для предприятий с высокой загрузкой. Создан как актуальный аналог классических моделей 1К62, 1А616, 16К20, ИТ-1М и ИТ-1МГ, но с улучшенной комплектацией, цифровой индикацией и более удобным управлением.

Почему выбирают ТС-400Ф1 исп. №3

• Промышленный класс — рассчитан на работу в условиях максимально загруженного производства.
• Жёсткая цельная станина коробчатой конструкции из высококачественного чугуна. Направляющие закалены и отшлифованы.
• Шпиндель из высокопрочной легированной стали. Шестерни шпиндельной бабки термообработаны и отшлифованы, шестерни коробки подач — термообработаны и притёрты.
• Фрикционная муфта главного привода — плавное переключение направления вращения шпинделя без остановки электродвигателя.
• Нарезание резьб без смены шестерён гитары — все режимы выбираются простым переключением рычагов на панели управления (метрические, дюймовые, модульные, трапецеидальные).
• Устройство цифровой индикации (УЦИ) по 2 осям — точный контроль перемещений.
• 4-позиционный резцедержатель, защитный экран с большим окном, система подачи СОЖ, ножной механический тормоз, ускоренные подачи суппорта по двум осям.
• Электрокомпоненты Siemens, штатное освещение, защита ходового винта, конусная линейка.
• Исполнение соответствует стандартам CE и ЕАС.

Основные характеристики:

• Максимальный диаметр над станиной — 400 мм
• Над суппортом — 220 мм
• В выемке (ГАП) — 630 мм
• Расстояние между центрами — 2000 мм (полезная длина обработки 1820 мм)
• Отверстие шпинделя — Ø82 мм
• Мощность главного двигателя — 9 кВт
• Частота вращения шпинделя — 9–1600 об/мин (24 ступени)
• Максимальный вес детали в центрах (с люнетами) — 1100 кг

Примеры деталей и операций, которые можно выполнять

Станок позволяет производить широкий спектр токарных работ:

• обтачивание цилиндрических поверхностей;
• подрезание торцов;
• вытачивание наружных и внутренних канавок;
• отрезание;
• сверление, рассверливание, зенкерование, развёртывание;
• растачивание отверстий;
• центрование;
• обработка фасонными резцами;
• нарезание резьбы плашками, метчиками и резцами (метрической, дюймовой, модульной, трапецеидальной);
• обработка конических поверхностей.

Типичные детали: валы, оси, втулки, фланцы, кольца, диски, переходные втулки, детали с резьбой и конусами.

Стандартная комплектация включает: 3-кулачковый патрон Ø250 мм, 4-кулачковый патрон Ø320 мм, планшайбу Ø350 мм, неподвижные и подвижный люнеты, 2-осевое УЦИ, 4-позиционный резцедержатель, галогеновый светильник, систему СОЖ, защитное ограждение, вращающийся и невращающийся центры, поддон для стружки, конусную линейку, сменные шестерни, комплект инструмента, руководство на русском языке и декларацию ТР ТС.

Гарантия: 18 месяцев, при проведении пусконаладочных работ — 24 месяца.

Преимущества относительно типичных аналогов

В отличие от многих устаревших моделей класса 16К20 и подобных, ТС-400Ф1 исп. №3 уже в базовой комплектации оснащён УЦИ по двум осям, фрикционной муфтой, электроникой Siemens, полной защитой и широким набором оснастки. Нарезание резьб выполняется без замены шестерён гитары — это экономит время и упрощает работу. Закалённые направляющие, термообработанные шестерни и мощный шпиндель обеспечивают надёжность при интенсивной эксплуатации. По соотношению комплектации, удобства и цены это одно из самых выгодных предложений в своём классе.

ТС-400Ф1 исп. №3 — практичный и надёжный выбор для предприятий, которым нужен современный аналог проверенных советских токарных станков с расширенными возможностями прямо «из коробки».
