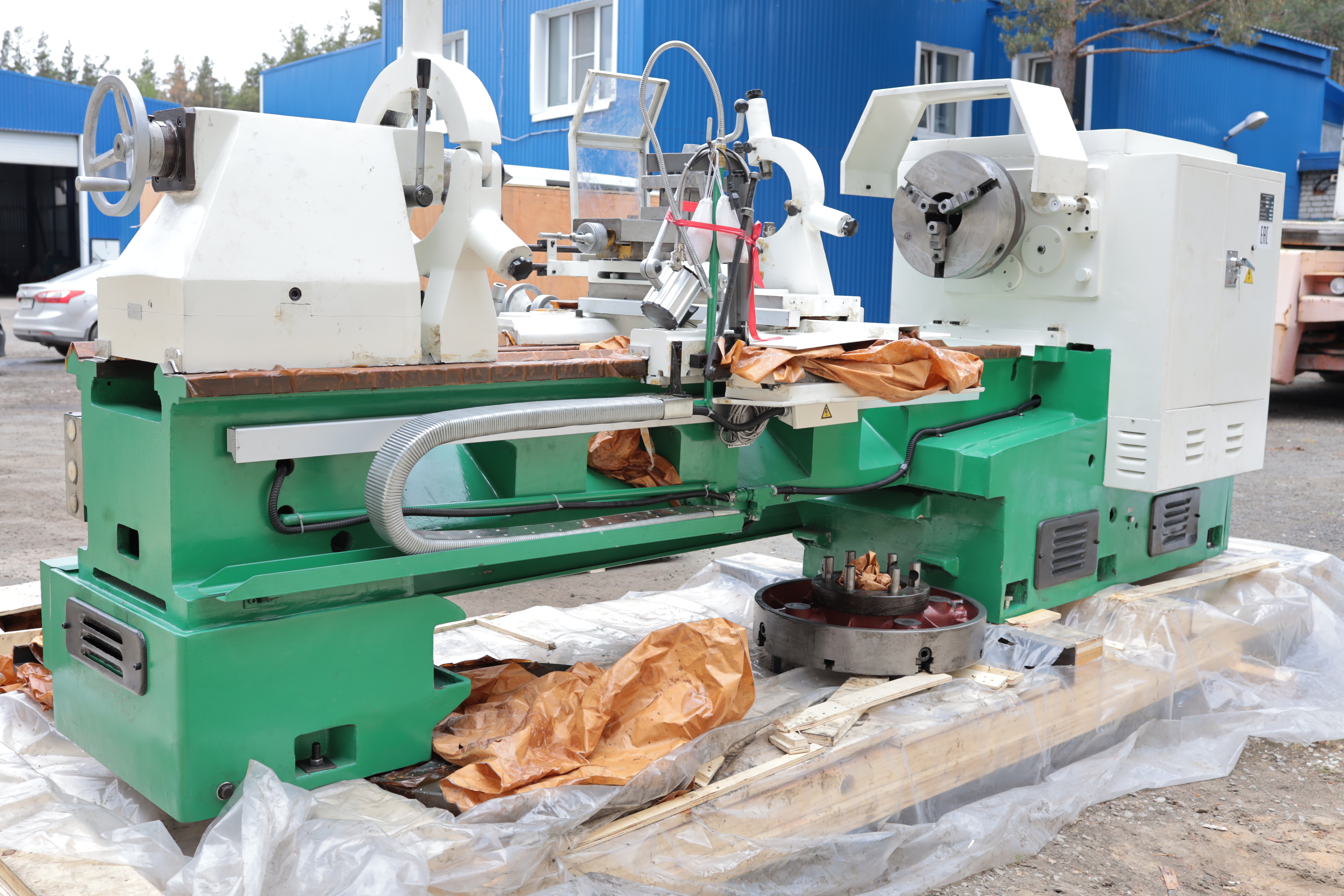

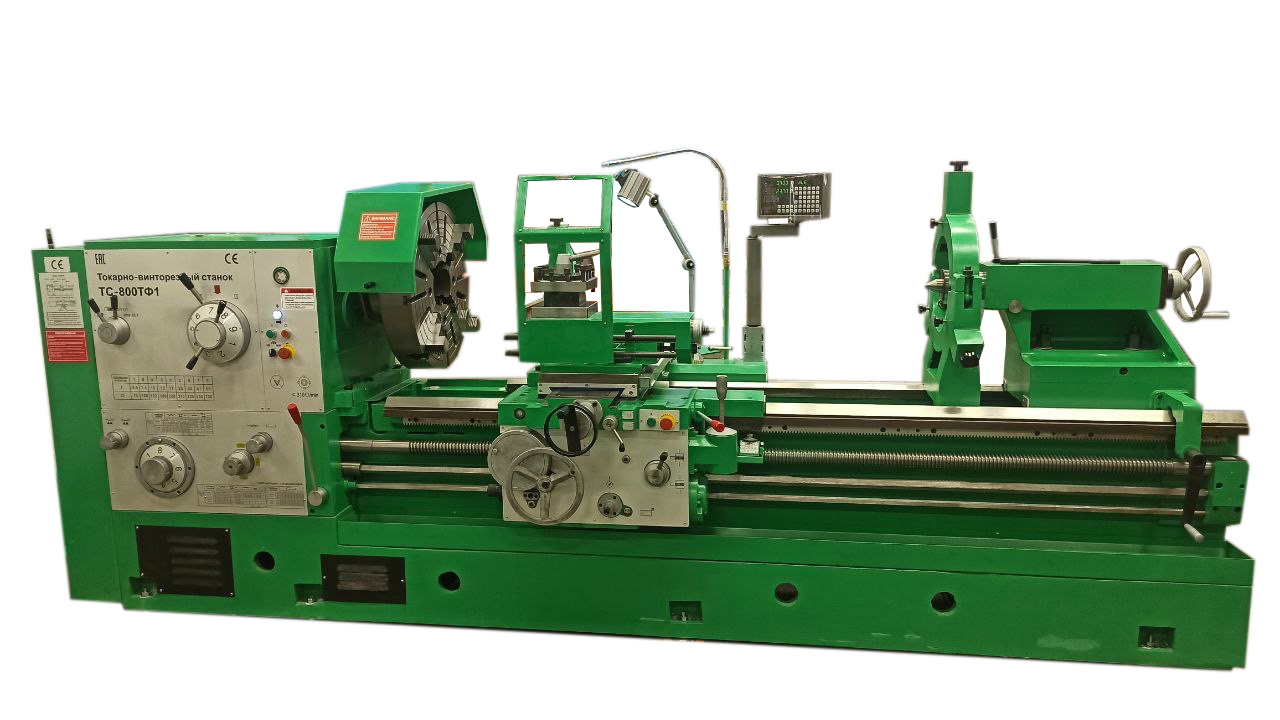

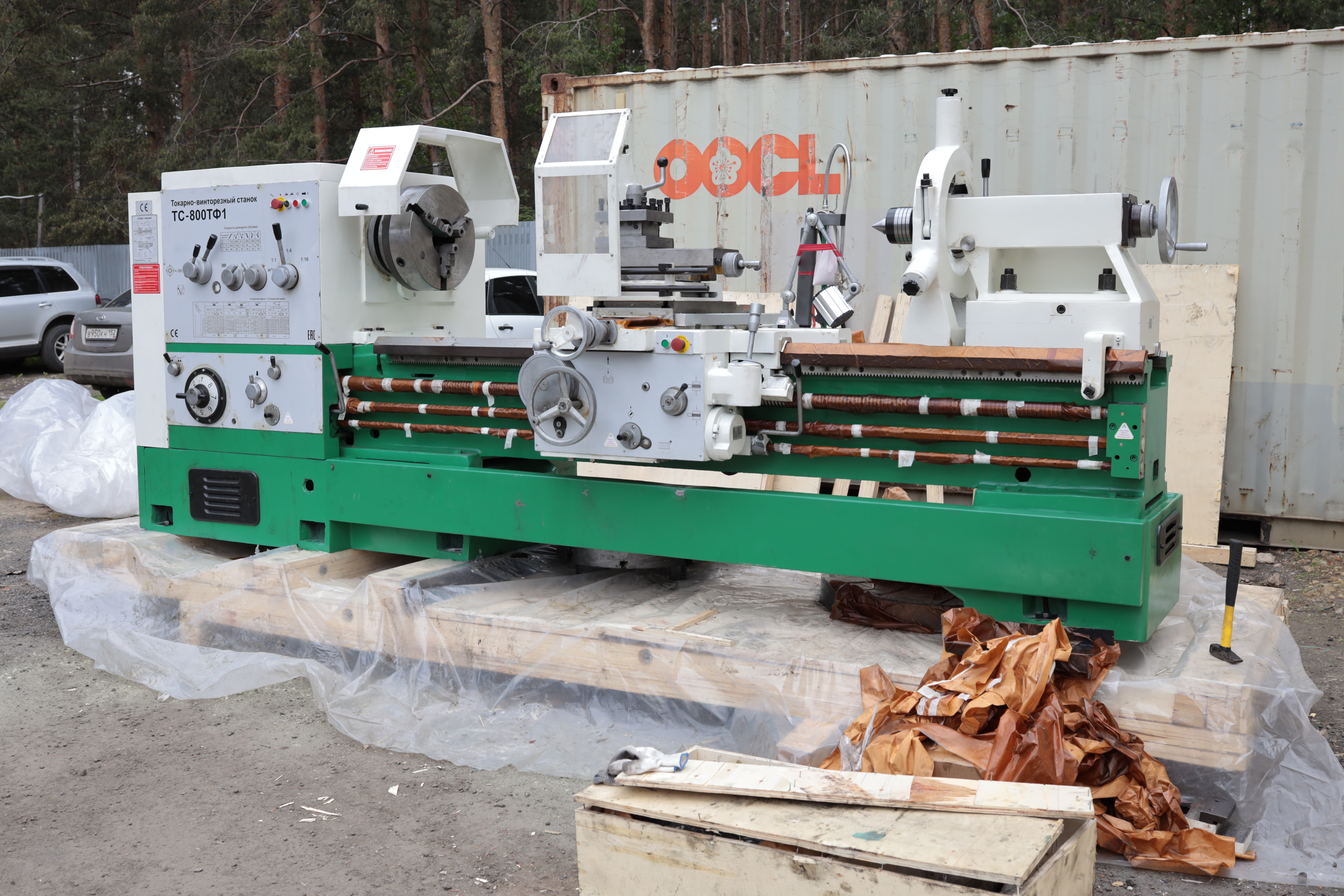

Токарный винторезный станок с УЦИ ТС-800ТФ1 исп. №1
Характеристики
Мощность мотора:
15 кВт
Ø над станиной:
800 мм
РМЦ:
1500 мм
Отверстие шпинделя:
105 мм (130 опция)
Преимущества
🢒 Фрикционная муфта главного привода
🢒 Вес обрабатываемого изделия до 4000 тонн
🢒 Авто подача салазок резцедержателя

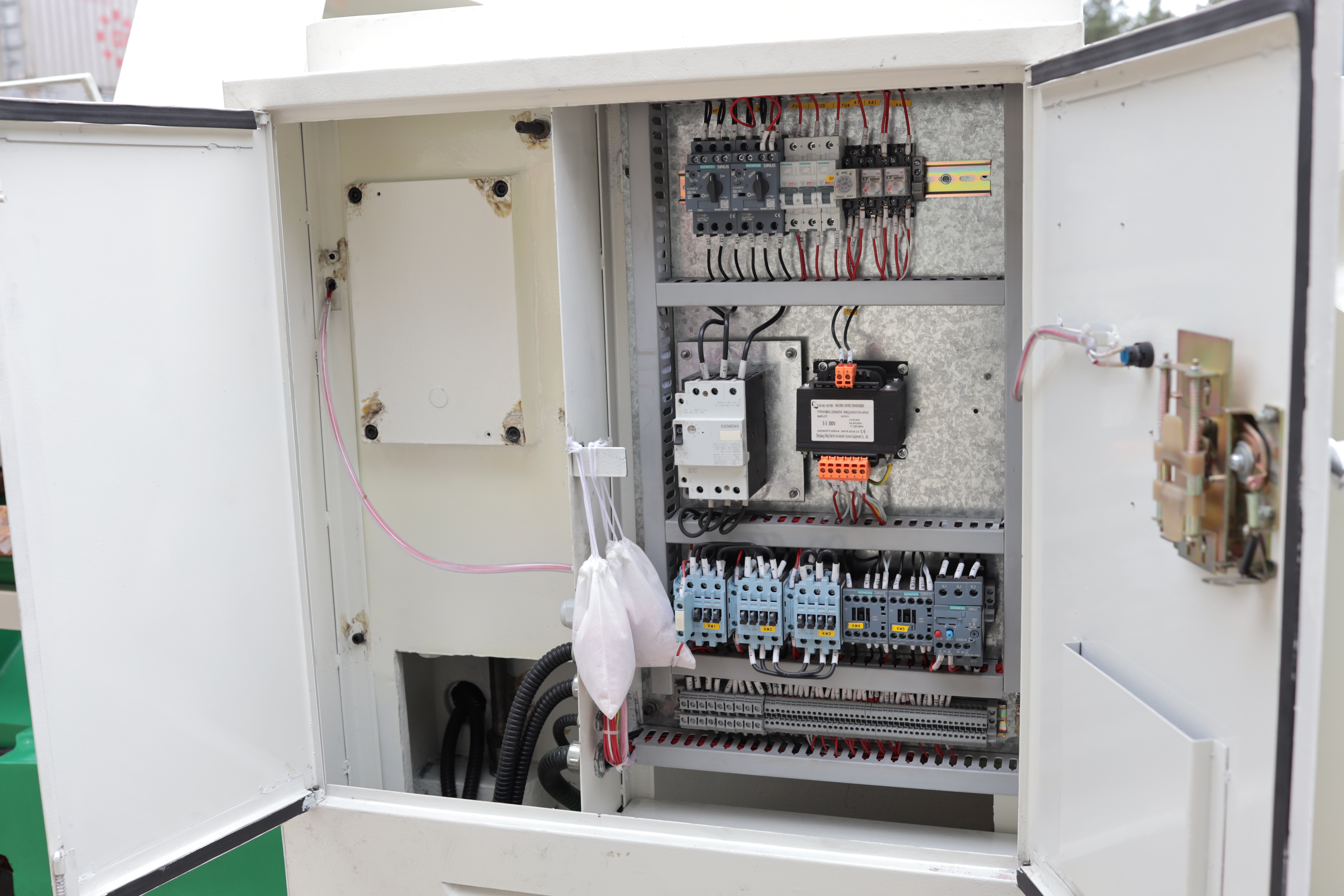

🢒 Электрокомпоненты - Siemens
Подберем удобный способ оплаты:
Доставка по РФ и СНГ
ПНР и Инструктаж персонала
Склад запчастей в РФ
Гарантия до 24-х месяцев
Преимущества станка ТС-800ТФ1 исп. №1:

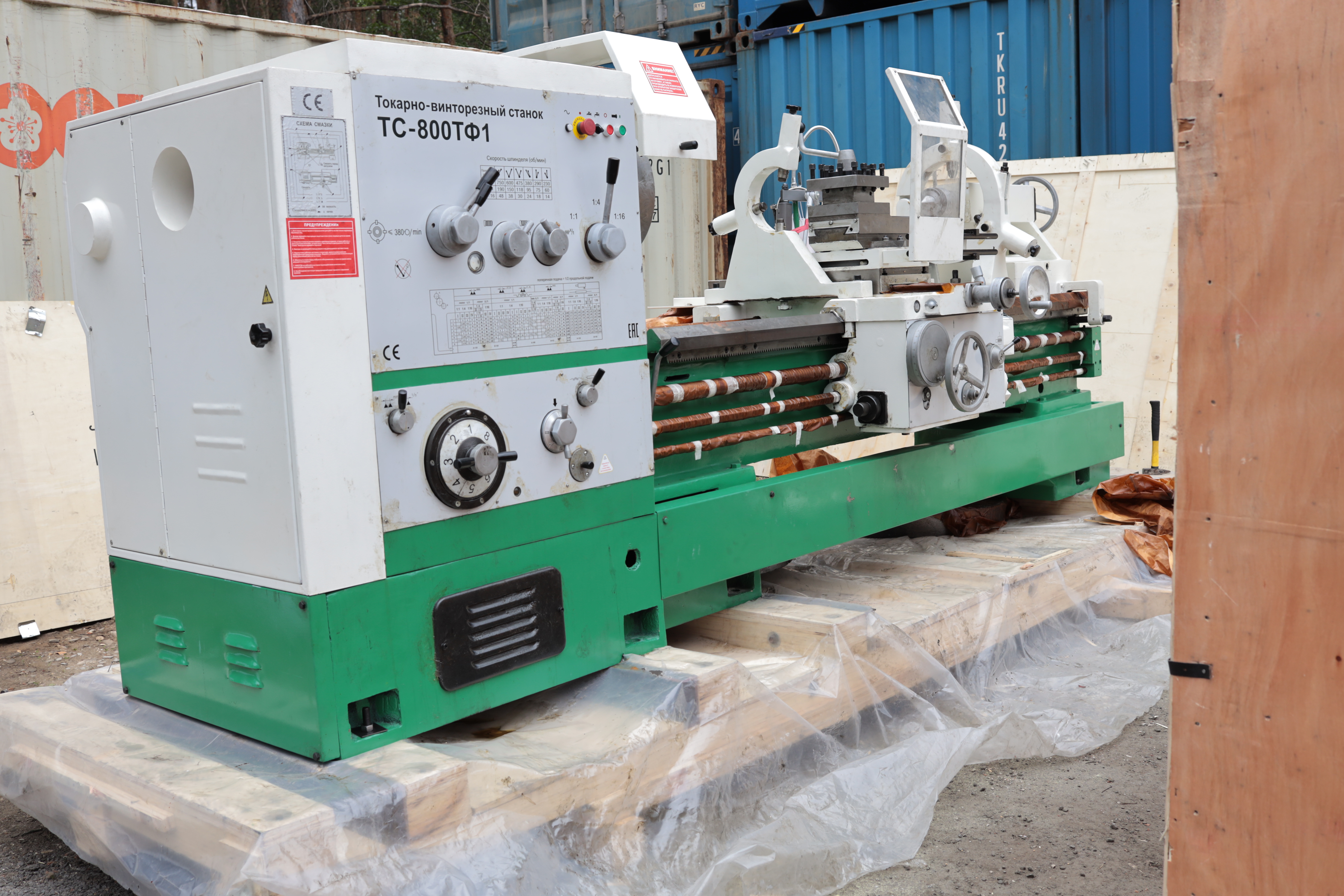

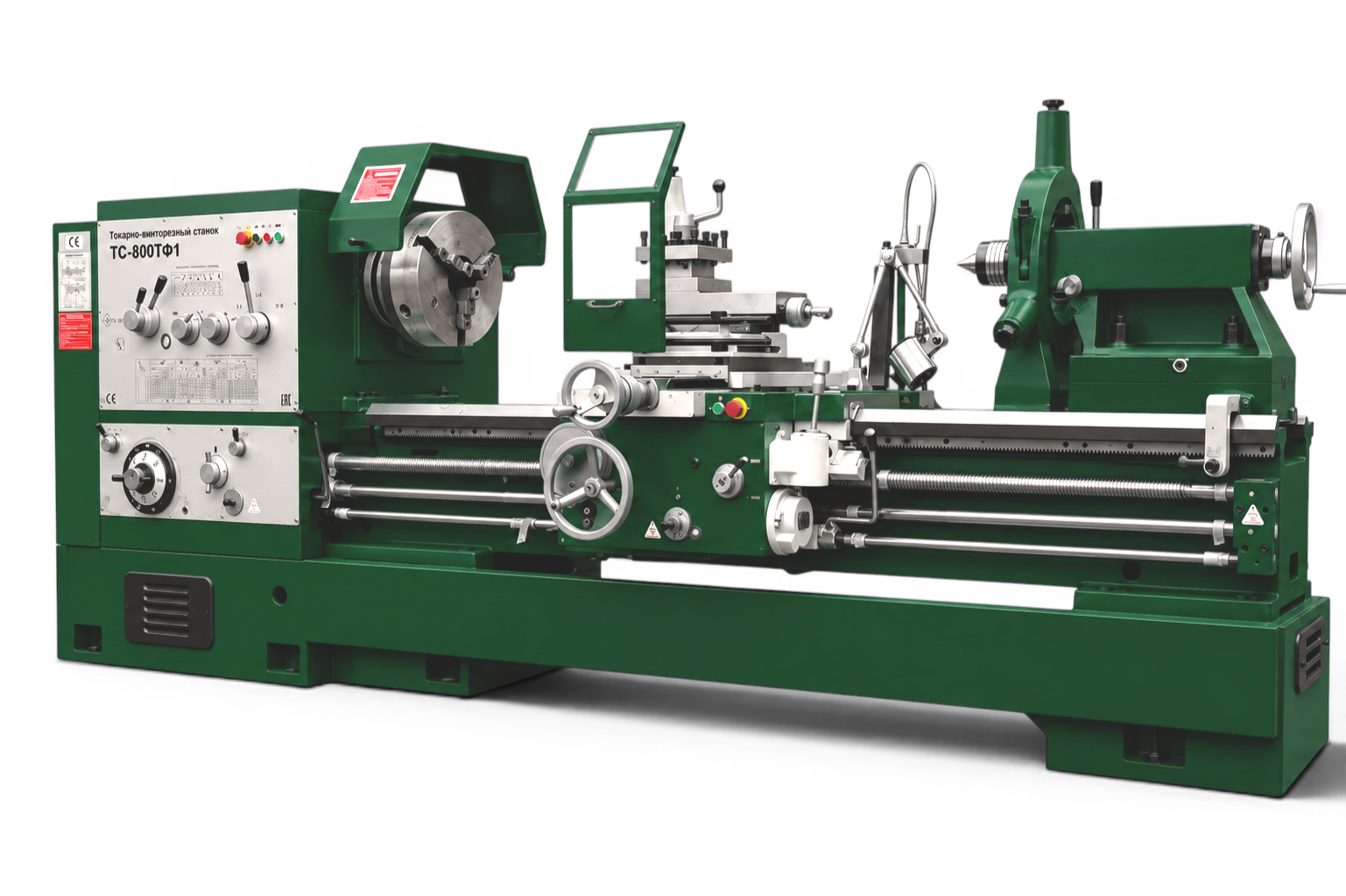

ТС-800ТФ1 исп. №1 — токарно-винторезный станок тяжёлой серии с УЦИ
Надёжный промышленный станок с повышенным ресурсом прочности. Современный аналог классических моделей 16К40 и ДИП400. Рассчитан на стабильную обработку крупных и тяжёлых деталей в условиях интенсивной эксплуатации.
Выгода для клиента
- Работаете с тяжёлыми заготовками — грузоподъёмность до 4000 кг и широкая станина 600 мм обеспечивают стабильную точность.
- Обрабатываете более крупные детали — диаметр над станиной до 800 мм, отверстие шпинделя 105 мм (опция 130 мм).
- Экономите время — фрикционная муфта переключает направление вращения без остановки двигателя, есть ускоренная подача, автоматическая подача салазок резцедержателя и ножной тормоз.
- Получаете удобный контроль — УЦИ по двум осям и конусная линейка уже в комплекте.
- Покупаете на выгодных условиях — доступна рассрочка без переплаты и лизинг на выгодных условиях. Станок начинает работать на вас, а платежи распределяются удобно.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Макс. диаметр над станиной | 800 мм |
| Над суппортом | 480 мм |
| В выемке (ГАП) | 1000 мм |
| Расстояние между центрами | 1500 мм |
| Макс. вес детали в центрах | до 4000 кг |
| Отверстие шпинделя | 105 мм (опция 130 мм) |
| Мощность главного двигателя | 15 кВт |
| Частота вращения шпинделя | 5,5 – 730 об/мин (18 ступеней) |
| Ширина станины | 600 мм |
Отрасли применения
- Тяжёлое и общее машиностроение
- Судостроение и энергетика
- Производство крупногабаритных валов и осей
- Ремонтные производства и цеха с высокой загрузкой
- Предприятия, которым нужен мощный токарный станок для крупных и тяжёлых деталей
Примеры деталей и операций
- Крупные и тяжёлые валы и оси
- Крупные втулки, фланцы и диски
- Детали с наружной и внутренней резьбой
- Обработка в центрах и в патроне
- Конические поверхности
- Обтачивание, подрезание, растачивание, нарезание резьб
- Детали из стали, чугуна и других конструкционных материалов
Преимущества перед типичными аналогами
В отличие от многих устаревших станков класса 16К40 и ДИП400, ТС-800ТФ1 исп. №1 уже в базовой комплектации оснащён:
- УЦИ по двум осям
- Фрикционной муфтой главного привода
- Ускоренной подачей суппорта
- Автоматической подачей салазок резцедержателя
- Ножным тормозом
- Электроникой Siemens
- Полным набором оснастки (патроны Ø400/Ø630 мм, планшайба Ø800 мм, люнеты)
Широкая станина 600 мм и грузоподъёмность до 4000 кг обеспечивают стабильную работу с крупными деталями. Отверстие шпинделя 105 мм (опция 130 мм) и длина 1500 мм расширяют номенклатуру. По соотношению мощности, диаметра обработки, комплектации и цены — одно из самых выгодных предложений в тяжёлом классе токарных станков.
Гарантия: 18 месяцев (при ПНР — 24 месяца). Склад запчастей и сервис в России.
ТС-800ТФ1 исп. №1 — мощный и надёжный выбор для предприятий, которым нужен тяжёлый токарный станок с увеличенным диаметром обработки и высокой грузоподъёмностью.
Оставьте заявку — рассчитаем комплектацию, подберём удобный вариант оплаты (рассрочка без переплаты или лизинг) и ответим на все вопросы. Свяжитесь с нами сегодня!
Напряжение в сети, В
380
Мощность главного двигателя, кВт
15
Мощность насоса СОЖ, кВт
0,09
Подача жидкости СОЖ, л/мин
25
Мощность мотора ускоренной подачи, кВт
1,1
Расстояние между центрами, мм
1500
Полезная длина обработки
-300 мм от РМЦ
Макс. вес детали в центрах (с люнетом), кг
до 4000
Макс. обработка над станиной, мм
800
Макс. обработка над суппортом, мм
480
Макс. обработка в ГАП, мм
1000
Высота центров, мм
400
Длина выемки ГАП, мм
230
Ширина по станине, мм
600
Обороты шпинделя, об/мин
5,5 - 730
Количество ступеней вращения шпинделя
18
Обороты шпинделя (обратное), об/мин
10 - 730
Количество ступеней обратного вращения шпинделя
6
Конусность отверстия шпинделя
ф120 мм конус 1:20
Конусность втулки шпинделя
МТ6
Поверхность шпинделя
D-11
Сквозное отверстие в шпинделе, мм
105 (опция 130 мм)
Ход верхней каретки суппорта, мм
170
Ход поперечной каретки суппорта, мм
430
Пределы шага нарезаемых метрических резьб, мм (52 вида)
1 – 240
Пределы шага нарезаемых дюймовых резьб, дюйм (26 вида)
1 - 14
Пределы шага нарезаемых модульных резьб, мм (53 вида)
0,5 - 120
Пределы шага нарезаемых питчевых резьб (24 вида)
1 – 28
Диапазон продольных подач (64 шага), мм/об
0,1 – 24,3
Диапазон поперечных подач (64 шага), мм/об
0,05 – 12,15
Ускоренная продольная подач, мм/мин
4000
Ускоренная поперечная подач, мм/мин
2000
Диаметр ходового винта, мм
48
Резьба ходового винта, мм
12
Макс. размер режущего инструмента, мм
32х32
Вращение резцедержателя
32х32
Конус пиноли задней бабки
МК6
Диаметр пиноли задней бабки, мм
100
Ход пиноли задней бабки, мм
240
Поперечное смещение задней бабки, мм
±10
Класс точности
Н
Габариты станка (ДхШхВ), мм
3500х1170х1700
Масса станка, кг
5000
Комплектация поставки:
- Устройство цифровой индикации – 2-е оси.

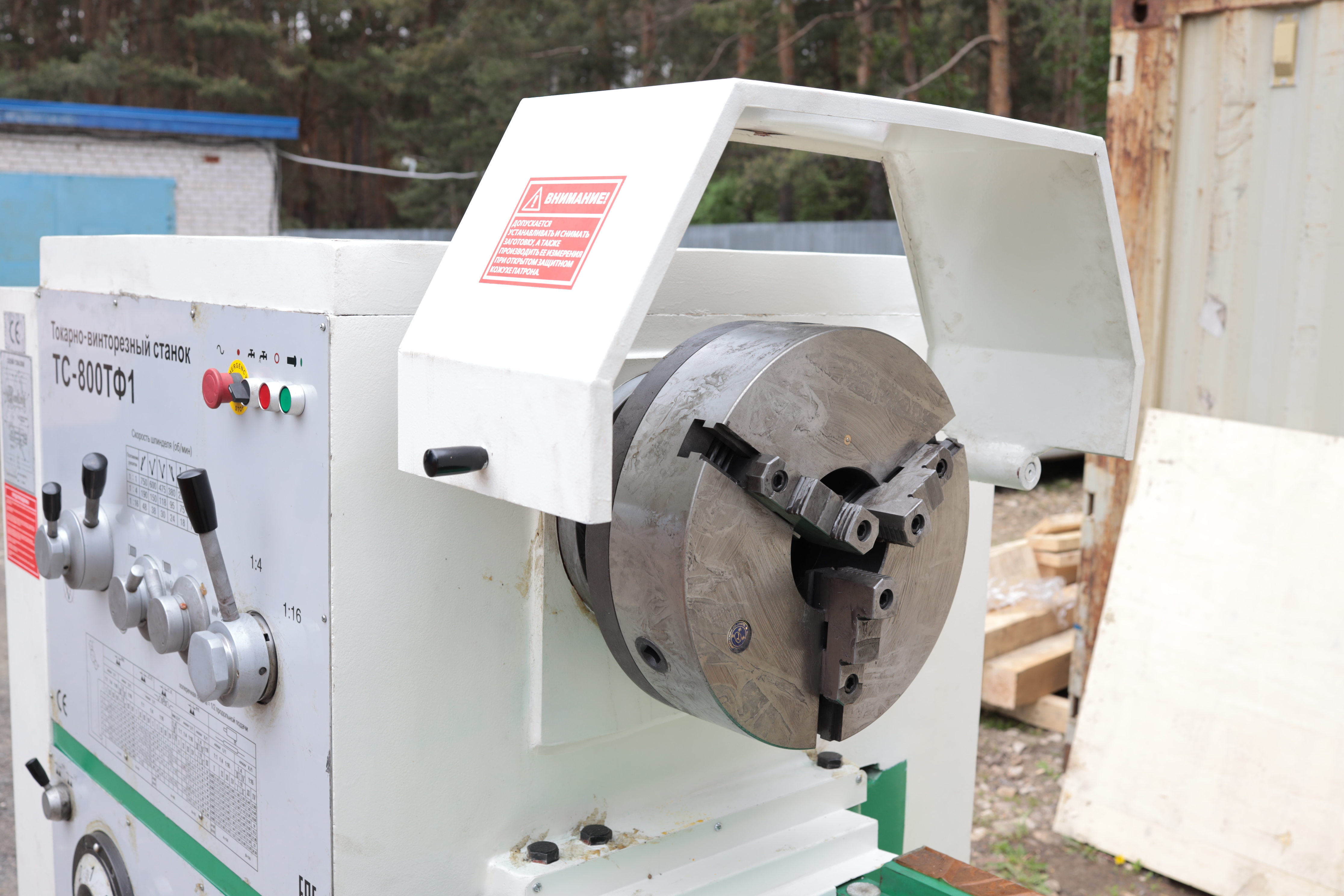

- 3-х кулачковый патрон – 400 мм.
- 4-х кулачковый патрон – 630 мм.
- Планшайба - 800 мм.
- Не вращающийся центр – 2 шт.
- Вращающийся центр для задней бабки.

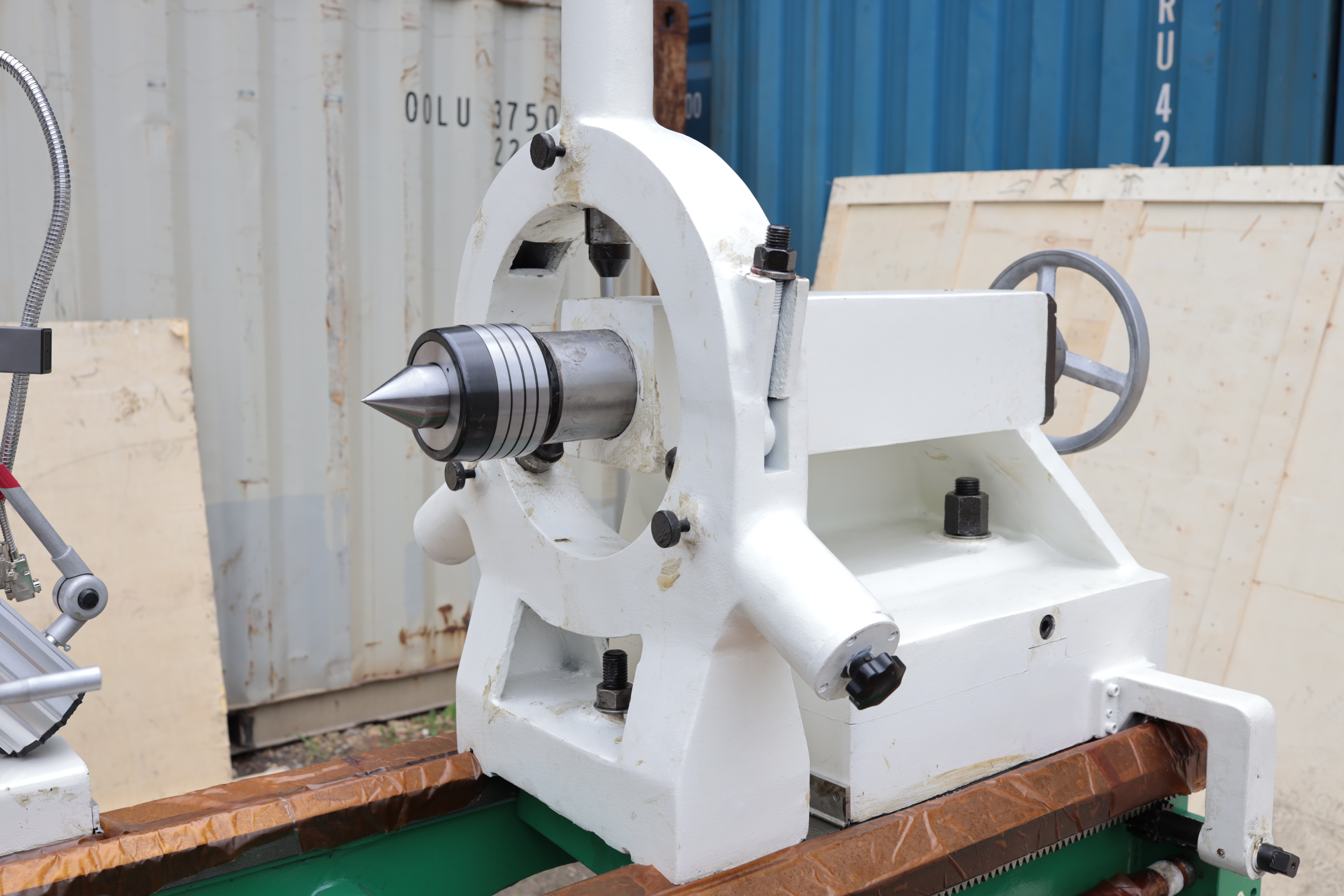

- Подвижный люнет 20 – 135 мм.
- Неподвижный люнет 100 – 300 мм.
- Конусная линейка.

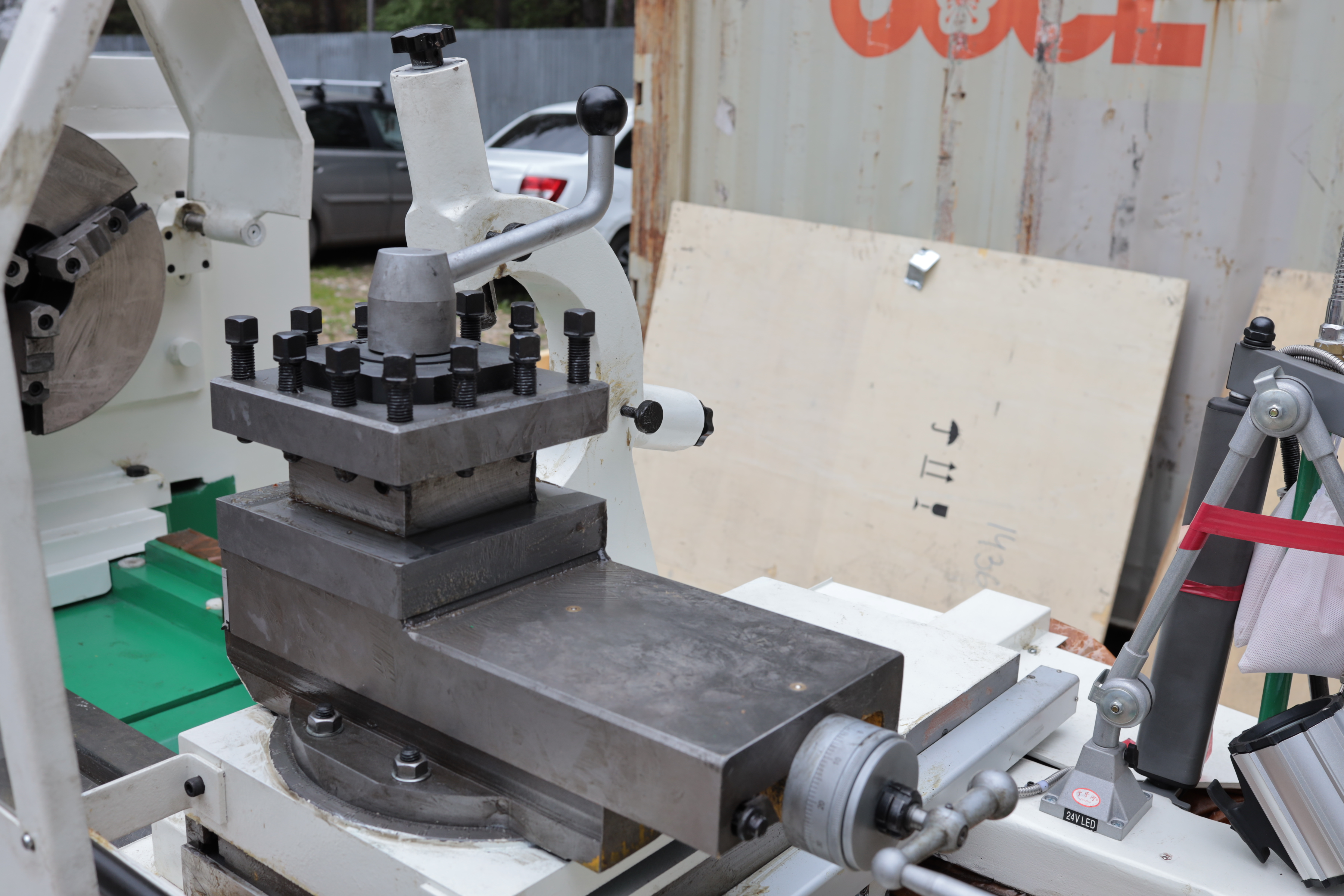

- Резцедержатель с защитным экраном.
- Защитный экран патрона.
- Выравнивающие башмаки.
- Инструмент для обслуживания станка.
- Руководство по эксплуатации на русском языке.
- Декларация соответствия ТР ТС.
Возможные опции:
- 3-х кулачковый патрон – 500 мм.
- 4-х кулачковый патрон – 800 мм.
- Планшайба - 1000 мм.
- Скользящая защита токарного патрона
- Резцедержатель быстросменный.
- Отверстие шпинделя – 130 мм.
- Шлифовочный узел.
- Стандарт шпинделя DIN.
- Двойной резцедержатель на суппорте.
- Набор виброопор ОВ-31М.
