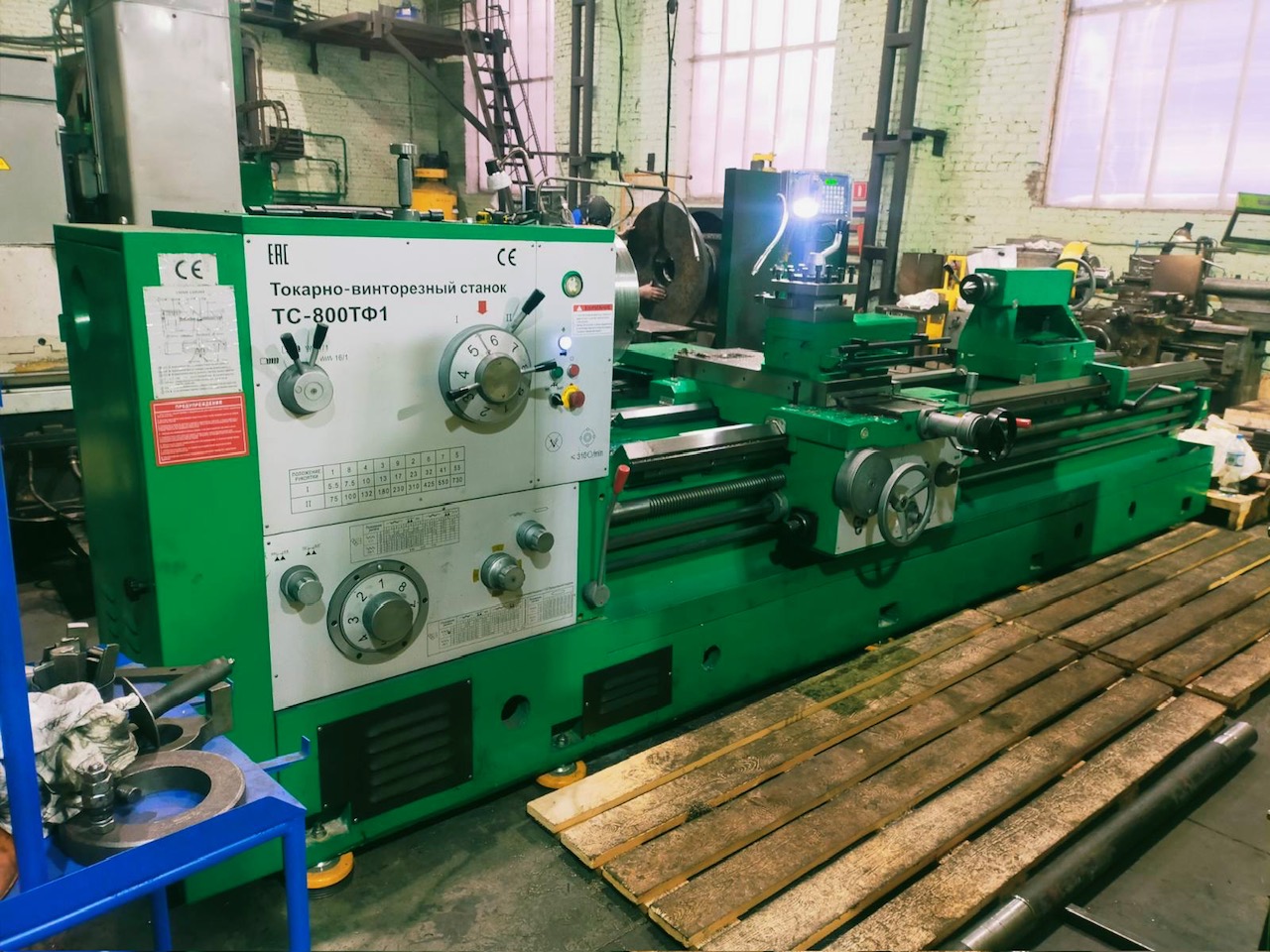

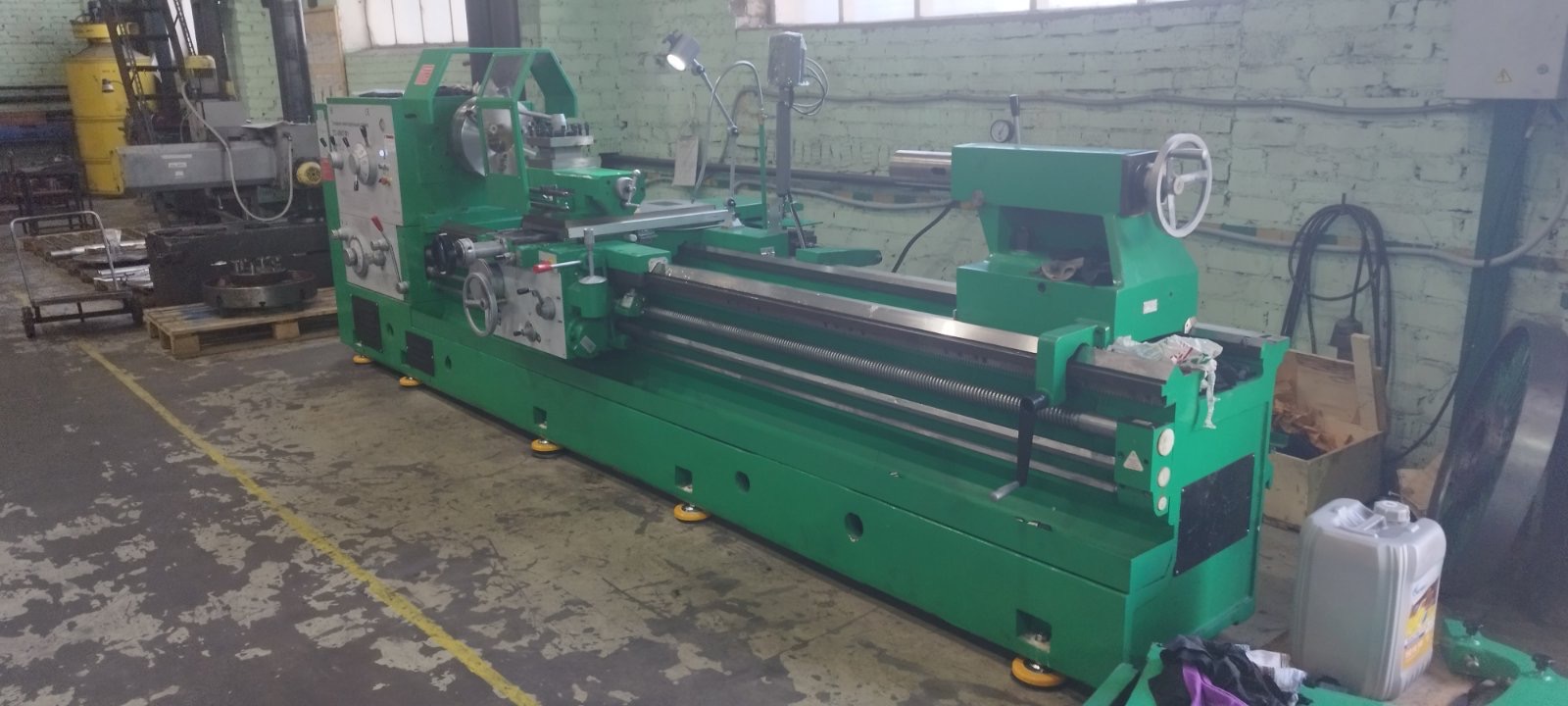

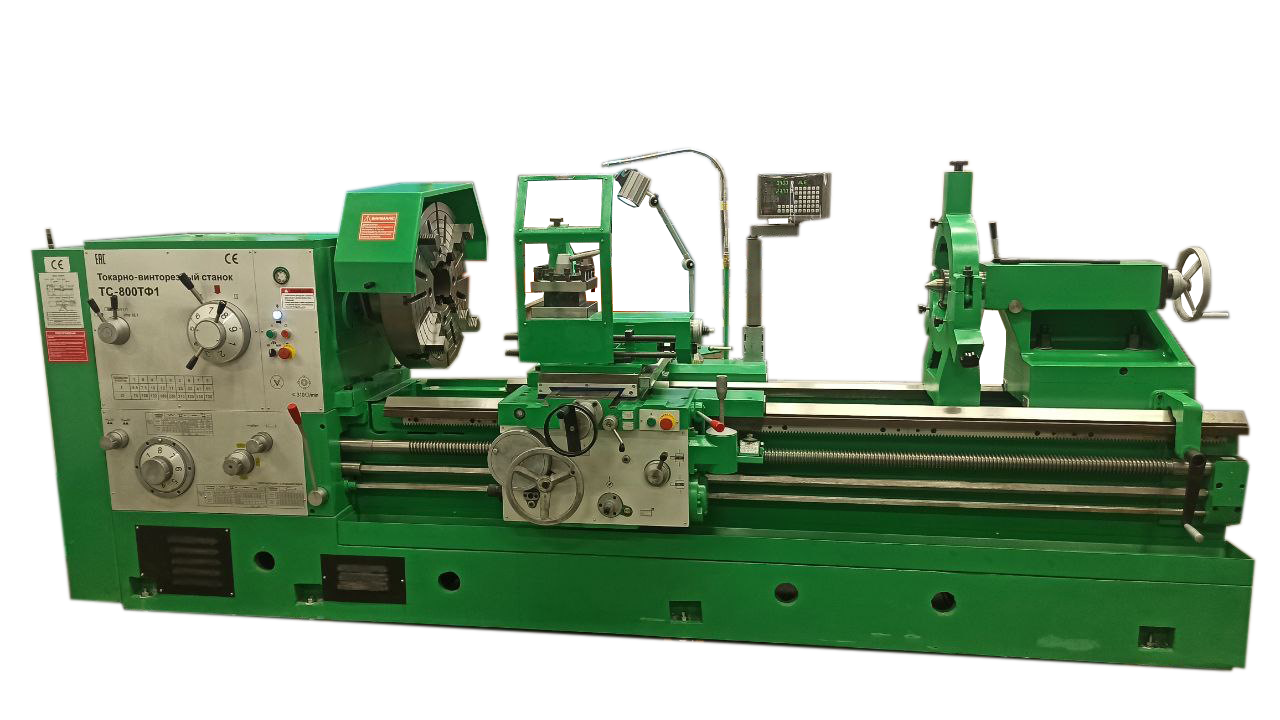

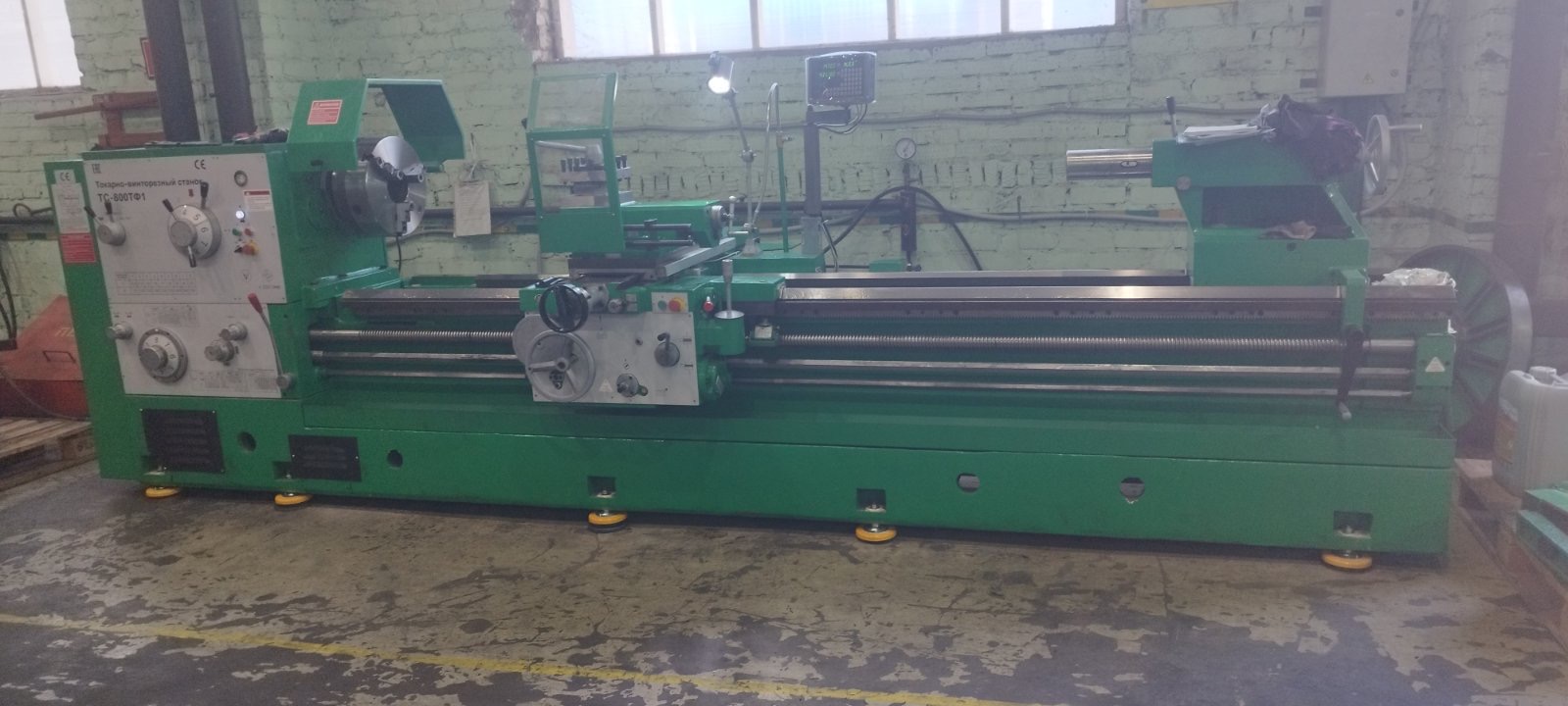

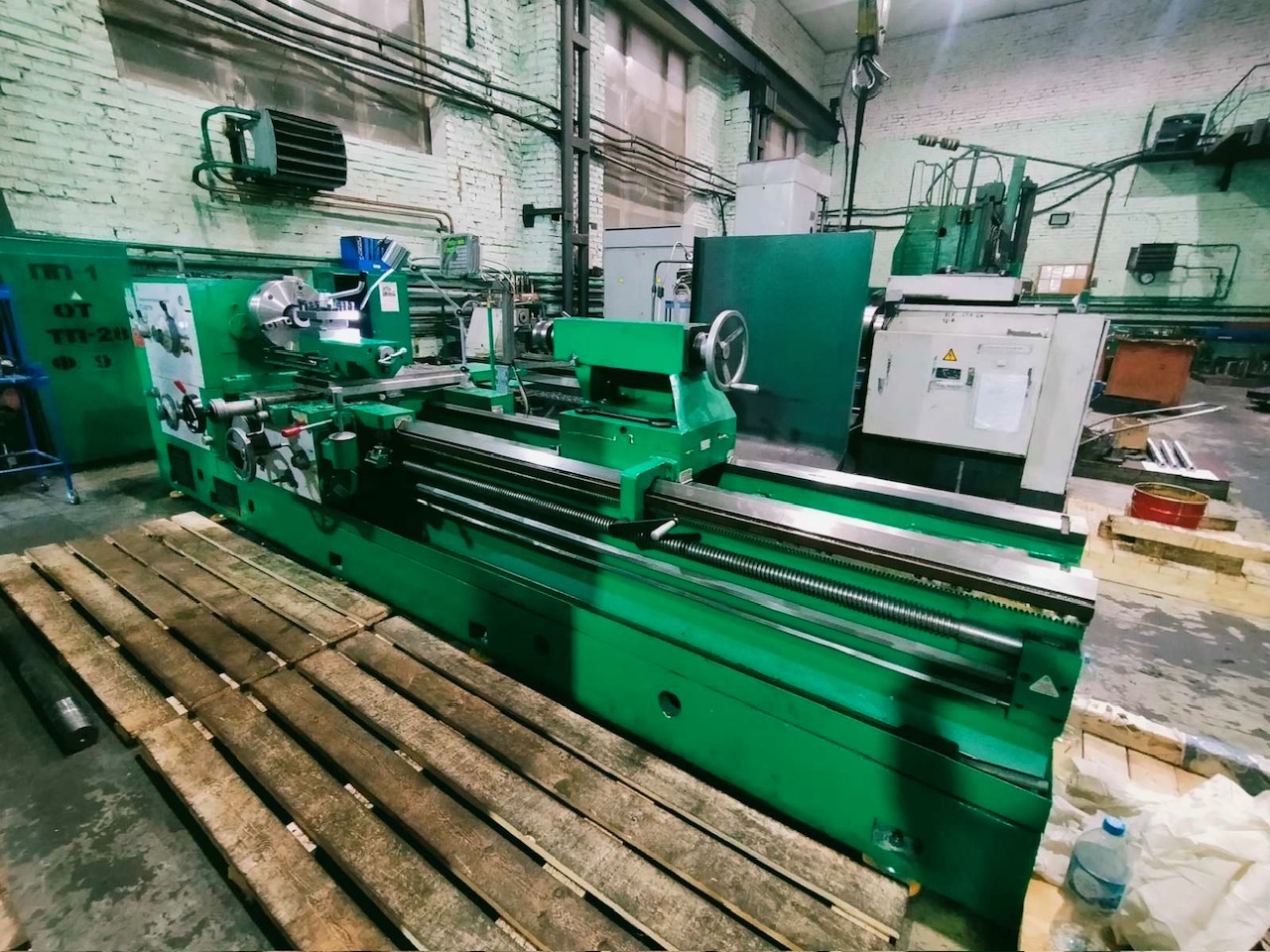

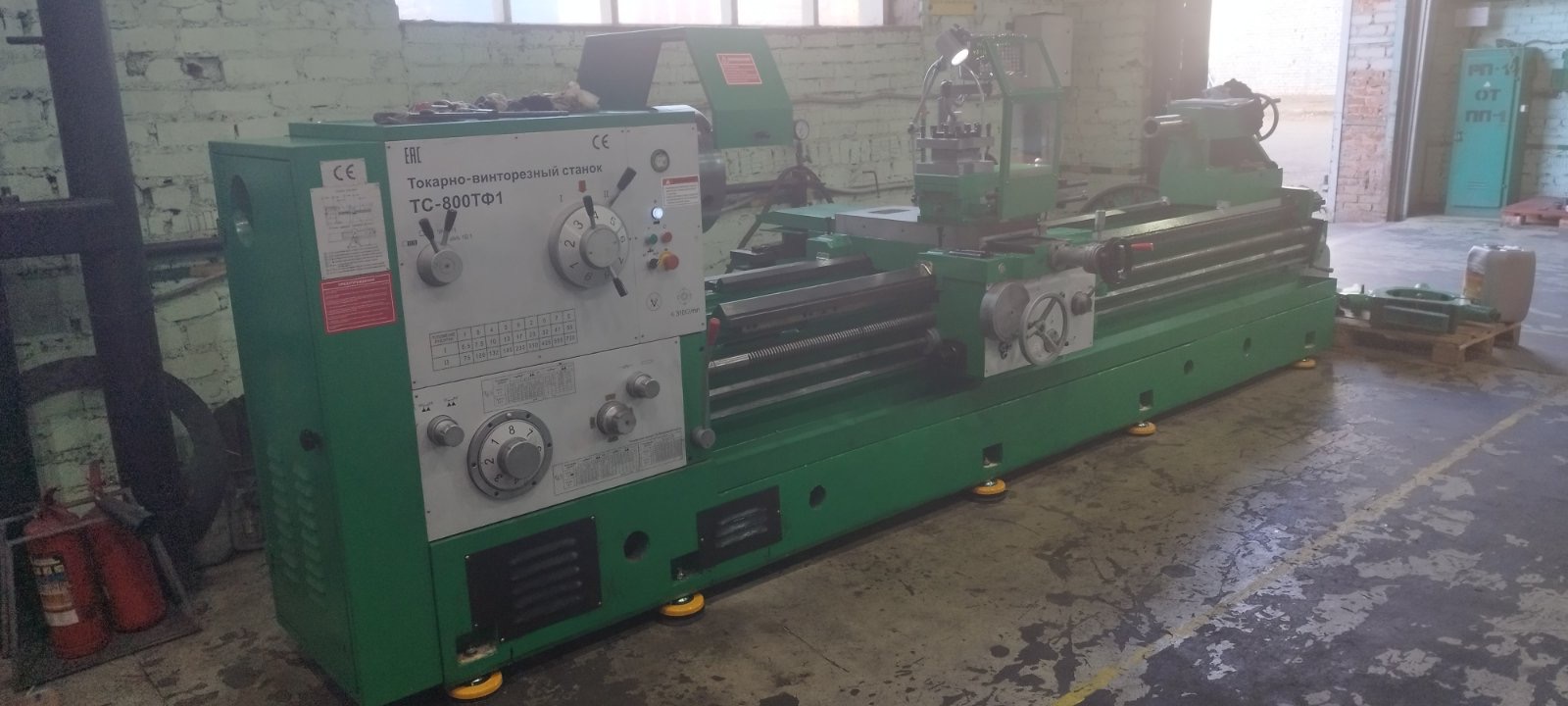

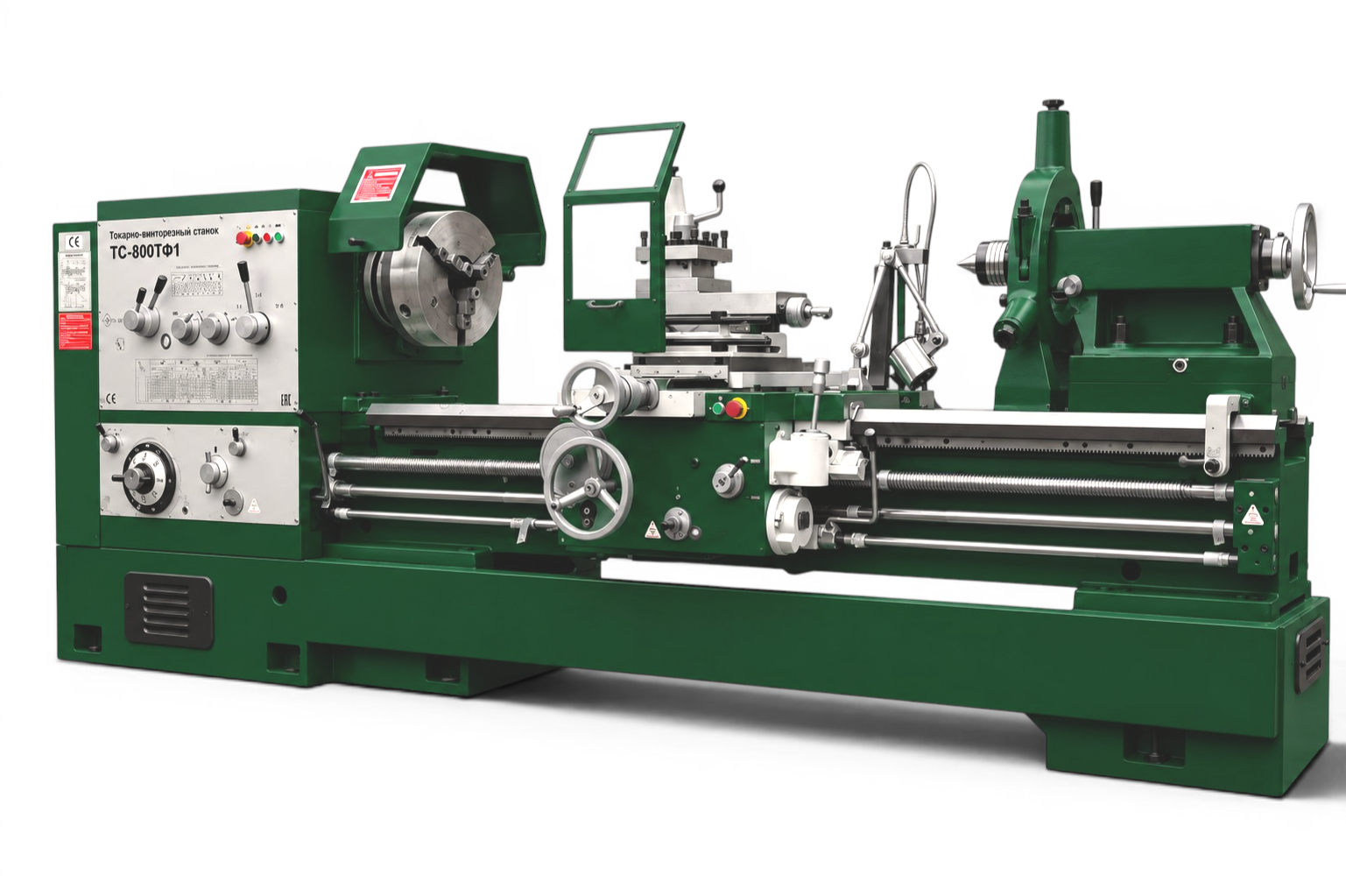

Токарный винторезный станок с УЦИ ТС-800ТФ1 исп. №3
Характеристики
Мощность мотора:
15 кВт
Ø над станиной:
800 мм
РМЦ:
3000 мм
Отверстие шпинделя:
105 мм (130 опция)
Преимущества
🢒 Фрикционная муфта главного привода
🢒 Вес обрабатываемого изделия до 4000 тонн
🢒 Авто подача салазок резцедержателя
🢒 Электрокомпоненты - Siemens
Подберем удобный способ оплаты:
Доставка по РФ и СНГ
ПНР и Инструктаж персонала
Склад запчастей в РФ
Гарантия до 24-х месяцев
Преимущества станка ТС-800ТФ1 исп. №3:
- Токарный винторезный станок тяжелой серии ТС-800ТФ1 исп. №3 обладает повышенным ресурсом прочности, что относит его к станкам промышленной группы.
- Современный аналог 16К40, ДИП400.
- Станок оснащен двигателем мощностью 15 кВт.
- Фрикционная муфта главного привода токарного станка ТС-800ТФ1 исп. №3 плавно переключает вращение шпинделя на прямое или обратное без остановки электродвигателя.
- Массивная станина выполнена из высококачественного чугуна.
- Широкая 600 мм станина позволяет производить стабильно точную обработку материала.
- Для быстрой остановки рабочего процесса станок оснащен системой ножного тормоза.
- На станке установлен 4-х позиционный резцедержатель.
- Станок оснащен системой цифровой индикации по 2-м осям.
- Станок оснащен функцией быстрой подачи суппорта, мощность мотора быстрой подачи – 1,1 кВт.
- Массивная задняя бабка с отверстием 100 мм.
- Автоматическая подача салазок резцедержателя.
- Пиноль задней бабки регулируется маховиком для более точного позиционирования.
- В стандартной комплектации станок оснащён высококачественными токарными патронами.
- Конусная линейка входит в стандартную комплектацию станка.
- Заводская гарантия на станок ТС-800ТФ1 исп. №3 составляет 18 месяцев, гарантия при ПНР 24 месяца.
- Пожалуй, лучшее предложение на рынке станочного оборудования в России.
Напряжение в сети, В
380
Мощность главного двигателя, кВт
15
Мощность насоса СОЖ, кВт
0,09
Подача жидкости СОЖ, л/мин
25
Мощность мотора ускоренной подачи, кВт
1,1
Расстояние между центрами, мм
3000
Полезная длина обработки
-300 мм от РМЦ
Макс. вес детали в центрах (с люнетом), кг
до 4000
Макс. обработка над станиной, мм
800
Макс. обработка над суппортом, мм
480
Макс. обработка в ГАП, мм
1000
Высота центров, мм
400
Длина выемки ГАП, мм
230
Ширина по станине, мм
600
Обороты шпинделя, об/мин
5,5 - 730
Количество ступеней вращения шпинделя
18
Обороты шпинделя (обратное), об/мин
10 - 730
Количество ступеней обратного вращения шпинделя
6
Конусность отверстия шпинделя
ф120 мм конус 1:20
Конусность втулки шпинделя
МТ6
Поверхность шпинделя
D-11
Сквозное отверстие в шпинделе, мм
105 (опция 130 мм)
Ход верхней каретки суппорта, мм
170
Ход поперечной каретки суппорта, мм
430
Пределы шага нарезаемых метрических резьб, мм (52 вида)
1 – 240
Пределы шага нарезаемых дюймовых резьб, дюйм (26 вида)
1 - 14
Пределы шага нарезаемых модульных резьб, мм (53 вида)
0,5 - 120
Пределы шага нарезаемых питчевых резьб (24 вида)
1 – 28
Диапазон продольных подач (64 шага), мм/об
0,1 – 24,3
Диапазон поперечных подач (64 шага), мм/об
0,05 – 12,15
Ускоренная продольная подач, мм/мин
4000
Ускоренная поперечная подач, мм/мин
2000
Диаметр ходового винта, мм
48
Резьба ходового винта, мм
12
Макс. размер режущего инструмента, мм
32х32
Вращение резцедержателя
32х32
Конус пиноли задней бабки
МК6
Диаметр пиноли задней бабки, мм
100
Ход пиноли задней бабки, мм
240
Поперечное смещение задней бабки, мм
±10
Класс точности
Н
Габариты станка (ДхШхВ), мм
5500х1170х1700
Масса станка, кг
6000
Комплектация поставки:
- Устройство цифровой индикации – 2-е оси.
- 3-х кулачковый патрон – 400 мм.
- 4-х кулачковый патрон – 630 мм.
- Планшайба - 800 мм.
- Не вращающийся центр – 2 шт.
- Вращающийся центр для задней бабки.
- Подвижный люнет 20 – 135 мм.
- Неподвижный люнет 100 – 300 мм.
- Конусная линейка.
- Резцедержатель с защитным экраном.
- Защитный экран патрона.
- Выравнивающие башмаки.
- Инструмент для обслуживания станка.
- Руководство по эксплуатации на русском языке.
- Декларация соответствия ТР ТС.
Возможные опции:
- 3-х кулачковый патрон – 500 мм.
- 4-х кулачковый патрон – 800 мм.
- Планшайба - 1000 мм.
- Скользящая защита токарного патрона
- Резцедержатель быстросменный.
- Отверстие шпинделя – 130 мм.
- Шлифовочный узел.
- Стандарт шпинделя DIN.
- Двойной резцедержатель на суппорте.
- Набор виброопор ОВ-31М.
