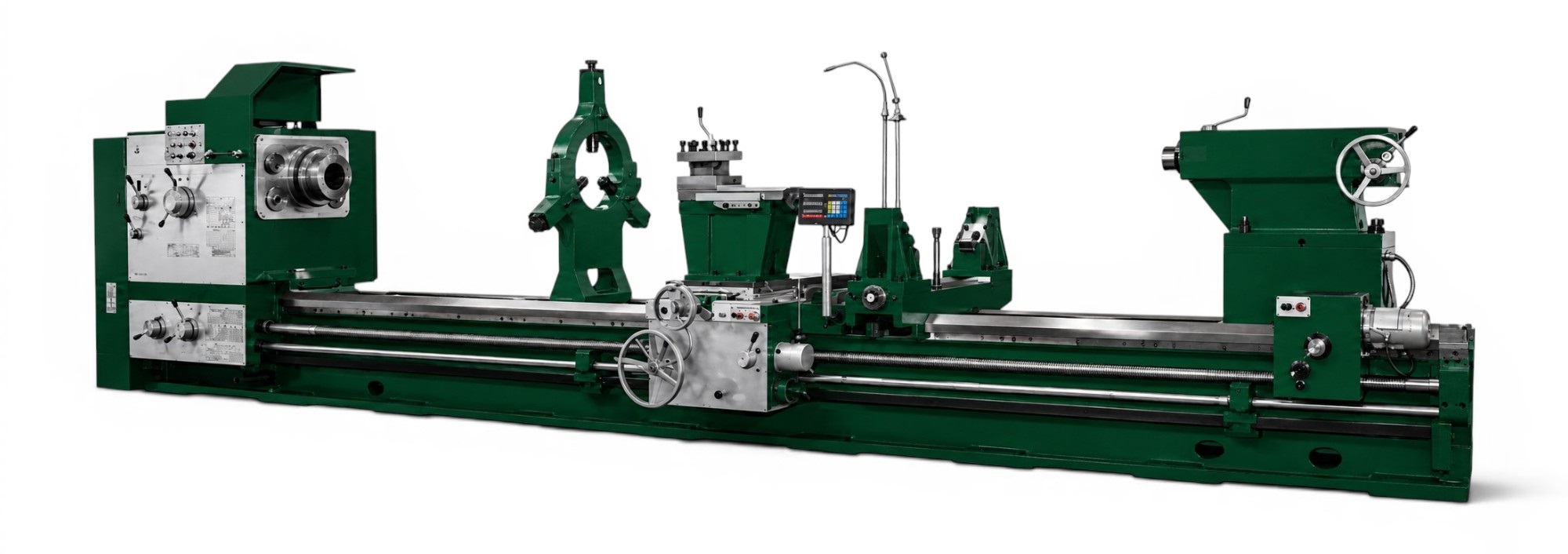

Токарный винторезный станок с УЦИ ТС-1600ТФ1 исп. №6

Преимущества станка ТС-1600ТФ1 исп. №6:

1. Основным назначением данной модели является осуществление черновых или получистовых операций при обработке заготовок крупных размеров из металлов различного вида – стальных и чугунных, цветных и сплавов, которые применяются при изготовлении деталей в машиностроении, авто- и аэрокосмической промышленности.
2. Современный аналог советского токарного станка ДИП800.
3. При обработке обеспечиваются следующие возможности:
• шпиндель имеет проходное отверстие диаметром в Ø130 мм, с возможностью опционального увеличения до Ø145 мм;
• допускается обработка (с люнетом) изделий с максимальной массой в 8 тонн, опционально можно увеличить максимальную массу 10 тонн.
4. При изготовлении установленного на станке шпинделя была применена легированная сталь особой прочности. Его установка осуществлена на роликовые подшипники прецизионного типа, предусматривающие возможность регулировки, производства японской компании NSK.
5. Прочность основания станины обеспечена не только характеристиками и высоким качеством материала изготовления, но и сложной формой самой конструкции, в которой предусмотрено большое количество упрочняющих ребер жесткости. Ее ширина равна 780 мм.
6. Направляющие элементы выполнены в форме призмы и прошли упрочняющую закалку при обработке при показатели твердости от HRC 48-56 и выше.
7. Предусмотрено наличие независимого насоса, осуществляющего требуемую принудительную циркуляцию смазки, направляемого к передней бабке и к подающей коробке.
8. При обработке направляющих, использовано инновационное покрытие Turcite-B, обеспечивающее минимизацию эффекта трения, что влияет на длительность эксплуатации направляющих, сохранение их высокой точности. Это обеспечивает максимальную точность перемещения суппорта.
9. Установленный на станке шпиндель прошел наладку на специально подготовленном стенде, с помощью которого была обеспечена требуемая балансировка механизма, его оптимальные динамические показатели.
10. Качество обработки и эффективность обеспечивается мощной силовой установкой в 30 кВт.
11. Конструкцией предусмотрено применение фрикционной двухходовой муфты гидравлического типа, обеспечивающая вращение шпинделя и реверсную функцию.
12. На шпинделе применен высокоэффективный тормоз гидравлического типа.
13. Шестеренчатые передачи в коробке подач и на передней бабке станка оснащены шестернями, прошедшими технологический процесс закалки и шлифование соответствующей степени точности и показателе шероховатости Ra, которые гарантируют невозможность деформации элементов при возникновении максимальных рабочих нагрузок и повышениях температуры.
14. Осуществлено решение задачи по увеличению скорости быстрого хода суппорта. Его привод позволяет обеспечить продольные перемещения со скоростью в 3400 мм/мин, поперечные – 1700 мм/мин.
15. Улучшены показатели обработки с помощью серел и разверток, расширены допустимые возможности, благодаря применению задней бабки, имеющей ход - 300 мм и пиноль - 160 мм диаметром.
16. Направляющие, по которым совершаются перемещения и, преобразующие вращательное движение в поступательное ходовые винты станка обеспечиваются смазкой в автоматической режиме.
17. Станок имеет повышенную степень защиты цепи подач от перегрузок, благодаря применению перегрузочной муфты, которая обеспечивает и эффективную работу по упорам.
18. Предусмотрена система подачи смазочно-охлаждающей жидкости непосредственно в зону реза.
19. Заводская гарантия на станок ТС-1600ТФ1 исп. №6 составляет 18 месяцев, при ПНР 24 месяца.
20. Пожалуй, лучшее предложение на рынке станочного оборудования в России!

Комплектация поставки:

Возможные опции:

1. 3-х кулачковый патрон 1400 мм.
2. Выемка ГАП - 1900 мм.

3. Люнет открытого типа 300 – 580 мм.

4. Люнет открытого типа 380 – 800 мм.

5. Двойной суппорт.

6. Конусная линейка.

7. Отверстие шпинделя 145 мм.

8. Шлифовальное устройство.

9. Задняя бабка с приводом.

10. Вес детали в центрах 10 тон.

11. Мотор шпинделя Siemens / система смазки Bijur Delimon (США).
