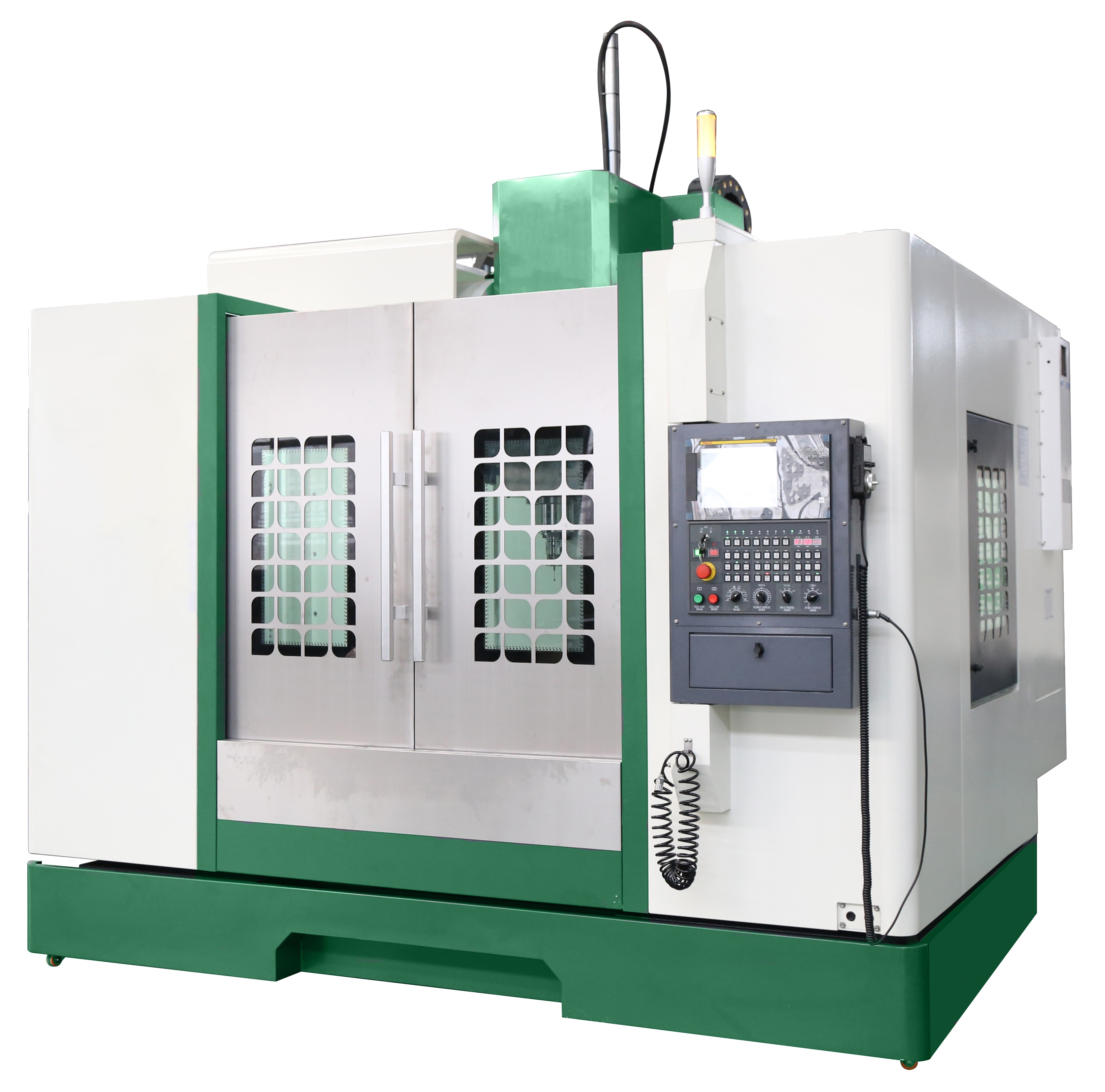

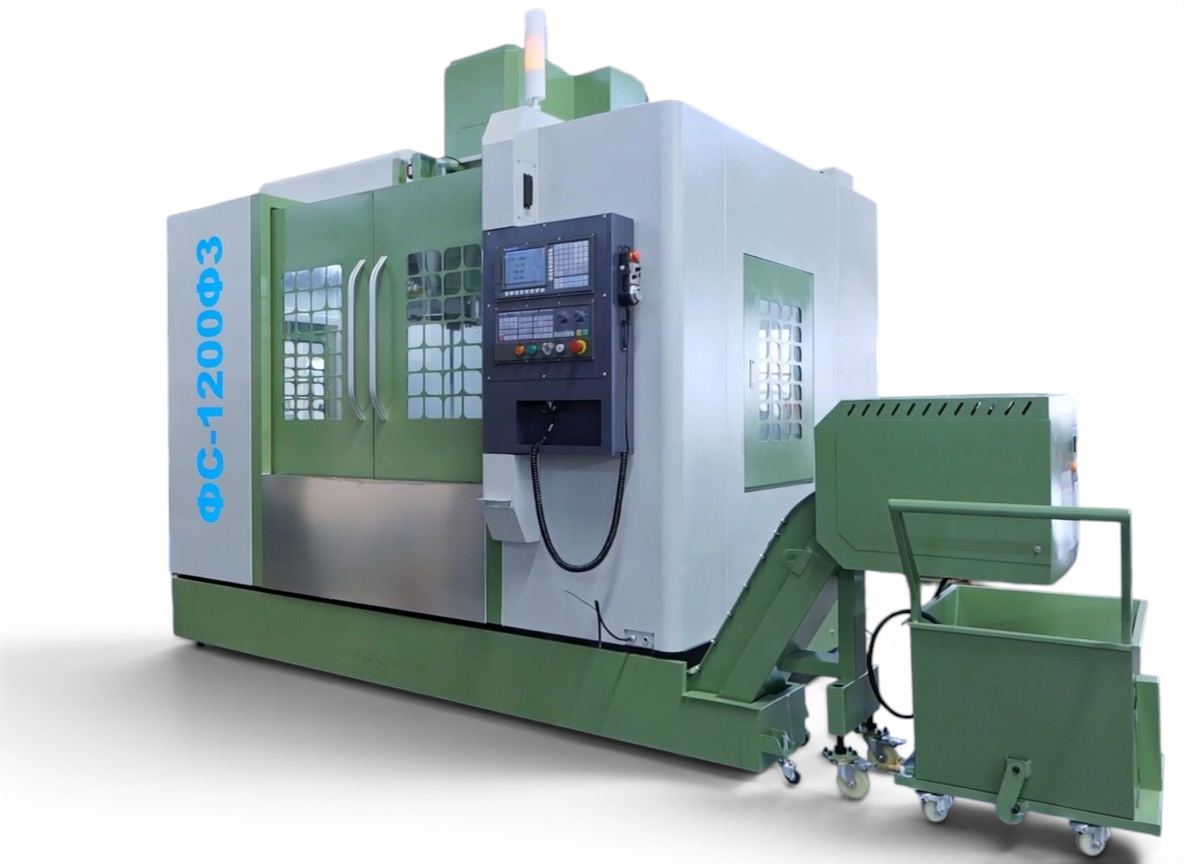

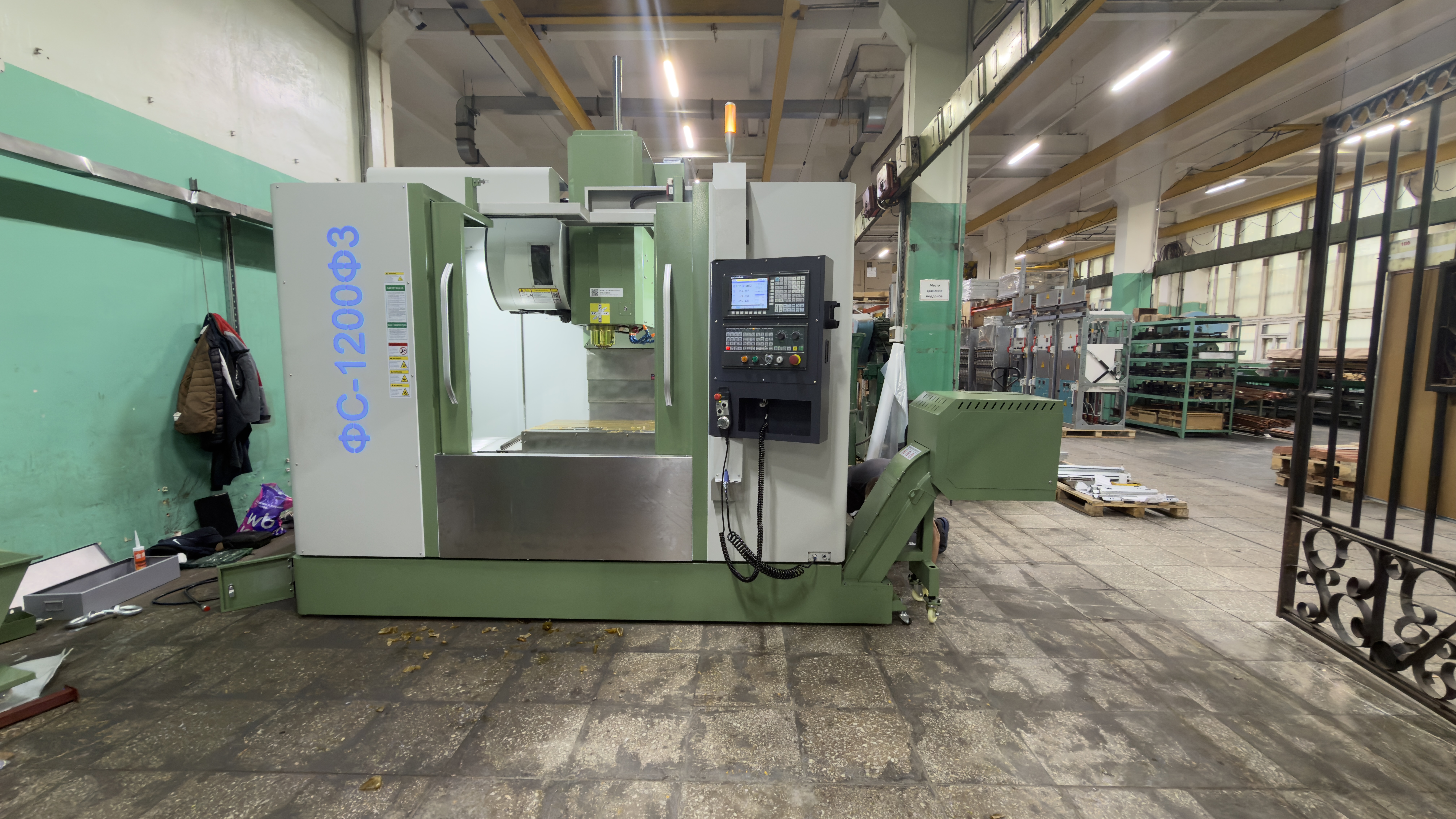

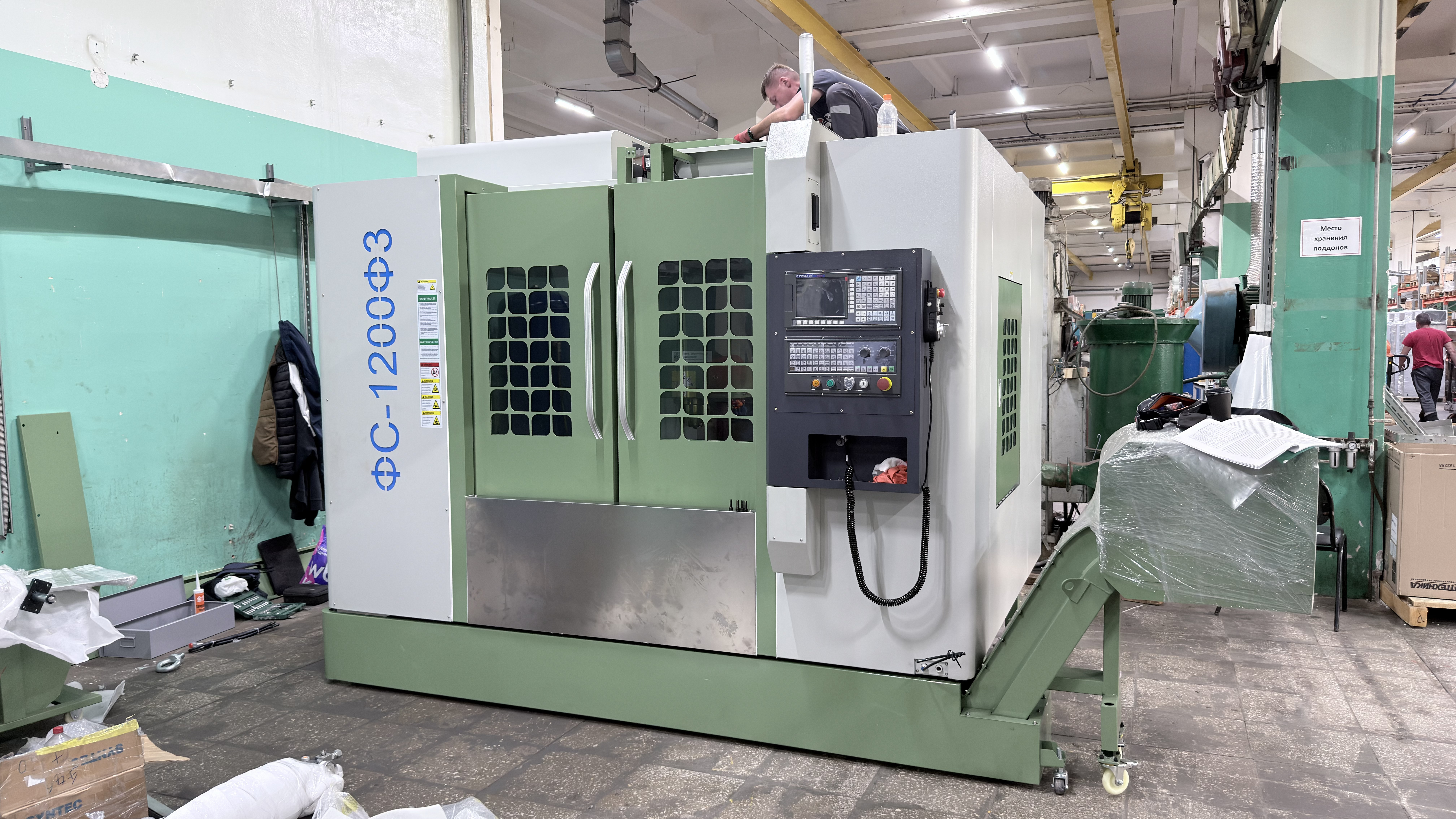

Фрезерный обрабатывающий центр с ЧПУ ФС-1200Ф3
Фрезерный обрабатывающий центр с ЧПУ ФС-1200Ф3 Серийная обработка на столе 1200×600 мм с FANUC 0i MF3B
Фрезерный обрабатывающий центр с ЧПУ ФС-1200Ф3 — оптимальное решение для серийного производства в сегменте малого и среднего бизнеса.

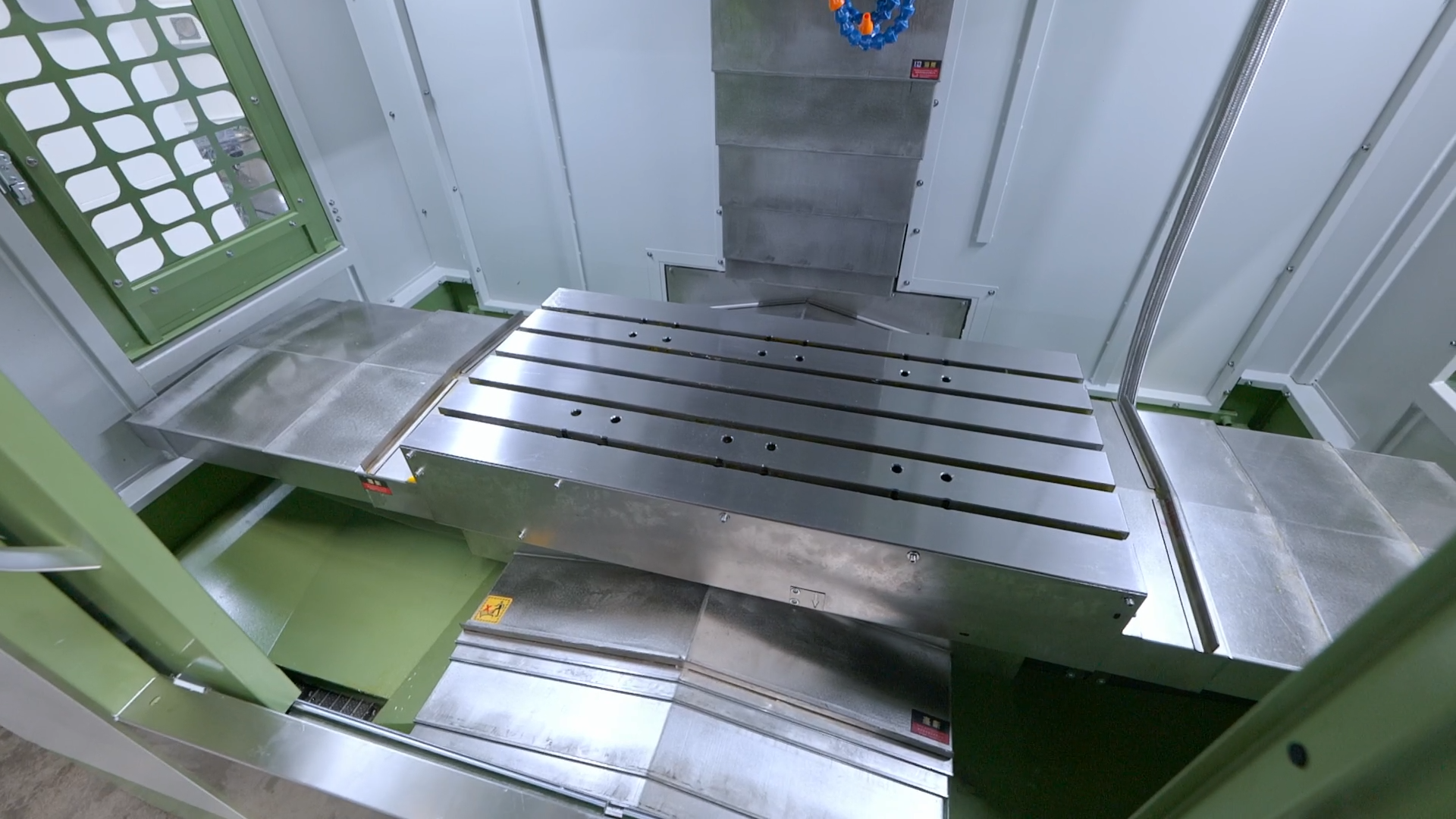

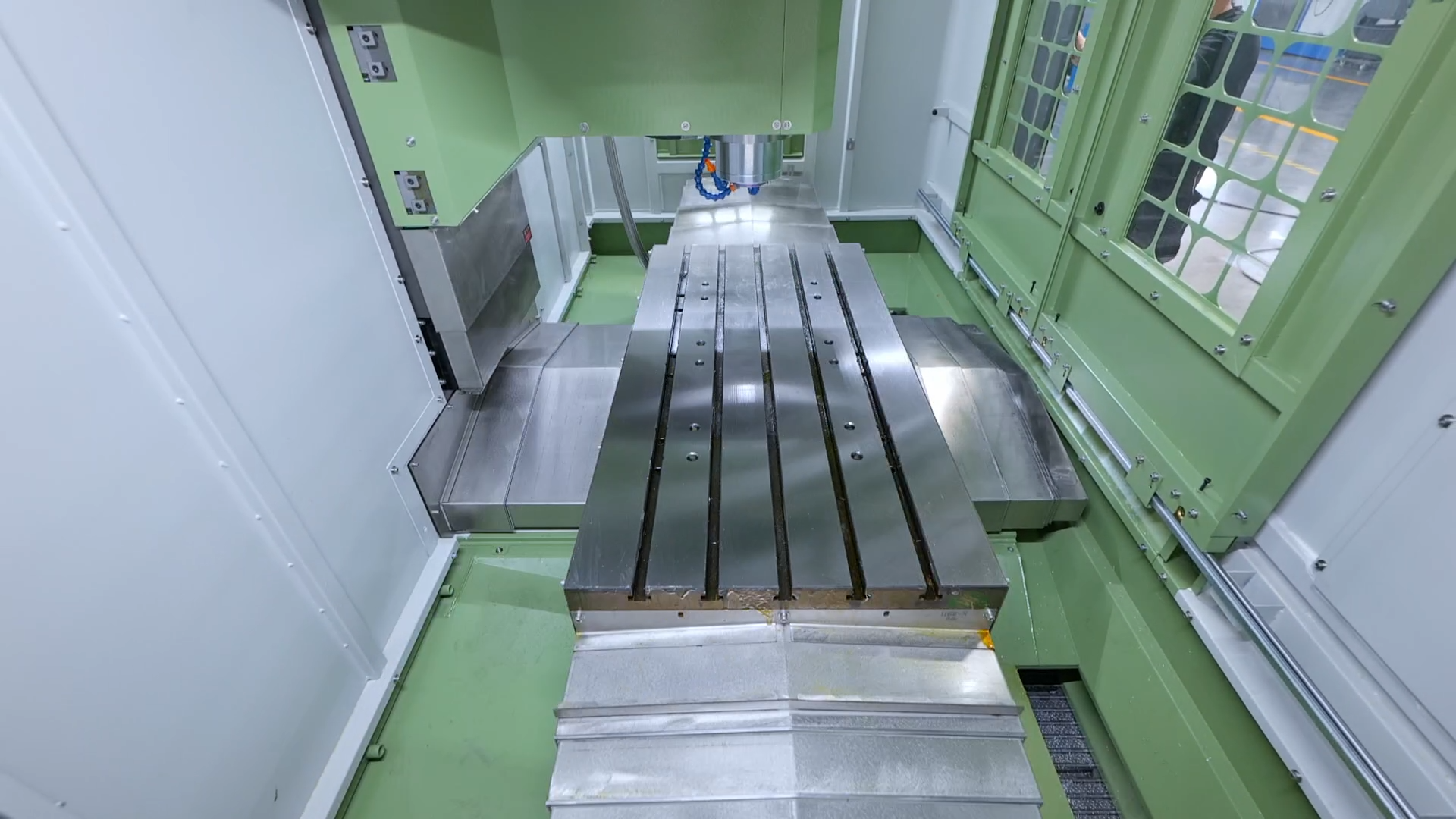

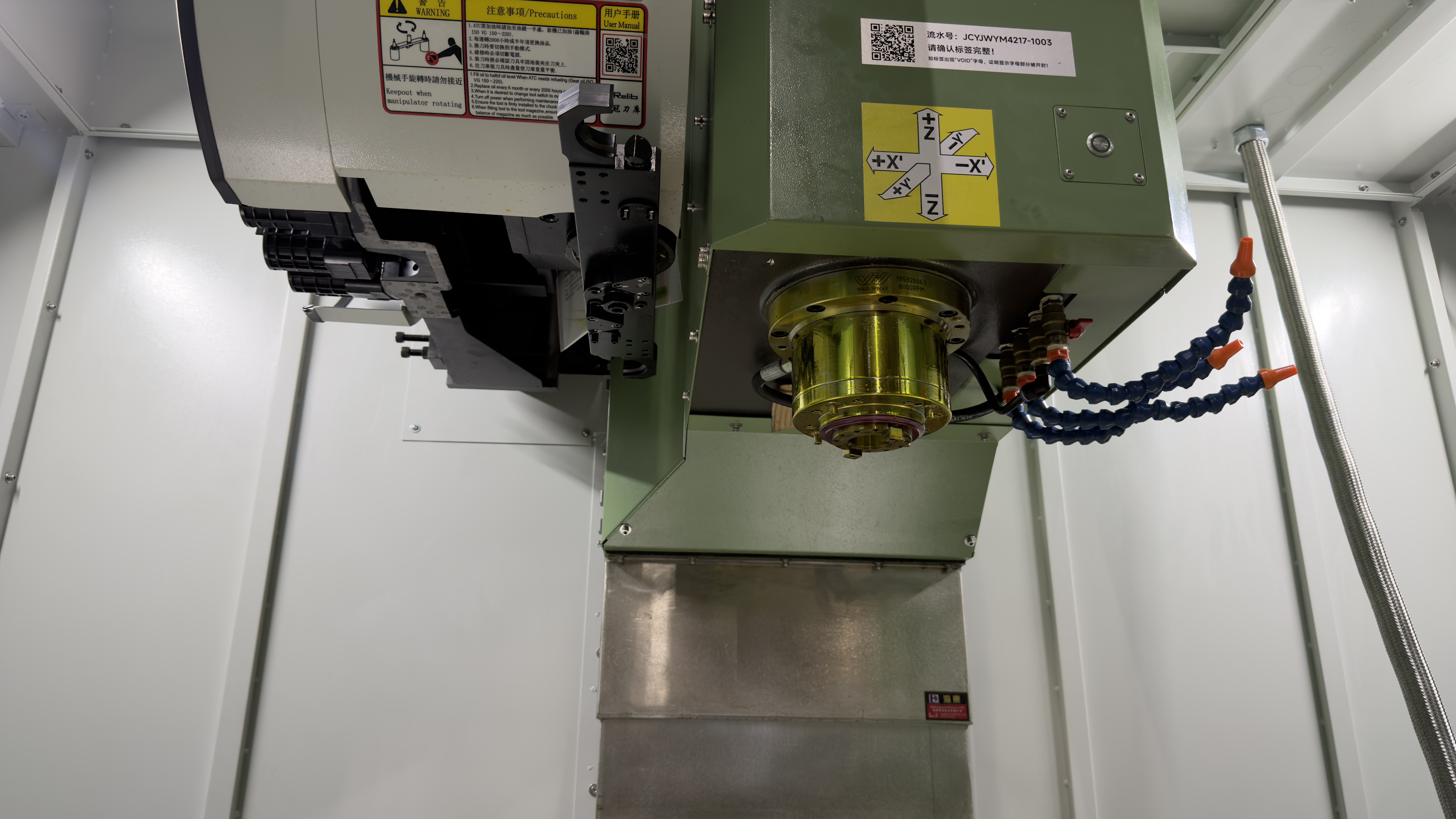

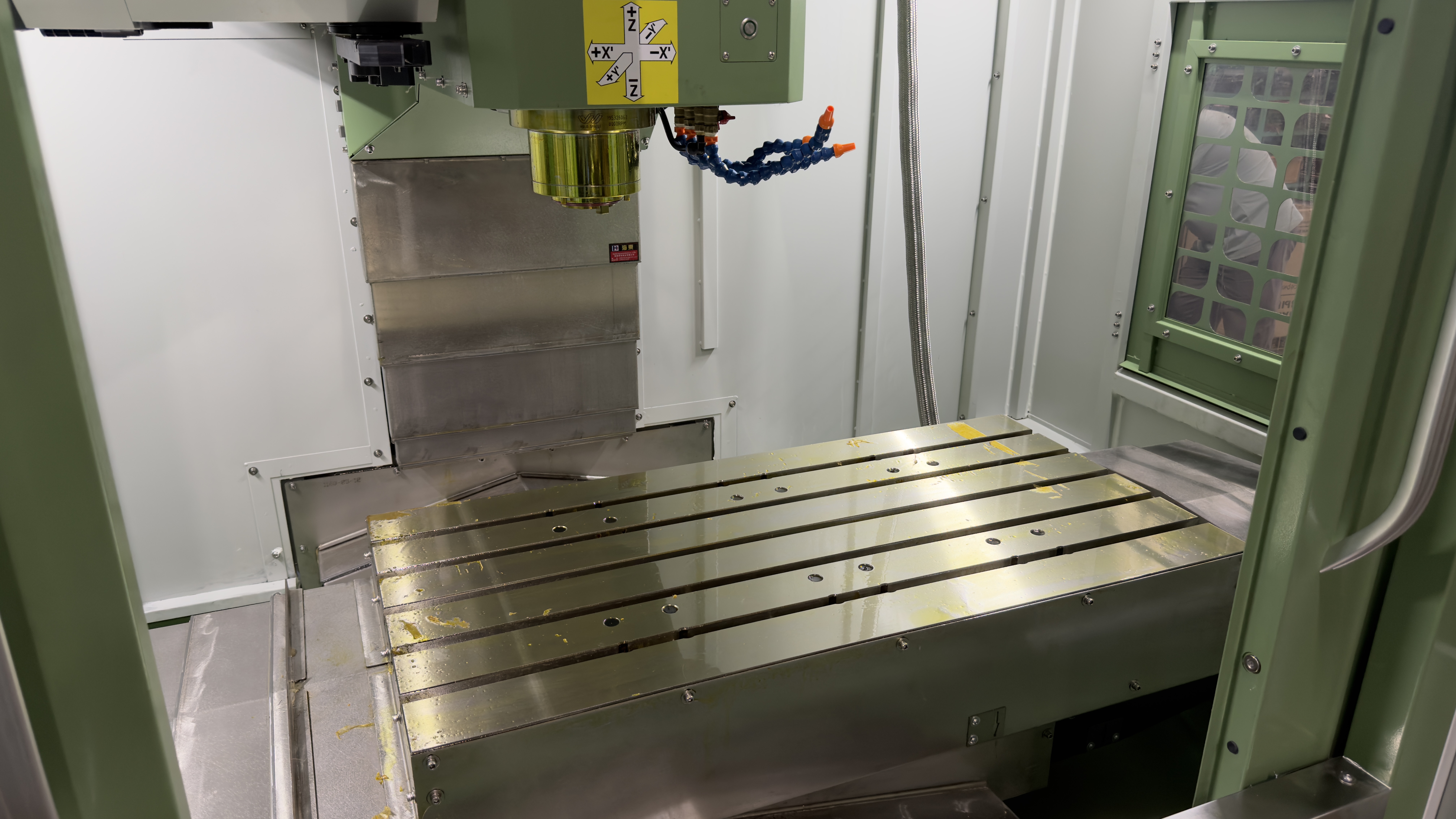

Координатный стол 1200×600 мм выдерживает заготовку массой до 850 кг. Перемещения по осям X/Y/Z составляют 1100/600/600 мм. Шпиндель ROYLI (Тайвань) мощностью 11/15 кВт с конусом BT40 обеспечивает скорость до 8000 об/мин (опционально 12 000 об/мин).
Станок оснащён надёжной системой ЧПУ FANUC 0i MF3B с русифицированным интерфейсом, инструментальным магазином на 24 позиции и комплектующими HIWIN/THK и NSK.
Отрасли применения и принцип работы
Оборудование применяется в общем и тяжёлом машиностроении, судостроении, энергетике, нефтегазовой отрасли, трубопроводном производстве и ремонтных цехах.

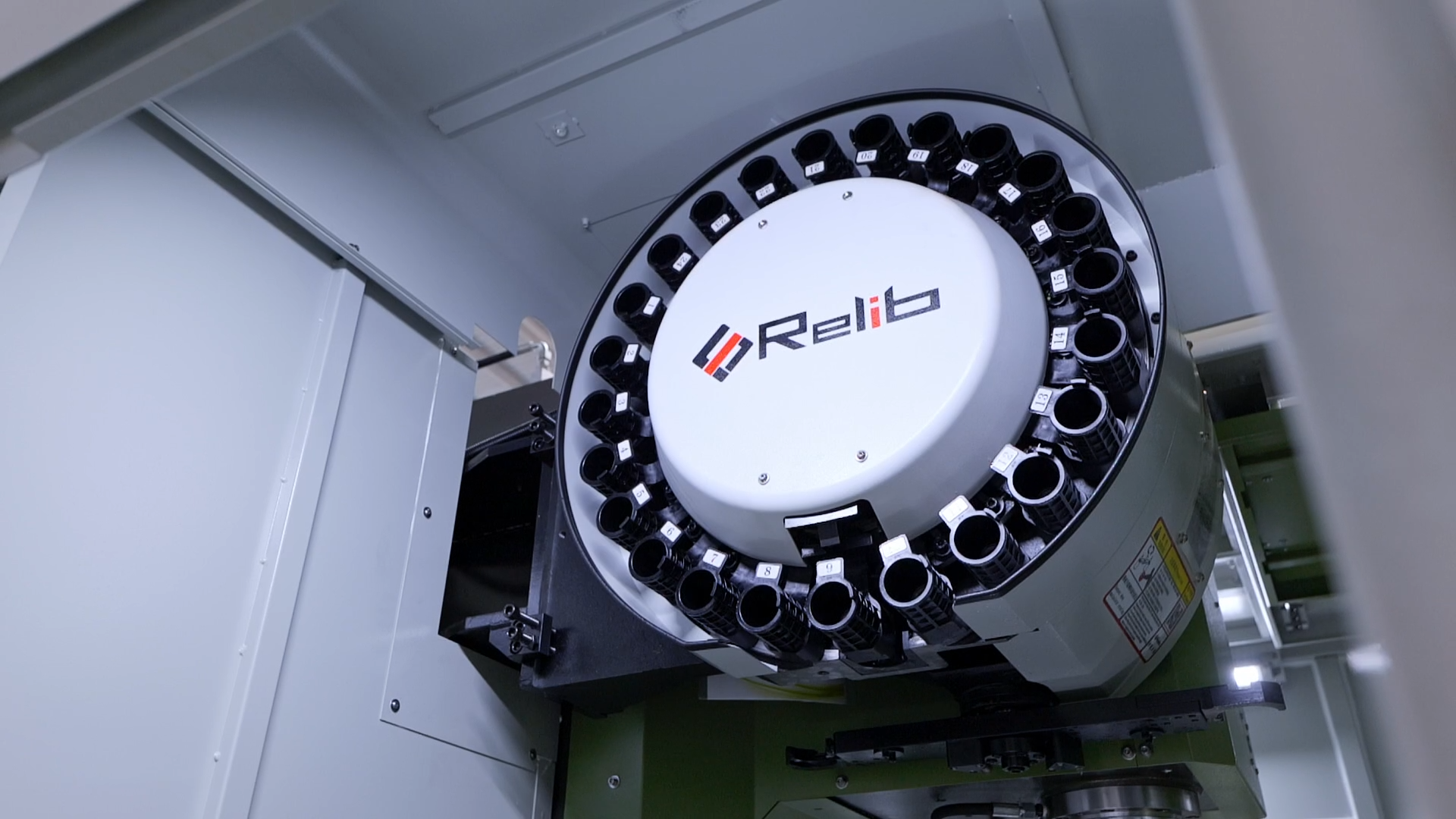

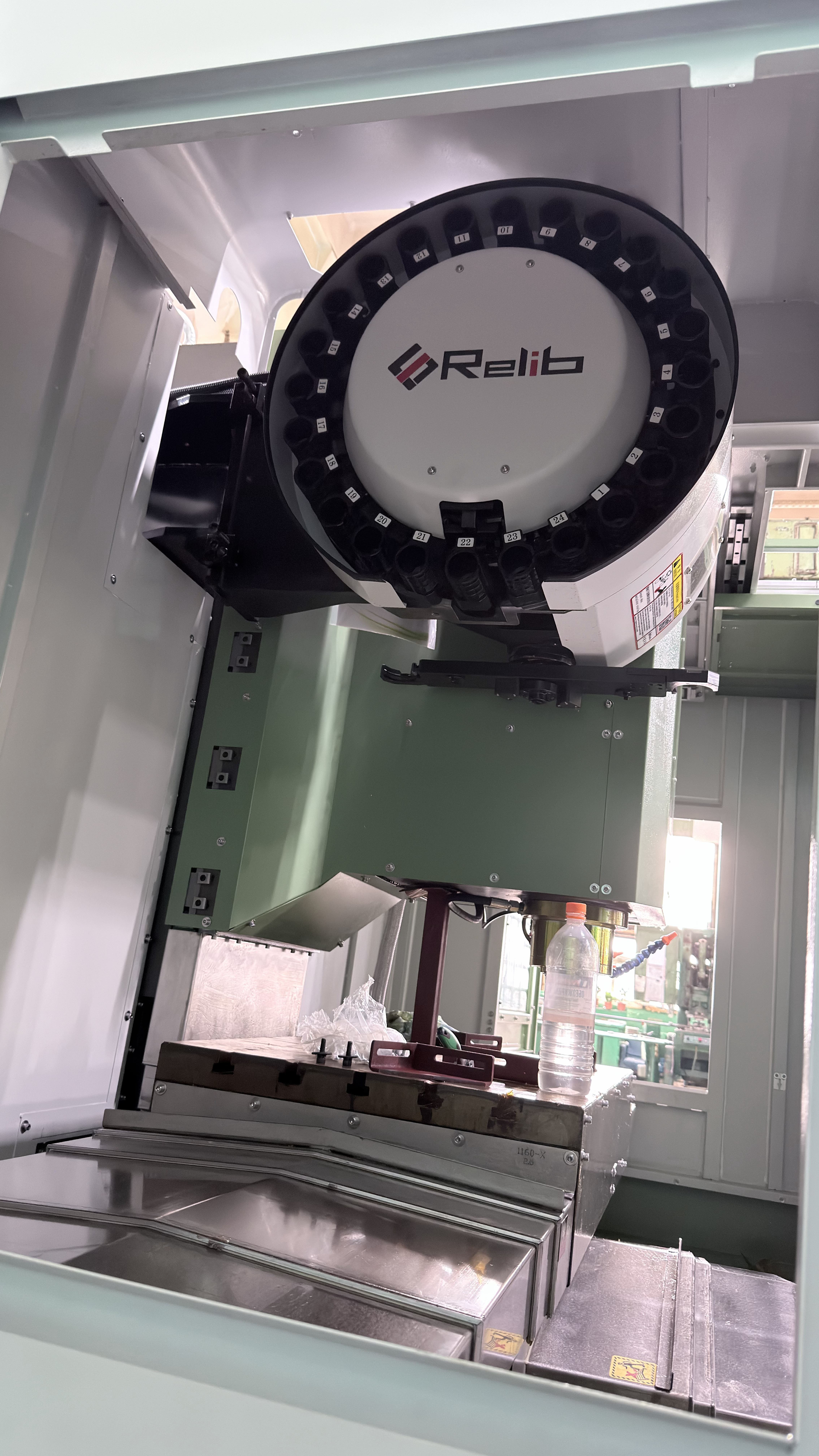

Принцип работы основан на числовом программном управлении FANUC 0i MF3B, которое координирует перемещения по осям X, Y, Z и смену инструмента. Линейные направляющие и ШВП HIWIN/THK обеспечивают высокую динамику: ускоренные перемещения достигают 32 000 мм/мин по X/Y и 30 000 мм/мин по Z. Дисковый магазин на 24 инструмента (время смены 1,5 с) позволяет выполнять комплексную обработку за одну установку. Закрытый кожух и система СОЖ поддерживают стабильность процесса.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Рабочий стол | 1200×600 мм |
| Перемещения X/Y/Z | 1100/600/600 мм |
| Мощность шпинделя | 11/15 кВт |
| Конус шпинделя | BT40 |
| Скорость шпинделя | 8000 об/мин (12 000 — опция) |
| Количество инструментов | 24 |
Сравнение с аналогами и преимущества
По сравнению с вертикальными обрабатывающими центрами сходного класса (стол около 1200×600 мм, шпиндель BT40, магазин 24 инструмента) модель ФС-1200Ф3 выделяется:
- системой ЧПУ FANUC 0i MF3B;
- шпинделем ROYLI и направляющими HIWIN/THK с подшипниками NSK;
- высокой грузоподъёмностью стола до 850 кг;
- ускоренными перемещениями до 32 000 мм/мин;
- электрокомпонентами Schneider Electric.
Это обеспечивает стабильную точность позиционирования ±0,005 мм и повторяемость ±0,003 мм при серийной работе.
Примеры работ
На станке выполняют:
- фрезерование корпусных деталей, фланцев и плит;
- сверление, растачивание и нарезание резьбы;
- комплексную обработку элементов для нефтегазового, энергетического и судостроительного оборудования;
- серийное производство деталей средней сложности.
Выгода для предприятия
Литая чугунная конструкция, комплектующие ведущих производителей (FANUC, HIWIN, NSK, Schneider Electric) и полный набор базовых функций сокращают время наладки и повышают производительность.
Склад запчастей и сервисная служба находятся в РФ — быстрое обслуживание без длительных ожиданий. Гарантия 18 месяцев (при ПНР — до 24 месяцев).
Возможна покупка в рассрочку без переплаты от компании-поставщика или в лизинг на выгодных условиях от ведущих компаний РФ.
Комплектация и опции
Базовая комплектация: система ЧПУ FANUC 0i MF3B, магазин на 24 инструмента, электрокомпоненты Schneider Electric, автоматическое отключение питания, теплообменник электрошкафа, электронные маховики, пистолеты СОЖ и воздуха, автоматическая смазка, система охлаждения, жёсткое нарезание резьбы, продувка конуса шпинделя, LED-освещение, сигнальный светофор, закрытый кожух, телескопическая защита направляющих, комплект инструмента, документация на русском языке, паспорт, декларация ТР ТС.
Возможные опции: пневмозакрытие дверей, шпиндель прямого привода 12 000 об/мин с масляным охлаждением, система ЧПУ Siemens 828D, конвейер стружки, подача СОЖ через шпиндель, кондиционер электрошкафа, сепаратор масляного тумана, маслоотделитель, системы настройки инструмента Renishaw, 4-я ось (поворотный стол LV TJR 255), фильтр масленого тумана.
Смотрите также: фрезерный обрабатывающий центр с ЧПУ ФС-1000Ф3 исп. №1, фрезерный обрабатывающий центр с ЧПУ ФС-1000Ф3 исп. №2.
Фрезерный обрабатывающий центр с ЧПУ ФС-1200Ф3 — практичное решение для тех, кому важны надёжность FANUC, высокая динамика и оперативный сервис на территории России.
- Система ЧПУ FANUC 0I MF3B CNC.Мощность двигателя шпинделя 11/15 кВт.
- Автоматический магазин инструментов - 24 инст.
- Электрокомпоненты CE Schneider Electric.
- Автоматическое отключение питания.
- Теплообменник электрического шкафа.
- Электронные маховики управления (MPG).
- Пистолет для подачи СОЖ.
- Пистолет для подачи воздуха.

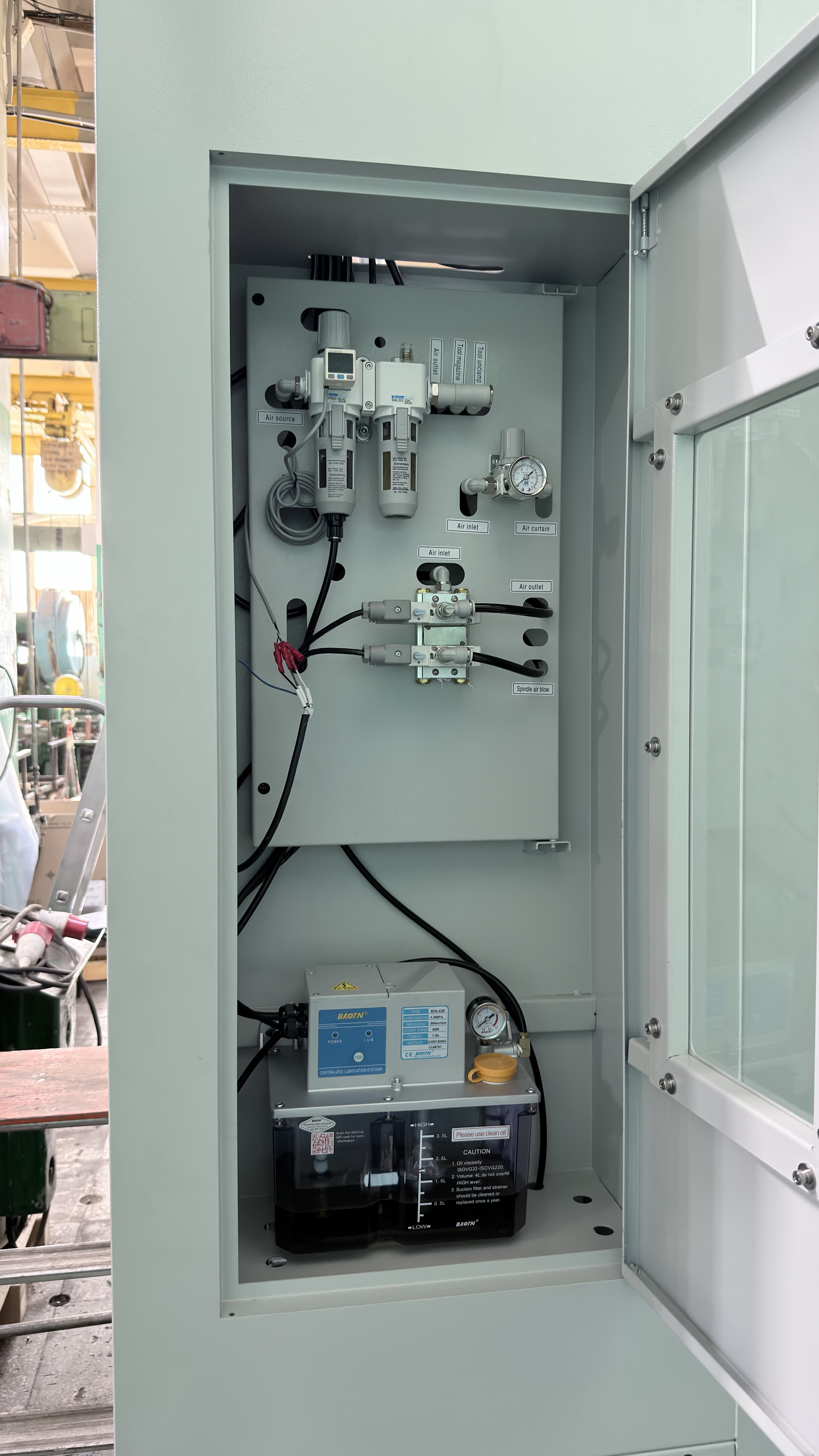

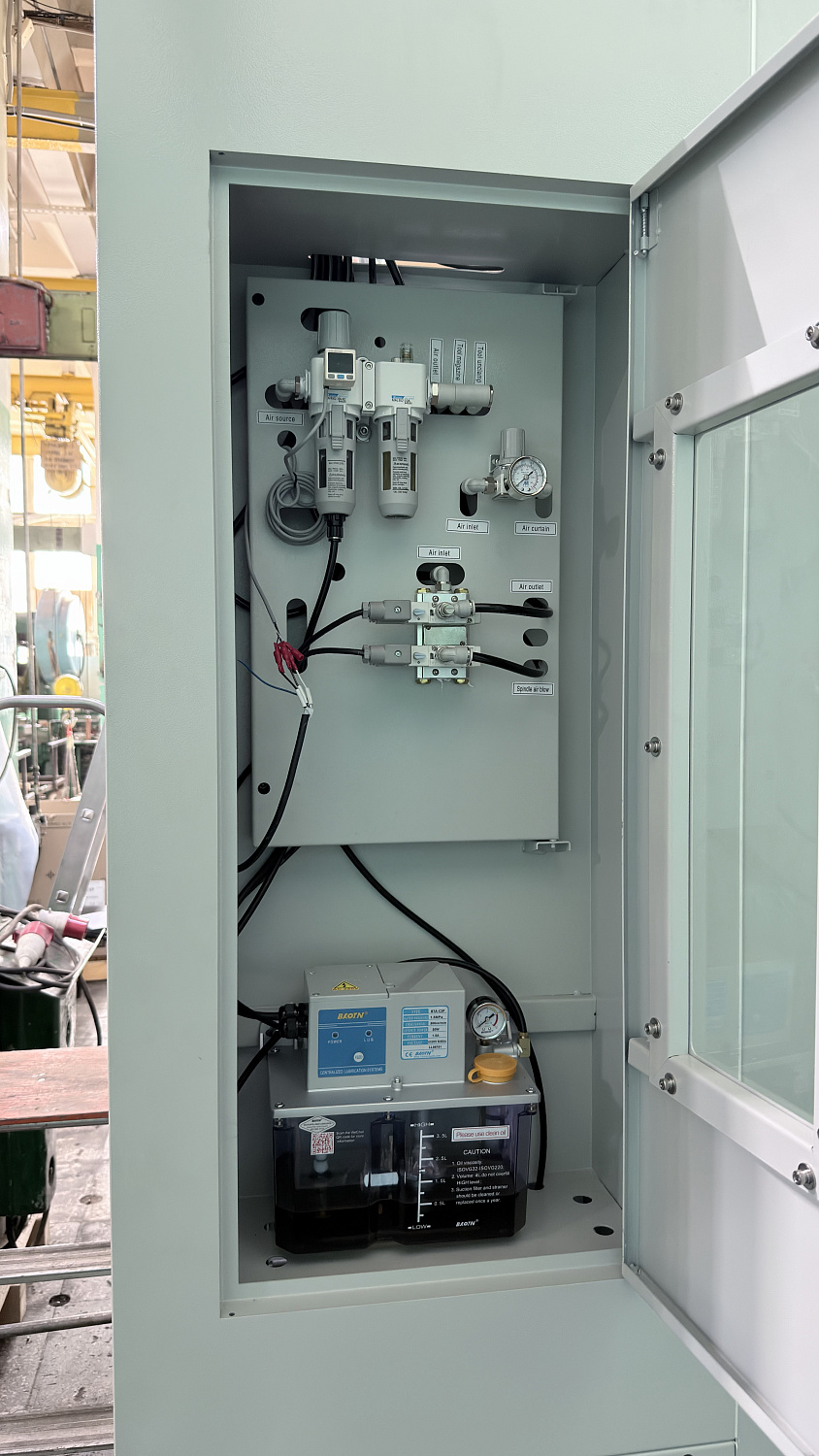

- Автоматическая система смазки.
- Система подачи охлаждающей жидкости.
- Система «жёсткой нарезки резьбы» - Rigid tapping.*
- Система продувки конусного отверстия шпинделя.
- LED освещение рабочий зоны.
- Трех цветный сигнальный светофор.
- Полностью закрытый защитный кожух.
- Телескопическая защита направляющих.
- Набор инструмента для обслуживания.
- Техническая документация на русском языке.
- Паспорт.
- Декларация соответствия ТР ТС.
- Система пневмо-закрытия / открытия дверей.
- Шпиндель с прямым приводом - 12 000 об/мин.
- Система ЧПУ - Siemens 828D / GSK.
- Масленое охлаждение шпинделя.
- Фильтр масленого тумана.
- Конвейер для стружки (цепной тип).
- Подача СОЖ через шпиндель (2mp CTS)
- Кондиционер для электрошкафа.
- Маслоотделитель (дисковый)
- Авто. настройка инструмента Renishaw NC4
- Авто. настройка инструмента Renishaw TS27R
- Измерительная система Renishaw OPM40
- 4-я приводная ось: Поворотный стол с ЧПУ LV TJR 255 – Тайвань (задняя бабка + ручной патрон), гидравлический блок.
- Подача СОЖ через шпиндель (2mp CTS) с прямым приводом - 12 000 об/мин и масляным охлаждением.
