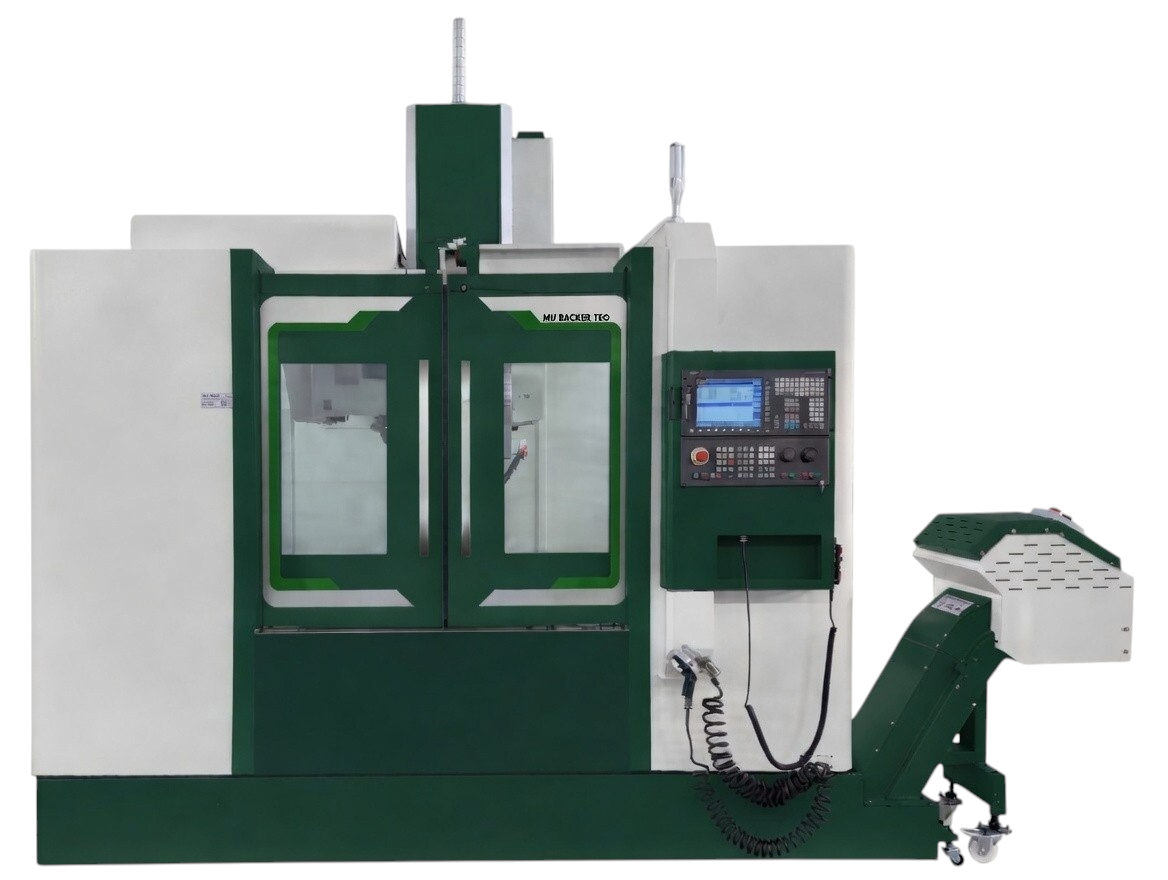

Фрезерный обрабатывающий центр с ЧПУ ФС-1000Ф3 исп. №2
Описание конструктивных особенностей станка ФС-1000Ф3 исп. №2:
-
Фрезерный обрабатывающий центр с ЧПУ ФС-1000Ф3 исп. №2 – это оптимальное решение для серийного производства в секторе малого и среднего бизнеса.
-
Мощная литая конструкция из высококачественного чугуна.
-
Панель управления интегрирована в защитный кожух.
-
Надежная система ЧПУ с русифицированным интерфейсом - FANUC 0i MF3B.
-
Габаритный (1000х550 мм) координатный стол с конструктивно предусмотренными Т-пазами шириной 18 мм. Масса закрепляемой заготовки не более 500 кг.
-
Современный, высокооборотистый шпиндель (производитель ROYLI Тайвань) с серво мотором – 8 000 об/мин (привод ременный). Опционально возможно установить шпиндель с прямым приводом 12 000 об/мин и масляным охлаждением.
-
Ускоренное перемещение по осям X, Y - 30 000 мм/мин, Z – 24 000 мм/мин
-
Хорошая обзорность (с трех сторон) процесса обработки заготовки за счёт больших фронтальных дверей.
-
ШВП и линейные направляющие – HIWIN или THK Тайвань, подшипники – NSK Япония.
-
Телескопическая защита направляющих от попадания стружки и по 3-м осям.
-
Для удобства оператора пульт управления маховиками выведен на отдельную панель и снабжен аварийной кнопкой отключения.
-
Закрытый кожух с двумя большими раздвижными дверями препятствует проникновению частиц грязи и пыли, а встроенная система охлаждения обеспечивает оптимальную температуру работы.
-
Устройство автоматической смены инструмента дискового типа на 24 позиций. Производство - Тайвань POJU, Relib или OKADA.
-
Централизованная автоматическая смазочная система производства BaoTeng .
-
Электрокомпоненты - CE Schneider Electric
-
Интегрированное освещение рабочего процесса.
-
Система охлаждения с интегрированным баком.
-
Гарантия на оборудование составляет 18 месяцев, при ПНР гарантия 24 месяца.
-
Пожалуй, лучшее предложение на рынке станочного оборудования в России.
- Система ЧПУ FANUC 0I MF3B CNC.
- Мощность двигателя шпинделя 7,5/11 кВт.
- Автоматический магазин инструментов - 24 инст.
- Электрокомпоненты CE Schneider Electric.
- Автоматическое отключение питания.
- Теплообменник электрического шкафа.
- Электронные маховики управления (MPG).
- Пистолет для подачи СОЖ.
- Пистолет для подачи воздуха.
- Автоматическая система смазки.
- Система подачи охлаждающей жидкости.
- Система «жесткой нарезки резьбы» - Rigid tapping.*
- Система продувки конусного отверстия шпинделя.
- LED освещение рабочий зоны.
- Трехцветный сигнальный светофор.
- Полностью закрытый защитный кожух.
- Телескопическая защита направляющих.
- Набор инструмента для обслуживания.
- Техническая документация на русском языке.
- Паспорт.
- Декларация соответствия ТР ТС.
- Система пневмо закрытия / открытия дверей.
- Мощность двигателя шпинделя 11/15 кВт
- Система ЧПУ - Siemens 828D
- Масленое охлаждение шпинделя
- Шпиндель с прямым приводом - 12 000 об/мин и масляным охлаждением.
- Подача СОЖ через шпиндель (2mp CTS)
- Кондиционер для электрошкафа.
- Сепаратор масляного тумана.
- Маслоотделитель (дисковый)
- Авто. настройка инструмента Renishaw NC4
- Авто. настройка инструмента Renishaw TS27R
- Измерительная система Renishaw OPM40
- 4-я приводная ось: Поворотный стол с ЧПУ LV TJR 255 – Тайвань (задняя бабка + ручной патрон), гидравлический блок.
- Подача СОЖ через шпиндель (2mp CTS) с прямым приводом - 12 000 об/мин и масляным охлаждением.
- Конвейер для стружки (цепной тип)
