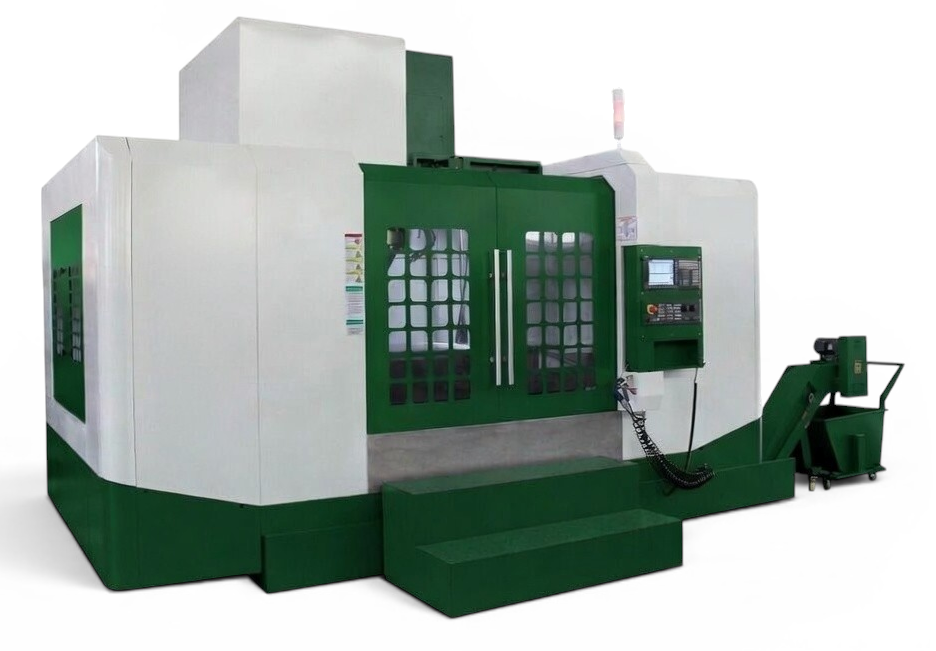

Фрезерный обрабатывающий центр с ЧПУ ФС-1700Ф3
Характеристики
Мощность шпинделя:
11 / 15 кВт
Конус шпинделя:
BT40 (опция - BT50)
Рабочий стол:
1700х800 мм
Ход по осям X,Y,Z:
1500/800/700 мм
Преимущества
🢒 Надежная система ЧПУ FANUC 0I MF3B
🢒 Высококачественный шпиндель ROYLI Тайвань
🢒 ШВП и линейные направляющие – HIWIN Тайвань
🢒 Инструментальный магазин на 24 позиции
Подберем удобный способ оплаты:
Доставка по РФ и СНГ
ПНР и Инструктаж персонала
Склад запчастей в РФ
Гарантия до 24-х месяцев
Описание конструктивных особенностей станка ФС-1700Ф3:
- Фрезерный обрабатывающий центр с ЧПУ ФС-1700Ф3 – это оптимальное решение для серийного производства в секторе малого и среднего бизнеса.
- Мощная литая конструкция из высококачественного чугуна.
- Панель управления интегрирована в защитный кожух.
- Надежная система ЧПУ с русифицированным интерфейсом - FANUC 0i MF3B.
- Габаритный (1700х800 мм) координатный стол с конструктивно предусмотренными Т-пазами шириной 22 мм. Масса закрепляемой заготовки не более 1500 кг.
- Современный, высокооборотистый шпиндель (производитель ROYLI Тайвань) с конусом BT40 с серво мотором – 12 000 об/мин (привод прямой) и масленом охлаждении. Опционально возможно установить конус шпинделя BT50 с ременным приводом 8 000 об/мин.
- Ускоренное перемещение по осям X, Y - 20 000 мм/мин, Z – 18 000 (15 000 - при BT50).
- Хорошая обзорность (с трех сторон) процесса обработки заготовки за счёт больших фронтальных дверей.
- ШВП и линейные направляющие – HIWIN или PMI Тайвань, подшипники – NSK Япония.
- Телескопическая защита направляющих от попадания стружки и по 3-м осям.
- Для удобства оператора пульт управления маховиками выведен на отдельную панель и снабжен аварийной кнопкой отключения.
- Закрытый кожух с двумя большими раздвижными дверями препятствует проникновению частиц грязи и пыли, а встроенная система охлаждения обеспечивает оптимальную температуру работы.
- Устройство автоматической смены инструмента дискового типа на 24 позиций. Производство - Тайвань POJU.
- Централизованная автоматическая смазочная система производства BaoTeng .
- Электрокомпоненты - CE Schneider Electric.
- Интегрированное освещение рабочего процесса.
- Система охлаждения с интегрированным баком.
- Гарантия на оборудование составляет 18 месяцев, при ПНР гарантия 24 месяца.
- Пожалуй, лучшее предложение на рынке станочного оборудования в России.
Система ЧПУ
FANUC 0I MF3B
Напряжение сети, В
380
Мощность мотора шпинделя, кВт
11 / 15 (15/18.5 - при BT50)
Мощность насоса подачи СОЖ, Вт
450
Скорость подачи СОЖ, л/мин
60
Мощность двигателя оси-X, кВт
3
Мощность двигателя оси-Y, кВт
3
Мощность двигателя оси-Z, кВт
3
Крутящий момент двигателя оси-X, Nm
36
Крутящий момент двигателя оси-Y, Nm
36
Крутящий момент двигателя оси-Z, Nm
36
Конус шпинделя
BT40 (BT50 – опция)
Скорости шпинделя, об/мин
12 000 (8 000 - при BT50)
Тип привода шпинделя
прямой (ременный – при BT50)
Диаметр шпинделя, мм
120 (155 - при BT50)
Повторяемость (стандарт JIS), мм
±0,004
Точность позиционирования (стандарт JIS), мм
±0,005
Кол-во инструмента в магазине, шт
24
Тип сменщика инструмента
дисковый тип
Макс. длина инструмента, мм
350
Макс. диаметр инструмента / без соседнего инструмента, мм
Φ80 / Φ150
Макс. вес инструмента, кг
18
Время смены инструмента, сек
2,9
Перемещение по оси-X, мм
1500
Перемещение по оси-Y, мм
800
Перемещение по оси-Z, мм
700
Скорости рабочей подачи, мм/мин
1 – 12 000
Быстрая подача оси-X, мм/мин
20 000
Быстрая подача оси-Y, мм/мин
20 000
Быстрая подача оси-Z, мм/мин
18 000 (15 000 - при BT50)
Расстояние шпиндель – стол, мм
150 - 850
Расстояние центр шпинделя – поверхность колонны, мм
850
Габариты рабочего стола, мм
1700х800
Количество Т-пазов, шт
5
Ширина Т-пазов, мм
22
Расстояние между Т-пазами, мм
135
Макс. нагрузка на стол, кг
1500
Емкость бака СОЖ, л
450
Класс точности
Н
Габариты станка (ДхШхВ), мм
4300х3200х3150
Масса станка, кг
14500
- Система ЧПУ FANUC 0I MF3B CNC.
- Мощность двигателя шпинделя 11/15 кВт.
- Автоматический магазин инструментов - 24 инст.
- Конвейер для стружки (цепной тип).
- Электрокомпоненты CE Schneider Electric.
- Автоматическое отключение питания.
- Теплообменник электрического шкафа.
- Электронные маховики управления (MPG).
- Пистолет для подачи СОЖ.
- Пистолет для подачи воздуха.
- Автоматическая система смазки.
- Система подачи охлаждающей жидкости.
- LED освещение рабочий зоны.
- Трехцветный сигнальный светофор.
- Полностью закрытый защитный кожух.
- Телескопическая защита направляющих.
- Набор инструмента для обслуживания.
- Техническая документация на русском языке.
- Паспорт.
- Декларация соответствия ТР ТС.
- Система пневмо закрытия / открытия дверей.
- Система ЧПУ - Siemens 828D.
- Масленое охлаждение шпинделя - при BT50.
- Набор фрезерных цанг.
- Подача СОЖ через шпиндель (2mp CTS).
- Кондиционер для электрошкафа.
- Сепаратор масляного тумана.
- Маслоотделитель (дисковый).
- Авто. настройка инструмента Renishaw NC4.
- Авто. настройка инструмента Renishaw TS27R.
- Измерительная система Renishaw OPM40.
- Конус шпинделя BТ50, шпиндель с ременным приводом - 8 000 об/мин.
- 4-я приводная ось: Поворотный стол с ЧПУ LV TJR 255 – Тайвань (задняя бабка + ручной патрон), гидравлический блок.
