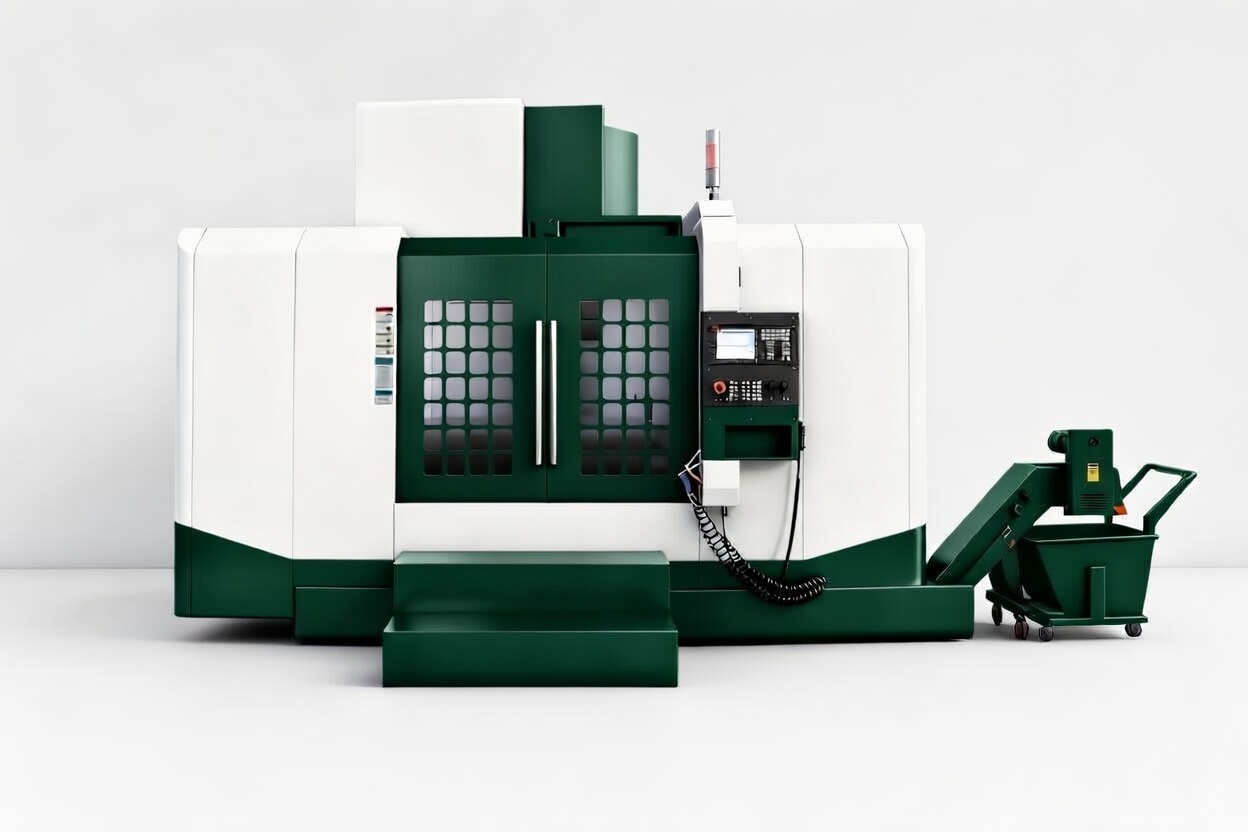

Фрезерный обрабатывающий центр с ЧПУ ФС-1360Ф3
Описание конструктивных особенностей станка ФС-1360Ф3:
Фрезерный обрабатывающий центр с ЧПУ ФС-1360Ф3: производительность для серийного производства
Надёжный вертикальный обрабатывающий центр с ЧПУ для точной обработки деталей
Фрезерный обрабатывающий центр с ЧПУ ФС-1360Ф3 — оптимальное решение для серийного производства на предприятиях малого и среднего бизнеса. Станок оснащён мощной литой конструкцией из высококачественного чугуна, координатным столом 1360×700 мм и системой автоматической смены инструмента на 24 позиции. Он предназначен для комплексной обработки металлических заготовок массой до 1000 кг с высокой повторяемостью. Панель управления интегрирована в защитный кожух, что повышает удобство и безопасность работы оператора.
Оборудование применяется в машиностроении, производстве деталей для нефтегазовой отрасли, судостроении, энергетике и ремонтных цехах. Принцип работы основан на системе ЧПУ FANUC 0i MF3B с русифицированным интерфейсом, которая управляет перемещениями по осям X, Y, Z. Высокооборотный шпиндель ROYLI (Тайвань) с ременным приводом обеспечивает скорость до 8000 об/мин (опционально прямой привод 12 000 об/мин). Линейные направляющие и ШВП HIWIN (Тайвань), подшипники NSK (Япония) гарантируют точность позиционирования ±0,005 мм и повторяемость ±0,003 мм по стандарту JIS. Ускоренные перемещения достигают 20 000 мм/мин по X и Y, 18 000 мм/мин по Z.
Основные технические характеристики:
- Мощность шпинделя — 11/15 кВт, конус BT40
- Рабочий стол — 1360×700 мм, нагрузка до 1000 кг
- Ход по осям X/Y/Z — 1200/700/600 мм
- Скорость шпинделя — 8000 об/мин (12 000 — опция)
- Магазин инструмента — 24 позиции, время смены 2,9 с
- Система ЧПУ — FANUC 0i MF3B
По сравнению с аналогичными вертикальными обрабатывающими центрами с конусом BT40 и близкими размерами стола (модели сегмента 1200–1300 мм хода по X) ФС-1360Ф3 выделяется комплектацией компонентами HIWIN, ROYLI, NSK и Schneider Electric, а также дисковым магазином тайваньского производства (POJU, Relib или OKADA). Это обеспечивает более высокую надёжность узлов и стабильность при длительной серийной работе.
На станке выполняют фрезерование корпусных деталей, обработку поверхностей сложной формы, сверление, растачивание, нарезание резьбы (жесткая нарезка — Rigid tapping), а также операции с использованием 4-й оси (опция — поворотный стол). Примеры — корпуса, фланцы, рычаги, элементы оснастки для машиностроения и нефтегазового оборудования.
Выгода для предприятия — полная базовая комплектация, высокая производительность за счёт автоматической смены инструмента и быстрых подач, снижение времени на переналадку. Склад запчастей и сервисная служба находятся в РФ — быстрое обслуживание без длительных простоев. Гарантия 18 месяцев, при проведении ПНР — 24 месяца.
Возможна покупка в рассрочку без переплаты от компании-поставщика или в лизинг на выгодных условиях от ведущих компаний РФ.
Базовая комплектация: система ЧПУ FANUC 0i MF3B, двигатель шпинделя 11/15 кВт, магазин на 24 инструмента, электрокомпоненты Schneider Electric, автоматическая смазка, система СОЖ, телескопическая защита направляющих, закрытый кожух, LED-освещение, сигнальный светофор, документация на русском языке.
Возможные опции: шпиндель с прямым приводом 12 000 об/мин и масляным охлаждением, система ЧПУ Siemens 828D, конвейер стружки, подача СОЖ через шпиндель, измерительные системы Renishaw, 4-я ось (поворотный стол LV TJR 255), пневмопривод дверей, кондиционер электрошкафа.
Фрезерный обрабатывающий центр с ЧПУ ФС-1360Ф3 — практичный выбор для тех, кто ценит точность, надёжность комплектующих и оперативный сервис на территории России.
Комплектация поставки:
- Система ЧПУ FANUC 0I MF3B CNC.
- Мощность двигателя шпинделя 11/15 кВт.
- Автоматический магазин инструментов - 24 инст.
- Электрокомпоненты CE Schneider Electric.
- Автоматическое отключение питания.
- Теплообменник электрического шкафа.
- Электронные маховики управления (MPG).
- Пистолет для подачи СОЖ.
- Пистолет для подачи воздуха.
- Автоматическая система смазки.
- Система подачи охлаждающей жидкости.
- Система «жёсткой нарезки резьбы» - Rigid tapping.*
- Система продувки конусного отверстия шпинделя.
- LED освещение рабочий зоны.
- Трех цветный сигнальный светофор.
- Полностью закрытый защитный кожух.
- Телескопическая защита направляющих.
- Набор инструмента для обслуживания.
- Техническая документация на русском языке.
- Паспорт.
- Декларация соответствия ТР ТС.
Возможные опции:
- Мощность двигателя шпинделя 15/18 кВт.
- Система пневмо-закрытия / открытия дверей.
- Шпиндель с прямым приводом - 12 000 об/мин
- Система ЧПУ - Siemens 828D.
- Масленое охлаждение шпинделя.
- Конвейер для стружки (цепной тип).
- Подача СОЖ через шпиндель (2mp CTS).
- Кондиционер для электрошкафа.
- Сепаратор масляного тумана.
- Маслоотделитель (дисковый).
- Авто. настройка инструмента Renishaw NC4.
- Авто. настройка инструмента Renishaw TS27R.
- Измерительная система Renishaw OPM40.
- 4-я приводная ось: Поворотный стол с ЧПУ LV TJR 255 – Тайвань (задняя бабка + ручной патрон), гидравлический блок.
- Подача СОЖ через шпиндель (2mp CTS) с прямым приводом - 12 000 об/мин и масляным охлаждением.
