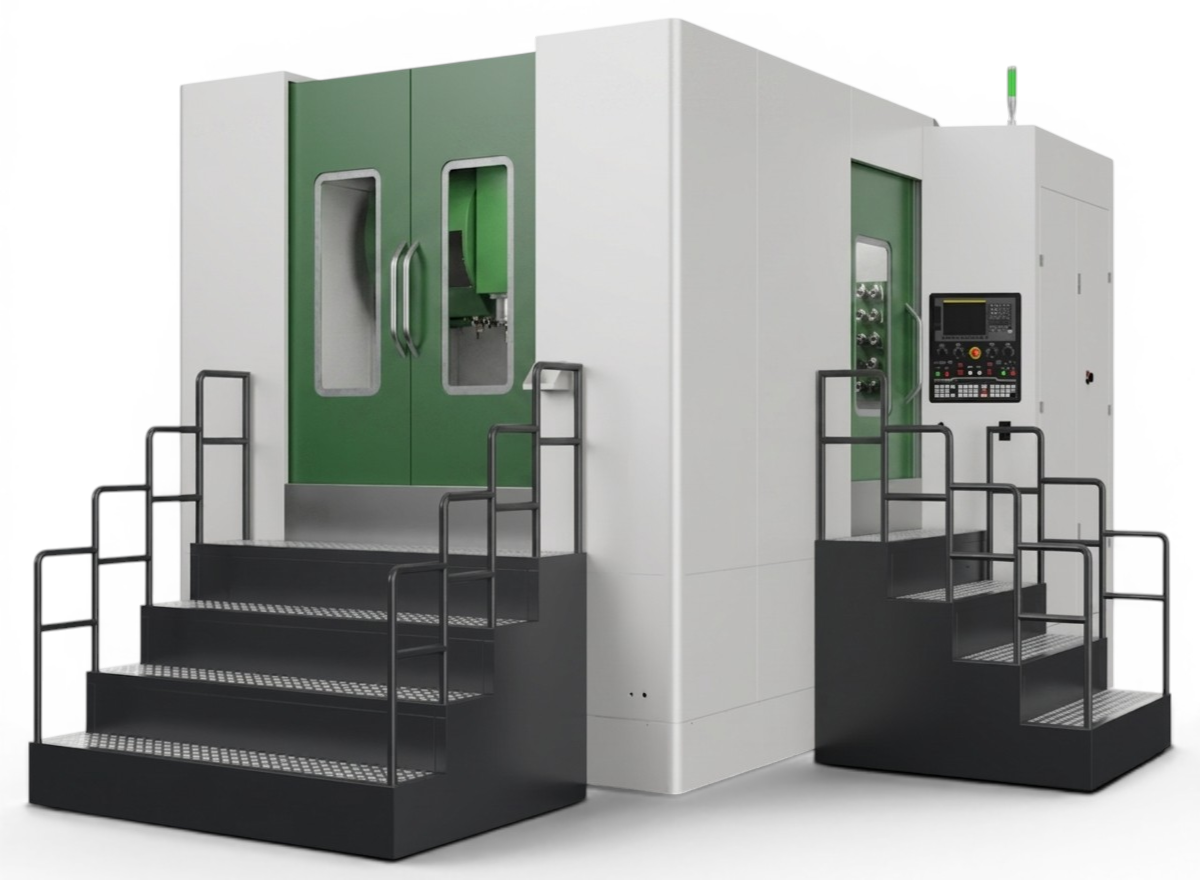

Горизонтально-фрезерный обрабатывающий центр с ЧПУ ГФС-800Ф3
Характеристики
Мощность шпинделя:
15 / 18,5 кВт
Конус шпинделя:
BT50
Рабочий стол:
800х800 мм
Ход по осям X,Y,Z:
1250/1000/1000 мм
Преимущества
🢒 Крутящий момент шпинделя 660 Нм
🢒 Нагрузка на рабочий стол 2000 кг
🢒 Диаметр детали на столе Φ1600х1200 мм (высота)
🢒 Индекс поворота стола 1° или 0,001°
Подберем удобный способ оплаты:
Доставка по РФ и СНГ
ПНР и Инструктаж персонала
Склад запчастей в РФ
Гарантия до 24-х месяцев
Описание конструктивных особенностей станка ГФС-800Ф3:
ГФС-800Ф3 — горизонтальный обрабатывающий центр с ЧПУ для средних и крупных партий
Мощный однопозиционный горизонтальный ОЦ с Т-образной станиной и системой FANUC 0i MF plus. Идеальное решение для обработки коробчатых и сложных деталей с высокой производительностью и стабильной точностью.
Выгода для клиента
- Обрабатываете крупные детали — стол 800×800 мм выдерживает до 2000 кг, максимальный размер заготовки Φ1600×1200 мм.
- Повышаете производительность — скорость перемещений до 24 000 мм/мин, магазин на 30 инструментов и обработка с четырёх сторон.
- Получаете жёсткость и точность — литая конструкция, роликовые направляющие и ШВП HIWIN, поворотный стол с индексацией 1° или 0,001°.
- Снижаете простои — автоматическая смазка, транспортёр стружки, полная защита и проверенные комплектующие.
- Покупаете на выгодных условиях — доступна рассрочка без переплаты и лизинг на выгодных условиях. Станок начинает работать на вас, а платежи распределяются удобно.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Рабочий стол | 800 × 800 мм |
| Нагрузка на стол | 2000 кг |
| Макс. размер детали | Φ1600 × 1200 мм |
| Ход по осям X / Y / Z | 1250 / 1000 / 1000 мм |
| Конус шпинделя | BT50 |
| Мощность шпинделя | 15 / 18,5 кВт |
| Крутящий момент шпинделя | 660 Нм |
| Скорость шпинделя | до 3000 об/мин |
| Индексация поворотного стола | 1° или 0,001° |
| Магазин инструмента | 30 позиций |
| Скорость быстрых перемещений | 24 000 мм/мин |
| Система ЧПУ | FANUC 0i MF plus type 5 |
Отрасли применения
- Автомобилестроение
- Аэрокосмическая промышленность
- Горнодобывающая промышленность
- Производство станков и оборудования
- Обработка коробчатых и сложных корпусных деталей в серийном и среднесерийном производстве
Примеры деталей и операций
- Коробчатые корпусные детали
- Сложные детали с обработкой с четырёх сторон
- Фрезерование по прямой, диагонали и дуге
- Чистовое фрезерование, растачивание
- Сверление, зенкерование, нарезание резьбы
- Детали для автомобильной, авиационной и горной техники
Преимущества перед типичными аналогами
В отличие от многих горизонтальных центров, ГФС-800Ф3 уже в базе предлагает:
- систему FANUC 0i MF plus
- шпиндель CELLS/KENTURN с высоким крутящим моментом 660 Нм
- поворотный стол PARKSON/DETRON с точной индексацией
- роликовые направляющие и ШВП HIWIN
- магазин на 30 инструментов
- автоматическую смазку, транспортёр стружки и полную защиту
Т-образная литая станина, подвижная колонна и высокоточная компенсация обеспечивают жёсткость и точность при обработке крупных деталей. Вы получаете готовый к серийной работе центр с комплектующими ведущих производителей (NSK, Schneider, 7 Ocean и др.) без необходимости сразу вкладываться в ключевые системы.
Гарантия: 18 месяцев (при ПНР — 24 месяца). Склад запчастей и сервис в России.
ГФС-800Ф3 — мощный и производительный выбор для предприятий, которым нужен горизонтальный ОЦ для крупных коробчатых деталей и стабильной серийной обработки.
Оставьте заявку — рассчитаем комплектацию, подберём удобный вариант оплаты (рассрочка без переплаты или лизинг) и ответим на все вопросы. Свяжитесь с нами сегодня!
Напряжение сети, В
380
Система ЧПУ
FANUC 0i MF plus типа 5
Мощность главного двигателя, кВт
15
Мощность главного двигателя (30 мин), кВт
18,5
Макс. крутящий момент шпинделя, Нм
660
Макс. осевое сопротивление шпинделя, Н
15000
Модель двигателя шпинделя
15/7000i
Мощность двигателей подач оси-X/Y/Z, кВт
3
Мощность двигателей подач оси-В, кВт
1,4
Конус шпинделя
7/24 BT50
Тяговый болт
45° MAS403A P50T-1
Скорости шпинделя, об/мин
3000
Повторяемость оси-X/Y/Z, кВт, мм
±0,005
Позиционирование оси-X/Y/Z, мм
±0,01
Позиционирование оси-В, угол/сек
10
Повторяемость оси-В, угол/сек
2
Кол-во инструмента в магазине, шт
30
Тип инструментального магазина
Тип дисковый
Макс. диаметр инструмента, мм
Φ125 / Φ220 (без соседних)
Макс. длина инструмента, мм
400
Макс. вес инструмента, кг
25
Время смены инструмента, сек
5
Макс. диаметр сверления, мм
Φ50
Макс. диаметр нарезания резьбы, мм
М30
Перемещение по оси-X, мм
1250
Перемещение по оси-Y, мм
1000
Перемещение по оси-Z, мм
1000
Скорость перемещения по оси-X, мм/мин
1 – 10 000
Скорость перемещения по оси-Y, мм/мин
1 – 10 000
Скорость перемещения по оси-Z, мм/мин
1 – 10 000
Быстрая подача оси-X, мм/мин
24 000
Быстрая подача оси-Y, мм/мин
24 000
Быстрая подача оси-Z, мм/мин
24 000
Быстрая подача оси-B, об/мин
11.1
Ходовой винт, мм
Φ40
Расстояние от торца шпинделя до центра стола, мм
80 - 1080
Расстояние от центра шпинделя до рабочей поверхности стола мм
150 - 1150
Габариты рабочего стола, мм
800х800
Количество столов
1
Макс. диаметр детали на столе, мм
Φ1600х1200 (высота)
Ширина проема защитной двери в зоне погрузки и разгрузки, мм
1300
Мини. индекс поворота стола
1° или 0,001°
Количество Т-пазов, шт
5
Ширина Т-пазов, мм
22
Расстояние между Т-пазами, мм
160
Макс. нагрузка на стол, кг
2000
Габариты станка (ДхШхВ), мм
6000х4000х3600
Масса станка, кг
16 000
- Система ЧПУ FANUC 0i MF plus типа 5
- Система автоматической центральной смазки.
- Транспортер для стружки+тележка.
- Жёсткое нарезание резьбы.
- Наружное охлаждение инструмента шпинделя.
- Устройство охлаждения заготовки.
- Электрошкаф с кондиционером.
- Гидравлическая система.
- Руководство по эксплуатации на русском языке.
- Декларация соответствия ТР ТС.
- Шпиндель FANUC серии α, 15000 об/мин.
- Датчик Renishaw TS27R.
- Датчик Renishaw OMP60.
- Коробка передач ZF.
- Мысленное охлаждение шпинделя.
- Инструментальный магазин на 32 инструмента.
- Инструментальный магазин на 40 инструментов.
- Инструментальный магазин на 60 инструментов.
- Подача охлаждающей жидкости из шпинделя 20 бар.
