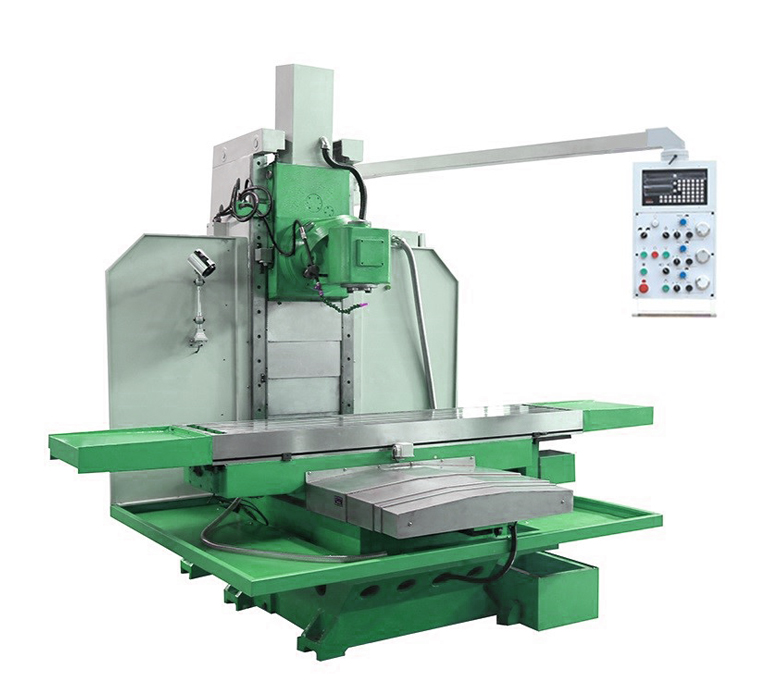

Универсальный фрезерный станок с УЦИ УФС-2200Ф1 исп. №1
Характеристики
Мощность шпинделя:
11 кВт
Конус шпинделя:
ISO50
Рабочий стол:
2200х500 мм
Ход по осям X,Y,Z:
1500/650/650 мм
Преимущества
🢒 Нагрузка на рабочий стол - 2000 кг
🢒 Бесступенчато регулируемые подачи
🢒 ШВП винты подачи по осям
🢒 Электронные компоненты Schneider Electric
Подберем удобный способ оплаты:
Доставка по РФ и СНГ
ПНР и Инструктаж персонала
Склад запчастей в РФ
Гарантия до 24-х месяцев
Преимущества станка УФС-2200Ф1 исп. №1:
- Тяжелый универсально фрезерный станок с УЦИ УФС-2200Ф1 исп. №1 предназначен для работы на промышленных предприятиях. Большая мощность станка позволяет выполнить работы любой сложности.
- Тяжелая станина позволяет добиться точной и стабильной обработки детали.
- При отливке станины используется высококачественный чугун.
- Все направляющие на станке УФС-2200Ф1 исп. №1 прошли термическую обработку и шлифовку.
- Тяжелый, надежный, координатный стол с габаритными размерами: 2200x500 мм и максимальной нагрузкой 2000 кг.
- Угол поворота фрезерной головки 360 градусов и 45 градусов. Поворот осуществляется в обе стороны.
- Все управление рабочим процессом происходит на контрольной панели.
- Станок оснащен ШВП по всем осям, что позволяет повысить точность обработки.
- Мощные сервомоторы подачи по всем осям.
- Станок оснащен режимом быстрой подачи по всем осям.
- Подача охлаждающий жидкости осуществляется из встроенного в основание бака.
- Электронные маховики управления подачами (управление с контрольной панели).
- Возможность работы в горизонтальном / вертикальном режиме.
- Комплектуется LED светильником.
- Для безопасной работы станок оснащен защитным экраном.
- Универсальной фрезерный станок с УЦИ УФС-2200Ф1 исп. №1 произведен в соответствии с нормами СЕ и ЕАС.
- В базовой комплектации оснащен поворотными на 360 градусов станочными тисками.
- Комплектуется универсальной делительной головкой.
- Поворотный стол диаметром 400 мм входит в стандартную комплектацию.
- УФС-2200Ф1 исп. №1 возможно оснастить системой ЧПУ Siemens 808D advance.
- Гарантия на оборудование составляет 18 месяцев, при ПНР гарантия 24 месяца.
- Пожалуй, лучшее предложение на рынке станочного оборудования в России.
Напряжение сети, В
380
Общая мощность, кВт
23,6
Мощность шпинделя, кВт
11
Мощность мотора подачи по оси-X, кВт
3,6
Мощность мотора подачи по оси-Y, кВт
4,6
Мощность мотора подачи по оси-Z, кВт
3,6
Мощность насоса СОЖ, Вт
90
Макс. диаметр фрезы, мм
200
Макс. диаметр сверления, мм
50
Макс диаметр рассверливания, мм
100
Габариты рабочего стола, мм
2200х500
Макс. нагрузка на рабочий стол, кг
2000
Продольный ход стола, мм
1500
Поперечный ход стола, мм
650
Вертикальный ход фрезерной головки, мм
0 - 650
Расстояние ось шпинделя / направляющие колоны, мм
610
Расстояние ось шпинделя / поверхность рабочего стола, мм
8 – 660
Количество Т-пазов, шт
4
Ширина Т-пазов, мм
20
Расстояние между Т-пазами, мм
100
Скорость продольной подачи, мм/мин
2.5 - 3000
Скорость поперечной подачи, мм/мин
2.5 - 3000
Скорость вертикально подачи, мм/мин
2.5 - 2500
Быстрая продольная подача, мм/мин
6000
Быстрая поперечная подача, мм/мин
6000
Быстрая вертикальная подача, мм/мин
3000
Конусность шпинделя
7:24 ISO50
Диапазон скоростей шпинделя, об/мин
6-300 / 30-1500
Кол-во скоростей шпинделя, ступеней
2, бесступенчато
Класс точности
Н
Габариты станка (ДхШхВ), мм
3220х 2420х2800
Масса станка, кг
7300
Комплект поставки:
- Фрезерный патрон ISO50 с набором цанг.
- Фрезерная оправка ISO50 / 40 мм.
- 7:24 Переходная втулка ISO50 / MS4
- Поддон для сбора стружки.
- Система УЦИ по 3 осям.
- ШВП по всем осям.
- Система подачи СОЖ.
- Галогеновая лампа.
- Защитный экран.
- Станочные поворотные тиски.
- Поворотный стол Ф 400 мм.
- Универсальная делительная головка.
- Фундаментные болты М16*450.
- Комплект инструмента для обслуживания.
- Руководство по эксплуатации на русском языке.
- Декларация соответствия ТР ТС.
Возможные опции:
- Пневматический зажим инструмента.
