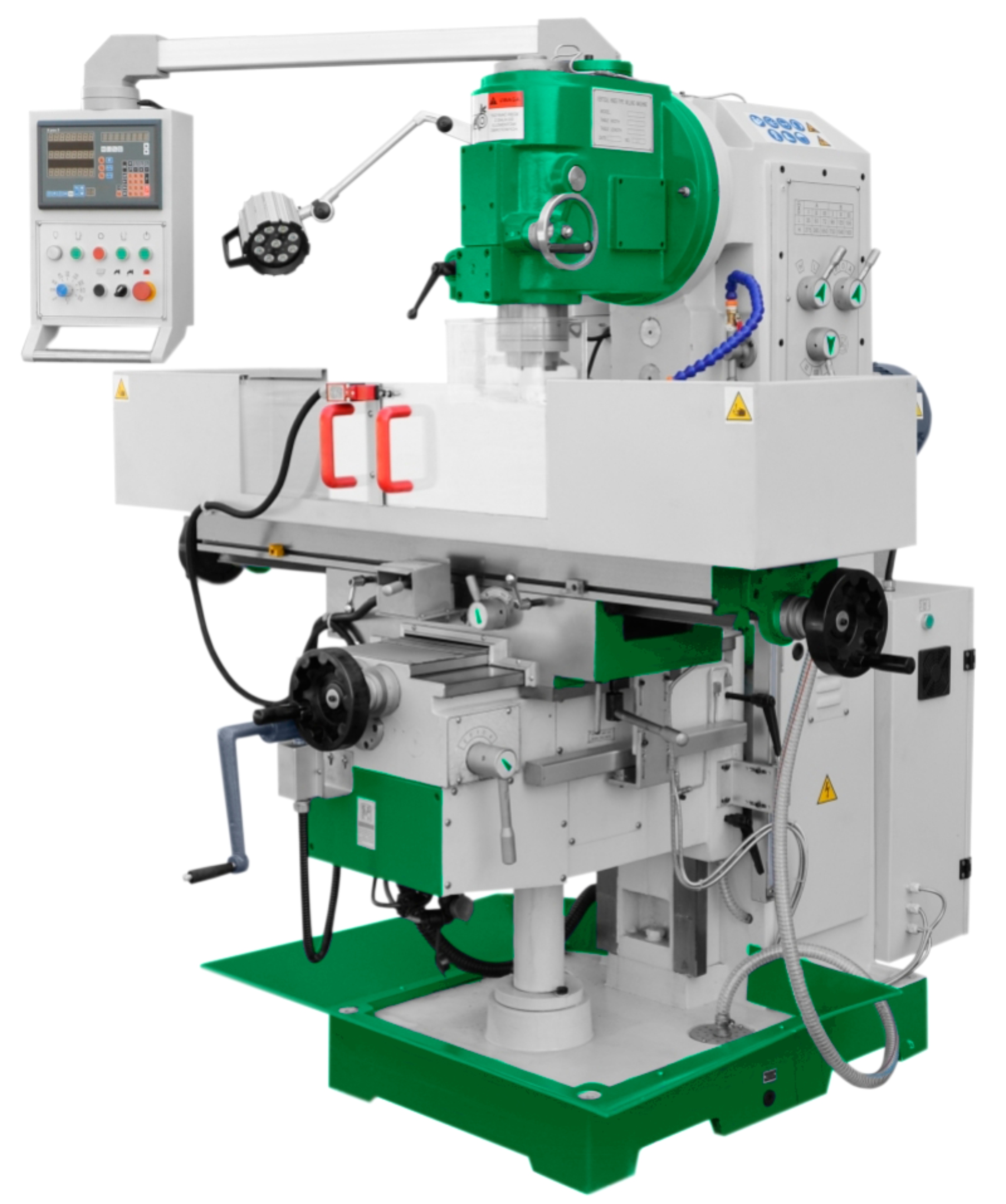

Вертикальный фрезерный станок с УЦИ ВФС-1600Ф1
Характеристики
Мощность шпинделя:
5,5 кВт
Конус шпинделя:
ISO50
Рабочий стол:
1600x360 мм
Ход по осям X,Y,Z:
1300/300/450 мм
Преимущества
🢒 Широкие возможности применения
🢒 Цифровая индикация по 3-м осям
🢒 Централизованная система смазки
🢒 Электрокомпоненты CE Schneider electric
Подберем удобный способ оплаты:
Доставка по РФ и СНГ
ПНР и Инструктаж персонала
Склад запчастей в РФ
Гарантия до 24-х месяцев
Преимущества станка ВФС-1600Ф1:
- Вертикальный фрезерный станок с УЦИ ВФС-1600Ф1 предназначен для использования в условиях промышленного производства.
- Современный аналог советского станка 6Т13, 6Р13, 6М13, 6Н13.
- Тяжелая станина позволяет добиться точной и стабильной обработки детали.
- Станина отлита из чугуна высокого качества.
- Устройство цифровой индикации перемещений по 3-м осям.
- Угол наклона фрезерной головки ±30°
- Массивные маховики с читаемыми шкалами.
- Надежный и производительный серво двигатель подачи.
- Станок оснащен режимом быстрой подачи по 3-м осям.
- Подача охлаждающий жидкости осуществляется из встроенного в основание бака.
- Тяжелый, надежный, координатный стол с габаритными размерами 1600x360 мм с максимальной нагрузкой 500 кг.
- Электро компоненты станка европейского уровня, от компании Schneider electric.
- Комплектуется LED светильником, что позволяет снизить нагрузку на зрение.
- Конструкция станка ВФС-1600Ф1 позволяет в заводских условиях оснастить его системой ЧПУ SIEMENS 808D.
- Гарантия на оборудование составляет 18 месяцев, при ПНР гарантия 24 месяца.
- Пожалуй, лучшее предложение на рынке станочного оборудования в России.
Напряжение сети, В
380
Двигатель вертикального шпинделя, кВт
5,5
Мощность серво мотора подачи по оси-X, N.m
10
Мощность серво мотора подачи по оси-Y, N.m
10
Мощность серво мотора подачи по оси-Z, N.m
10
Мощность насоса подачи СОЖ, Вт
100
Размер рабочего стола, мм
1600х360
Макс. нагрузка на рабочий стол, кг
500
Количество Т-пазов, шт
3
Ширина Т-пазов, мм
18
Расстояние между Т-пазами, мм
70
Макс. продольное перемещение, мм
1300
Скорость продольного перемещения, мм/мин
30-750
Кол-во скоростей продольного перемещения, шт
8
Быстрая продольная подача, мм/мин
1200
Макс. поперечное перемещение, мм
300
Скорость поперечного перемещения, мм/мин
20-500
Кол-во скоростей поперечного перемещения, шт
8
Быстрая поперечная подача, мм/мин
800
Макс. вертикальное перемещение, мм
450
Скорость вертикального перемещения, мм/мин
15-375
Кол-во скоростей вертикального перемещения, шт
8
Быстрая вертикальная подача, мм/мин
600
Макс. угол поворота стола, град
±30°
Расстояние от вертикального шпинделя до поверхности колоны, мм
378
Расстояние от вертикального шпинделя до стола, мм
50 – 500
Конус шпинделя
ISO50 7:24
Перемещение пиноли шпинделя, мм
70
Диапазон скорости вертикального шпинделя, об/мин
50 - 1475
Количество скоростей шпинделя, шт
12
Уровень шума, дБ
83 - 86
Класс точности
Н
Габариты станка (ДхШхВ), мм
2245х2100х2150
Упаковочные габариты (ДхШхВ), мм
2160х1780х2250
Масса станка, кг
2850
Масса в упаковке, кг
3100
Комплект поставки:
- Устройство цифровой индикации по 3-м осям.
- Система подачи СОЖ.
- Электрокомпоненты CE Schneider electric.
- Защита шпинделя.
- Защита рабочей зоны.
- LED лампа.
- Поворотные тиски с шириной губок 200 мм.
- Поворотный стол 320 мм.
- Фрезерный патрон ISO50 с набором цанг 15 шт.
- Набор зажимных приспособлений.
- Комплект инструмента для обслуживания.
- Руководство по эксплуатации на русском языке.
- Декларация соответствия ТР ТС.
Возможные опции:
- Пневматический зажим инструмента.
