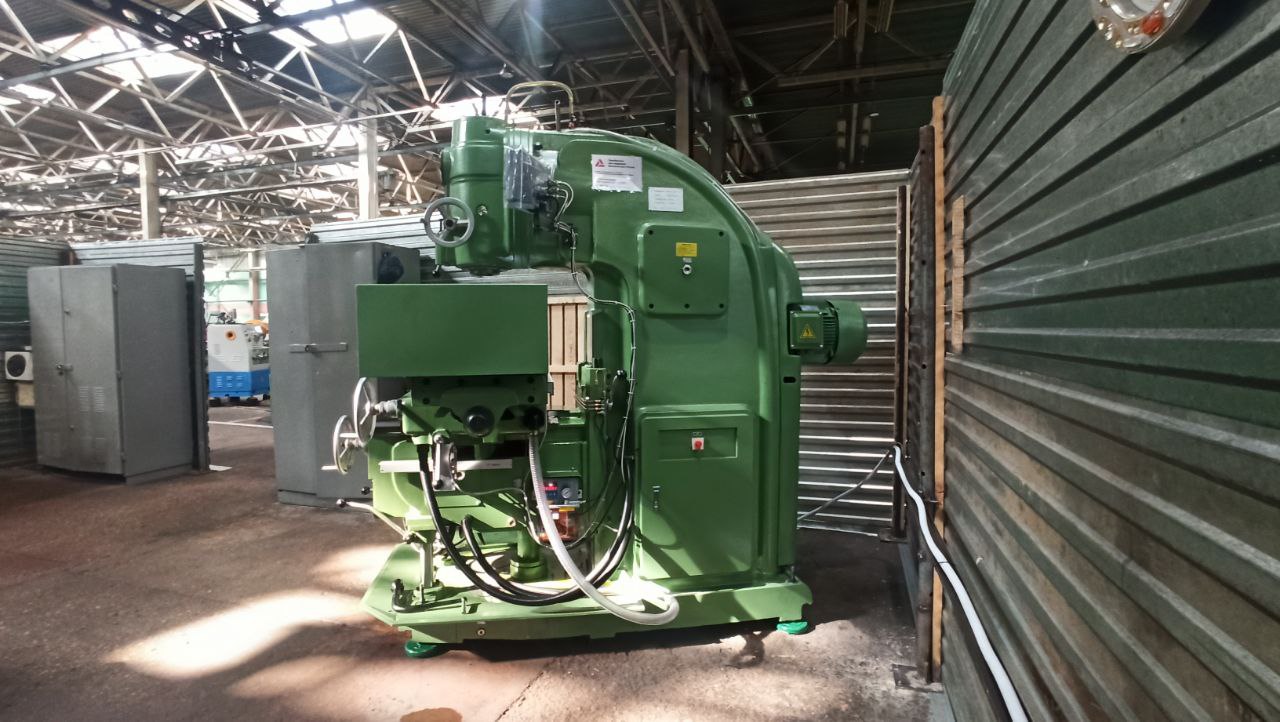

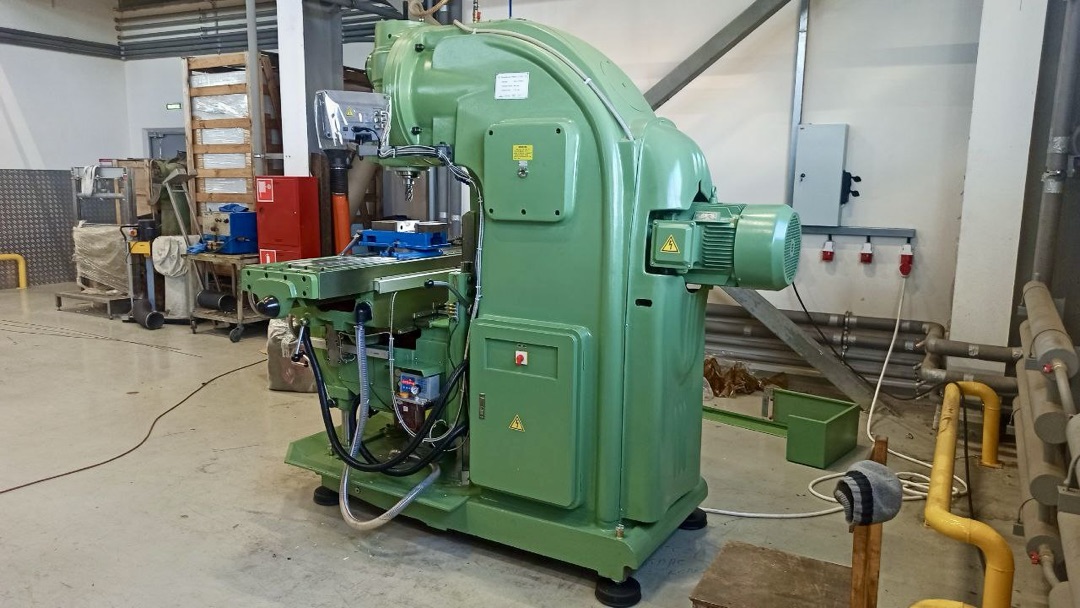

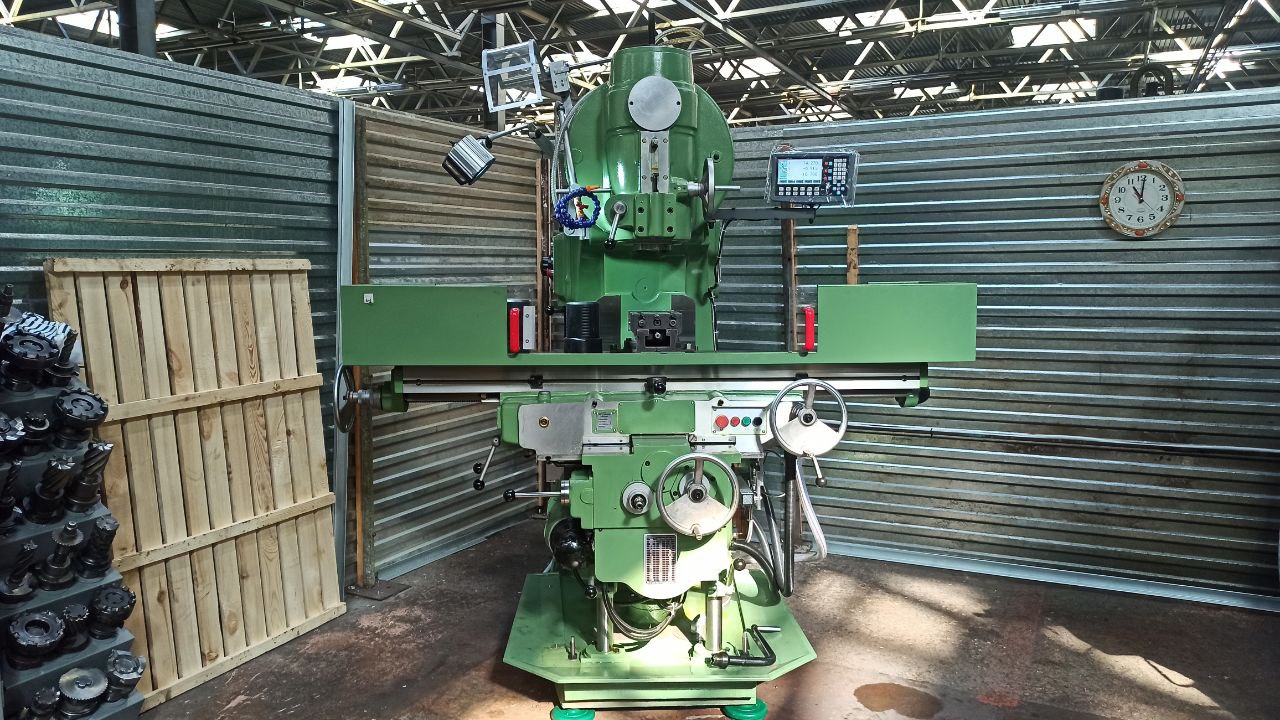

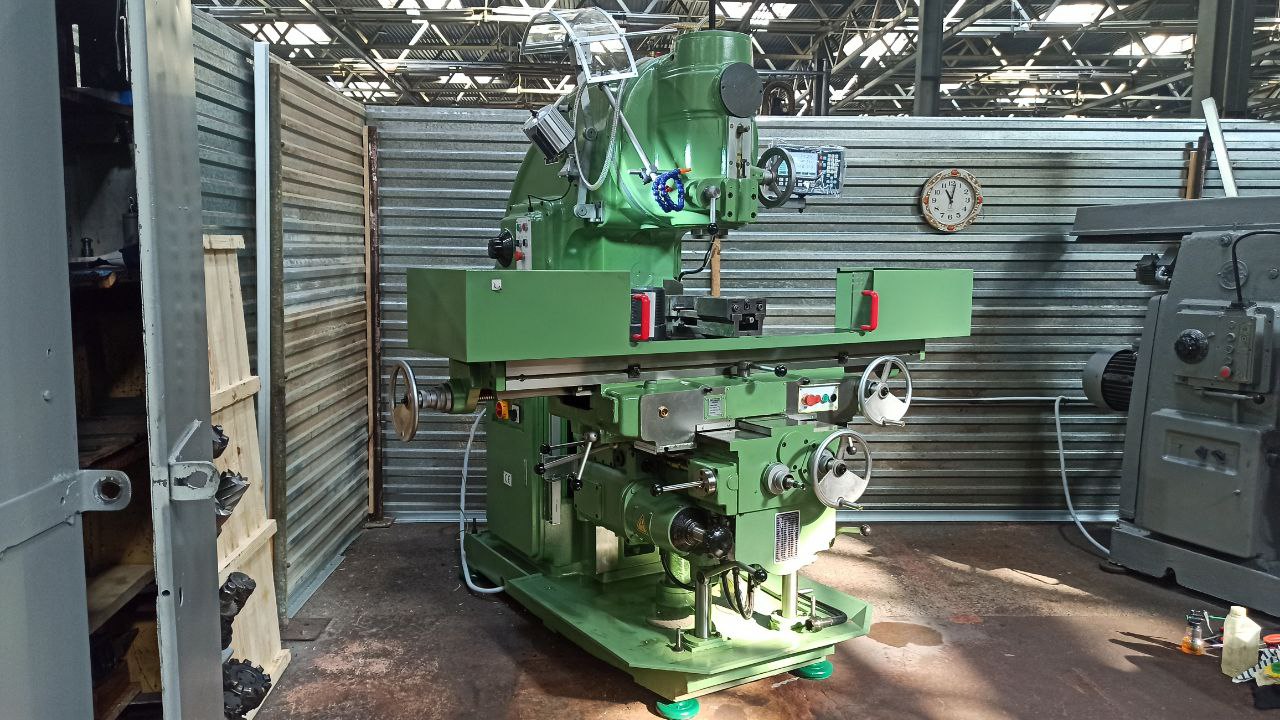

Вертикальный фрезерный станок с УЦИ ВФС-1700Ф1
Характеристики
Мощность шпинделя:
11 кВт
Конус шпинделя:
ISO50
Рабочий стол:
1700x400 мм
Ход по осям X,Y,Z:
900/315/350 мм
Преимущества
🢒 Надежный станок проверенный временем
🢒 Цифровая индикация по 3-м осям
🢒 Централизованная система смазки
🢒 Электрокомпоненты CE Schneider electric
В наличии
Подберем удобный способ оплаты:
Доставка по РФ и СНГ
ПНР и Инструктаж персонала
Склад запчастей в РФ
Гарантия до 24-х месяцев
Преимущества станка ВФС-1700Ф1:
- Вертикальный фрезерный станок с УЦИ ВФС-1700Ф1 предназначен для использования в условиях промышленного производства и является современным аналог советского станка 6Т13.
- Тяжелая станина позволяет добиться точной и стабильной обработки детали.
- Станина отлита из чугуна высокого качества.
- Оснащен системой пневматического зажима инструмента.
- Устройство цифровой индикации перемещений по всем осям.
- Угол наклона фрезерной головки ±45°.
- Массивные маховики с читаемыми шкалами.
- Надежный и производительный двигатель подачи мощностью 3 кВт.
- Станок оснащен режимом быстрой подачи по 3-м осям.
- Подача охлаждающий жидкости осуществляется из встроенного в основание бака.
- Тяжелый, надежный, координатный стол с габаритными размерами 1700x400 мм с максимальной нагрузкой 800 кг.
- Направляющие оси X: ласточкин хвост, ширина: 225 мм.
- Направляющие оси Y: прямоугольные, ширина: 154 мм.
- Направляющие оси Z: ласточкин хвост, ширина: 400 мм.
- Рабочий стол с круговой защитой.
- Электро компоненты станка европейского уровня, от компании Schneider electric.
- Комплектуется LED светильником, что позволяет снизить нагрузку на зрение.
- Укомплектован поворотными тисками 200 мм, с возможностью поворота на 360.
- Цанговый патрон с набором цанг 8 шт. от 4 до 16 мм.
- Оснащается поворотным столом диаметром 320 мм.
- Конструкция позволяет в заводских условиях оснастить его системой ЧПУ SIEMENS 808D.
- Гарантия на оборудование составляет 18 месяцев, при проведении ПНР гарантия 24 месяца.
- Пожалуй, лучшее предложение на рынке станочного оборудования в России.
Напряжение сети, В
380
Суммарная мощность двигателей, кВт
14
Двигатель вертикального шпинделя, кВт
11
Мощность мотора подачи, кВт
3
Мощность насоса подачи СОЖ, Вт
125
Размер рабочего стола, мм
1700х400
Макс. нагрузка на рабочий стол, кг
800
Количество Т-пазов, шт
3
Ширина Т-пазов, мм
18
Расстояние между Т-пазами, мм
90
Макс. продольное перемещение в ручном режиме, мм
900
Макс. продольное перемещение в автоматическом режиме, мм
880
Скорость продольного перемещения, мм/мин
23.5 - 1180
Число продольных подач, шт
18
Быстрая продольная подача, мм/мин
2300
Макс. поперечное перемещение в ручном режиме, мм
315
Макс. поперечное перемещение в автоматическом режиме, мм
300
Скорость поперечного перемещения, мм/мин
23.5 - 1180
Число поперечных подач, шт
18
Быстрая поперечная подача, мм/мин
1540
Макс. вертикальное перемещение в ручном режиме, мм
350
Макс. вертикальное перемещение в автоматическом режиме, мм
365
Скорость вертикального перемещения, мм/мин
8-394
Число вертикальных ускоренных подач, шт
18
Быстрая вертикальная подача, мм/мин
770
Макс. угол поворота стола, град
±45
Расстояние от вертикального шпинделя до поверхности колоны, мм
450
Расстояние от вертикального шпинделя до стола, мм
115 – 500
Конус шпинделя
ISO50 7:24
Перемещение пиноли шпинделя, мм
85
Количество скоростей шпинделя, шт
18
Диапазон скорости вертикального шпинделя, об/мин
30 - 1500
Уровень шума, дБ
83 - 86
Класс точности
Н
Габариты станка (ДхШхВ), мм
2550x2150x2250
Упаковочные габариты (ДхШхВ), мм
2400х2200х2250
Масса станка, кг
4250
Масса в упаковке, кг
4600
Комплект поставки:
- Система пневматического зажима инструмента.
- Устройство цифровой индикации по 3-м осям.
- Система подачи СОЖ.
- LED светильник.
- Станочные поворотные тиски 200 мм.
- Поворотный стол Ф320 мм.
- Цанговый патрон ISO50 с набором цанг 8 шт. от 4 до 16 мм.
- Электрокомпоненты Schneider electric.
- Защита рабочей зоны.
- Комплект инструмента для обслуживания.
- Фундаментные болты M20X500 – 4 шт.
- Руководство по эксплуатации на русском языке.
- Декларация соответствия ТР ТС.
