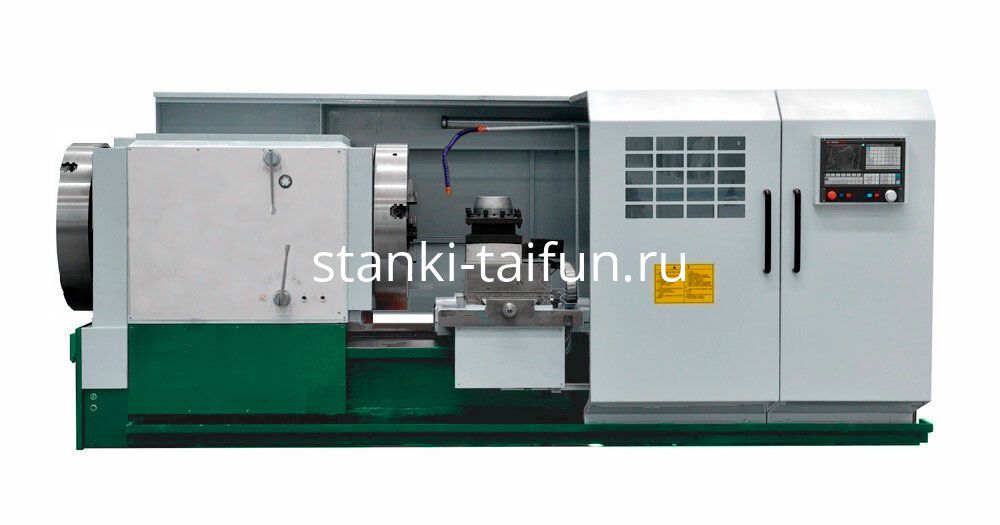

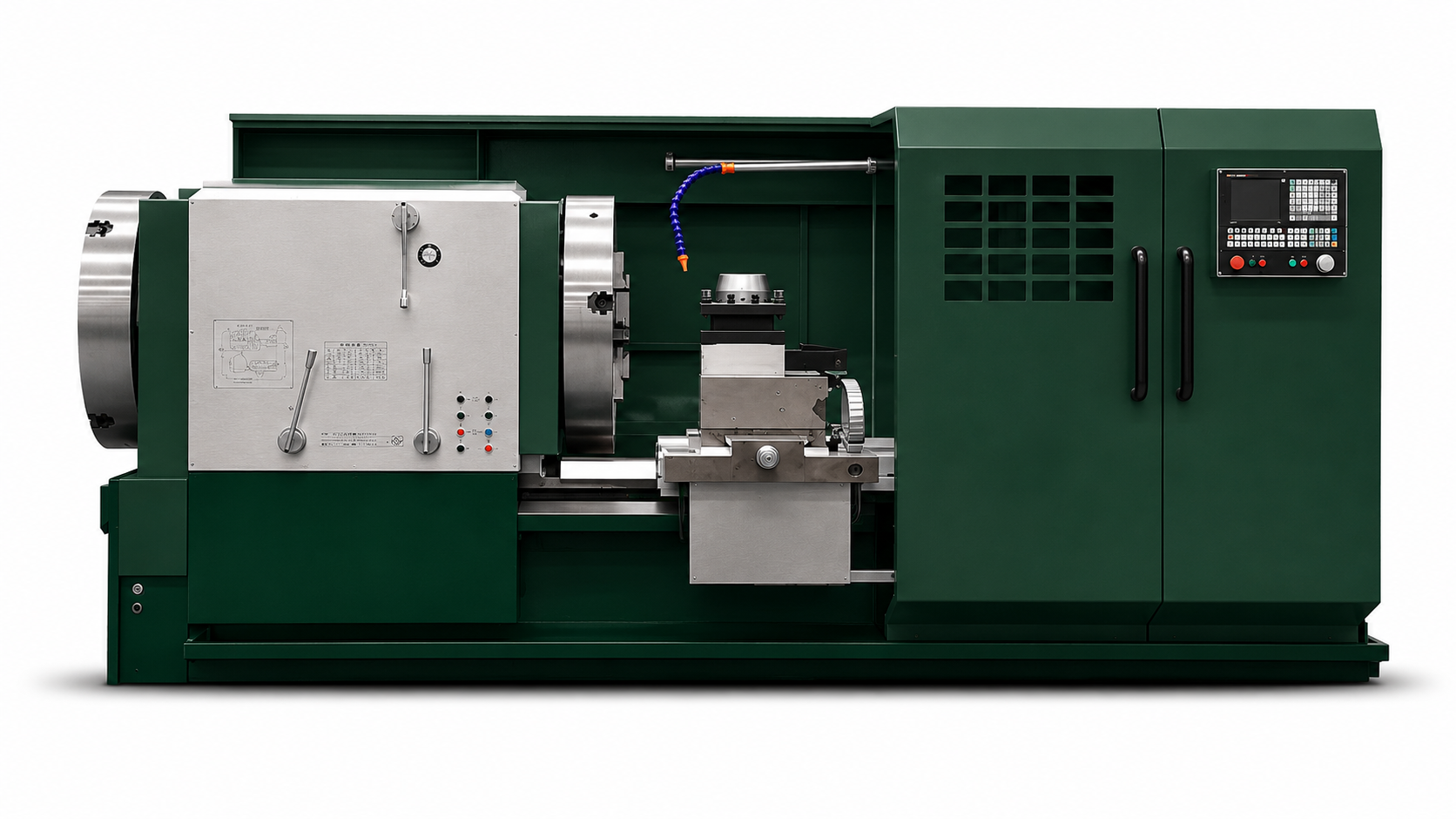

Токарный трубонарезной станок с ЧПУ ТТС-280Ф3 исп. №1
Токарный трубонарезной станок с ЧПУ ТТС-280Ф3 исп. №1
Обработка труб диаметром 110–270 мм на станке с отверстием шпинделя 280 мм
Токарный трубонарезной станок с ЧПУ ТТС-280Ф3 исп. №1 предназначен для обработки труб диаметром от 110 до 270 мм, а также цилиндрических деталей с нарезанием внутренних и наружных резьб.
Максимальный диаметр обработки над станиной составляет 1000 мм, расстояние между центрами — 1500 мм. Сквозное отверстие шпинделя — 280 мм. Максимальная масса детали в центрах достигает 6000 кг.
Станок оснащён системой ЧПУ GSK980TDI, главным двигателем мощностью 22 кВт, 4-позиционным электрорезцедержателем и электронными компонентами Schneider Electric. Подходит для мелкосерийного и потокового производства.
Отрасли применения и принцип работы
Оборудование применяется в тяжёлом и общем машиностроении, судостроении, энергетике, нефтегазовой отрасли, трубопроводном производстве и ремонтных цехах.
Принцип работы основан на числовом программном управлении GSK980TDI, которое координирует перемещения по осям X и Z. Шпиндель из высокопрочной легированной стали имеет три диапазона с бесступенчатым регулированием скорости в пределах 5–250 об/мин. Направляющие шириной 755 мм закалены. Центральная система смазки и система подачи СОЖ обеспечивают стабильную работу. Точность обработки соответствует IT7, шероховатость — Ra 1,6.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон нарезаемых труб | Φ110–270 мм |
| Отверстие шпинделя | 280 мм |
| Макс. диаметр над станиной | 1000 мм |
| Расстояние между центрами (РМЦ) | 1500 мм |
| Мощность главного двигателя | 22 кВт |
| Макс. масса детали в центрах | 6000 кг |
Сравнение с аналогами и преимущества
По сравнению с токарными трубонарезными станками с ЧПУ сходного класса (отверстие шпинделя около 280 мм, диапазон труб 110–270 мм, мощность 15–22 кВт) модель ТТС-280Ф3 исп. №1 выделяется:
- грузоподъёмностью до 6000 кг;
- шириной направляющих 755 мм;
- системой ЧПУ GSK980TDI с удобным переключением режимов нарезания резьбы;
- электронными компонентами Schneider Electric;
- центральной системой смазки.
Это обеспечивает высокую жёсткость и стабильность при обработке длинномерных труб и тяжёлых деталей.
Примеры работ
На станке выполняют:
- нарезание наружных и внутренних резьб на трубах диаметром 110–270 мм;
- токарную обработку цилиндрических поверхностей;
- подготовку концов труб для нефтегазовых и трубопроводных систем;
- работы с деталями массой до 6000 кг в условиях мелкосерийного и потокового производства.
Выгода для предприятия
Большое отверстие шпинделя, высокая грузоподъёмность, жёсткие направляющие и система ЧПУ GSK980TDI сокращают время наладки и повышают производительность при обработке труб.
Склад запчастей и сервисная служба находятся в РФ — быстрое обслуживание без длительных ожиданий.
Гарантия 18 месяцев (при ПНР — до 24 месяцев).
Возможна покупка в рассрочку без переплаты от компании-поставщика или в лизинг на выгодных условиях от ведущих компаний РФ.
Комплектация и опции
Базовая комплектация: система ЧПУ GSK980TDI, 4-кулачковый патрон Ø680 мм, 4-позиционный электрорезцедержатель, основные электрокомпоненты Schneider Electric, комплект обслуживающего инструмента, руководство по эксплуатации на русском языке, декларация соответствия ТР ТС.
Возможные опции: система ЧПУ Siemens 828D или Fanuc 0i TF(5), конвейер для сбора стружки, подвижный люнет 220–380 мм, 6-позиционный резцедержатель.
Смотрите также: токарный трубонарезной станок с ЧПУ ТТС-280Ф3 исп. №2, токарный трубонарезной станок с ЧПУ ТТС-280Ф3 исп. №3.
Токарный трубонарезной станок с ЧПУ ТТС-280Ф3 исп. №1 — практичное решение для тех, кому важны большое отверстие шпинделя, высокая грузоподъёмность и оперативный сервис на территории России.
- Система ЧПУ - GSK980TDI.
- 4-х кулачковый патрон Ø 680 мм.
- 4-ох позиционный электрорезцедержатель.
- Основные электрокомпоненты - Schneider electric.
- Комплект обслуживающего инструмента.
- Руководство по эксплуатации на русском языке.
- Декларация соответствия ТР ТС.
- Система ЧПУ Siemens 828D или Fanuc 0i TF(5).
- Конвейер для сбора стружки.
- Подвижный люнет 220 ~ 380 мм.
- 6-позиционный резцедержатель.
