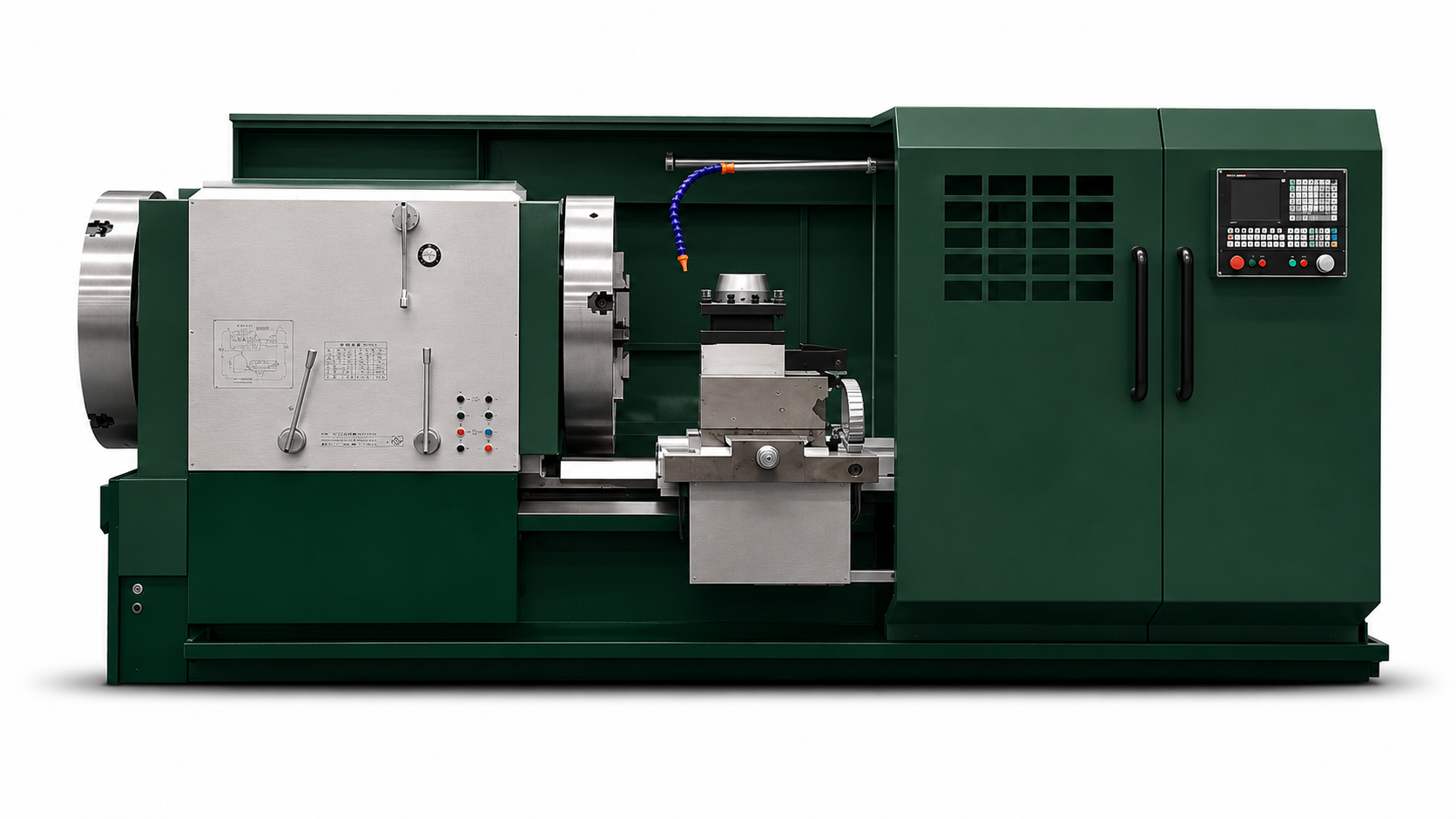

Токарный трубонарезной станок с ЧПУ ТТС-280Ф3 исп. №3
Характеристики
Мощность мотора:
22 кВт
Ø над станиной:
1000 мм
РМЦ:
3000 мм
Отверстие шпинделя:
280 мм
Подберем удобный способ оплаты:
Доставка по РФ и СНГ
ПНР и Инструктаж персонала
Склад запчастей в РФ
Гарантия до 24-х месяцев
Мощность - 22 кВт, Ø над станиной - 1000 мм, макс. длина заготовки - 3000 мм, Ø отверстия шпинделя - 280 мм, перемещение по оси X - 500 мм, перемещение по оси Z - 2850 мм, система ЧПУ - Siemens 828D или Fanuc 0i TF, Ускоренное ход по осям - X, Y.
Комплектация поставки:
- Siemens 828D или Fanuc 0i TF(5)
- 4-х кулачковый патрон Ø 680 мм.
- 4-ох позиционный электрорезцедержатель.
- Основные электрокомпоненты - Schneider electric.
- Комплект обслуживающего инструмента.
- Руководство по эксплуатации на русском языке.
- Декларация соответствия ТР ТС
Система ЧПУ
Siemens 828D или Fanuc 0i TF(5)
Технические условия
ТУ 28.41.21-001-13917852-2022
Напряжение сети, В
380
Мощность главного двигателя, кВт
22
Мощность мотора подачи по оси-X, кВт
2,8
Мощность мотора подачи по оси-Z, кВт
3,8
Мощности насоса СОЖ, Вт
125
Макс. диаметр обработки над станиной, мм
1000
Макс. диаметр обработки над суппортом, мм
650
Расстояние между центрами, мм
3000
Диапазон нарезаемых труб, мм
Φ110-270
Ширина направляющей, мм
755
Макс. вес детали в центрах, кг
6000
Отверстие шпинделя, мм
Φ280
Количество передач, шт
3 диапазона, бесступенчатое регулирование скорости
Скорость вращения шпинделя, об/мин
5 – 250
4-ох кулачковый патрон, мм
Φ680
Тип патрона
механический
Тип резцедержателя
4-ох позиционный
Привод резцедержателя
электро
Время смены инструмента, сек
2,6
Сечение инструмента, мм
40х40
Быстрая подача по оси X, мм/мин
4000
Быстрая подача по оси Z, мм/мин
4000
Перемещение по оси X, мм
500
Перемещение по оси Z, мм
2850
Диаметр пиноли задней бабки, мм
160
Конус пиноли задней бабки
МТ6
Ход пиноли задней бабки, мм
300
Боковое смещение задней бабки, мм
±25
Точность позиционирование, мм
0,020
Точность повторяемости, мм
0,020
Точность обработки
IT7
Отклонение от круглости , мм
≤0.02
Цилиндричность обработанной поверхности, мм
0.04 / 300
Плоскостность обработанной поверхности, мм
0.025 / φ400
Шероховатость обработанной поверхности
Ra 1.6
Объем бака СОЖ, л
95
Расход СОЖ, м/мин
22
Габариты станка (ДхШхВ), мм
4700х2500х2100
Масса станка, кг
10500
