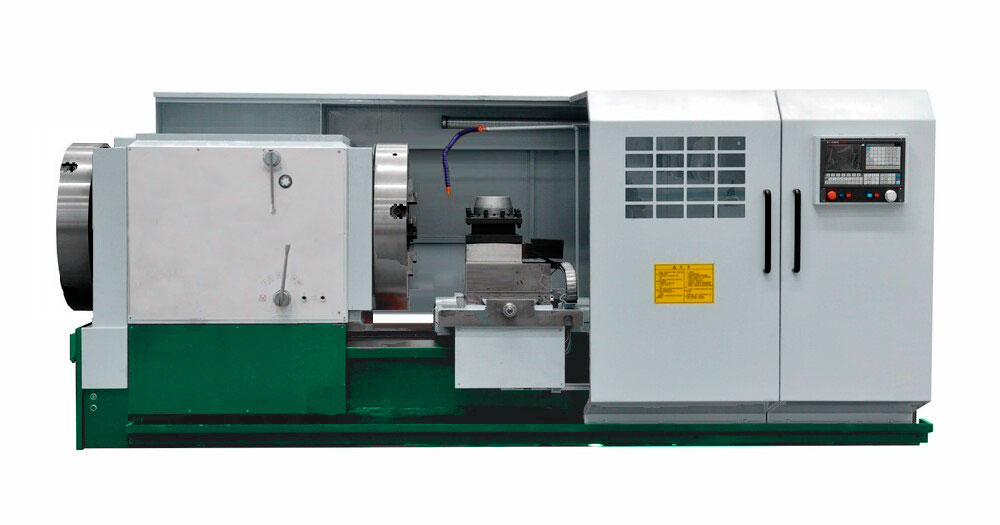

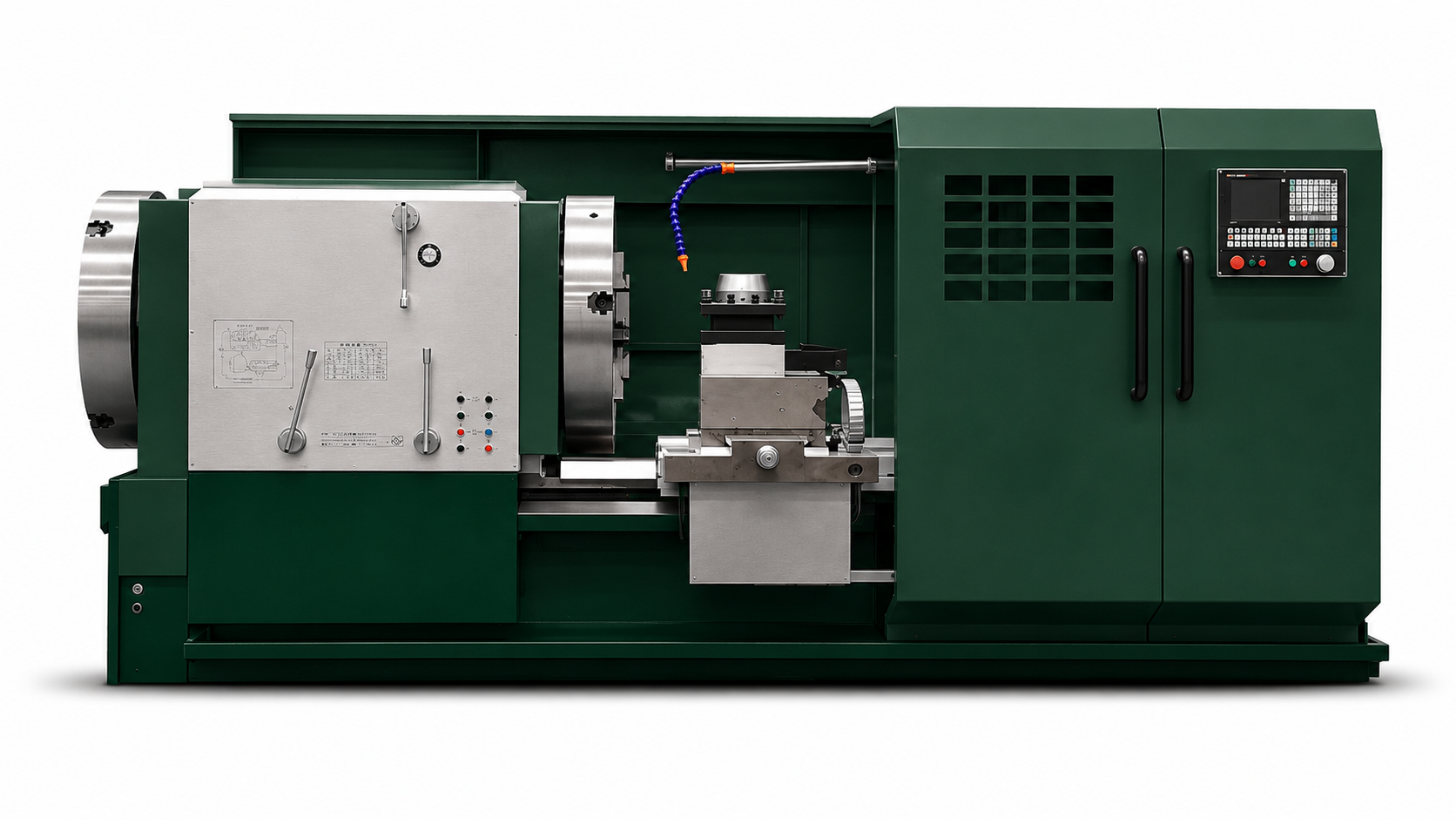

Токарный трубонарезной станок с ЧПУ ТТС-280Ф3 исп. №2
Характеристики
Мощность мотора:
22 кВт
Ø над станиной:
1000 мм
РМЦ:
2000 мм
Отверстие шпинделя:
280 мм
Преимущества
🢒 Обработка труб в диапазоне от 110 до 270 мм
🢒 Шпиндель из высокопрочной стали
🢒 Центральная система смазки
🢒 Электрокомпоненты CE Schneider electric
Подберем удобный способ оплаты:
Доставка по РФ и СНГ
ПНР и Инструктаж персонала
Склад запчастей в РФ
Гарантия до 24-х месяцев
Преимущества станка ТТС-280Ф3 исп. №2:
- Токарный трубонарезной станок с ЧПУ ТТС-280Ф3 исп. №2 с системой GSK980TDI предназначен для обработки труб диаметром в диапазоне от 110 до 270 мм, а так же разного рода цилиндрических деталей, нарезание внутренних и наружных резьб в условиях мелкосерийного и потокового производства.
- Закаленные направляющие шириной 755 мм.
- Шпиндель из высокопрочной легированной стали.
- Сквозное отверстие шпинделя - 280 мм.
- На панели управления станка можно быстро и легко переключить режимы нарезания резьбы.
- На станке установлен 4-ох позиционный электро-резцедержатель.
- Станок оснащен системой подачи охлаждающий жидкости в зону реза.
- Центральная система смазки направляющих станка.
- Станок оборудован штатным освещением.
- Исполнение станка - стандарт CE.
- Заводская гарантия на станок ТТС-280Ф1 исп. №2 составляет 18 месяцев, при ПНР гарантия 24 месяца.
- Пожалуй, лучшее предложение на рынке станочного оборудования в России!
Система ЧПУ
GSK980TDI
Напряжение сети, В
380
Мощность главного двигателя, кВт
22
Мощность мотора подачи по оси-X, кВт
2,8
Мощность мотора подачи по оси-Z, кВт
3,8
Мощности насоса СОЖ, Вт
125
Макс. диаметр обработки над станиной, мм
1000
Макс. диаметр обработки над суппортом, мм
650
Расстояние между центрами, мм
2000
Диапазон нарезаемых труб, мм
Φ110-270
Ширина направляющей, мм
755
Макс. вес детали в центрах, кг
6000
Отверстие шпинделя, мм
Φ280
Количество передач, шт
3 диапазона, бесступенчатое регулирование скорости
Скорость вращения шпинделя, об/мин
5 – 250
4-ох кулачковый патрон, мм
Φ680
Тип патрона
механический
Тип резцедержателя
4-ох позиционный
Привод резцедержателя
электро
Время смены инструмента, сек
2,6
Сечение инструмента, мм
40х40
Быстрая подача по оси X, мм/мин
4000
Быстрая подача по оси Z, мм/мин
4000
Перемещение по оси X, мм
500
Перемещение по оси Z, мм
1850
Диаметр пиноли задней бабки, мм
160
Конус пиноли задней бабки
МТ6
Ход пиноли задней бабки, мм
300
Боковое смещение задней бабки, мм
±25
Точность позиционирование, мм
0,020
Точность повторяемости, мм
0,020
Точность обработки
IT7
Отклонение от круглости , мм
≤0.02
Цилиндричность обработанной поверхности, мм
0.04 / 300
Плоскостность обработанной поверхности, мм
0.025 / φ400
Шероховатость обработанной поверхности
Ra 1.6
Объем бака СОЖ, л
95
Расход СОЖ, м/мин
22
Габариты станка (ДхШхВ), мм
5200х2500х2100
Масса станка, кг
11500
- Система ЧПУ - GSK980TDI.
- 4-х кулачковый патрон Ø 680 мм.
- 4-ох позиционный электро-резцедержатель.
- Основные электро-компоненты - Schneider electric.
- Комплект обслуживающего инструмента.
- Руководство по эксплуатации на русском языке.
- Декларация соответствия ТР ТС.
- Система ЧПУ - Siemens 828D или Fanuc 0i TF(5).
- Конвейер для сбора стружки.
- Подвижный люнет 220 ~ 380 мм.
- 6-позиционный резцедержатель.
