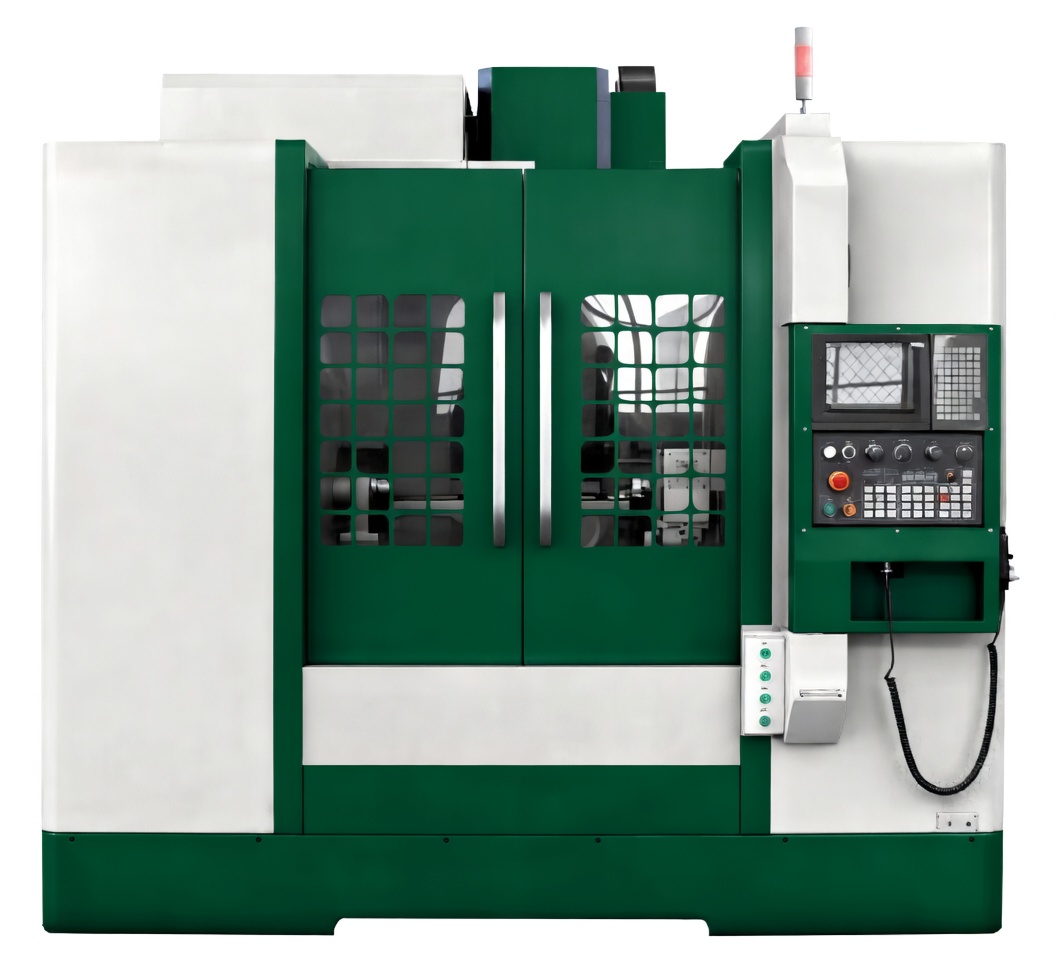

Фрезерный обрабатывающий центр с ЧПУ ФС-800Ф3
Характеристики
Мощность шпинделя:
5.5 / 7.5 кВт
Конус шпинделя:
BT40
Рабочий стол:
800х500 мм
Ход по осям X,Y,Z:
600/500/500 мм
Подберем удобный способ оплаты:
Доставка по РФ и СНГ
ПНР и Инструктаж персонала
Склад запчастей в РФ
Гарантия до 24-х месяцев
Описание конструктивных особенностей станка ФС-800Ф3:
- Фрезерный обрабатывающий центр с ЧПУ ФС-800Ф3 – это оптимальное решение для серийного производства в секторе малого и среднего бизнеса.
- Мощная литая конструкция из высококачественного чугуна.
- Панель управления интегрирована в защитный кожух.
- Надежная система ЧПУ с русифицированным интерфейсом - FANUC 0i MF3B.
- Габаритный (800х500 мм) координатный стол с конструктивно предусмотренными Т-пазами шириной 18 мм. Масса закрепляемой заготовки не более 400 кг.
- Современный, высокооборотистый шпиндель (производитель ROYLI Тайвань) с серво мотором – 8 000 об/мин (привод ременный). Опционально возможно установить шпиндель с прямым приводом 12 000 об/мин и масляным охлаждением.
- Ускоренное перемещение по осям X, Y - 36 000 мм/мин, Z – 32 000 мм/мин.
- Хорошая обзорность (с трех сторон) процесса обработки заготовки за счёт больших фронтальных дверей.
- ШВП и линейные направляющие – HIWIN Тайвань, подшипники – NSK Япония.
- Телескопическая защита направляющих от попадания стружки и по 3-м осям.
- Для удобства оператора пульт управления маховиками выведен на отдельную панель и снабжен аварийной кнопкой отключения.
- Закрытый кожух с двумя большими раздвижными дверями препятствует проникновению частиц грязи и пыли, а встроенная система охлаждения обеспечивает оптимальную температуру работы.
- Устройство автоматической смены инструмента дискового типа на 24 позиций. Производство - Тайвань POJU, Relib или OKADA.
- Централизованная автоматическая смазочная система производства BaoTeng.
- Электрокомпоненты - CE Schneider Electric.
- Интегрированное освещение рабочего процесса.
- Система охлаждения с интегрированным баком.
- Гарантия на оборудование составляет 18 месяцев, при ПНР гарантия 24 месяца.
- Пожалуй, лучшее предложение на рынке станочного оборудования в России.
Система ЧПУ
FANUC 0I MF3B
Напряжение сети, В
380
Мощность мотора шпинделя, кВт
5.5 / 7.5
Крутящий момент шпинделя, Нм
-
Мощность насоса подачи СОЖ, Вт
450
Скорость подачи СОЖ, л/мин
60
Мощность двигателя оси-X, кВт
1,8
Мощность двигателя оси-Y, кВт
1,8
Мощность двигателя оси-Z, кВт
2,5
Крутящий момент двигателя оси-X, Nm
11
Крутящий момент двигателя оси-Y, Nm
11
Крутящий момент двигателя оси-Z, Nm
20
Конус шпинделя
BT40
Скорости шпинделя, об/мин
8000 (12 000 – опция)
Тип привода шпинделя
ремень (прямой – опция)
Диаметр шпинделя, мм
120
Повторяемость (стандарт JIS), мм
±0,003
Точность позиционирования (стандарт JIS), мм
±0,004
Кол-во инструмента в магазине, шт
24
Тип сменщика инструмента
дисковый тип
Макс. длина инструмента, мм
300
Макс. диаметр инструмента / без соседнего инструмента, мм
Φ80 / Φ150
Макс. вес инструмента, кг
8
Время смены инструмента, сек
1,3
Перемещение по оси-X, мм
600
Перемещение по оси-Y, мм
500
Перемещение по оси-Z, мм
500
Скорости рабочей подачи, мм/мин
1 – 10 000
Быстрая подача оси-X, мм/мин
36 000
Быстрая подача оси-Y, мм/мин
36 000
Быстрая подача оси-Z, мм/мин
32 000
Расстояние шпиндель – стол, мм
120 - 620
Расстояние центр шпинделя – поверхность колонны, мм
573
Габариты рабочего стола, мм
800х500
Тип направляющих перемещения стола по оси-X
линейная
Ширина направляющих по оси-X, мм
35
Ходовой винт по оси-X
4016
Тип направляющих перемещения стола по оси-Y
линейная
Ширина направляющих по оси-Y, мм
35
Ходовой винт по оси-Y
4016
Тип направляющих перемещения стола по оси-Z
линейная
Ширина направляющих по оси-Z, мм
35
Ходовой винт по оси-Z
4016
Количество Т-пазов, шт
5
Ширина Т-пазов, мм
18
Расстояние между Т-пазами, мм
90
Макс. нагрузка на стол, кг
400
Емкость бака СОЖ, л
300
Габариты станка (ДхШхВ), мм
3000х2250х2450
Масса станка, кг
4000
- Система ЧПУ FANUC 0I MF3B CNC.
- Мощность двигателя шпинделя 5,5/7,5 кВт.
- Автоматический магазин инструментов - 24 инст.
- Электрокомпоненты CE Schneider Electric.
- Автоматическое отключение питания.
- Теплообменник электрического шкафа.
- Электронные маховики управления (MPG).
- Пистолет для подачи СОЖ.
- Пистолет для подачи воздуха.
- Автоматическая система смазки.
- Система подачи охлаждающей жидкости.
- Система «жеской нарезки резьбы» - Rigid tapping.*
- Система продувки конусного отверстия шпинделя.
- LED освещение рабочий зоны.
- Трез цветный сигнальный светофор.
- Полностью закрытый защитный кожух.
- Телескопическая защита направляющих.
- Набор инструмента для обслуживания.
- Техническая документация на русском языке.
- Паспорт.
- Декларация соответствия ТР ТС.
*Rigid tapping — это метод нарезания внутренней резьбы на станках с числовым программным управлением (ЧПУ), при котором шпиндель и подача инструмента по оси Z синхронизированы электроникой. Это позволяет создавать точную и однородную резьбу, в отличие от «плавающего нарезания резьбы», где головка нарезания резьбы имеет гибкость для регулировки несоосности.
- Система пневмо закрытия / открытия дверей.
- Система ЧПУ - Siemens 828D
- Масленое охлаждение шпинделя
- Шпиндель с прямым приводом - 12 000 об/мин и масляным охлаждением.
- Подача СОЖ через шпиндель (2mp CTS)
- Кондиционер для электрошкафа.
- Сепаратор масляного тумана.
- Маслоотделитель (дисковый)
- Авто. настройка инструмента Renishaw NC4
- Авто. настройка инструмента Renishaw TS27R
- Измерительная система Renishaw OPM40
- 4-я приводная ось: Поворотный стол с ЧПУ LV TJR 255 – Тайвань (задняя бабка + ручной патрон), гидравлический блок.
- Конвейер для стружки (цепной тип)
