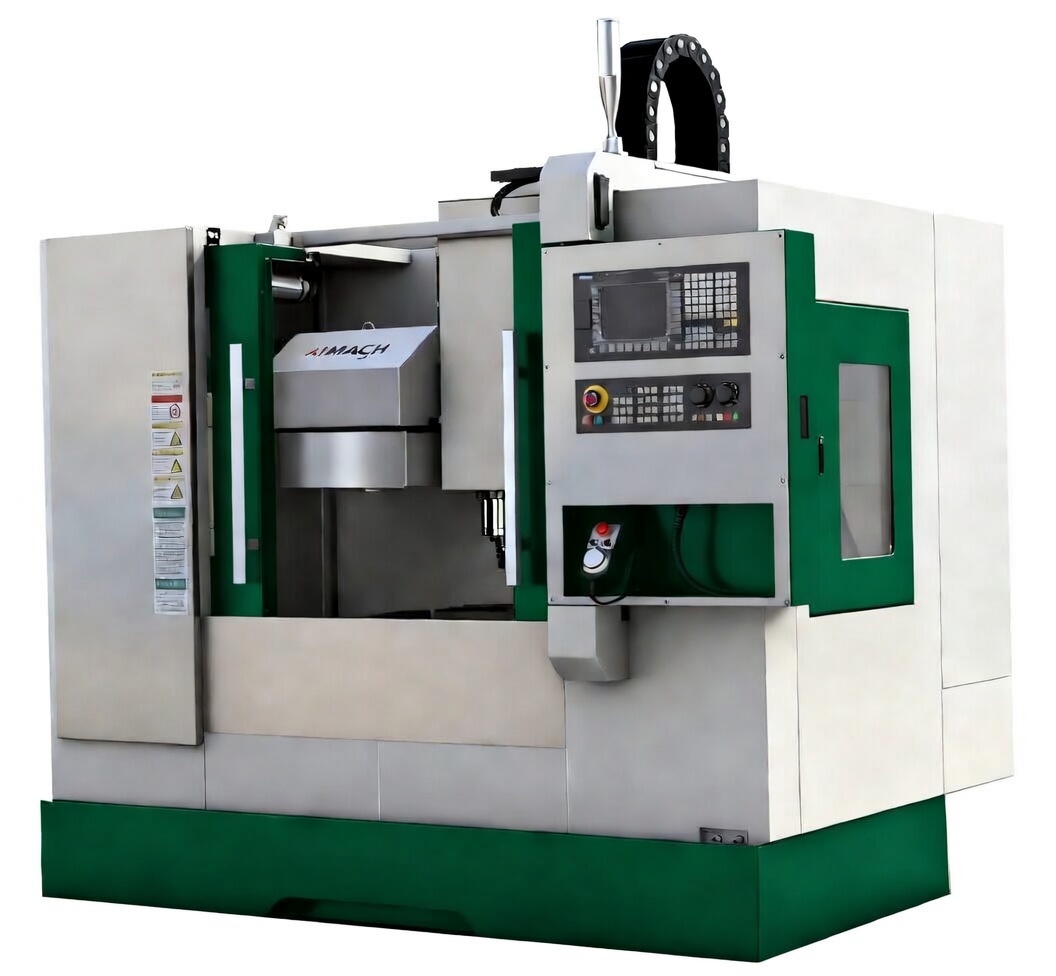

Фрезерный обрабатывающий центр с ЧПУ ФС-700Ф3
Описание конструктивных особенностей станка ФС-700Ф3:
ФС-700Ф3 — компактный 3-осевой фрезерный обрабатывающий центр с ЧПУ
Оптимальное решение для серийного производства в малом и среднем бизнесе. Жёсткая конструкция, точность, удобство работы и полная комплектация позволяют уверенно выполнять заказы с минимальными затратами времени и средств.
Ключевые преимущества
- Мощная литая конструкция из высококачественного чугуна — высокая жёсткость и гашение вибраций
- Система ЧПУ Siemens 808D с полностью русифицированным интерфейсом
- Координатный стол 700 × 260 мм с Т-пазами 14 мм, нагрузка до 200 кг
- Шпиндель ROYLI (Тайвань) 8000 об/мин (опция — 12 000 об/мин с прямым приводом и масляным охлаждением)
- Быстрые перемещения: 18 000 мм/мин по X/Y, 12 000 мм/мин по Z
- Комплектующие: HIWIN (направляющие и ШВП), NSK (подшипники), Schneider Electric
- Автоматический магазин на 12 позиций (дисковый, Тайвань Relib/OKADA)
- Закрытый кожух, большие двери, обзорность с трёх сторон, телескопическая защита, освещение, выносной пульт с аварийной кнопкой
- Автоматическая смазка BaoTeng, система СОЖ с баком 200 л, жёсткое нарезание резьбы (Rigid tapping)
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Ход по осям X / Y / Z | 450 / 260 /420 мм |
| Конус шпинделя | BT40 |
| Мощность шпинделя | 3,7 / 5,5 кВт |
| Скорость шпинделя | 8000 об/мин (опция 12 000) |
| Точность позиционирования | ±0,004 мм |
| Повторяемость | ±0,003 мм |
| Время смены инструмента | 1 сек |
| Макс. нагрузка на стол | 200 кг |
| Габариты станка | 2160 × 2050 × 2350 мм |
| Масса | 1800 кг |
Отрасли применения
Станок хорошо подходит для серийного производства в:
- машиностроении и приборостроении;
- производстве оснастки и пресс-форм;
- автомобильной и сельхозтехнике (мелкие и средние детали);
- изготовлении корпусов и комплектующих для электроники и автоматики;
- ремонтных и инструментальных участках;
- предприятиях малого и среднего бизнеса, где нужна стабильная фрезерная обработка.
Примеры деталей
- Корпусные детали
- Фланцы, крышки, плиты
- Кронштейны и опоры
- Детали с пазами, карманами и контурной обработкой
- Заготовки с резьбовыми отверстиями
- Пресс-формы и штампы небольшой сложности
- Детали из алюминия, стали, чугуна и цветных сплавов
Магазин на 12 инструментов и высокая жёсткость позволяют обрабатывать многие детали за один установ.
Преимущества перед типичными аналогами
В отличие от многих бюджетных 3-осевых центров, ФС-700Ф3 уже в базе оснащён комплектующими HIWIN, NSK и Schneider Electric, системой Siemens 808D и полноценным закрытым кожухом. Автоматический магазин и высокие скорости перемещений повышают производительность. Компактные габариты при достаточном рабочем пространстве делают станок удобным для небольших цехов. По сочетанию жёсткости, комплектации и цены — одно из самых выгодных предложений для малого и среднего бизнеса.
Гарантия: 18 месяцев (при ПНР — 24 месяца). В комплекте: документация на русском языке, паспорт, декларация ТР ТС.
ФС-700Ф3 — практичный и надёжный выбор для старта или расширения серийного фрезерного производства.
Оставьте заявку — подготовим коммерческое предложение и подберём комплектацию под ваши задачи.
Свяжитесь с нами сегодня!
- Система ЧПУ Siemens 808D15X CNC.
- Мощность двигателя шпинделя 3,7/5,5 кВт.
- Автоматический магазин инструментов - 12 инст.
- Электрокомпоненты CE Schneider Electric.
- Автоматическое отключение питания.
- Теплообменник электрического шкафа.
- Электронные маховики управления (MPG).
- Пистолет для подачи СОЖ.
- Пистолет для подачи воздуха.
- Автоматическая система смазки.
- Система подачи охлаждающей жидкости.
- Система «жесткой нарезки резьбы» - Rigid tapping.*
- Система продувки конусного отверстия шпинделя.
- LED освещение рабочий зоны.
- Трех цветный сигнальный светофор.
- Полностью закрытый защитный кожух.
- Телескопическая защита направляющих.
- Набор инструмента для обслуживания.
- Техническая документация на русском языке.
- Паспорт.
- Декларация соответствия ТР ТС.
*Rigid tapping — это метод нарезания внутренней резьбы на станках с числовым программным управлением (ЧПУ), при котором шпиндель и подача инструмента по оси Z синхронизированы электроникой. Это позволяет создавать точную и однородную резьбу, в отличие от «плавающего нарезания резьбы», где головка нарезания резьбы имеет гибкость для регулировки несоосности.
- Система ЧПУ - GSK25i CNC
- Система ЧПУ - Siemens 828D
- Масленое охлаждение шпинделя
- Шпиндель с прямым приводом - 12 000 об/мин и масляным охлаждением.
- Подача СОЖ через шпиндель (2mp CTS)
- Кондиционер для электрошкафа.
- Сепаратор масляного тумана.
- Маслоотделитель (дисковый)
- Авто. настройка инструмента Renishaw NC4
- Авто. настройка инструмента Renishaw TS27R
- Измерительная система Renishaw OPM40
- 4-я приводная ось:
- Поворотный стол с ЧПУ LV TJR HR170R – Тайвань (задняя бабка + ручной патрон на 160 мм), гидравлический блок.
- Конвейер для стружки (цепной тип)
