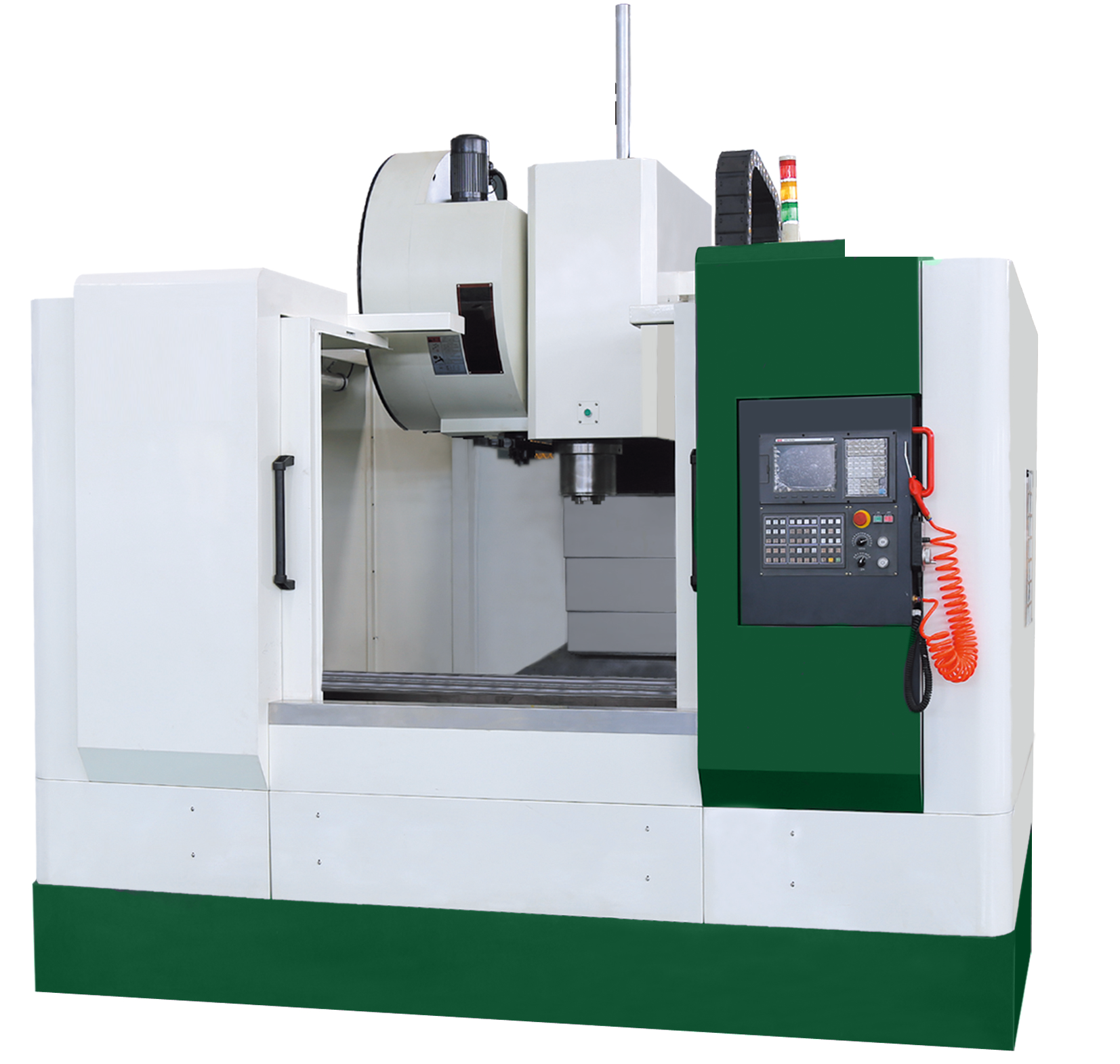

Фрезерный обрабатывающий центр с ЧПУ ФС-900Ф3
Характеристики
Мощность шпинделя:
5,5 кВт
Конус шпинделя:
BT40
Рабочий стол:
900х400 мм
Ход по осям X,Y,Z:
700/400/500 мм
Подберем удобный способ оплаты:
Доставка по РФ и СНГ
ПНР и Инструктаж персонала
Склад запчастей в РФ
Гарантия до 24-х месяцев
Мощность - 5,5 кВт, обороты шпинделя - 10-8000 об/мин, рабочий стол - 900х400 мм, перемещение по оси-X - 700 мм, перемещение по оси-Y - 400 мм, перемещение по оси-Z - 500 мм, ЧПУ GSK 980 CNC, ШВП, сервопривод, авто смена инструмента.
Мощность - 15 кВт, обороты шпинделя - 10-8000 об/мин, рабочий стол - 900х400 мм, перемещение по оси-X - 700 мм, перемещение по оси-Y - 400 мм, перемещение по оси-Z - 500 мм, ЧПУ GSK 980 CNC, ШВП, сервопривод, авто смена инструмента.
Описание конструктивных особенностей станка «Тайфун» ФС-900Ф3:
Комплектация поставки:
Описание конструктивных особенностей станка «Тайфун» ФС-900Ф3:
- Оптимальное решение для серийного производства в секторе малого и среднего бизнеса.
- Мощная литая конструкция из высококачественного чугуна Meehanite.
- Панель управления интегрирована в защитный кожух.
- Надежная система ЧПУ с русифицированным интерфейсом - GSK 980 CNC.
- Габаритный (900х400 мм) координатный стол с конструктивно предусмотренными Т-пазами шириной 18 мм. Масса закрепляемой заготовки не более 350 кг.
- Современный, высоко-оборотистый шпиндель с серво мотором – 8 000 об/мин.
- Ускоренное перемещение по осям X, Y - 36 000 мм/мин, Z – 32 000 мм/мин.
- Хорошая обзорность (с трех сторон) процесса обработки заготовки за счёт больших фронтальных дверей.
- Защита направляющих от попадания стружки и по всем осям.
- Для удобства оператора пульт управления маховиками выведен на отдельную панель и снабжен аварийной кнопкой отключения.
- Закрытый кожух с двумя большими раздвижными дверями препятствует проникновению частиц грязи и пыли, а встроенная система охлаждения обеспечивает оптимальную температуру работы.
- Устройство автоматической смены инструмента дискового типа на 20 позиций. Среднее время смены инструмента 1,8 секунд. (зажим инструмента по средствам электропневматического устройства).
- Централизованная автоматическая смазочная система.
- Интегрированное освещение рабочего процесса.
- Система охлаждения оборудования 250 литровым баком.
- Сервопривод GSK по всем осям.
- Гарантия на оборудование составляет 18 месяцев (при ПНР - 24 месяца).
- Пожалуй, лучшее предложение на рынке станочного оборудования в России.
Комплектация поставки:
- Система ЧПУ GSK 980 CNC.
- Система центральной смазки.
- Система СОЖ.
- Руководство по эксплуатации на русском языке.
- Декларация соответствия ТС.
Система ЧПУ
GSK 980 CNC / Русифицированная
Напряжение сети, В
380
Общая мощность, кВА
15
Мощность мотора шпинделя, кВт
5,5
Мощность насоса подачи СОЖ, Вт
450
Мощность двигателя оси-X, кВт
2,5
Мощность двигателя оси-Y, кВт
2,5
Мощность двигателя оси-Z, кВт
3,9
Крутящий момент двигателя оси-X, Nm
10
Крутящий момент двигателя оси-Y, Nm
10
Крутящий момент двигателя оси-Z, Nm
15
Конус шпинделя
BT40
Скорости шпинделя, об/мин
8000
Тип привода шпинделя
ремень
Крутящий момент шпинделя, Нм
35
Диаметр шпинделя, мм
120
Повторяемость, мм
±0,003
Точность позиционирования, мм
±0,005
Кол-во инструмента в магазине, шт
20
Тип сменщика инструмента
дисковый тип
Макс. длина инструмента, мм
300
Макс. диаметр инструмента, мм
Φ80 – 150 / 80 - 130
Макс. вес инструмента, кг
6 / 7
Время смены инструмента, сек
1,8
Перемещение по оси-X, мм
700
Перемещение по оси-Y, мм
400
Перемещение по оси-Z, мм
500
Скорости рабочей подачи, мм/мин
1 – 12 000
Быстрая подача оси-X, мм/мин
36 000 /48 000
Быстрая подача оси-Y, мм/мин
36 000 /48 000
Быстрая подача оси-Z, мм/мин
32 000
Расстояние шпиндель – стол, мм
120 - 620
Расстояние центр шпинделя – поверхность колонны, мм
460
Габариты рабочего стола, мм
900х400
Тип направляющих перемещения стола по оси-X
качения
Ширина направляющих по оси-X, мм
35
Тип направляющих перемещения стола по оси-Y
качения
Ширина направляющих по оси-Y, мм
35
Тип направляющих перемещения стола по оси-Z
качения
Ширина направляющих по оси-Z, мм
35
Количество Т-пазов, шт
3
Ширина Т-пазов, мм
18
Расстояние между Т-пазами, мм
125
Макс. нагрузка на стол, кг
350
Емкость бака СОЖ, л
250
Класс точности
Н
Габариты станка (ДхШхВ), мм
3760х2250х2450
Масса станка, кг
3800
