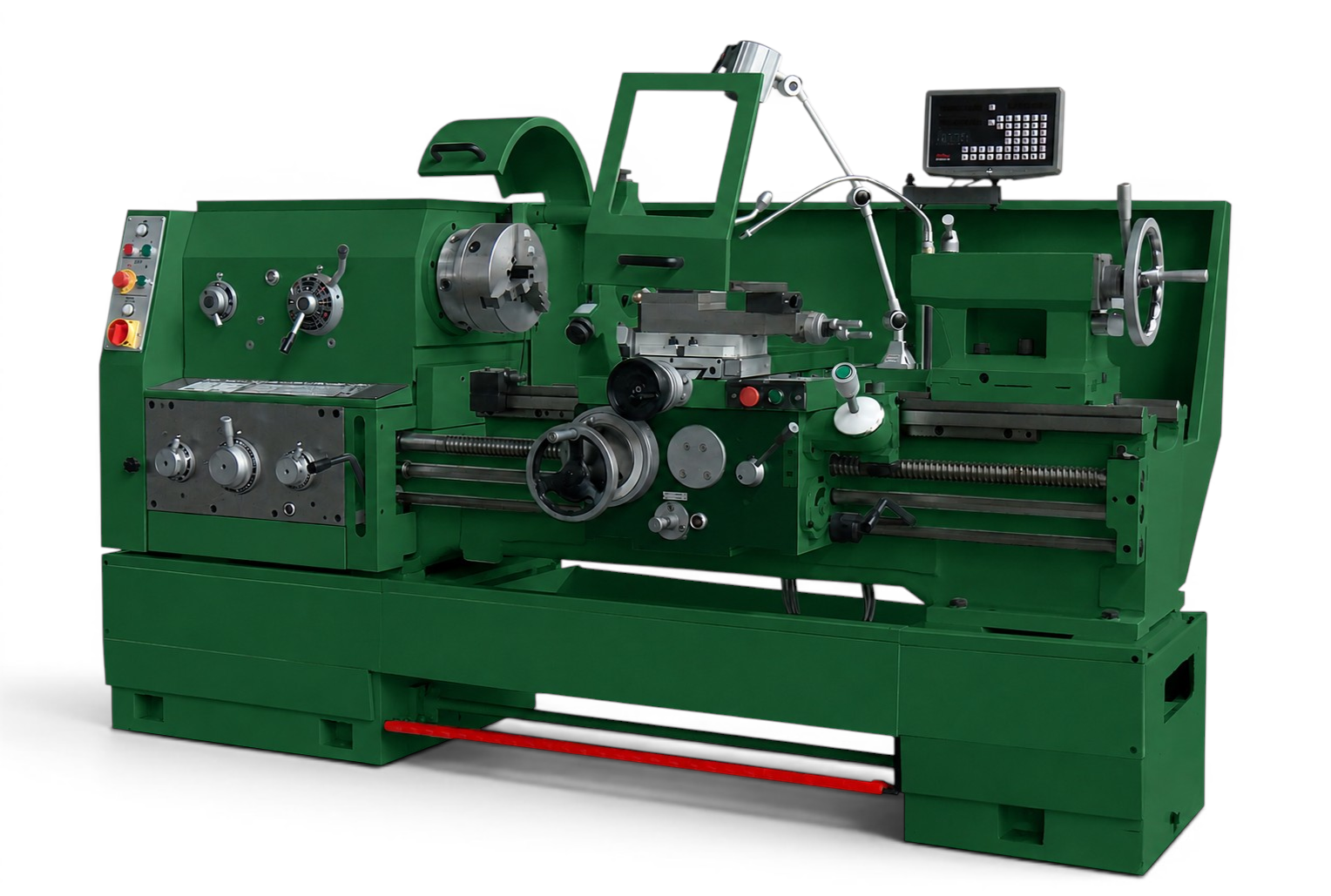

Токарный винторезный станок с УЦИ ТС-500Ф1 исп. №3

Преимущества станка ТС-500Ф1 исп. №3:

ТС-500Ф1 исп. №3 — мощный токарно-винторезный станок с УЦИ промышленного класса

Надёжный станок для предприятий и заводов с высокой загрузкой. Современный аналог классических моделей 1В625М и 16К25, но с улучшенной комплектацией, цифровой индикацией и более удобным управлением прямо в базовой поставке.

Почему выбирают ТС-500Ф1 исп. №3

• Промышленный класс — рассчитан на интенсивную работу в условиях максимально загруженного производства.
• Цельнолитое основание станины из высококачественного чугуна. Направляющие прошли индуктивную закалку и отшлифованы.
• Шпиндель из высокопрочной легированной стали. Шестерни шпиндельной бабки термообработаны и отшлифованы, шестерни коробки подач — термообработаны и притёрты электрокорундом.
• Фрикционная муфта главного привода — плавное переключение направления вращения шпинделя без остановки электродвигателя.
• Нарезание резьб без смены шестерён гитары — все режимы (метрические, дюймовые, модульные, трапецеидальные) выбираются простым переключением рычагов.
• Устройство цифровой индикации (УЦИ) по 2 осям — точный контроль перемещений.
• 4-позиционный резцедержатель, защитный экран с большим окном, система подачи СОЖ, ножной механический тормоз, ускоренные подачи суппорта по двум осям.
• Электрокомпоненты Siemens, штатное освещение, кожух ходового винта, конусная линейка в базовой комплектации.
• Исполнение соответствует стандартам CE и ЕАС.

Основные характеристики:

• Максимальный диаметр над станиной — 500 мм
• Над суппортом — 300 мм
• В выемке (ГАП) — 710 мм
• Расстояние между центрами — 2000 мм (полезная длина обработки 1820 мм)
• Отверстие шпинделя — Ø82 мм (опция Ø105 мм)
• Мощность главного двигателя — 9 кВт
• Частота вращения шпинделя — 9–1600 об/мин (24 ступени)
• Максимальный вес детали в центрах (с люнетами) — 1300 кг

Примеры деталей и операций, которые можно выполнять

Станок позволяет производить широкий спектр токарных работ:

• обтачивание цилиндрических поверхностей;
• подрезание торцов;
• вытачивание наружных и внутренних канавок;
• отрезание;
• сверление, рассверливание, зенкерование, развёртывание;
• растачивание отверстий;
• центрование;
• обработка фасонными резцами;
• нарезание резьбы плашками, метчиками и резцами (метрической, дюймовой, модульной, трапецеидальной);
• обработка конических поверхностей.

Типичные детали: валы и оси (включая более крупные), втулки, фланцы, кольца, диски, переходные втулки, детали с резьбой и конусами, заготовки для дальнейшего использования в машиностроении.

Стандартная комплектация включает: 3-кулачковый патрон Ø320 мм, 4-кулачковый патрон Ø400 мм, планшайбу Ø430 мм, неподвижные и подвижный люнеты, 2-осевое УЦИ, 4-позиционный резцедержатель, галогеновый светильник, систему СОЖ, защитное ограждение патрона, вращающийся и невращающийся центры, поддон для стружки, конусную линейку, комплект сменных шестерён, комплект инструмента, руководство на русском языке и декларацию ТР ТС.

Гарантия: 18 месяцев, при проведении пусконаладочных работ — 24 месяца.

Преимущества относительно типичных аналогов

В отличие от многих устаревших станков класса 16К25 и 1В625М, ТС-500Ф1 исп. №3 уже в базовой комплектации оснащён УЦИ по двум осям, фрикционной муфтой, электроникой Siemens, полной защитой и расширенным набором оснастки (более крупные патроны и люнеты). Нарезание резьб выполняется без замены шестерён гитары — это экономит время. Индуктивно закалённые направляющие, термообработанные шестерни и мощный шпиндель обеспечивают надёжность при интенсивной эксплуатации. Опция отверстия шпинделя 105 мм дополнительно расширяет возможности. По соотношению комплектации, удобства и цены это одно из самых выгодных предложений в своём классе.

ТС-500Ф1 исп. №3 — практичный и мощный выбор для предприятий, которым нужен современный аналог проверенных токарных станков с увеличенными возможностями прямо «из коробки».

Готовы оснастить производство надёжным и производительным токарным станком? Оставьте заявку — мы оперативно подготовим коммерческое предложение и ответим на все вопросы. Свяжитесь с нами сегодня!

Опция сквозное отверстие шпинделя 105 мм:
